新家準備裝潢, 附檔圖片為預設的裝置連接圖,
問題是紅色虛線部分不確定 MOD 的聲音連接至擴大機, 當看MOD電視時可以打開擴大機用5.1聲道 ?
紅線 -- HDMI
綠線 -- 網路線
藍線 -- 音響線

2012-05-31 18:14 發佈

文章關鍵字新家裝置 MOD NAS oppo 95 AV Receiver Onyko TX-NR-809 95 809

Jerrys Dan

Jerrys Dan
個人積分：0分
文章編號：36239205

0分

樓主

2012-05-31 18:32

http://attach.mobile01.com/attach/201205/mobile01-0b08ec81141fed9e88dd68864b4b77b6.png

忘記貼上圖

KaitoKid

KaitoKid
個人積分：1154分
文章編號：36239492

1154分

3樓

2012-05-31 18:48

Jerrys Dan wrote:
新家準備裝潢, 附檔...(恕刪)

你的圖太小張了看不清楚，不過 HDMI 線接法有誤，應該是 MOD 跟 OPPO95 各一條 HDMI 接到 809 不同的 HDMI IN，然後 809 一條 HDMI 從 HDMI OUT 接到電視。

不喜歡？就不要看啊！

Jerrys Dan

Jerrys Dan
個人積分：0分
文章編號：36239682

0分

樓主

2012-05-31 19:01

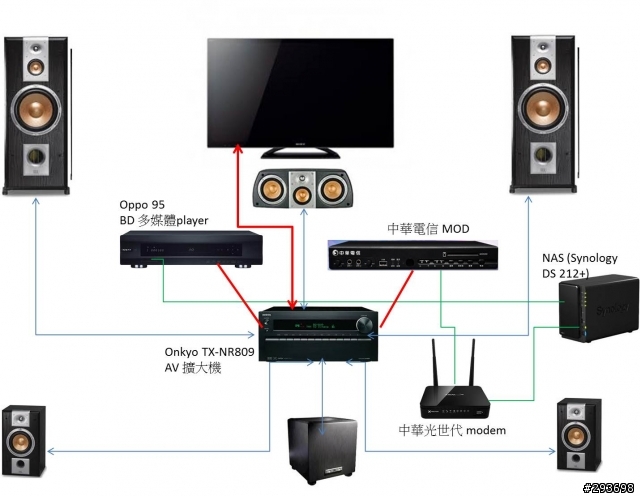

謝謝回覆, 我修改一下, 您說的是像這樣接嗎?
放一張大一點的, 其他正確嗎?

Jerrys Dan wrote:
新家準備裝潢, 附檔...(恕刪)

syd89352672

syd89352672
個人積分：0分
文章編號：36239715

0分

5樓

2012-05-31 19:04

OPPO和MOD都要一條獨立的網路線。

從OPPO和MOD的輸出各拉一條HDMI線到ONKYO 809的輸入，再從ONKYO 809的輸出拉一條HDMI線到電視。

愛樂音響小明店長

lordkon

lordkon
個人積分：28080分
文章編號：36240109

28080分

6樓

2012-05-31 19:29

網路部份
電視
BD
NAS

都接到中華的MOD上就可以用DLAN了,你看片不一定要開音響

Jerrys Dan

Jerrys Dan
個人積分：0分
文章編號：36245704

0分

樓主

2012-05-31 23:42

樓上大大有說 BDP 要有獨立網路線.
可以由VDSL modem 接 NAS 再接到 BDP 正確嗎?
我的想法是藉由BDP 去撥放NAS 硬碟裡的影片, 可行嗎?

另外, 電視 & BD 可以接HDMI 到 MOD, 那NAS 怎麼接呢?

這邊有一點搞不清楚

KaitoKid

KaitoKid
個人積分：1154分
文章編號：36246715

1154分

8樓

2012-06-01 0:24

Jerrys Dan wrote:
樓上大大有說 BDP...(恕刪)

網路線：
電視、BD、NAS、MOD 都是一條接到中華電信數據機上，不過DHCP、硬撥有沒有開啟要自己注意。

HDMI：
BD、MOD 接到 809 上面，809接到電視上面。

不喜歡？就不要看啊！

kris92

kris92
個人積分：64分
文章編號：36252935

64分

9樓

2012-06-01 10:32

我們家是 FTTH
因為MOD需要一個獨立的IP
我記得中華電信來裝MOD的時候, 也是獨立牽一條網路線.

也就是說, 電信箱那邊有兩條網路線
一條是給光世代(你自己的Router)
一條是給MOD

Jerrys Dan

Jerrys Dan
個人積分：0分
文章編號：36273309

0分

樓主

2012-06-02 8:55

請問如果把NAS 內硬碟當成 BD 要play 的外接硬碟可以嗎?
開如何接? 因為一般外接硬碟用 SATA 現在已接到 NAS了,
不懂這個部分, 謝謝
