請問MOD的拉線

appetent
個人積分：301分
文章編號：29889601

301分

樓主

2011-08-10 17:08

最近想終結一直蓋台的第四台，投奔MOD，因為家中升級SEEDNET 50M/5M 應該夠跑2台MOD了。
爬過一些文章，仍然有一些問題想請教使用過MOD的網友：

1. PLC是否可以傳遞兩組HD的訊號? 中華電信好像提供一組PLC(一個月20元，比自己買划算)，但有網友提到用PLC傳遞兩組MOD HD (http://www.mobile01.com/topicdetail.php?f=347&t=2269942&p=1#29544450 )，不知道是否會有干擾?另一組PLC是否就變成要自備?

2. 家中1F是一個電表，2F-4F是一個電表，小烏龜在2F，所以如果要用PLC應該就限用在2F-4F?

3. 如果不用PLC，單純走網路線，則最好MOD要直接接小烏龜，或者是走支援IPTV的IP分享器上的指定PORT。家中的IP分享器是RT-N16，支援IPTV指定PORT，問題是小烏龜到放電視的房間，中間只有一條網路線，已在當LAN用(網芳、NAS線上撥放等等)，還能夠同時給MOD用嗎? (因為已經沒有空間拉MOD用的網路專線)

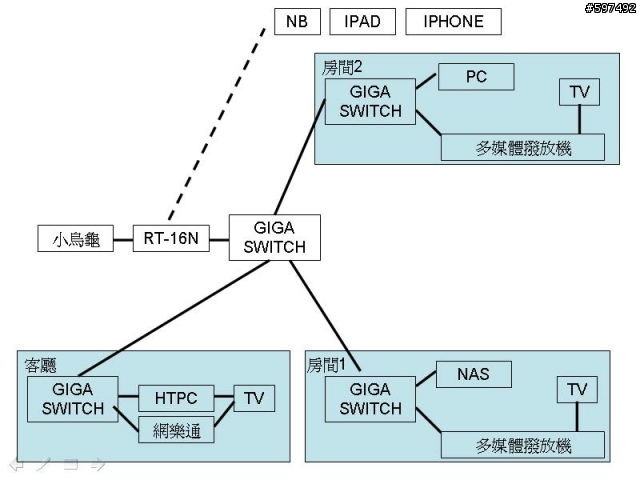

家中網路大致上像這樣子(用PPT畫的，請見諒)

請問MOD的拉線

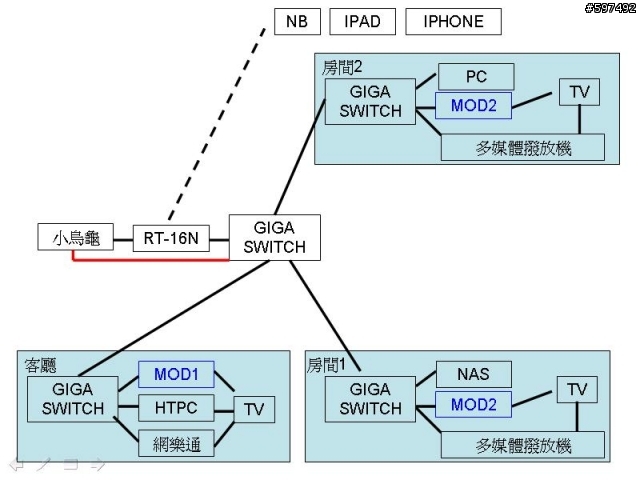

4. 曾經在01上看到有網友提到，可以將小烏龜再拉一條網路線直接到SWITICH(如下圖中紅色的線)，則可以讓SWITCH下的MOD直接連到小烏龜，但此時各房間到中央SWITICH的線，同時有小烏龜接過來的網路、跟RT-N16 DHCP下的網路，不知道會不會衝突?
理想MOD架構如下，不知道是否可行 (會有兩個MOD2是想說視需要而移動機上盒，反正架構相同)

請問MOD的拉線

5. 上述的接法記得曾經在01的網友分享中看過，似乎是可行，不過好像在ROUTER需要特別的設定?否則網路或無線網路似乎會有些衝突?

6. 以客廳的HTPC為例，在第二個圖中，同時接到小烏龜直接出來的網路、以及RT-N16下的網路，如果設定讓HTPC自動取得IP，它會取得192開頭的IP，或是SEEDNET的實體IP呢? 如果想讓它只取得192 IP，避免曝露在實際IP下，是否只要手動指定網路卡的IP即可?

2011-08-10 17:08 發佈

文章關鍵字 MOD 拉線

資深邊緣人

資深邊緣人
個人積分：9982分
文章編號：29890465

9982分

2樓

2011-08-10 17:47

appetent wrote:
4. 曾經在01上看到有網友提到，可以將小烏龜再拉一條網路線直接到SWITICH(如下圖中紅色的線)，則可以讓SWITCH下的MOD直接連到小烏龜，但此時各房間到中央SWITICH的線，同時有小烏龜接過來的網路、跟RT-N16 DHCP下的網路，不知道會不會衝突?
理想MOD架構如下，不知道是否可行 (會有兩個MOD2是想說視需要而移動機上盒，反正架構相同)

不知你家的小烏龜是什麼型號?
現在CHT光世代的小烏龜P874本身就有PPP硬撥、NAT、和DHCP功能
也就是設定完成後裝置直接插到小烏龜上的port就可以要到192.168.1.X的IP

應該要開啟小烏龜的硬撥和DHCP功能

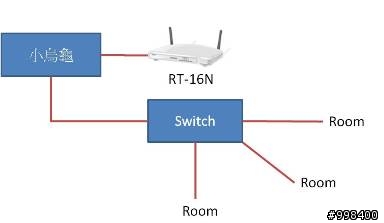

然後用這種接法

appetent

appetent
個人積分：301分
文章編號：29894943

301分

樓主

2011-08-10 21:29

我家50M是SEEDNET的，目前只能用PPPOE，不能用DHCP
如果像上述這樣接 RT-N16下的無線設備就沒辦法連SWITCH底下的東西了

另外ALONSO這張搭便車好帥 XD

coutsight

coutsight
個人積分：197分
文章編號：29897461

197分

4樓

2011-08-10 23:03

appetent wrote:
最近想終結一直蓋台的...(恕刪)

網路要順暢有兩個重點:
1.減少轉接層數:因為每多一層就是多一台SWITCH,每台SWITCH品質不一.電信機房用的等級與價錢,就是跟一般民生家用不同,能減少封包碰撞,維持網路頻寬.一般人家裡不會買那麼貴的設備,只能從降低轉接數量下手.
2.沒特別考量,盡量在同一網段:不同網段就要設路由,繞來繞去只是加重機器負擔.且一個class c就有256個IP可用,一般家用應該不會超過這數量.

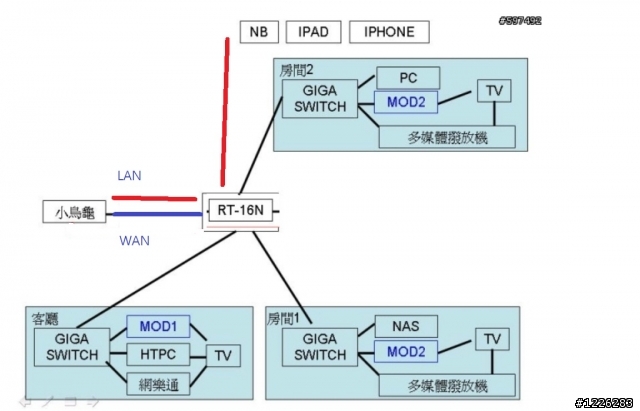

以圖2看,若距離沒有問題,可以撤掉白色的GIGA SWITCH.
N16有4個LAN PORT,且是GIGA網路,可以善用此一特性.
架構圖如下.

seednet的50M也是P874,可跟N16同時接兩條線,除了原來的WAN外,再接一條LAN.
詳細接法參考 http://www.mobile01.com/topicdetail.php?f=110&t=2260713&p=2
11樓,18樓

P874關掉PPOE的硬撥與DHCP,直接用N16的PPOE與DHCP了.
N16撥接後只有N16會拿到Public IP, 其他機器只會拿到Private IP.

其他機器想拿到Public IP時,在自己系統撥接PPOE即可.

在這種架構下,我做了測試,MOD接到N16後是確定可用的.
我沒其他設備可幫版主測試,再經過一層SWITCH理論上應該可行.

因為MOD不是直接接在小烏龜後,這種接法的缺點是沒辦法設定MOD Port Isolation,以避免MOD的廣播封包占用其他PORT的頻寬,PING值會高一點.
http://www.mobile01.com/topicdetail.php?f=110&t=2268635&p=1

csc2270

csc2270
個人積分：21分
文章編號：29897669

21分

5樓

2011-08-10 23:10

appetent wrote:
最近想終結一直蓋台的...(恕刪)

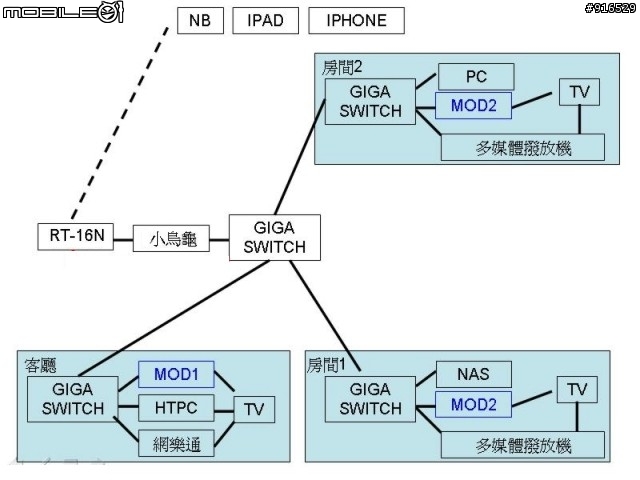

我家的配置和你差不多，只是AP和VDSL modem互換位置，沒有任何問題。

appetent

appetent
個人積分：301分
文章編號：29901714

301分

樓主

2011-08-11 6:44

coutsight wrote:
以圖2看,若距離沒有問題,可以撤掉白色的GIGA SWITCH.
N16有4個LAN PORT,且是GIGA網路

謝謝大家的指點，讓小弟又學到很多~
其實N16底下連接網路的不只是三個房間，(因為其他房間與MOD無關，所以省略)

coutsight wrote:
seednet的50M也是P874,可跟N16同時接兩條線,除了原來的WAN外,再接一條LAN.
詳細接法參考 http://www.mobile01.com/topicdetail.php?f=110&t=2260713&p=2
11樓,18樓

P874關掉PPOE的硬撥與DHCP,直接用N16的PPOE與DHCP了.
N16撥接後只有N16會拿到Public IP, 其他機器只會拿到Private IP.

其他機器想拿到Public IP時,在自己系統撥接PPOE即可.

這點我尤其在以前不知道

我以前的觀念是，N16開啟PPPOE功能後+DHCP功能後，底下接的電腦就等著接受IP就好了
原來下游的電腦(比如客廳的HTPC)還是可以自己PPPOE出去取得實體IP
不過不知道這樣子一來該台電腦是否就跳離192 (N16指定的IP?)

如果下游的機器可以自己PPPOE出去，那MOD也就可以自己PPPOE出去，只要N16把MOD連進來的PORT指定為IPTV (N16可以指定兩個PORT)，似乎就不會擋MOD的功能?

另外，是否可以再指點一下：

圖中從N16拉一台LAN回小烏龜的目的是什麼呢?

appetent

appetent
個人積分：301分
文章編號：29901728

301分

樓主

2011-08-11 6:51

csc2270 wrote:
我家的配置和你差不多，只是AP和VDSL modem互換位置，沒有任何問題。

您的接法應該比較好理解是沒有問題的，因為等於所有的設備是直接接到小烏龜。
不過這樣一來，無線網路、NAS、PC之間，就沒辦法用網芳相互分享了?
(彼此都有實際IP，反而沒有虛擬IP?)

這點我不清楚，因為我自己以前只修改過自己家中IP分享器的設定，從沒修改過小烏龜的設定。

sliang911

sliang911
個人積分：3分
文章編號：29902778

3分

8樓

2011-08-11 8:56

MOD如果是豪華套餐之類的
好像是需要中華電信的網路....

csc2270

csc2270
個人積分：21分
文章編號：29903197

21分

9樓

2011-08-11 9:19

appetent wrote:
無線網路、NAS、PC之間，就沒辦法用網芳相互分享...(恕刪)

有線網路所有裝置手動指定IP為192.168.0.x，有線-有線分享網芳沒問題
無線網路所有裝置自動指定IP為192.168.1.x，無線-無線分享網芳沒問題

若是需要無線-有線分享網芳確實有困難，
解決方式是將需要被分享的裝置同時使用無線和有線，同時支援有線-有線和無線-無線

coutsight

coutsight
個人積分：197分
文章編號：29903888

197分

10樓

2011-08-11 9:54

appetent wrote:
我以前的觀念是，N16開啟PPPOE功能後+DHCP功能後，底下接的電腦就等著接受IP就好了
原來下游的電腦(比如客廳的HTPC)還是可以自己PPPOE出去取得實體IP
不過不知道這樣子一來該台電腦是否就跳離192 (N16指定的IP?)

如果下游的機器可以自己PPPOE出去，那MOD也就可以自己PPPOE出去，只要N16把MOD連進來的PORT指定為IPTV (N16可以指定兩個PORT)，似乎就不會擋MOD的功能?

另外，是否可以再指點一下：
圖中從N16拉一台LAN回小烏龜的目的是什麼呢?(恕刪)

接兩條線是充分運用N16 AP+SWITCH功能.

小烏龜 LAN->AP WAN: AP可 PPOE, NAT.接AP後的電腦就靠AP上網.

小烏龜 LAN->AP LAN: 把AP當SWITCH用.接AP後的電腦可自己PPOE上網.

這種接法的好處是AP後的PC可自己上網撥接,而此同時,仍有AP發下來的DHCP,能與N16下的電腦互通.
當斷開PPOE後,還是能用N16硬撥的PPOE上網.
沒接那條小烏龜 LAN->AP LAN 就做不到這些事了.
另一種接法是在N16內自己跳接,詳見
http://www.mobile01.com/topicdetail.php?f=110&t=2282712&p=1
8樓後的討論

MOD其實也只是台類UNIX的小PC,在N16作為SWITCH的身分下再經過兩層SWITCH轉接,理論上可用.但實際上我沒測過,不知道是否可行.
