發現最近比較紅的機器是 I.O DATA公司的 HVT-BCT300及東芝公司的 D-TR1 .
尤其是東芝公司的 D-TR1 ,聽說還賣到日本缺貨!
由於兩部機器看起來感覺在功能上不相上下,各有各的優點,
一時我也無法決定要買哪一部,想了很久,終於決定了!那就是兩部一起買!!!
下個月準備縮衣節食,吃泡麵過日子.......
另外,由於小弟從事電子行業,入手機器後,一時手癢,
就把新入手的機器拿來開刀,順便與各位同好分享~
小弟在此先聲明,本人並不鼓勵這種行為,因為一但拆機,
即喪失保固,如果不小心有個三長兩短,請自行保重,因為那已經算是人為因素了....
開機畫面就不PO了,因為非常容易找的到,本站也有!!

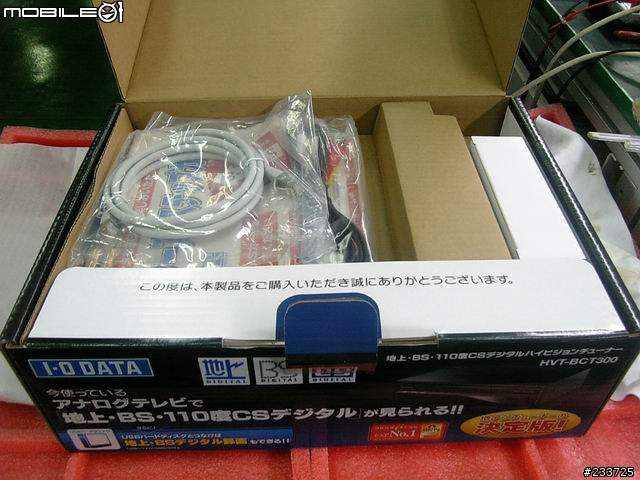

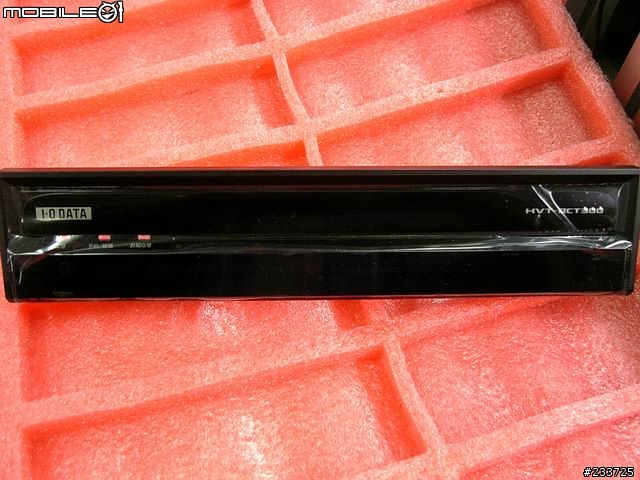

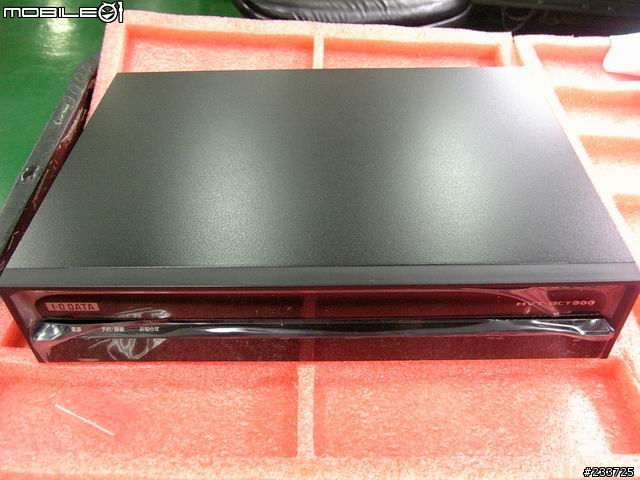

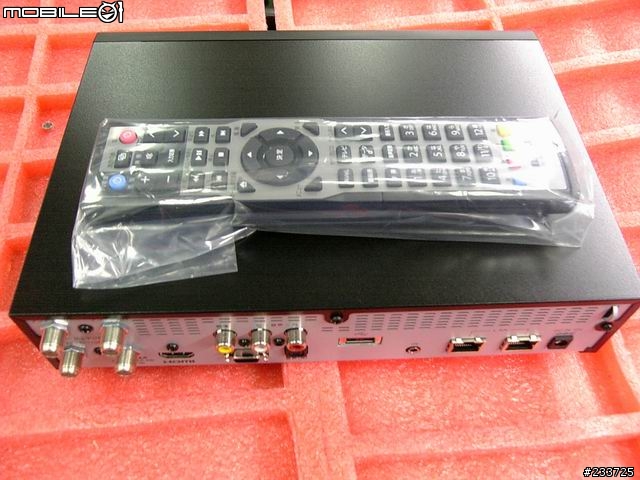

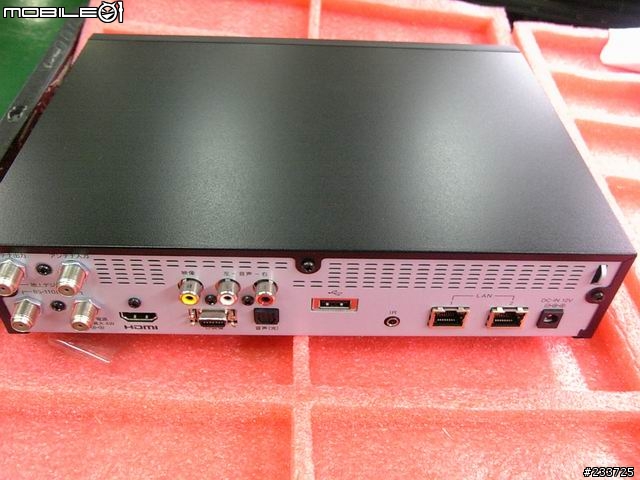

首先登場的是 I.O DATA公司的 HVT-BCT300 (決定版!)
全新的,還沒有拆封過.....
![[開刀文]解剖 I.O DATA デジタルチユ ーナー HVT-BCT300 及 東芝デジタルチユ ーナー D-TR1](http://attach.mobile01.com/attach/201006/mobile01-c08bb31cda0fb53904972d2f229e8245.jpg)
![[開刀文]解剖 I.O DATA デジタルチユ ーナー HVT-BCT300 及 東芝デジタルチユ ーナー D-TR1](http://attach.mobile01.com/attach/201006/mobile01-015601c7a40f3ec3d6dcbfb50148e9b5.jpg)
![[開刀文]解剖 I.O DATA デジタルチユ ーナー HVT-BCT300 及 東芝デジタルチユ ーナー D-TR1](http://attach.mobile01.com/attach/201006/mobile01-34ee8f936b4312e6d05fc2a05b201fa8.jpg)
![[開刀文]解剖 I.O DATA デジタルチユ ーナー HVT-BCT300 及 東芝デジタルチユ ーナー D-TR1](http://attach.mobile01.com/attach/201006/mobile01-d5706ce503537ed464c92389715415bb.jpg)
![[開刀文]解剖 I.O DATA デジタルチユ ーナー HVT-BCT300 及 東芝デジタルチユ ーナー D-TR1](http://attach.mobile01.com/attach/201006/mobile01-f2cc989f8b82aaef78573654adb28ae9.jpg)

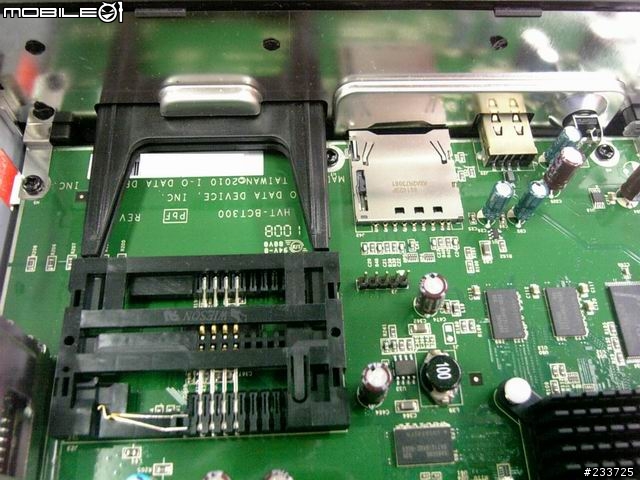

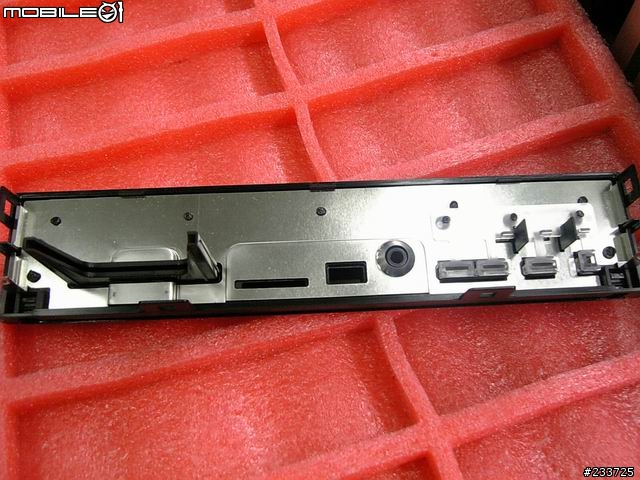

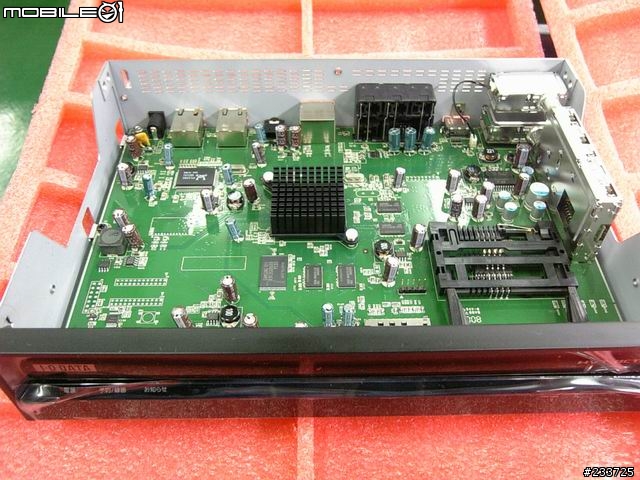

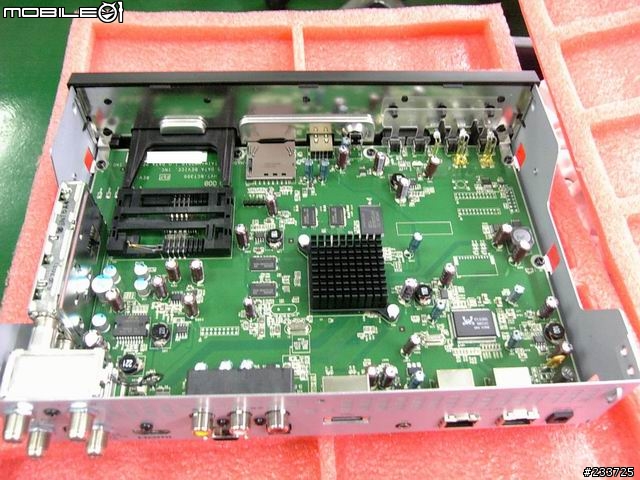

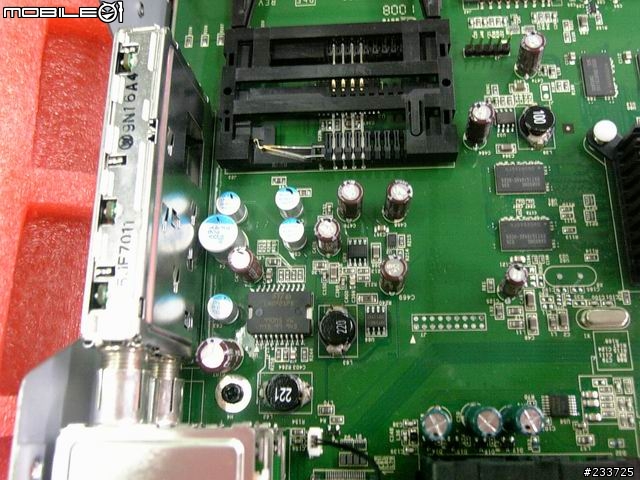

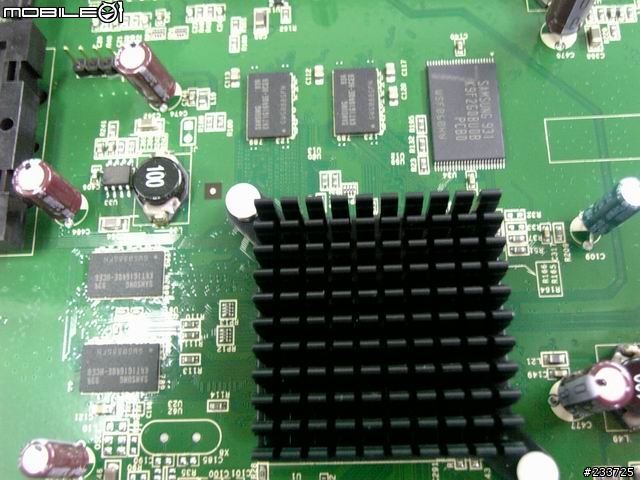

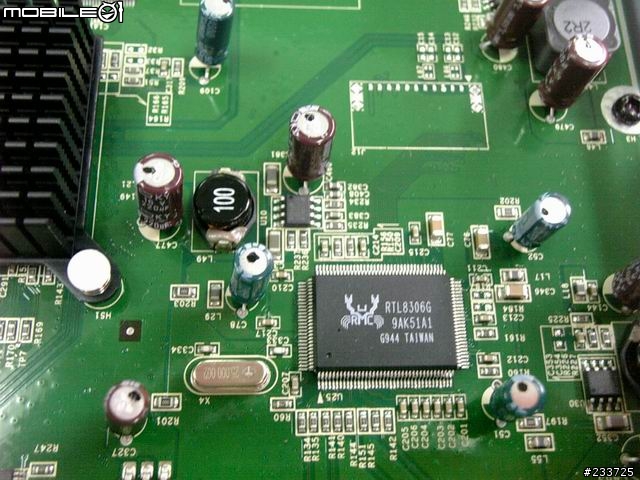

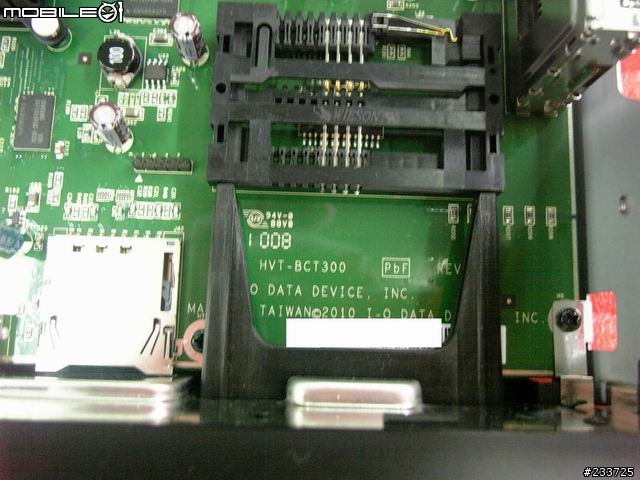

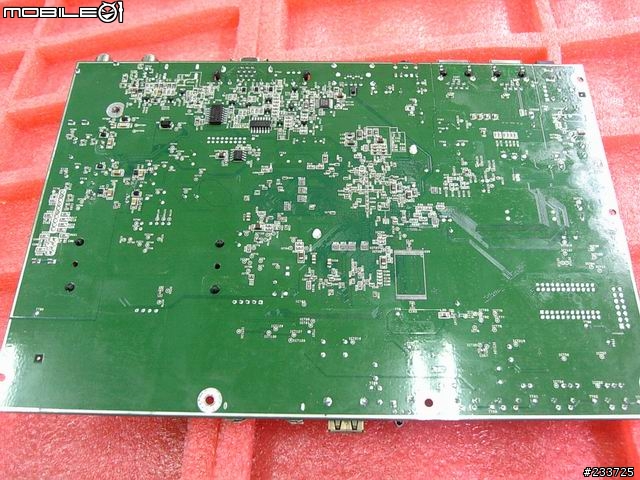

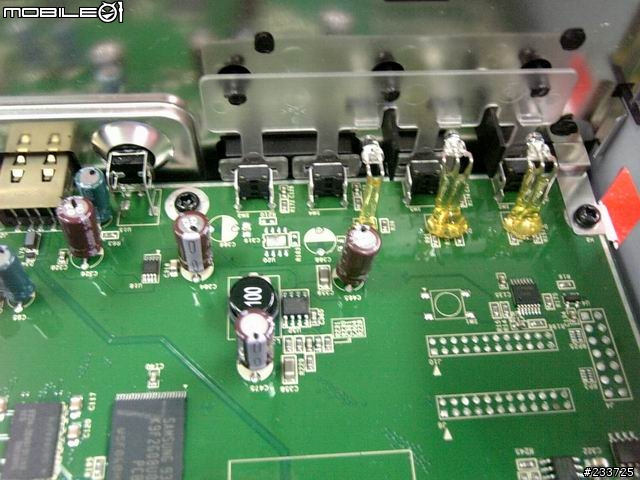

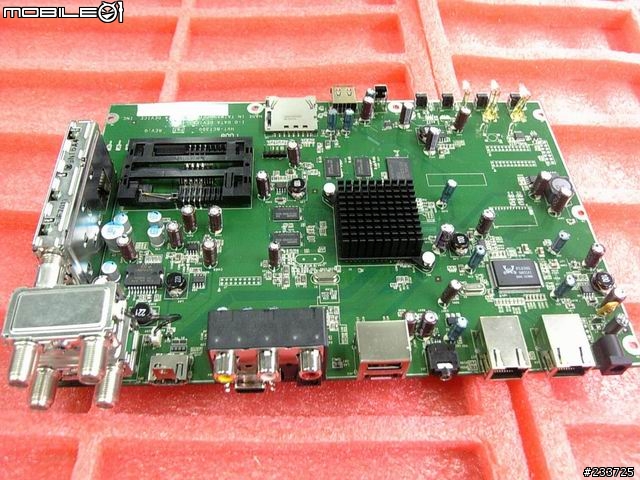

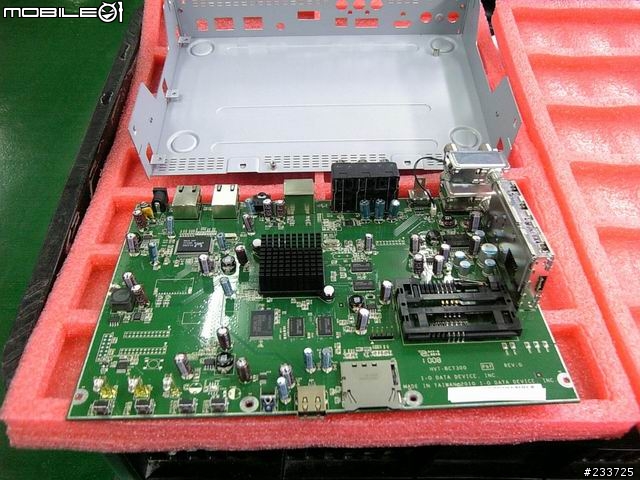

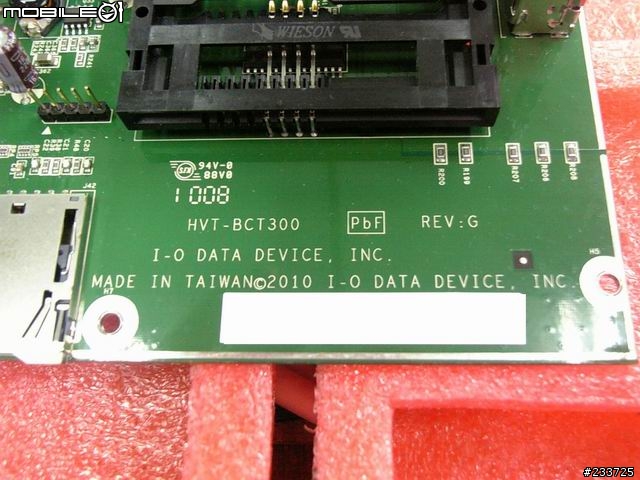

打開上蓋,內部一覽.發現機板是台灣製造,
有關電源的部份是採用日本化工KY系列長壽型電解電容.

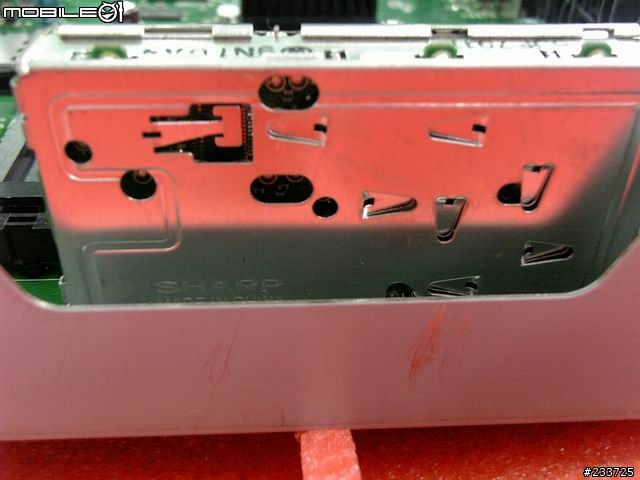

TUNER是用SHARP的,TUNER附近電容是使用日本化工固態PSF及PSE系列,
訊號交連的地方是使用一般普通電解電容.
![[開刀文]解剖 I.O DATA デジタルチユ ーナー HVT-BCT300 及 東芝デジタルチユ ーナー D-TR1](http://attach.mobile01.com/attach/201006/mobile01-6348d4737a1a449fee70d40e334aa31b.jpg)
![[開刀文]解剖 I.O DATA デジタルチユ ーナー HVT-BCT300 及 東芝デジタルチユ ーナー D-TR1](http://attach.mobile01.com/attach/201006/mobile01-6f7ce43f75a7bf24418db06c03d640d4.jpg)
![[開刀文]解剖 I.O DATA デジタルチユ ーナー HVT-BCT300 及 東芝デジタルチユ ーナー D-TR1](http://attach.mobile01.com/attach/201006/mobile01-3ef365668e04f5d131a6af810463f34e.jpg)
![[開刀文]解剖 I.O DATA デジタルチユ ーナー HVT-BCT300 及 東芝デジタルチユ ーナー D-TR1](http://attach.mobile01.com/attach/201006/mobile01-2aec53fd0373a65fd2e677defacb8ecf.jpg)
![[開刀文]解剖 I.O DATA デジタルチユ ーナー HVT-BCT300 及 東芝デジタルチユ ーナー D-TR1](http://attach.mobile01.com/attach/201006/mobile01-e190acd81893ce47391dd133303ae718.jpg)
![[開刀文]解剖 I.O DATA デジタルチユ ーナー HVT-BCT300 及 東芝デジタルチユ ーナー D-TR1](http://attach.mobile01.com/attach/201006/mobile01-f2da32b5dfdb419f2af840b821fd0f0b.jpg)
![[開刀文]解剖 I.O DATA デジタルチユ ーナー HVT-BCT300 及 東芝デジタルチユ ーナー D-TR1](http://attach.mobile01.com/attach/201006/mobile01-96b2d32d12678a30b30b637b36db544c.jpg)
![[開刀文]解剖 I.O DATA デジタルチユ ーナー HVT-BCT300 及 東芝デジタルチユ ーナー D-TR1](http://attach.mobile01.com/attach/201006/mobile01-303e097e78a174eefd5f7a787a98fd38.jpg)
![[開刀文]解剖 I.O DATA デジタルチユ ーナー HVT-BCT300 及 東芝デジタルチユ ーナー D-TR1](http://attach.mobile01.com/attach/201006/mobile01-7067af4e464d580d70e938df1d4d8f97.jpg)
![[開刀文]解剖 I.O DATA デジタルチユ ーナー HVT-BCT300 及 東芝デジタルチユ ーナー D-TR1](http://attach.mobile01.com/attach/201006/mobile01-e2541ed51885cc59a07e18c6c08071dd.jpg)
![[開刀文]解剖 I.O DATA デジタルチユ ーナー HVT-BCT300 及 東芝デジタルチユ ーナー D-TR1](http://attach.mobile01.com/attach/201006/mobile01-d3131bfc34099aae65788e9ba62d9d11.jpg)
![[開刀文]解剖 I.O DATA デジタルチユ ーナー HVT-BCT300 及 東芝デジタルチユ ーナー D-TR1](http://attach.mobile01.com/attach/201006/mobile01-28961180562f9180c03c6da46ad5880c.jpg)
![[開刀文]解剖 I.O DATA デジタルチユ ーナー HVT-BCT300 及 東芝デジタルチユ ーナー D-TR1](http://attach.mobile01.com/attach/201006/mobile01-1ce8166d01151ffe0a4ab3c33d02c203.jpg)
![[開刀文]解剖 I.O DATA デジタルチユ ーナー HVT-BCT300 及 東芝デジタルチユ ーナー D-TR1](http://attach.mobile01.com/attach/201006/mobile01-f87e232994ad47d7b41ae76c823cbec9.jpg)
![[開刀文]解剖 I.O DATA デジタルチユ ーナー HVT-BCT300 及 東芝デジタルチユ ーナー D-TR1](http://attach.mobile01.com/attach/201006/mobile01-d178128ca3ce095852525469f266bb70.jpg)

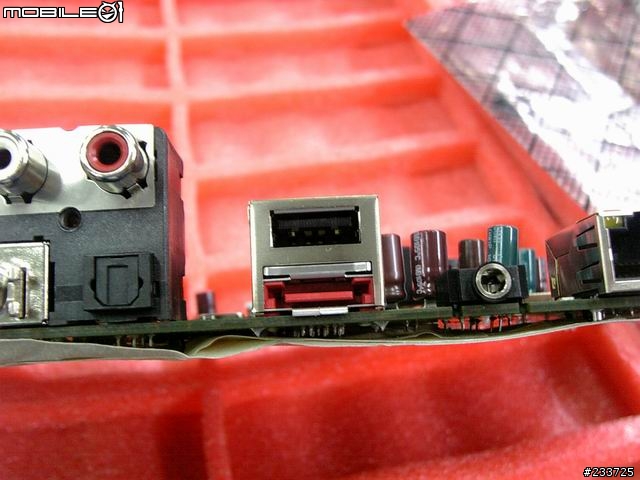

此時,突然發現機板上有一個SATA的接頭,但仔細一看,
原來零件都沒有裝上去,所以這個功能是無效的.
![[開刀文]解剖 I.O DATA デジタルチユ ーナー HVT-BCT300 及 東芝デジタルチユ ーナー D-TR1](http://attach.mobile01.com/attach/201006/mobile01-fe8b51768395f40a4876b2df1e0493e1.jpg)
![[開刀文]解剖 I.O DATA デジタルチユ ーナー HVT-BCT300 及 東芝デジタルチユ ーナー D-TR1](http://attach.mobile01.com/attach/201006/mobile01-840def952a420ed634e3d1203e2a1eb7.jpg)

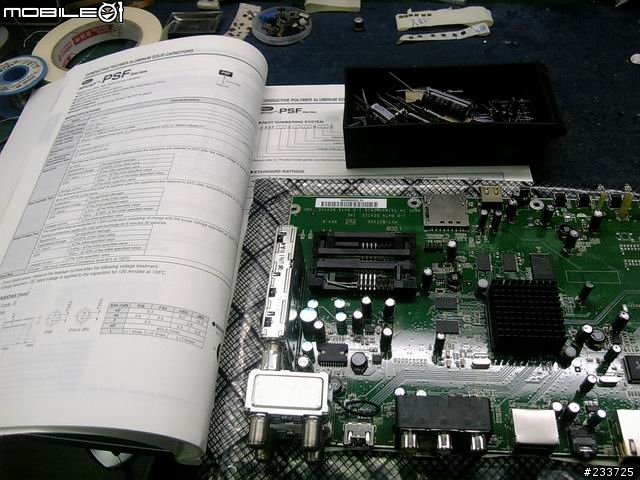

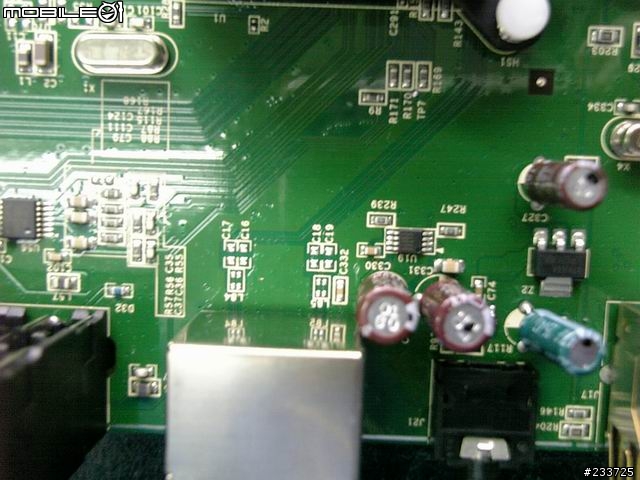

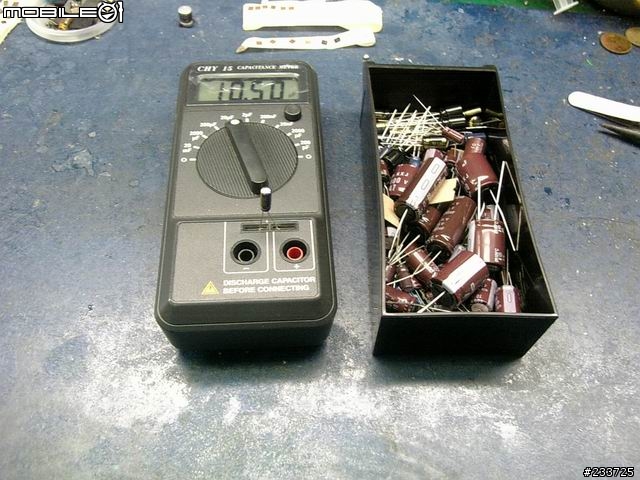

接著開始尋找電解電容的詳細資料,準備把交連電容更換掉.
交連電容小弟是改用日本Panasonic 所生產的 105度 FC及FM系列.
這系列我就不多做說明,音響器材內部常見的材料.
改了上述零件,只會影響到類比訊號,D端子就是類比的,
HDMI則是由處理器直接送出數位訊號,訊號不必交連,所以完全不受影響.
![[開刀文]解剖 I.O DATA デジタルチユ ーナー HVT-BCT300 及 東芝デジタルチユ ーナー D-TR1](http://attach.mobile01.com/attach/201006/mobile01-e2cbf2724b37cb6bb71af7d31ce89fd9.jpg)
![[開刀文]解剖 I.O DATA デジタルチユ ーナー HVT-BCT300 及 東芝デジタルチユ ーナー D-TR1](http://attach.mobile01.com/attach/201006/mobile01-76a0439fa4d53eefe3babd1568eec061.jpg)

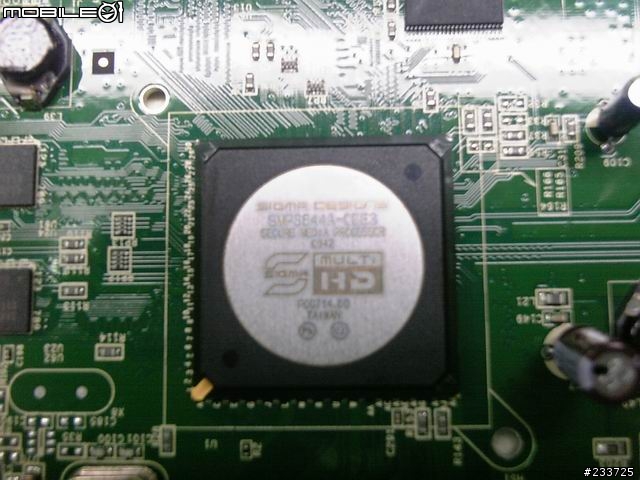

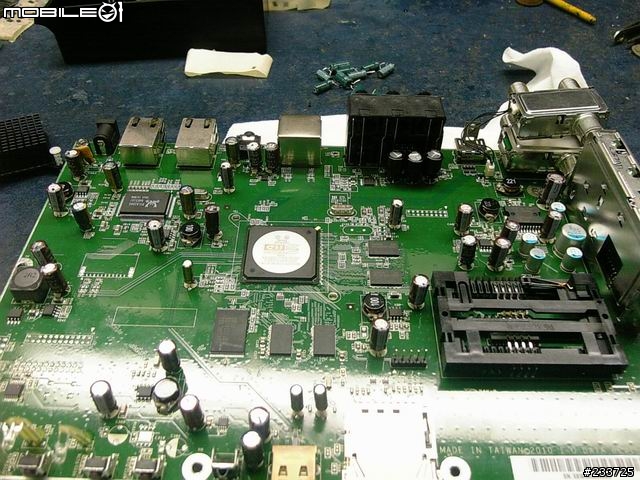

處理器是採用 SIGMA 公司所設計的...抱歉照的不清楚,看不太出來,台灣製造...

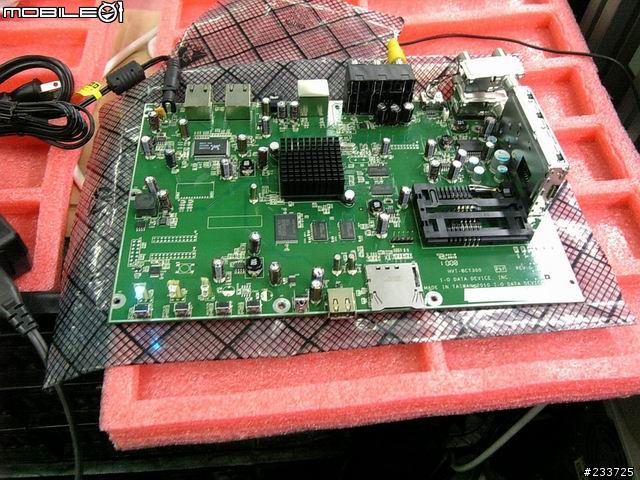

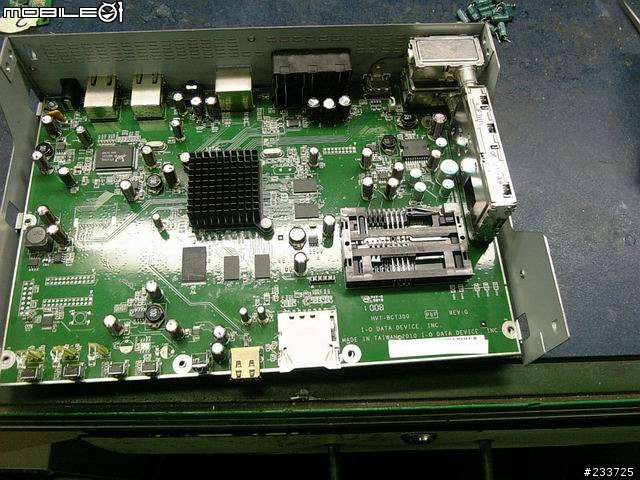

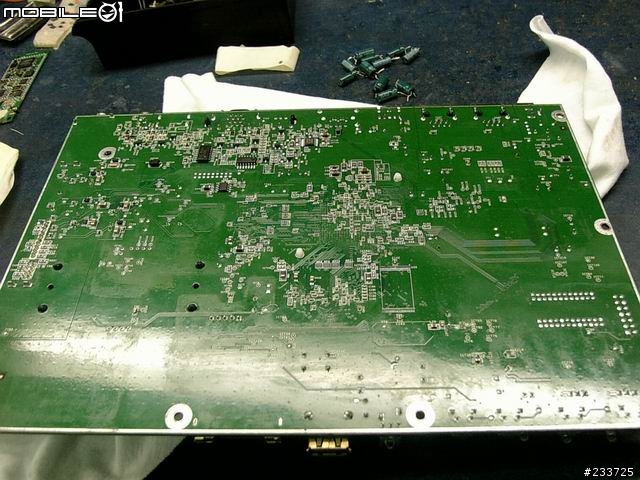

接著是改完交連電容後,通電測試,結果當然是OK的.

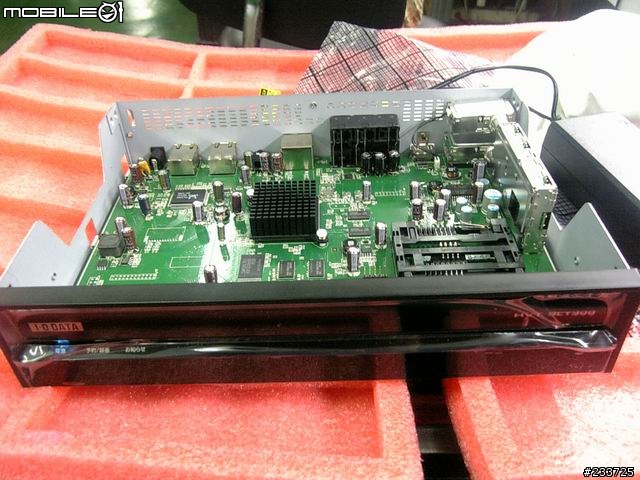

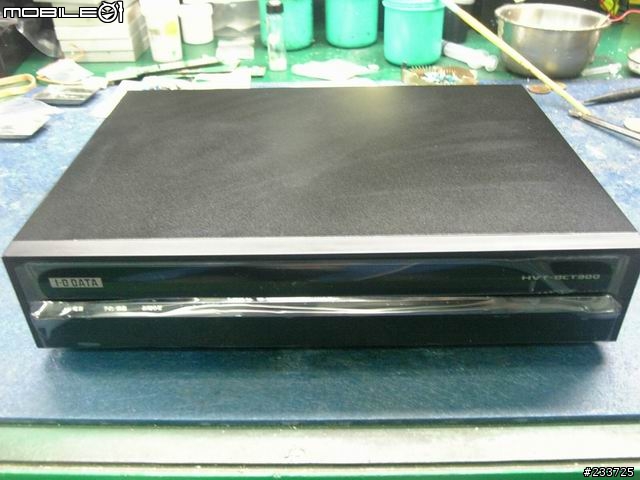

再來就是將機板和外殼組合,最後是組裝完成.
![[開刀文]解剖 I.O DATA デジタルチユ ーナー HVT-BCT300 及 東芝デジタルチユ ーナー D-TR1](http://attach.mobile01.com/attach/201006/mobile01-d9edf0f369700a03ba17423dc377a336.jpg)
![[開刀文]解剖 I.O DATA デジタルチユ ーナー HVT-BCT300 及 東芝デジタルチユ ーナー D-TR1](http://attach.mobile01.com/attach/201006/mobile01-22b0522682be7d5bc2241385102e09da.jpg)
![[開刀文]解剖 I.O DATA デジタルチユ ーナー HVT-BCT300 及 東芝デジタルチユ ーナー D-TR1](http://attach.mobile01.com/attach/201006/mobile01-70a76980c9ada0c5dc69352dc54225b0.jpg)
![[開刀文]解剖 I.O DATA デジタルチユ ーナー HVT-BCT300 及 東芝デジタルチユ ーナー D-TR1](http://attach.mobile01.com/attach/201006/mobile01-f6c48f2f59d4af29f70fce6128d33158.jpg)
![[開刀文]解剖 I.O DATA デジタルチユ ーナー HVT-BCT300 及 東芝デジタルチユ ーナー D-TR1](http://attach.mobile01.com/attach/201006/mobile01-7247ba97ea80e7d9cecf074cdf44c118.jpg)
![[開刀文]解剖 I.O DATA デジタルチユ ーナー HVT-BCT300 及 東芝デジタルチユ ーナー D-TR1](http://attach.mobile01.com/attach/201006/mobile01-cec5e2036fe9b0628b07eea3b64b5fa8.jpg)
![[開刀文]解剖 I.O DATA デジタルチユ ーナー HVT-BCT300 及 東芝デジタルチユ ーナー D-TR1](http://attach.mobile01.com/attach/201006/mobile01-7ffd6c8cc14da11df7bd5066f585f8c6.jpg)
這部機器完全就是使用簡單,功能表簡單,設定簡單,操作簡單.
メニユー完全不花俏,素到不行.
簡單的來說,就是比較不討喜.
因為功能也不多,所以也沒什麼好設定的....
但是對於小弟這種日文白痴來說,就便利多了,非常容易上手.
畫面色彩感覺不錯,用料也可以,售價也不高,體積也還好...
重點是溫度,小弟感覺還好,溫溫的,不會說很熱.
裝好機後,小弟首先到官網下載新韌体4.6.4版,
裝到SD卡,成功更新.接著裝上3.5吋外接式硬碟機,
先做格式化,錄影功能測試OK.機器完全正常,收工了!
以上可以參考看看.

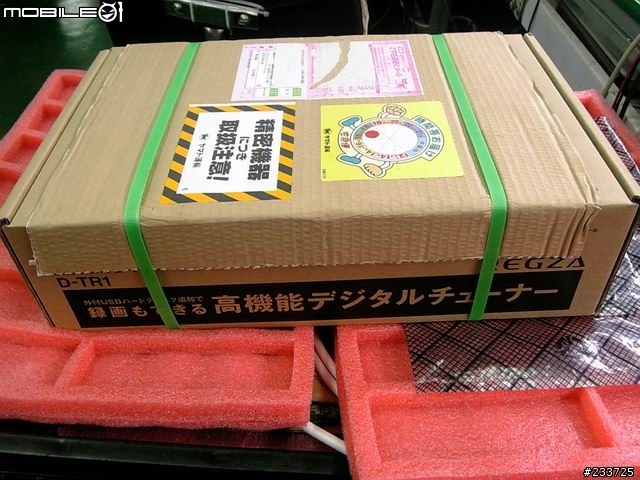

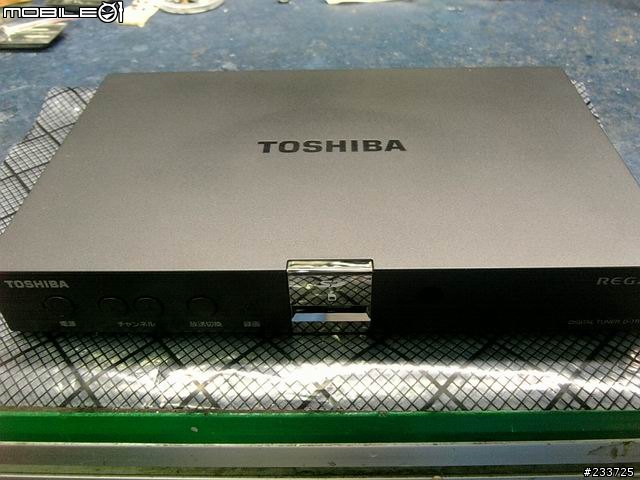

接著登場的是東芝公司的 D-TR1

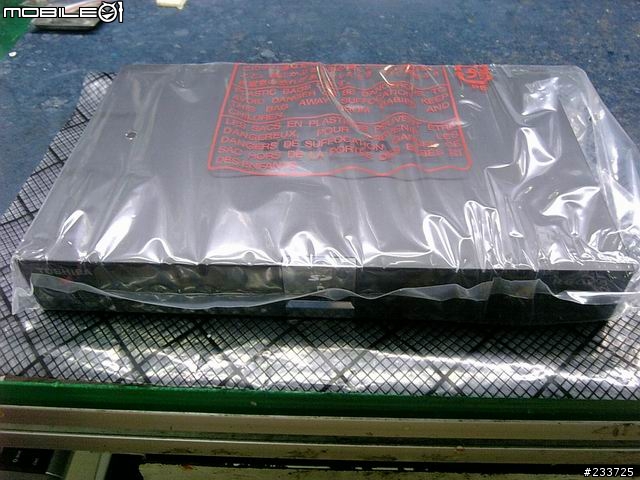

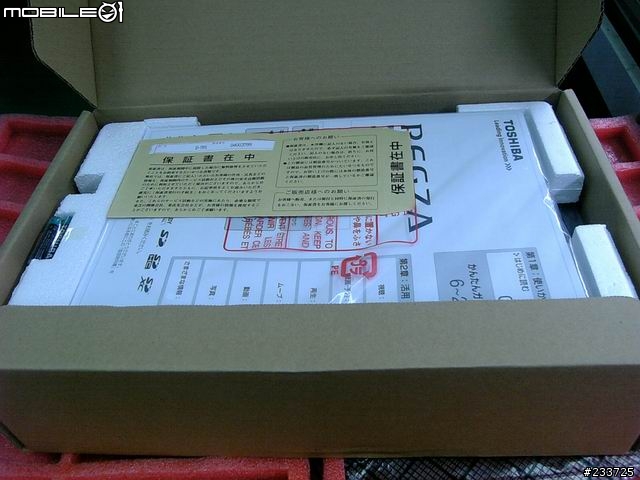

還是全新的,完全沒有拆封過.
![[開刀文]解剖 I.O DATA デジタルチユ ーナー HVT-BCT300 及 東芝デジタルチユ ーナー D-TR1](http://attach.mobile01.com/attach/201006/mobile01-5452541757a35d136cb55a31cb1ed570.jpg)
![[開刀文]解剖 I.O DATA デジタルチユ ーナー HVT-BCT300 及 東芝デジタルチユ ーナー D-TR1](http://attach.mobile01.com/attach/201006/mobile01-d4f7faf9029ab4b3784f3aca0a50a1fe.jpg)
![[開刀文]解剖 I.O DATA デジタルチユ ーナー HVT-BCT300 及 東芝デジタルチユ ーナー D-TR1](http://attach.mobile01.com/attach/201006/mobile01-6d9dbde4a21346f096107269cf638795.jpg)
![[開刀文]解剖 I.O DATA デジタルチユ ーナー HVT-BCT300 及 東芝デジタルチユ ーナー D-TR1](http://attach.mobile01.com/attach/201006/mobile01-cc3ffb7994527010eab81cfb8a872e00.jpg)
![[開刀文]解剖 I.O DATA デジタルチユ ーナー HVT-BCT300 及 東芝デジタルチユ ーナー D-TR1](http://attach.mobile01.com/attach/201006/mobile01-b5f3f8a5922d0d48c57f6e10f65a6a01.jpg)
![[開刀文]解剖 I.O DATA デジタルチユ ーナー HVT-BCT300 及 東芝デジタルチユ ーナー D-TR1](http://attach.mobile01.com/attach/201006/mobile01-c9e843d83afc11d6cd09febd6c05f089.jpg)

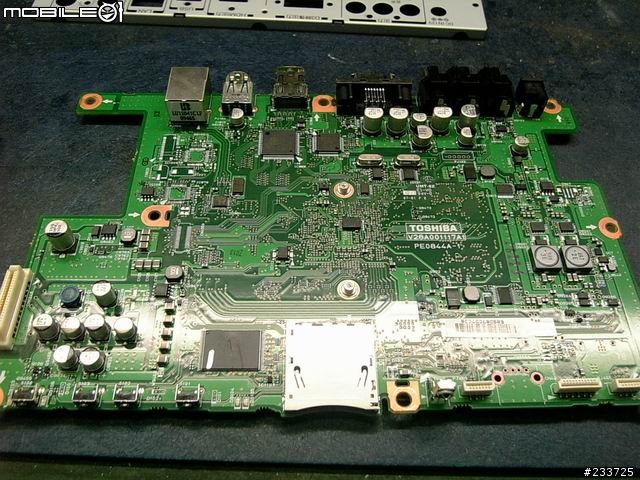

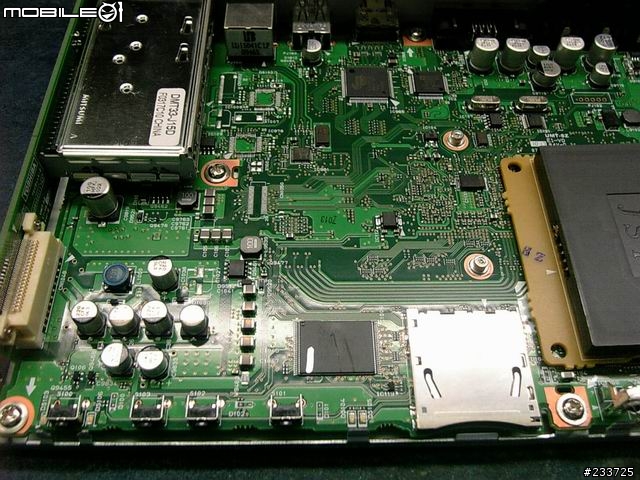

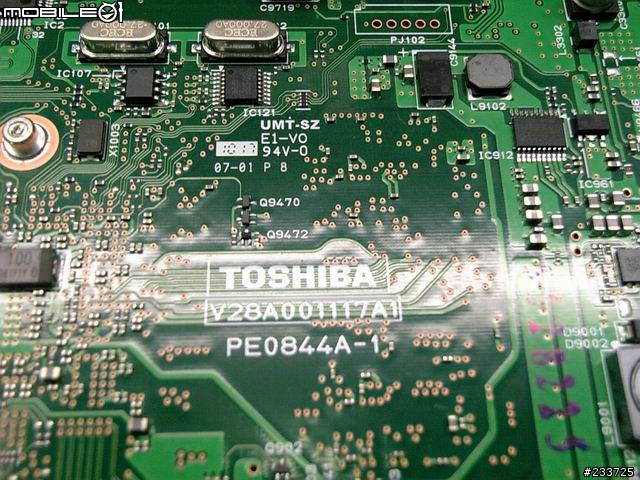

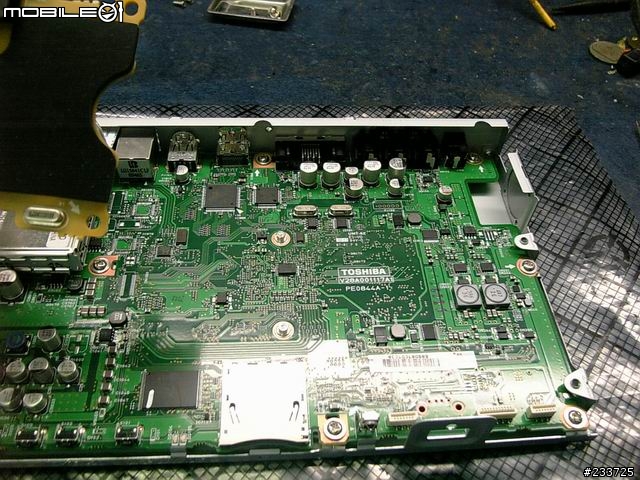

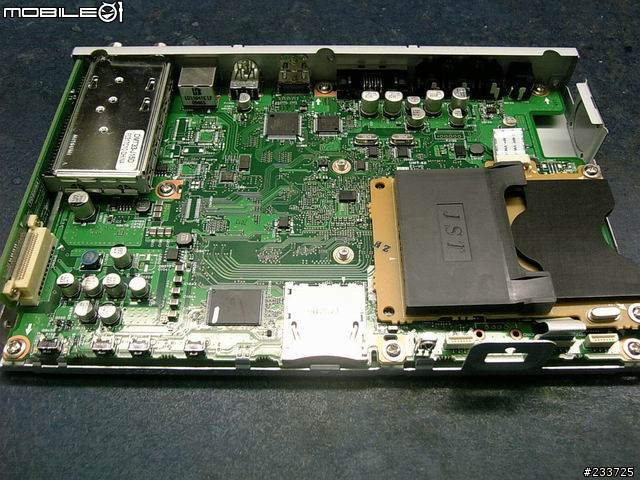

同樣將上蓋打開,內部一覽無遺...

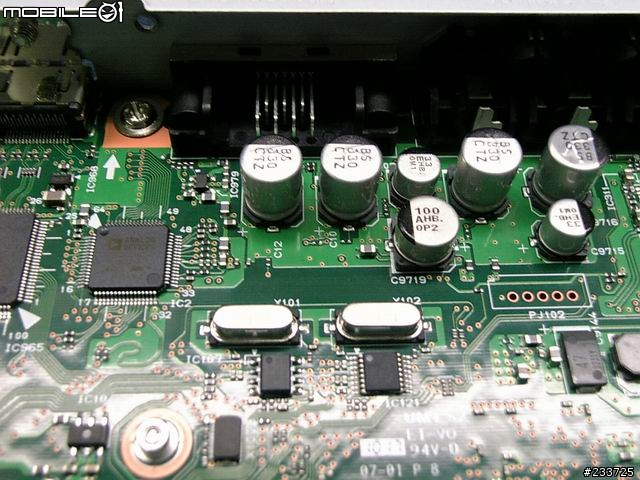

電解電容是採用日本Rubycon 表貼型電解電容,
有幾顆標示是CTZ系列,其他沒標示的猜測應該是一般系列.

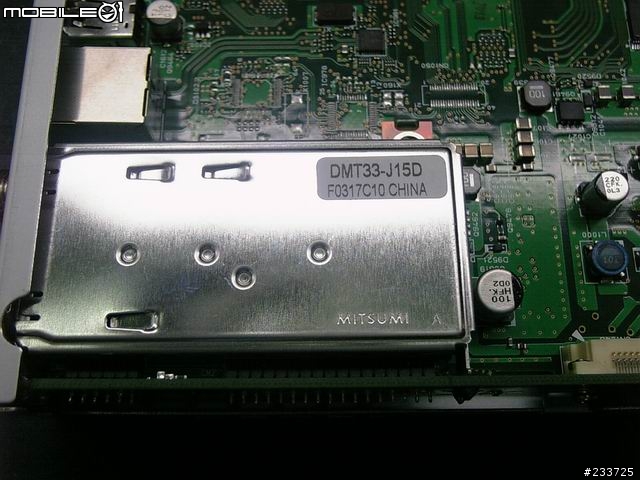

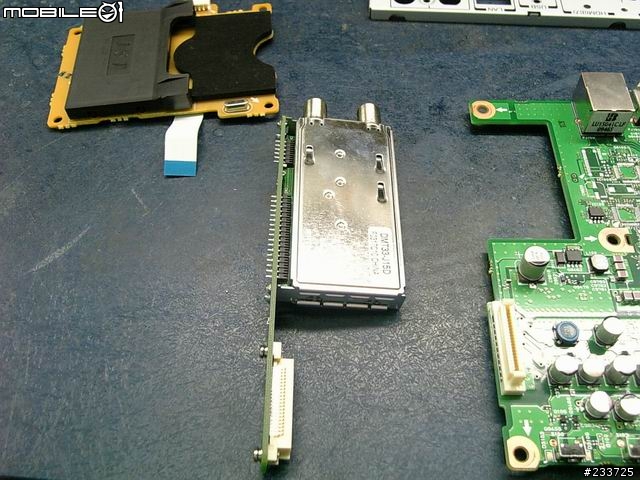

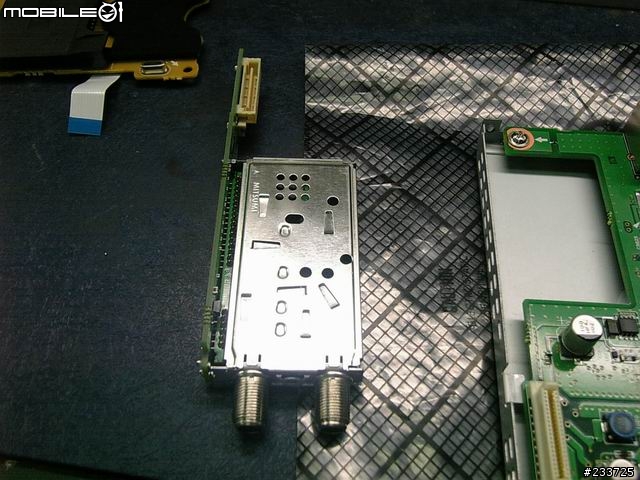

TUNER是採用MITSUMI的,用連接器與主板連接,

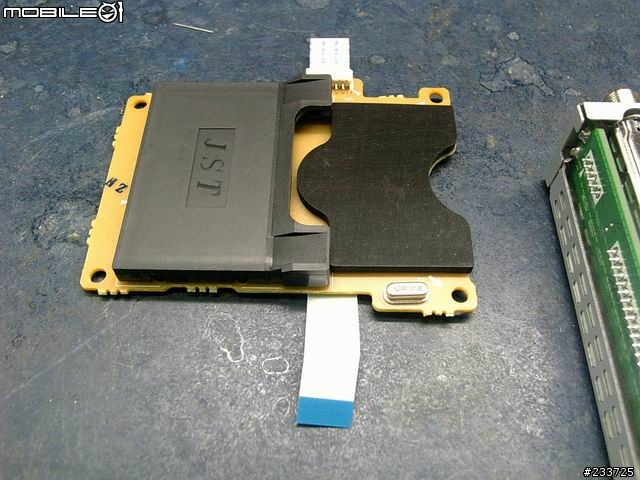

讀卡機則是用軟排線與主板做連接,4顆螺絲只鎖2顆,
與外殼鎖在一起,處理器則是裝在背面.
![[開刀文]解剖 I.O DATA デジタルチユ ーナー HVT-BCT300 及 東芝デジタルチユ ーナー D-TR1](http://attach.mobile01.com/attach/201006/mobile01-94c811cacea5981e28b427d25d997bfa.jpg)
![[開刀文]解剖 I.O DATA デジタルチユ ーナー HVT-BCT300 及 東芝デジタルチユ ーナー D-TR1](http://attach.mobile01.com/attach/201006/mobile01-5656440fea024dba5dc6a9d68d94f451.jpg)
![[開刀文]解剖 I.O DATA デジタルチユ ーナー HVT-BCT300 及 東芝デジタルチユ ーナー D-TR1](http://attach.mobile01.com/attach/201006/mobile01-20f3795f821f701a959fee97de9e15bb.jpg)
![[開刀文]解剖 I.O DATA デジタルチユ ーナー HVT-BCT300 及 東芝デジタルチユ ーナー D-TR1](http://attach.mobile01.com/attach/201006/mobile01-049b89cee458d3cb930dc302fe0976ea.jpg)
![[開刀文]解剖 I.O DATA デジタルチユ ーナー HVT-BCT300 及 東芝デジタルチユ ーナー D-TR1](http://attach.mobile01.com/attach/201006/mobile01-6858a2201e3611974d0cf7baa6f8fa3f.jpg)
![[開刀文]解剖 I.O DATA デジタルチユ ーナー HVT-BCT300 及 東芝デジタルチユ ーナー D-TR1](http://attach.mobile01.com/attach/201006/mobile01-e1c79c342546a23373d4dd157a11a54d.jpg)
![[開刀文]解剖 I.O DATA デジタルチユ ーナー HVT-BCT300 及 東芝デジタルチユ ーナー D-TR1](http://attach.mobile01.com/attach/201006/mobile01-d096a25b04f0833ee2b256312a6ddc65.jpg)
![[開刀文]解剖 I.O DATA デジタルチユ ーナー HVT-BCT300 及 東芝デジタルチユ ーナー D-TR1](http://attach.mobile01.com/attach/201006/mobile01-95e4e2d5c31ed9b68fb6e1a5709abf58.jpg)

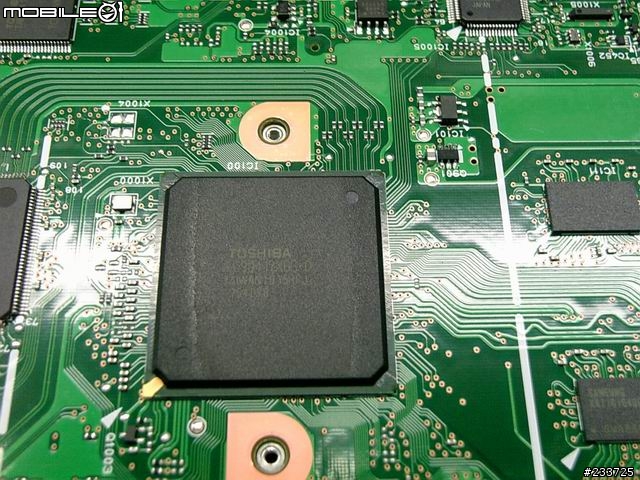

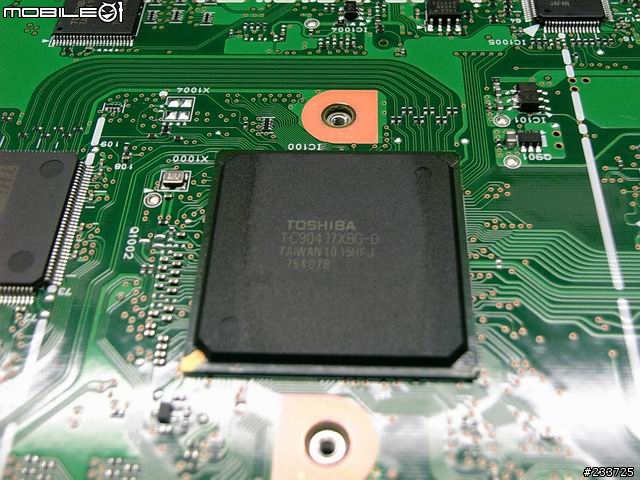

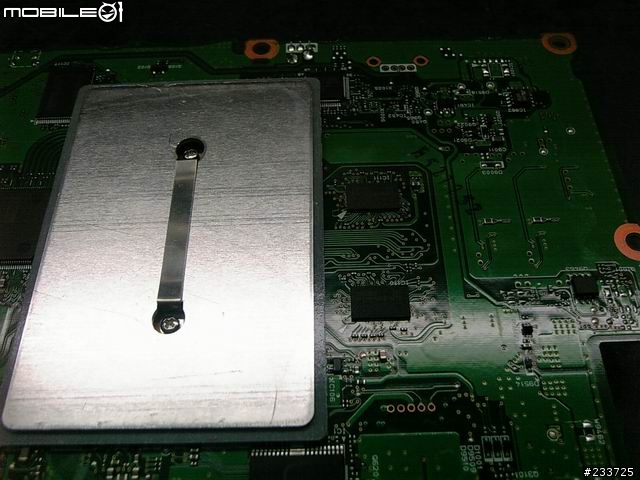

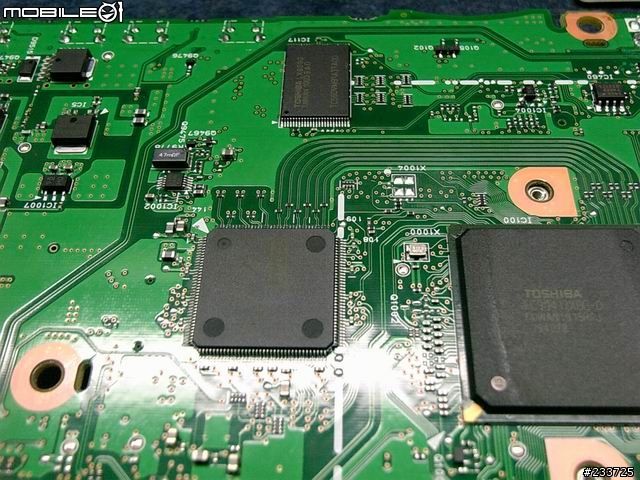

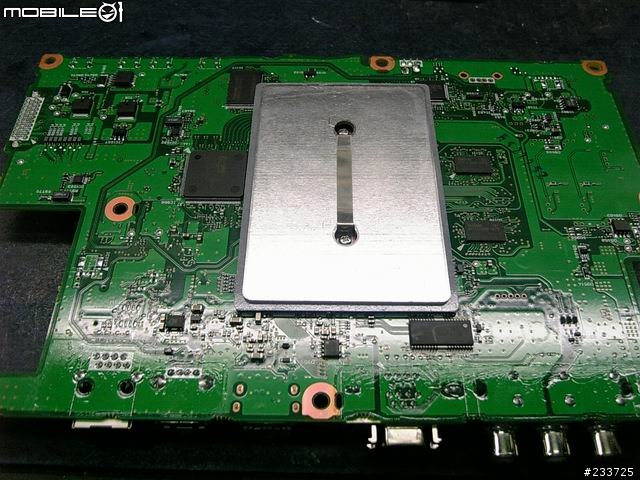

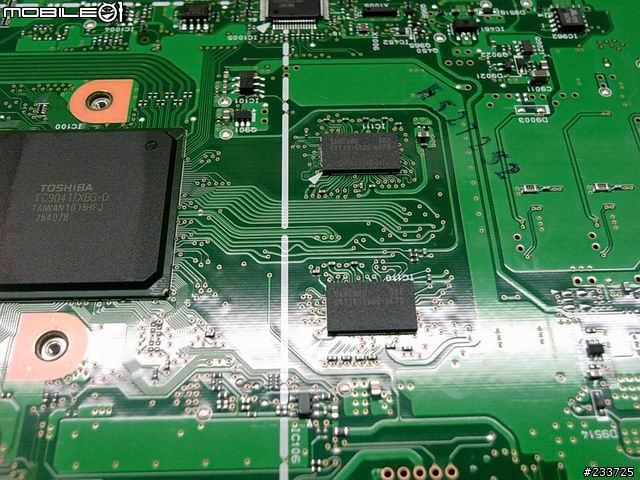

處理器是採用東芝公司所設計的 TC90432XBG-D 台灣製造.
超解像技術採用「レゾリューションプラス2」搭載.
散熱片體積不小,使用2顆螺絲固定在機板上.
![[開刀文]解剖 I.O DATA デジタルチユ ーナー HVT-BCT300 及 東芝デジタルチユ ーナー D-TR1](http://attach.mobile01.com/attach/201006/mobile01-12f022b895565af40d76d61d7862b9a0.jpg)
![[開刀文]解剖 I.O DATA デジタルチユ ーナー HVT-BCT300 及 東芝デジタルチユ ーナー D-TR1](http://attach.mobile01.com/attach/201006/mobile01-a20aa2a27c7375a33dd966b203395573.jpg)
![[開刀文]解剖 I.O DATA デジタルチユ ーナー HVT-BCT300 及 東芝デジタルチユ ーナー D-TR1](http://attach.mobile01.com/attach/201006/mobile01-9c4176786c9f37cf92839bb4ac2585d9.jpg)
![[開刀文]解剖 I.O DATA デジタルチユ ーナー HVT-BCT300 及 東芝デジタルチユ ーナー D-TR1](http://attach.mobile01.com/attach/201006/mobile01-f0ff14fa414013b425e47e9ba0290c19.jpg)
![[開刀文]解剖 I.O DATA デジタルチユ ーナー HVT-BCT300 及 東芝デジタルチユ ーナー D-TR1](http://attach.mobile01.com/attach/201006/mobile01-74790356665d558919e2939bd5441a7c.jpg)
![[開刀文]解剖 I.O DATA デジタルチユ ーナー HVT-BCT300 及 東芝デジタルチユ ーナー D-TR1](http://attach.mobile01.com/attach/201006/mobile01-6eb3811a5bb190b8276b66bb09180f21.jpg)
這部機器就沒什麼好弄的,電解電容也沒幾顆,
雖然是表貼式的電解電容,想改的話也不是什麼難事,
手頭上也有日本ELNA CE系列表貼型電解電容,
算了,懶的改了,哪天心血來潮再來玩.

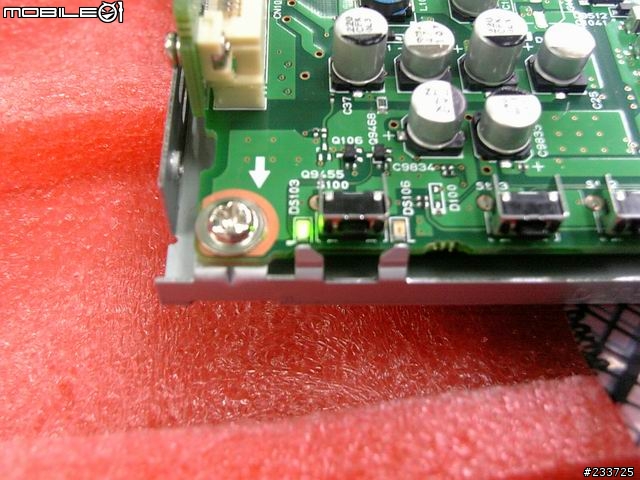

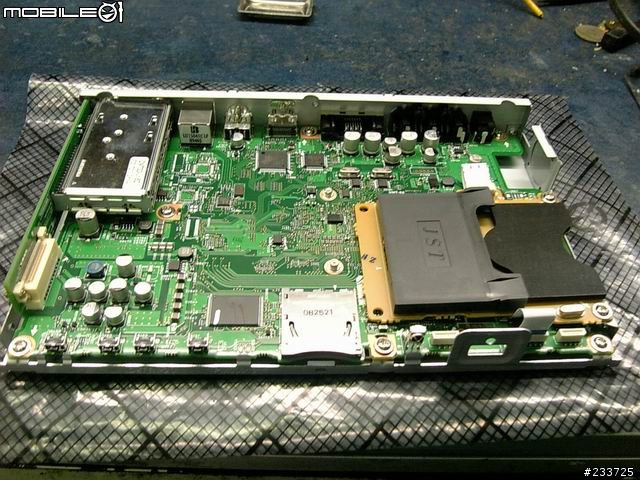

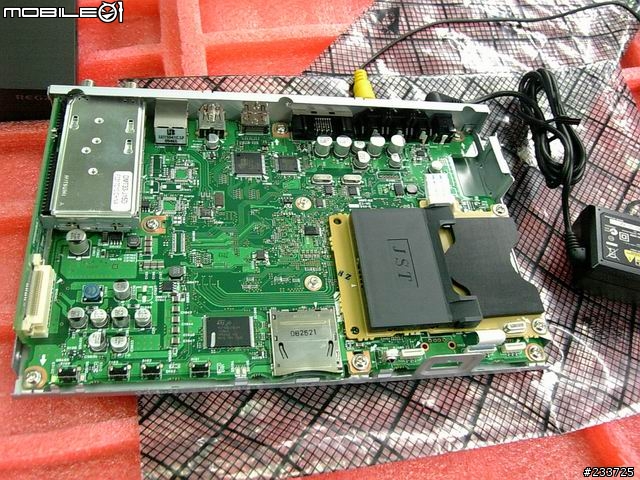

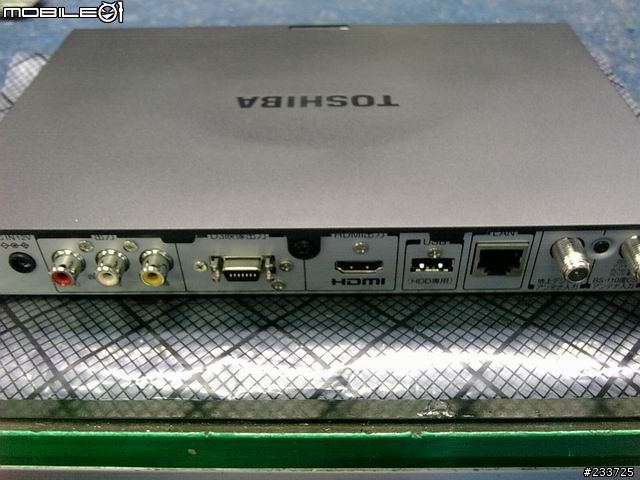

研究一番後,開始將機器組裝回去.
主裝完成,通電測試OK.
![[開刀文]解剖 I.O DATA デジタルチユ ーナー HVT-BCT300 及 東芝デジタルチユ ーナー D-TR1](http://attach.mobile01.com/attach/201006/mobile01-9338a71055c720411ee6028f841c66b1.jpg)
![[開刀文]解剖 I.O DATA デジタルチユ ーナー HVT-BCT300 及 東芝デジタルチユ ーナー D-TR1](http://attach.mobile01.com/attach/201006/mobile01-4fa8c6991995873385a48d3def401ac2.jpg)
![[開刀文]解剖 I.O DATA デジタルチユ ーナー HVT-BCT300 及 東芝デジタルチユ ーナー D-TR1](http://attach.mobile01.com/attach/201006/mobile01-9fc821ac8339af5b562d04806d0ee4d7.jpg)
![[開刀文]解剖 I.O DATA デジタルチユ ーナー HVT-BCT300 及 東芝デジタルチユ ーナー D-TR1](http://attach.mobile01.com/attach/201006/mobile01-044057a1944109db661470124c96652a.jpg)
![[開刀文]解剖 I.O DATA デジタルチユ ーナー HVT-BCT300 及 東芝デジタルチユ ーナー D-TR1](http://attach.mobile01.com/attach/201006/mobile01-f138971082f1ec9563ff8c7f831d6b20.jpg)
![[開刀文]解剖 I.O DATA デジタルチユ ーナー HVT-BCT300 及 東芝デジタルチユ ーナー D-TR1](http://attach.mobile01.com/attach/201006/mobile01-abe0c5d5604d46676d334d53f94a7381.jpg)
這部機器功能就比較多一點,功能表比較花俏一點,
軟體方面很明顯比I.O DATA 略勝一籌.
操作介面的色彩也比較豐富,同樣的,在設定上也就需要多花點時間去了解.
畫面色彩也很好,用料也OK,售價同樣不高,體積更是小.
溫度方面就不太理想了,小弟個人感覺太熱了,難怪散熱片裝那麼大片.
錄影方面也大致上都差不多,重點是功能表漂亮多了.
沒問題,收工.
結論:兩部機器都不錯,C/P都很高,各有各的優缺點,
同樣都是使用100V~240CV國際規格,交換式電源,可以直接插110V使用.
對於一般預算不高的使用者來說,兩部都可入手,
由於體積都不大,對於空間有限的使用者來說,是一大福音.
還有一點說明,小弟是木眼,兩部一起播放,感覺看起來都差不多......
當然這是小弟個人的看法,每個人都會有自己看法,
反正是自己要看的,看的歡喜看的開心最重要.
小弟才疏學淺,亂搞一通,有表達錯誤的地方還請多多包含~
謝謝收看.
