而且在01爬文時,看到了一篇很精采的文章:
http://www.mobile01.com/topicdetail.php?f=347&t=1135446
也就促成下列的事件發生了~~
後來就去弄了一台SONY DST-BX300因為也不知經歷了幾屆的主人,(一定是中古品)
既然到了我手裡,當然就要好好的給它照顧一下
小弟決定幫它延長壽命滿足一下DIY的願望
01傳統~看圖說故事摟,DST-BX300主角登場~登~登~登~登~~~~~!!
開始拆卸螺絲,打開外殼,一共有7顆~(3張圖)

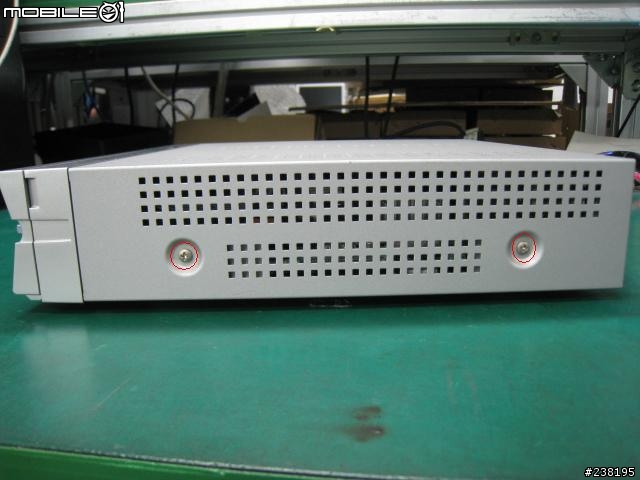

第1張正面的左側殼有2顆(紅色圈圈處)
第2張正面的右側一樣有2顆(紅色圈圈處)

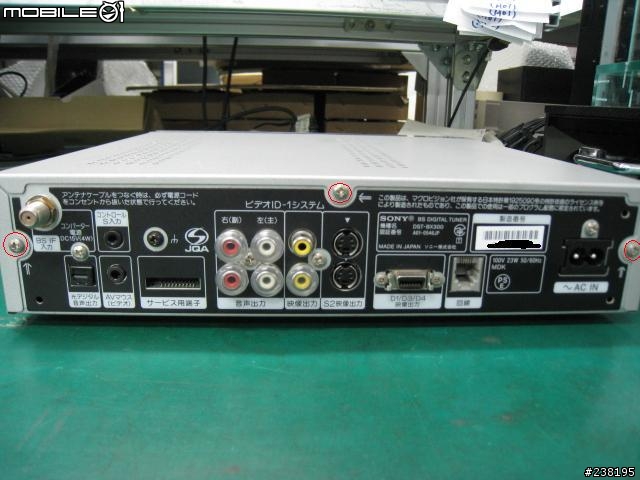

第3張背面IO端有3顆(紅色圈圈處)

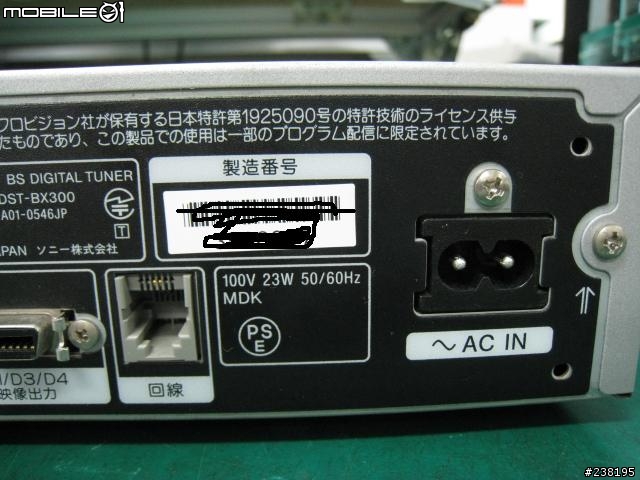

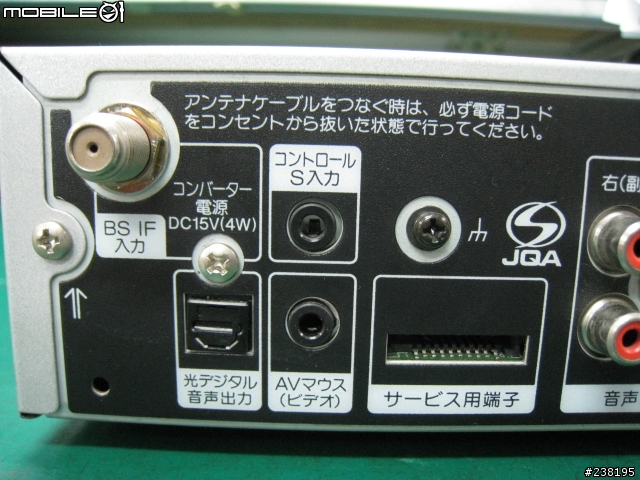

背面IO面板細看(3張圖)

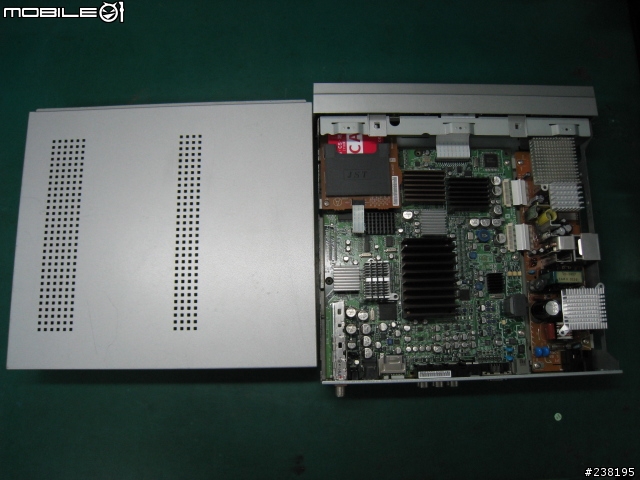

拆下外殼了~

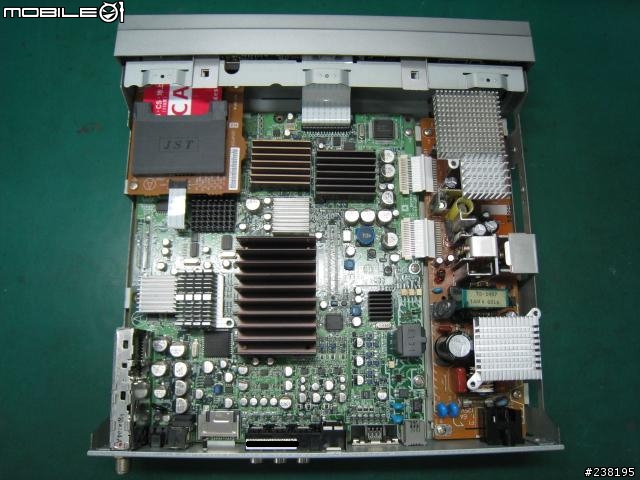

內部照~(被發現了,是紅卡
)

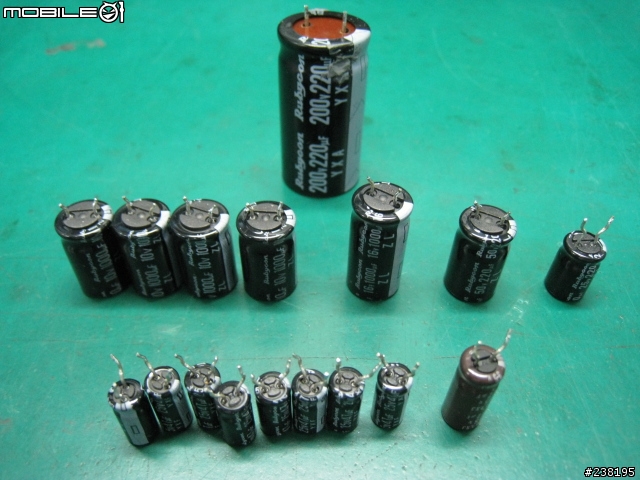

已拆下的電容才17顆...(比想像中的少)
跟連結的文章比起來,簡直是小巫見大巫...
全都是日系電容RUBYCON標準系列,只有1顆是NCC標準系列(這張比較清楚一點)
小弟更換的電容全是NCC的長壽命系列,只有2顆是RUBYCON的長壽命系列,包括高壓電容!!
恩!!~~等等,有拆機過的網大們是不是有發現散熱片怪怪的....!!?
沒錯~~(還自問自答勒= ="),阿....不練瘋話了,趕快看下去~~
當小弟改機完後,在熱機時發現,挖勒...這個機子的溫度怎麼這麼高(摸外殼有點燙燙的)
有強迫症的小弟,當然又要在散熱方面動點手腳了
先把電源板的所有散熱晶體有鎖螺絲的先卸下,整理並擦拭乾淨重塗AS5散熱膏,
還有主板的大型散熱片也卸下,整理並擦拭乾淨一樣重塗AS5散熱膏,
不好意思重塗散熱膏的部份沒圖可欣賞,因為施工的時候忘記拍照了,拍謝阿~~

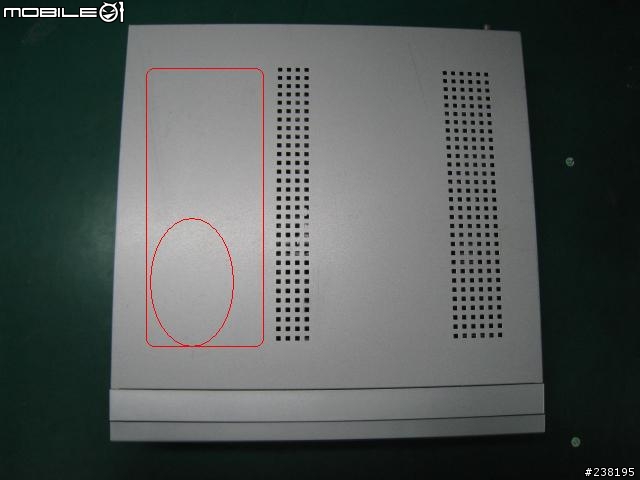

接下來還有要補強的重點~就在下面圖的,紅色的長方形框框跟圓圈處(尤其是圓圈處)
這個紅色框框跟圓圈處所對應的地方就是電源板(土黃色的板子)

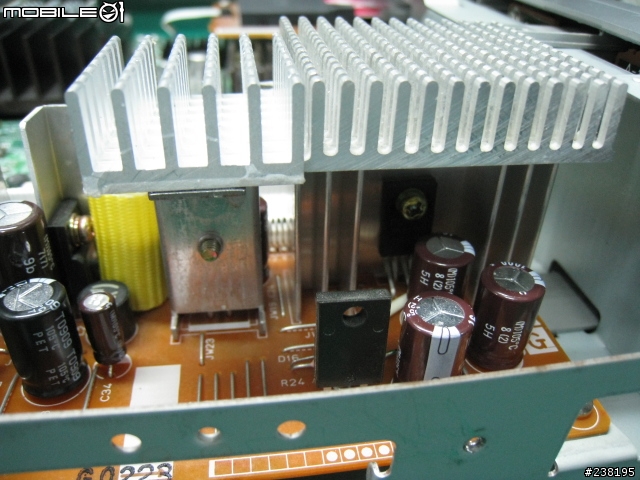

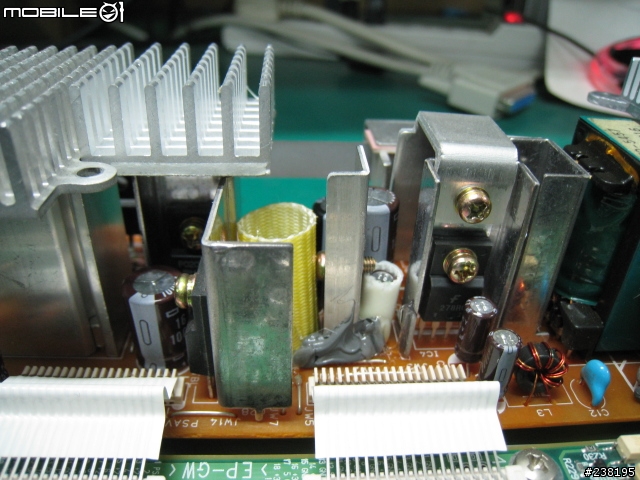

紅色圓圈處的地方,加強了散熱片(往上頂),順便可以看一下NCC的長壽命電容

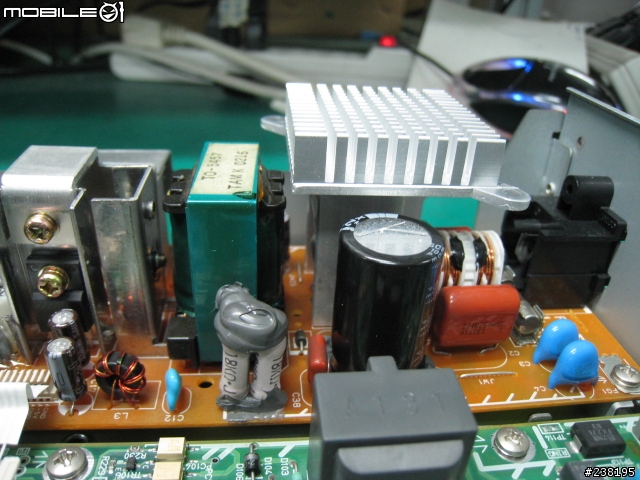

這個地方(接近後IO板處),也增加了往上頂的散熱片,也順便看一下RUBYCON的長壽命高壓電容(黑黑高高的那顆)
電源板中段部位,順便看一下長壽命電容

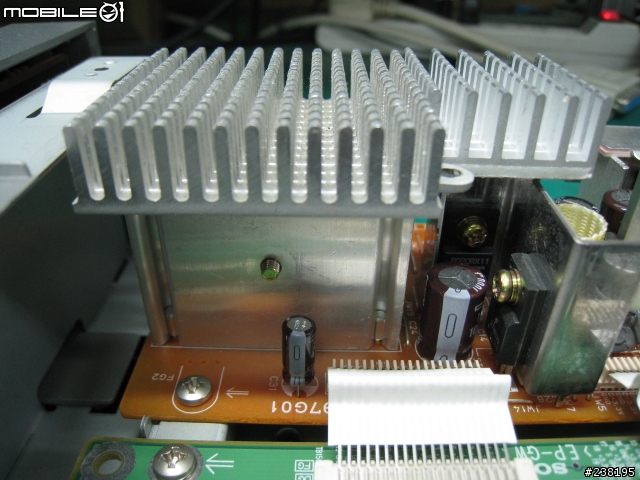

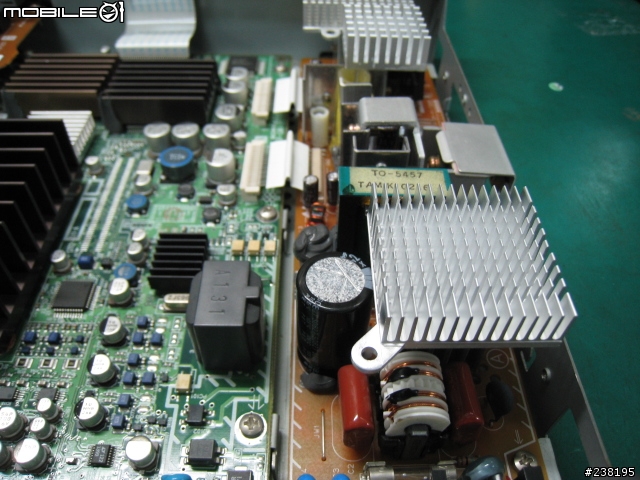

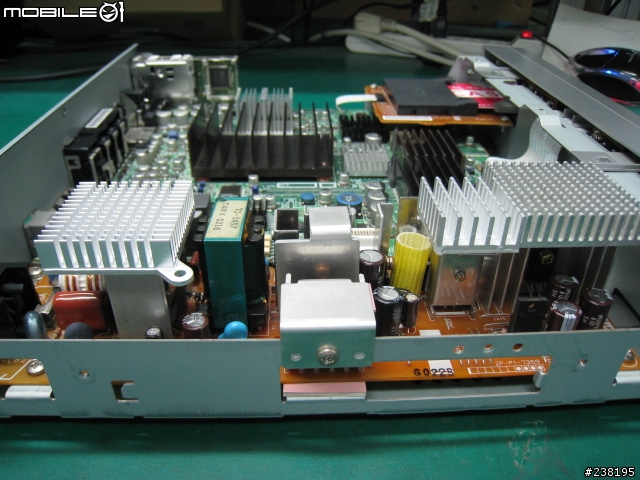

這張則是紅圈高溫處,我將兩個散熱片並在一起往上頂

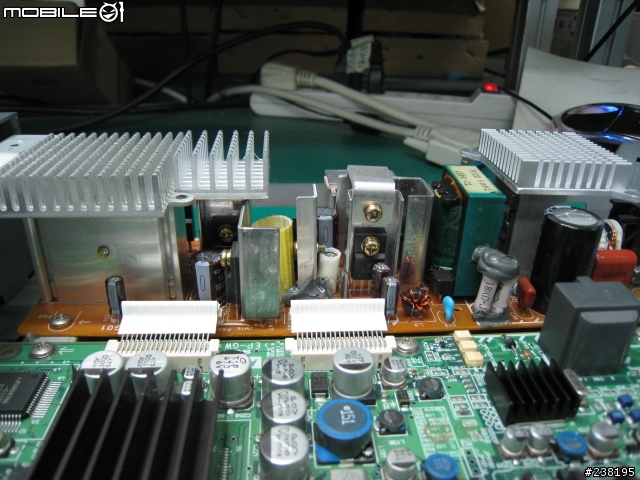

電源板側面照

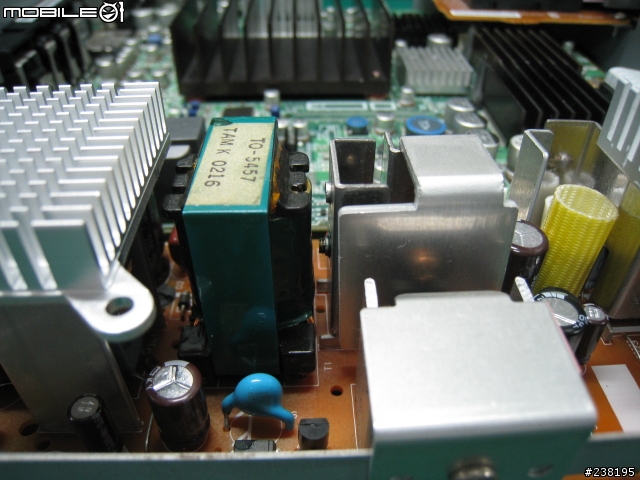

電源板俯視照

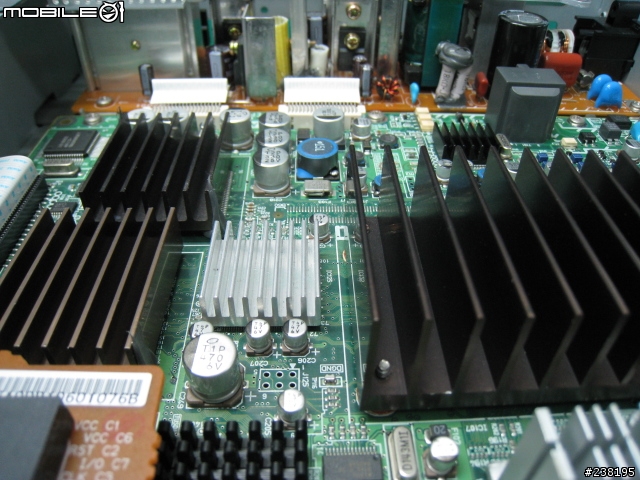

再來是主板的散熱片增加,大都增加小型散熱片,原本的主晶片已經有一個大的散熱片了(黑色的那個)

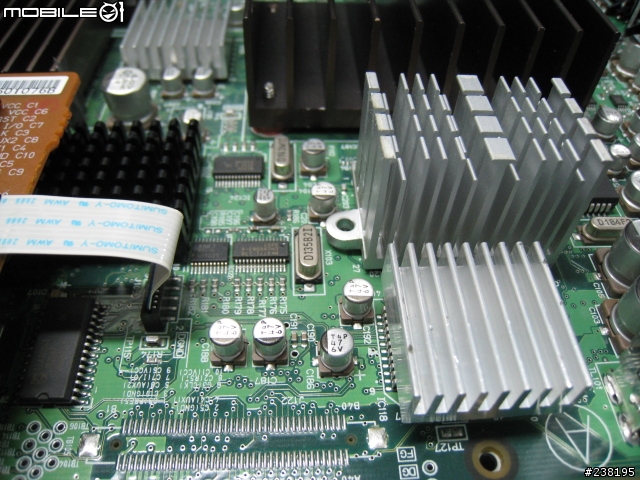

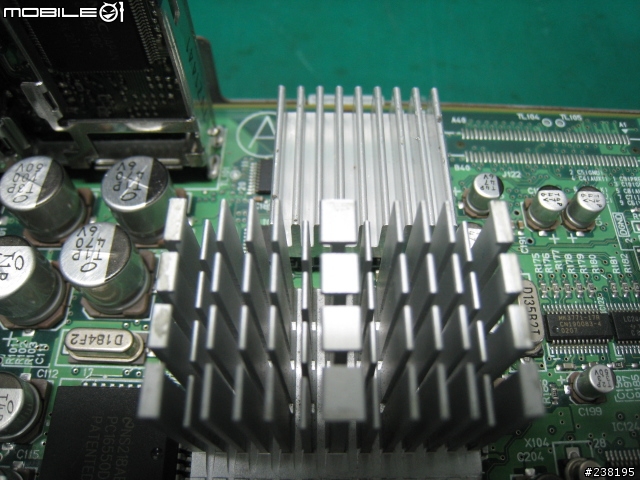

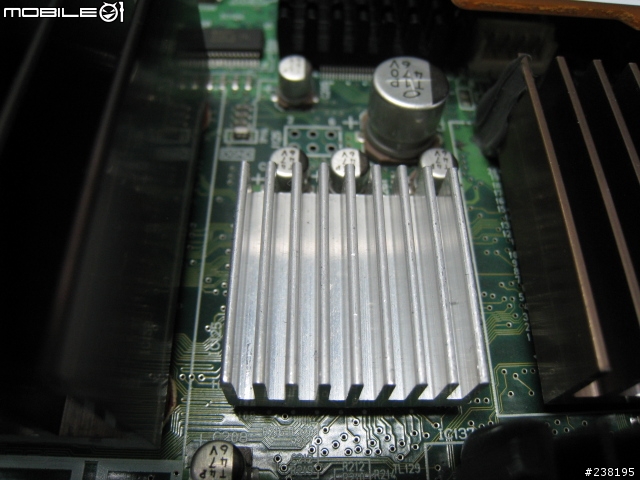

小型的散熱片增加(連續4張圖)

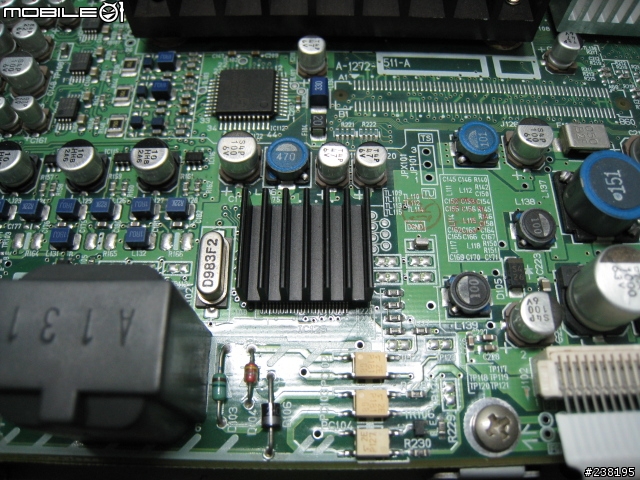

音效的散熱片(右下那個)
再來是前幾張有個"往上頂"的字串是為啥??
解答在這,看圖~~

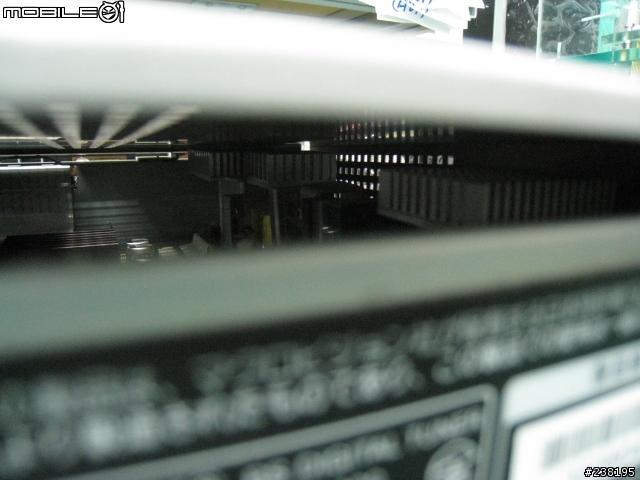

看圖,連3張~~

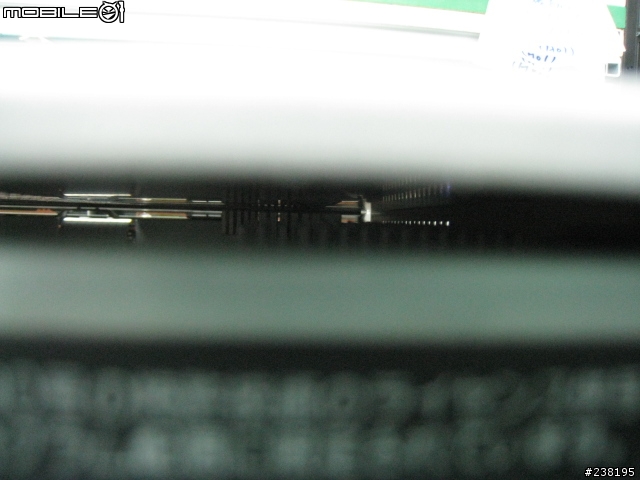

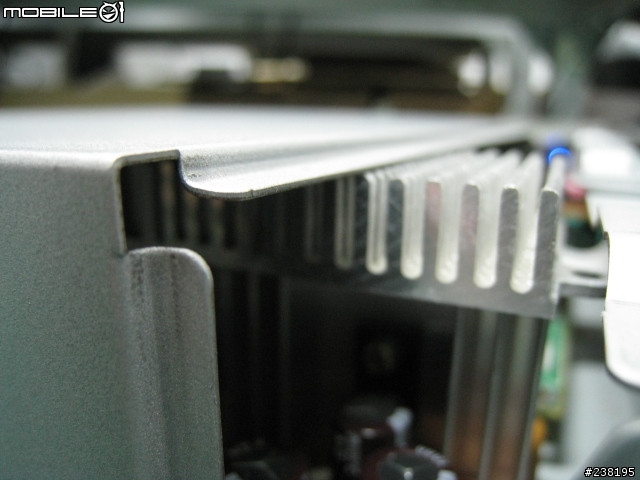

這是為了將"往上頂"的散熱片與上殼觸碰以達成更好的散熱效果
還好小弟經友人的幫忙協尋散熱片,終於攻頂成功~~太感謝了!!

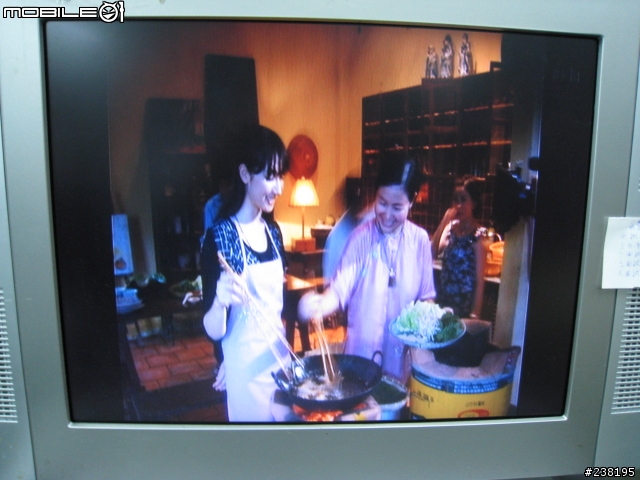

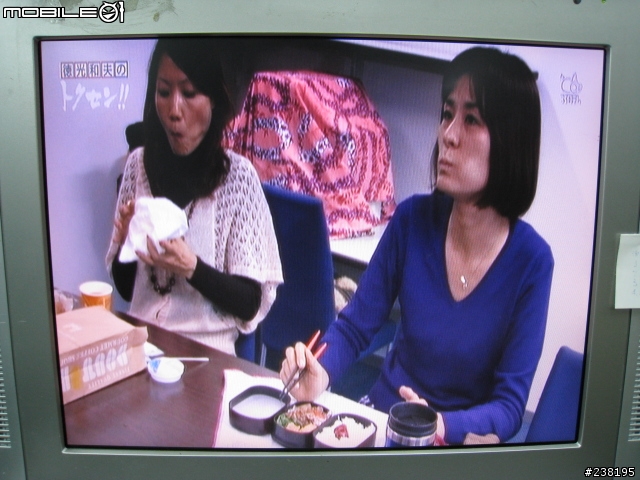

PO一下熱機中的畫面(2張圖)
呼呼~~終於分享完SONY DST-BX300的小小修改實錄~~
另外要跟各位01網大們報告一下,以上的修改過程對電子方面完全沒經驗者,切勿嘗試!!
萬一過程中出了狀況小弟概不負責喔
最後感謝各位01網大們不厭其煩的耐心看完這篇,純粹分享給同好者,作為經驗中的交流,勿筆戰喔~~
