五線式色差端子?

0分

樓主

2009-06-09 11:11

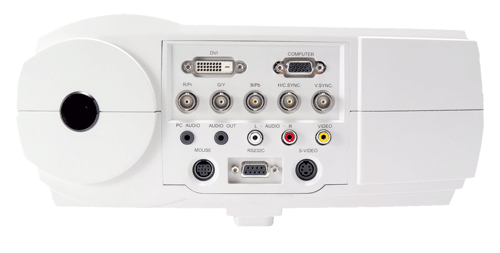

新買的投影機輸入端子

R/Pr G/Y B/Pb H/C.SYNC V.SYNC

請問這是什麼?
五線式色差端子?

2009-06-09 11:11 發佈

文章關鍵字色差端子

godxx

45分

2樓

2009-06-09 11:18

robbieray wrote:
新買的投影機輸入端子...(恕刪)

這是BNC端子以前家裡的CRT螢幕就有這種接頭

289分

3樓

2009-06-09 11:52

這種線很容易買到啊??
BNC端子線材啊~
至於效果好不好....小弟眼睛不太好...感覺不出來色跟色差線差在那??

再解釋一下, 一般BNC端子線另一端為 VGA (D-SUB)公頭, 用來作訊號來源的~
一般投影機不會附線材, 這個到電子材料行或賣視聽設備的都可以買到~

1分

4樓

2009-06-09 11:58

godxx wrote:

這是BNC端子 ...(恕刪)

推+1...照上面的字義來看...
應該是可接色差端子跟VGA...
不過你要先有轉接線才可以用...
不曉得會不會隨機附贈...

95分

5樓

2009-06-09 14:34

1. R/Pr
2. G/Y
3. B/Pb
4. H/C.SYNC
5. V.SYNC

複合型端子,支援
1. 色差(YPbPr) :2+3+1
2. RGB(VGA) :1+2+3+4+5
3. SVideo(YC) :2+4

12分

6樓

2009-06-10 1:17

4. H/C.SYNC
5. V.SYNC

多出來的這兩條是要送水平跟垂直的同步訊號
基本上是這樣的~
