除非拿到的已經是符合整個LCD TV模組化的半成品,只差鎖上螺絲起子和插排線而已!
不過要拿到這些模組應該已經相當後段,廠商可以賺大錢,不太可能單賣砸自己的腳!
若是自己lay板子,IC的取得也是大問題,不是隨便個人名義要sample就要的到的!
若是IC不是問題,自己焊也存在著焊壞或焊完沒動作的風險,後續怎麼Q的問題
這對DIY的嘗試者可能會是個惡夢的開始,當然對某些人也是樂趣所在!
不過前題還是要有詳細的規話與資源充足,且戰且走一定卡在半路進退兩難
不過話說回來,這個計畫要集結很多專業領域的網友,甚至提供自己公司的資源
雖然說是diy非營利,難保有人利用來侵害公司的權益
近期打算聯絡相關廠商 並提供一些照片作為討論
各大面板廠的大廳展示區都會展出該公司的LCM (液晶模組),就是 TFT 和 CF 對組灌完液晶之後,貼上偏光膜,將BLU(背光源)裝上,然後加鐵框。這時候你會看到的只有鐵框外伸出來的電源排線跟信號排線,這時還無法看電視,好,然後重點來了,在各面板廠的展示區的LCM半成品會由該公司的EE人員(負責電路)將挑選好的IC以及洗好的板子...etc 接上去鐵框外的排線,然後將衛星訊號(BS)或是有線、無線電視訊號送進去,這樣就可以開始展示了。
值得注意的是,展示出自產面板的最優良畫質是展示區最重要的任務,所以,『鐵框外』的相關電路等等的,都是不須要向成本妥協(該面板廠)的最佳設計。(而且這不是量產用的,所以應該沒專利問題)PS:展示區的畫質幾乎不輸給任何市售品。
所以,想要DIY的人只要做兩件事:
(1)以樣品名義取得 LCM
(2)以某種方法得知鐵框外所使用的IC及所洗的板子上的電路 (都是 SMD 元件,所以建議是直接取得成品,而不是僅得知所洗的電路接線)
至於 TV 機殼,我是不建議裝啦,就只留比任何市售品還要窄的鐵框 (窄框化才是最美的,邊框粗粗的都不美), 我個人覺得這樣子反而有工業時代的原始美。
補充:現在的面板幾乎都沒有亮點了,因為都用雷射修成暗點了,所以購買時請注意全亮畫面下的暗點即可,至於mura就不用理它了,因為縱使因為該面板有mura而被判較低等級,你也看不到該mura,因為某些mura只在某些特殊的畫面下才會顯現出來,例如: windows 開機畫面、西洋棋棋盤格、灰階長條紋畫面...etc, 問題是這些畫面,你在看電視時根本不會出現,幹嘛去care它?!另外,一般版的 LCD TV,現今的產品幾乎一律都是 60 Hz 的更新頻率,這是不會變的,下一代(現在慢慢在銜接了)才會是 120 Hz 的,而這個頻率跟液晶的反應速度不完全相關,換句話說,現在利用了OD (overdrive) 技術之後,液晶的反應速度大致上已經夠快,所以在將掃描頻率從60Hz提升到120Hz的過程中不需要改變液晶的種類,目前只知道想要採用無彩色濾光片的LCD設計時,因為MVA與TN的液晶反應速度都不夠快,那時候才需要改成OCB。
針對維修的經驗來講, A牌驅動模組也許可以在B牌使用...(維修後客人也不會發現)
面板只要尺寸相同90%的面板是可以互換的...針對以上幾點DIY似乎可行....
但是我想說的是一台LCD TV的架構遠複雜於LCD monitor....
儘管最後可以拼湊出樓主的需求.. 但是各種參數的調校以及最佳化韌體的部份
電氣特性耐用度維修QC等等, 常常會造成一般DIY user的困擾..
基於成本的考量(晚上不睡覺拼DIY也是成本)真的會比在大賣場買便宜嗎??
不過事在人為...DIY的熱血魂+勇氣 希望你可以成功
人間五十年、化天の內を比ぶれば、夢幻のごとくなり。 一度生を受け、滅せぬ物のあるべきか。
scotia wrote:
可用AD9398支援HDMI (恕刪)
恕我忍不住吐槽
AD9398...也沒有支援HDCP......(他在網頁上HDCP是打X....但data sheet裏卻是寫 HDCP 1.1...)
AD9880才有HDCP
但這兩顆都IC..... 不是solution... (也不是說IC不行啦...要省事當然是solution最好了)
而且 解析度只到SXGA...... 不到 Full HD
我想你只是沒看仔細吧...幫你點出來一下...
==============分隔線====================

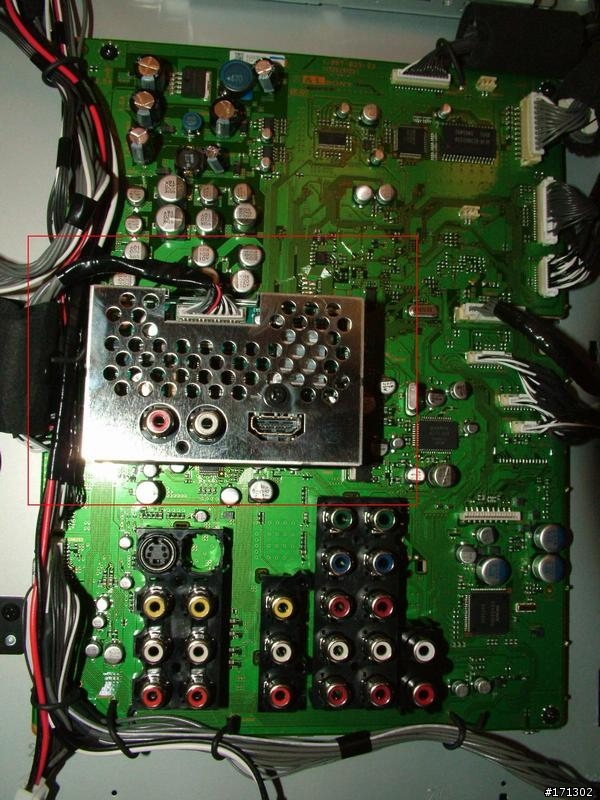

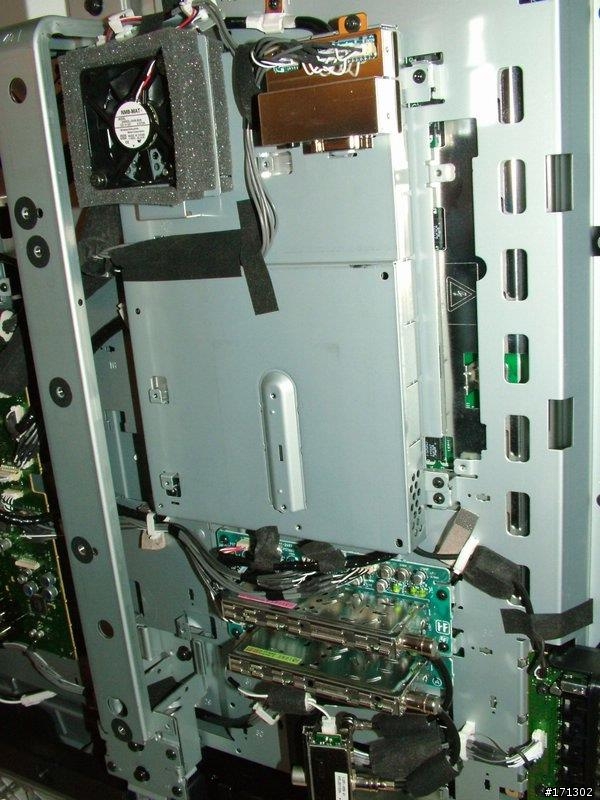

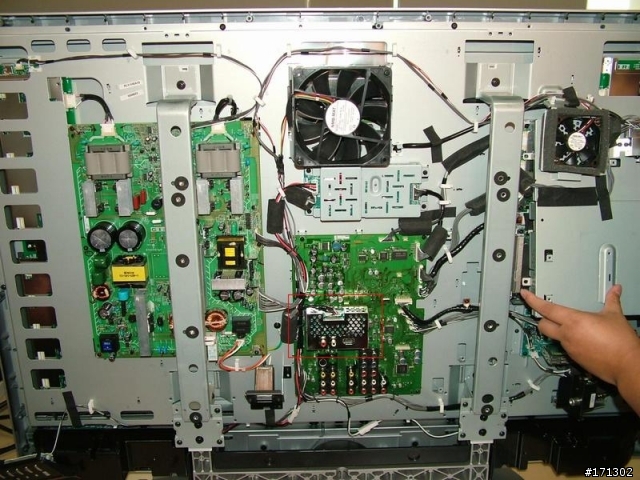

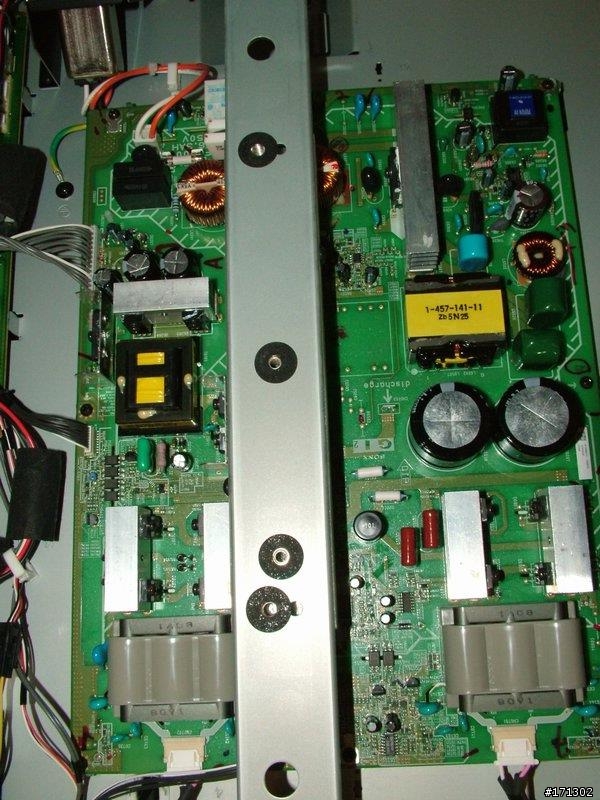

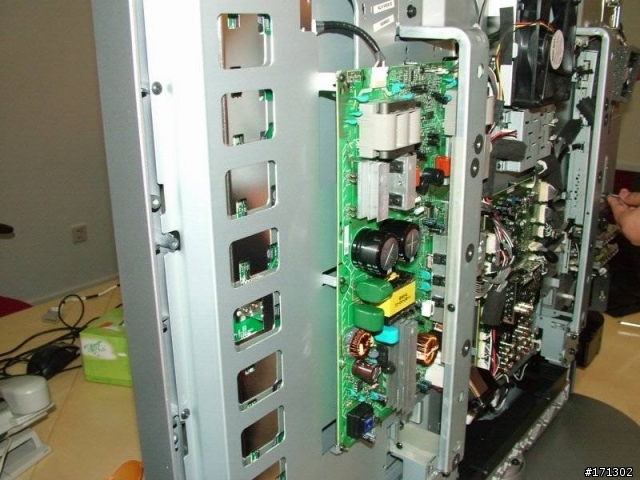

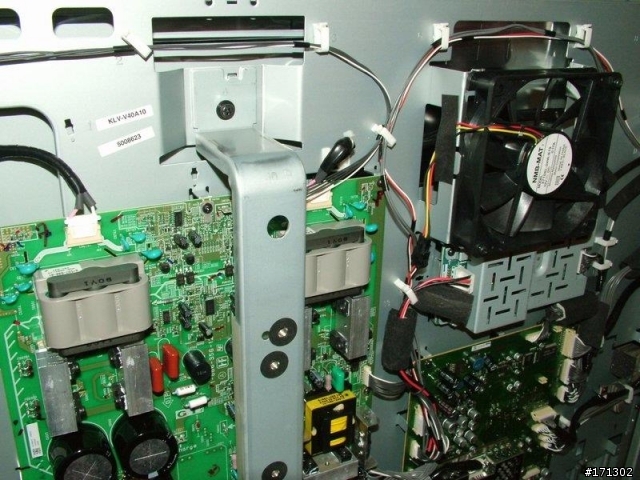

看上面的照片....樓主似乎已經"掌握"到XXX面板與XXX套件...
期待中...
