(修正)HD-A5 硬碟電源控制線路 (第4頁)

europe-chang
個人積分：48分
文章編號：31773346

48分

31樓

2011-11-05 14:50

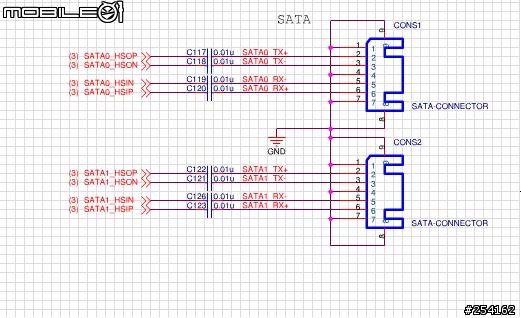

jovial wrote:
所以想焊上第二組SA...(恕刪)

一般內部的軔體也要改,不然會呼叫不到它的位置!!

所以說,這樣子用我就覺得很OK了!!

其實硬體大部份都不是個問題.....
最重要的是軟體的資源!!

正如你有50吋的液晶電視,可是卻只是拿來看第四台...
所以說讓它"適得其所"吧!!

dsanwen

dsanwen
個人積分：23分
文章編號：31773715

23分

樓主

2011-11-05 15:19

jovial wrote:
所以想焊上第二組SA...(恕刪)

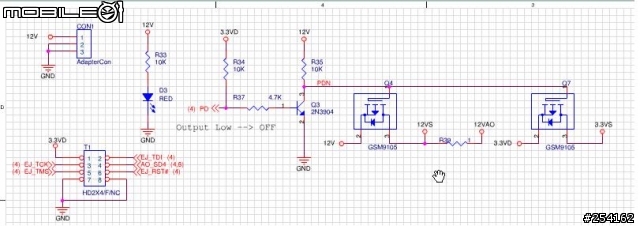

RTD1073 PIN29 其實跟 SATA 部分是沒有關連的 ^^

這個修改適用原廠韌體&PBO韌體..因為是PCB layout 錯誤導致沒辦法對硬碟斷電..原廠韌體一樣沒辦法斷電~~~

以PBO硬體來說~~PIN29 是被拿來當作POWER ON/OFF 的燈號控制線
以HD-A5硬體來說~~PIN29 是被拿來當5V/12V 的 SW 控制線

dsanwen

dsanwen
個人積分：23分
文章編號：31773892

23分

樓主

2011-11-05 15:35

uualex wrote:
感謝dsanwen ...(恕刪)

待機最簡單讓紅燈亮的方法..拉去接IR的5V...

因為這是讓紅燈恆亮..所以當待機藍燈熄滅時就可以看到機器面板亮紅燈

只是開機狀態紅藍燈則會同時亮著...看你能不能接受 ^^

或者你可以去找一顆共負極的雙色LED..一樣用上面的作法...顏色由同一個LED發出來~看起來比較不會突兀

Addyshy

Addyshy
個人積分：16分
文章編號：31774096

16分

34樓

2011-11-05 15:52

dsanwen wrote:
待機最簡單讓紅燈亮的...(恕刪)

我自己是把紅Led的正極接IR的5V，負極接USB的5V..

這樣紅燈就是關機亮..開機不亮..

uualex

uualex
個人積分：109分
文章編號：31774545

109分

35樓

2011-11-05 16:30

Addyshy wrote:
我自己是把紅Led的...(恕刪)

感謝dsanwen , Addyshy 提供的資訊,晚上有空來試看看

dsanwen

dsanwen
個人積分：23分
文章編號：31775378

23分

樓主

2011-11-05 17:42

Addyshy wrote:
我自己是把紅Led的...(恕刪)

哈哈哈!!!!!被網友先說出來了~~~~

uualex

uualex
個人積分：109分
文章編號：31780250

109分

37樓

2011-11-05 23:07

晚上改好了,我直接把紅色LED排線接機板那端拔出來,插到機板空的排線頭那(雖然電壓只有3.xV),
不過會亮好,我也不想要太亮

tcpipi

tcpipi
個人積分：2分
文章編號：31781462

2分

38樓

2011-11-06 0:05

@@今天改了一下!!不小心插錯線!!

結果冒煙嚕@@~挨唷~燒掉囉@@

dsanwen

dsanwen
個人積分：23分
文章編號：31783212

23分

樓主

2011-11-06 2:02

tcpipi wrote:
@@今天改了一下!!...(恕刪)

殘念~~~一台玩具就醬壞了 = =

book1111

book1111
個人積分：0分
文章編號：31786609

0分

40樓

2011-11-06 10:57

tcpipi wrote:
@@今天改了一下!!...(恕刪)

再送電前應用電表量看看有無短路
