(修正)HD-A5 硬碟電源控制線路 (第3頁)

rocket168cn

rocket168cn
個人積分：2350分
文章編號：31337526

2350分

21樓

2011-10-17 12:01

大大謝謝

等二手硬碟到手後，進行改裝

戳戳小老頭

戳戳小老頭
個人積分：269分
文章編號：31369460

269分

22樓

2011-10-18 18:12

dsanwen wrote:
HD-5A硬體上有一...(恕刪)

請問一下, 這樣修改好像連Q2的接腳也會動到
是這樣嗎?

神祕知識學會的成員們，有時會想要體驗塵世間的樂趣，而他們從不愁無人雇用。

dsanwen

dsanwen
個人積分：23分
文章編號：31371401

23分

樓主

2011-10-18 20:07

戳戳小老頭 wrote:
請問一下, 這樣修改好像連Q2的接腳也會動到
是這樣嗎?

Q2 , Q4分別為5V&12V個別的開關......開/關時是一起動作的

戳戳小老頭

戳戳小老頭
個人積分：269分
文章編號：31380885

269分

24樓

2011-10-19 8:40

dsanwen wrote:
Q2 , Q4分別為...(恕刪)

感謝回答, 光看照片我還以為是LDO....

神祕知識學會的成員們，有時會想要體驗塵世間的樂趣，而他們從不愁無人雇用。

balllinmouse

balllinmouse
個人積分：13086分
文章編號：31557399

13086分

25樓

2011-10-26 21:51

小弟今天終於鼓起勇氣衝下去了!

還好運氣不錯!

現在12V的風扇還有 2.5吋的硬碟可以隨著關機斷電了!

非常感謝樓主的分享!

做什麼都好，但要懂得快樂!

book1111

book1111
個人積分：0分
文章編號：31760524

0分

26樓

2011-11-04 20:30

大大你好
我照你的方式修改但關機後12V電壓還是有
我是為了裝風扇用。

book1111

book1111
個人積分：0分
文章編號：31761177

0分

27樓

2011-11-04 21:14

book1111 wrote:
大大你好我照你的方式...(恕刪)

好奇怪!
接上風扇,關閉開關,風扇也跟著關了
所以大大的方法是可用的
只是我用電錶量為何還是有電壓??

uualex

uualex
個人積分：109分
文章編號：31768881

109分

28樓

2011-11-05 9:10

感謝dsanwen 提供的資訊,昨天晚上改了三台,雖然目前沒有用到接硬碟的需求,不過看到了不改,手癢啊...

不知道待機的面板紅色LED有沒有辦法改成待機會亮?

europe-chang

europe-chang
個人積分：48分
文章編號：31769209

48分

29樓

2011-11-05 9:36

uualex wrote:
感謝dsanwen ...(恕刪)

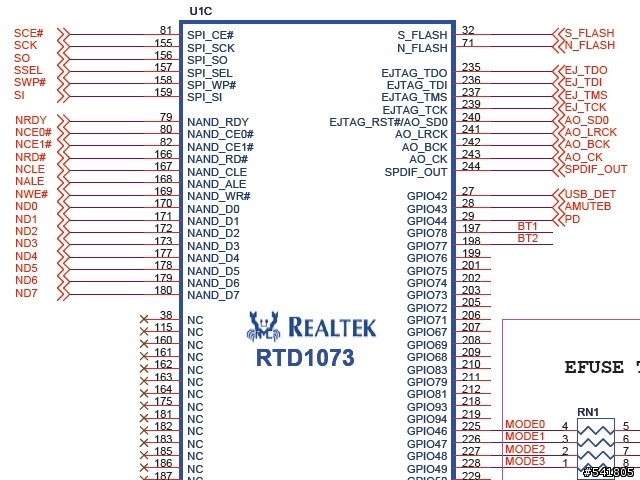

因為RTL1073的晶片提供幾組位址的控制,是針對相關軔體的..
因此,改刷非原廠軔體,相關的控制也就失效了...

像這硬碟開關的部份,也許原廠軔體可做相關的控制,但一刷機也失效...
不過RTL1073的晶片它也提供一般單純硬體控制...

所以d大也是單純利用Pin29_PD的腳位來做控制的(它是用來控制SATA第二組用的,因為沒焊上相關零件才可拿來用!!)

jovial

jovial
個人積分：3分
文章編號：31772732

3分

30樓

2011-11-05 13:57

europe-chang wrote:
所以d大也是單純利用Pin29_PD的腳位來做控制的(它是用來控制SATA第二組用的,因為沒焊上相關零件才可拿來用!!))

所以想焊上第二組SATA的話就不適用d大的改法了嗎??
