(修正)HD-A5 硬碟電源控制線路 (第2頁)

rocket168cn

rocket168cn
個人積分：2350分
文章編號：31326505

2350分

11樓

2011-10-16 21:36

請問動了這個之後
接3.5吋硬碟還需要做電源的修正嗎??

europe-chang

europe-chang
個人積分：48分
文章編號：31329905

48分

12樓

2011-10-16 23:59

rocket168cn wrote:
請問動了這個之後接3...(恕刪)

還是要喔!!因為3.5吋的硬碟需要用到12V的,但電路板有錯誤13,14,15腳誤植為1,2,3...
所以需要修正!!

改這電路只是能讓硬碟的電源部份確實關閉!!

jovial

jovial
個人積分：3分
文章編號：31331362

3分

13樓

2011-10-17 1:27

未改狀態測了接3.5"發現...推不動，不用外接電源根本開不起硬碟...
怪怪，不曉得改下去後能不能順利推動~"~

dsanwen

dsanwen
個人積分：23分
文章編號：31332507

23分

樓主

2011-10-17 5:39

rocket168cn wrote:
請問動了這個之後
接3.5吋硬碟還需要做電源的修正嗎??(恕刪)

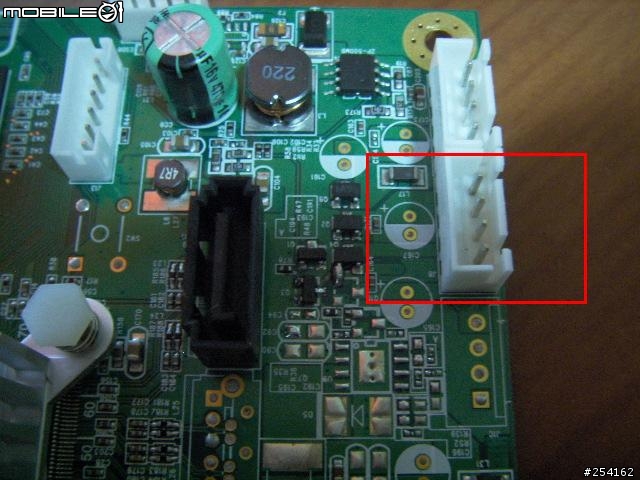

如要外接3.5吋硬碟請直接從主機板"紅框框處"拉電源線出來..3.5吋硬碟的電源就會隨著HD-5A開關機動作..

只要外接時5V&12V電源不經過2.5吋轉接板~~~~~~那轉版的layout錯誤就可以無視..

dsanwen

dsanwen
個人積分：23分
文章編號：31332543

23分

樓主

2011-10-17 6:00

jovial wrote:
未改狀態測了接3.5"發現...推不動，不用外接電源根本開不起硬碟...
怪怪，不曉得改下去後能不能順利推動~"~

1. 5V&12V"沒有透過轉板"供電卻推不動~~~~~應該是你3.5吋硬碟啟動電流吃比較大..
正常情況原廠提供的變壓器12V/2A只能應付2.5吋硬碟使用~~~要接3.5吋硬碟換個12V/3A變壓器比較保險

2. 5V&12V電源"透過轉板"供電卻推不動.....這部份你可能要先排除轉接板12V線路layout錯誤的問題先....

europe-chang

europe-chang
個人積分：48分
文章編號：31332684

48分

16樓

2011-10-17 6:58

昨天將那組可開關的12V電源,pass到下面的接點做一個散熱風扇的電源...

改裝後!風扇可正常工作,但是卻發覺有點吵,結果又把它給拆了!!

看來只好找大塊一點的散熱片了...

陳雨

陳雨
個人積分：38分
文章編號：31332970

38分

17樓

2011-10-17 8:03

europe-chang wrote:
看來只好找大塊一點的散熱片了......(恕刪)

我也還在想怎樣才好，現在用一個5x5x2的散熱片黏在原本散熱片上

用風扇熱還是悶再殼裡，最好是鼓風式把熱吹出去

有人喜歡扮演科南，推理能力卻連毛利小五郎還不如

rocket168cn

rocket168cn
個人積分：2350分
文章編號：31333256

2350分

18樓

2011-10-17 8:38

可惜了它漂亮的鐵上蓋
如果能用上上蓋來散熱的話，就不會怕太熱

jovial

jovial
個人積分：3分
文章編號：31333669

3分

19樓

2011-10-17 9:09

dsanwen wrote:
1. 5V&12V"...(恕刪)

一開始測的時候是利用轉版加上SATA訊號電源合一的延長線拉出來接3.5"WD硬碟
，發現硬碟沒反應後就不用轉板直接拉出來接外接電源了...

機器輸入原本吃12v 2A改成12v 3A不會對機器造成負擔嗎?

dsanwen

dsanwen
個人積分：23分
文章編號：31334431

23分

樓主

2011-10-17 9:49

jovial wrote:
一開始測的時候是利用轉版加上SATA訊號電源合一的延長線拉出來接3.5"WD硬碟
，發現硬碟沒反應後就不用轉板直接拉出來接外接電源了...

機器輸入原本吃12v 2A改成12v 3A不會對機器造成負擔嗎?(恕刪)

1.你是透過轉板利用SATA&電源延長線供電...但轉板12V迴路是錯的!自然無法驅動3.5吋HDD!

2.給機器12V/3A不會有任何問題的!
