diy高增益數位天線diy

主動式天線不能與被動式天線相提並論,所在區域若本身收訊強度夠,那真沒有必要去買主動式天線,浪費錢又不好用。我家本身也是看數位電視節目,所使用的室外天線是被動式的,收的清楚又穩定,而我家鄰居,最近買了PX牌號稱有20dB放大的主動式天線(還向我炫耀),結果還收不到訊號,那不是很殘念?最後還是偶去幫他處理。
從一樓樓主所SHOW出的照片資料來看,這可能是專業級大師,值得拍手鼓勵
樓主設計這天線 FEED為SMA 50歐姆

一般電視阻抗75歐姆

這樣不會阻抗不匹配嗎?

MOSIKA wrote:
樓主設計這天線 FE...(恕刪)

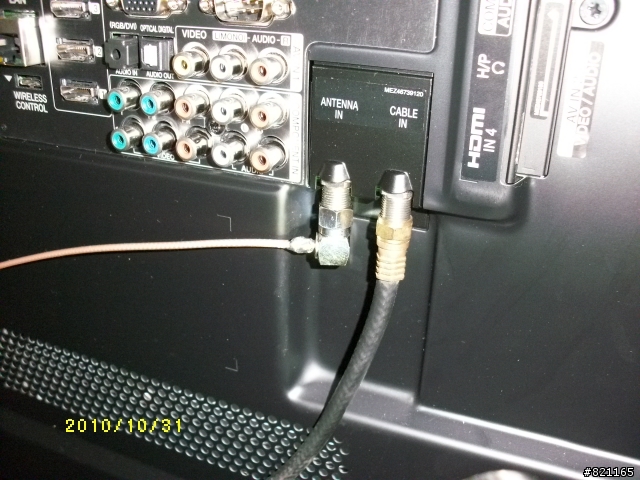

您說的是這顆接頭嗎 如果是這顆接頭他是F CONNECTOR 75毆姆的
而線材是RG179的也是75毆姆的歐
因為職業是從事RF CONNECTOR以及ANTENNA設計所以
比較奇怪的材料都容易取得 可能是因為它長相比較奇怪讓您誤認為SMA了
他只是一顆普通的90度的F TYPE
milk.fish wrote:
主動式天線不能與被動...(恕刪)

可是很難知道自己家的電視收訊環境訊號強度夠不夠呀....
主動式天線拿去室外放反而不如被動式天線!?我還以為它可以當被動式用呢...頂多就是不再增益....
結果隔壁的你是怎麼幫她解決的呢?
supersd wrote:
可是很難知道自己家的電視收訊環境訊號強度夠不夠呀....
主動式天線拿去室外放反而不如被動式天線!?我還以為它可以當被動式用呢...頂多就是不再增益.......(恕刪)

基本上在都市地區都有一定的訊號強度, 難道您是在郊區? 主動天線應該不至於如此不堪, 頂多放在室內也能使用, 沒有說出具體區域實在無法說服我.

PS: 您的住家是?
可以請樓主由上往下拍及多幾個方向的照片嗎?因為從設計圖看起來,好像天線那塊板子跟底下接地的板子是連一起的;另外請問一下,上面那塊是放在下面那塊的中央,間隔五公分,還是靠一邊

millerliu wrote:
基本上在都市地區都有一定的訊號強度, 難道您是在郊區? 主動天線應該不至於如此不堪, 頂多放在室內也能使用, 沒有說出具體區域實在無法說服我.

PS: 您的住家是?


你要問的是milk.fish版友的家吧?
我的觀念跟你一樣~買主動式是保險作法,效果應該是比被動式的好,頂多就是住的地方訊號不錯,那就是多花了點錢,變成室內也能用~
就有請milk.fish板友解釋一下為何主動式的會如此不堪了
先說一下原由,這樣會比較清楚些。
我鄰居聽說數位電視有15台,所以就自行到電器行購買天線(PX牌)及接收盒(器),天線裝完之後,結果只有收到9台,而且會停頓(格),所以又到電器行問老板要怎麼處理?老闆建議購買一個放大器就可改善,為配合天線,所以又買PX牌的。裝上後是有改善,但還是只收到9台,偶爾停格一下。後來鄰居就沒有再去找電器行,因為已有他想看的民視。
有一天,不明原因電視遙控器設定跑掉了(萬用遙控器),害他沒電視看,倒垃圾時就問小弟我能否幫他處理,經過一番努力後,電視可以看了,但我覺得奇怪,怎麼數位電視只有9台?於是幫他查線路,拆除放大器後先搜尋,還是一樣,心想問題應該出現在天線,就再問鄰居看是否方便讓我看一下天線?查看後發現,鄰居所使用的是YAGI天線,所以是有所謂的指向(方向)性,結果裝反了(方向相反),經調整180度後,就收到15台了,且訊號都OK,此時想說原本人家就有裝放大器,就再給他裝上去,結果產生停格(因訊號太強而造成飽和),所以就給他拆下來,鄰居問為什麼,只有簡單的回答:訊號強度夠,所以不用裝放大器(浪費電),鄰居這時開始OOXX電器行,我也只能在一旁苦笑,這就是整體過程。
一般主動天線,不管是室外用或室內用,都有分放大器外加式與內建式兩種,不管內建或外加,只要沒有通電,幾乎接收都會出現問題。
在台灣地區,若使用室外天線,較建議使用放大器外加式,而室內則會建議使用放大器內建式。
若選擇YAGI天線,最好知道當地的發射站在那,不知道的話,可看一下左鄰右舍怎麼架設,一樣畫葫蘆,大致上都OK。
天線一般有分全向性與指向性,若什麼都不道的人,建議使用無指向性,若是那種小豬尾巴底座有磁鐵的,磁鐵可吸在鐵框上,這樣有效果會比較好。
以上回覆,若有不清楚之處,大家可再討論。
PS!前封可能寫的太快,不是指PX牌不好,而是那位電器行的老闆太黑心了吧!只是PX牌有一款接收機很會當機,且切換速度慢,這部份殘念罷了(就不要叫我提供型號,以免被PX牌工程師
milk.fish wrote:
有一天,不明原因電視遙控器設定跑掉了(萬用遙控器),害他沒電視看,倒垃圾時就問小弟我能否幫他處理,經過一番努力後,電視可以看了,但我覺得奇怪,怎麼數位電視只有9台?於是幫他查線路,拆除放大器後先搜尋,還是一樣,心想問題應該出現在天線,就再問鄰居看是否方便讓我看一下天線?查看後發現,鄰居所使用的是YAGI天線,所以是有所謂的指向(方向)性,結果裝反了(方向相反),經調整180度後,就收到15台了,且訊號都OK,此時想說原本人家就有裝放大器,就再給他裝上去,結果產生停格(因訊號太強而造成飽和),所以就給他拆下來,鄰居問為什麼,只有簡單的回答:訊號強度夠,所以不用裝放大器(浪費電),鄰居這時開始OOXX電器行,我也只能在一旁苦笑,這就是整體過程。.(恕刪)

這種爛技術滿常見的, 特別是關於無線電的問題, 許多人根本沒有完整知識, 只知其一不知其二. 以前去泰一電器(夠出名吧!)買FM廣播定向天線, sales回說: FM廣播不用天線! 這也是不懂裝懂.

millerliu wrote:
這種爛技術滿常見的,...(恕刪)

小弟住南部,泰一電器好像在北部
部份電器行的人員,對於數位電視問題似乎也是...,自己是喜歡實際作業來驗證,鄰居家有數位電視接收的問題,也都很幸運一一處理完成
許多產品規格,說真的,消費者怎樣去測?只能去相信廠商,但廠商真的是依此規格出貨嗎?或許還是有,但100%都有嗎?嘿嘿...看商業道德囉!所以最可憐的還是消費者
