sam2814 wrote:
T字型接頭不能使用電...(恕刪)
我家頂樓預留的天線接下來到四樓就是T型接頭...訊號很差...
而且三樓前後房間的訊號更差...更不用說是從三樓後面再接下來的二樓浴室...
請問大大,
除了我把末端的線路改用您建議的終端用壁內分配器外...
還有甚麼方式可改善第四台的收訊呢?
(ps:除了控制箱及接電視外.所有線都在管璧內,另外一二樓及地下室訊號都還不錯)
如果日後想在頂樓架數位天線...那跟第四台的改善方式一樣嗎?
badbad wrote:
我家頂樓預留的天線接...(恕刪)
個人覺得應該先釐清問題點所在，依您文中敘述好像只有二樓TV~二樓浴室這段訊號有問題，那四樓TV這個點呢？個人提出以下幾點請參考：
1. 在【一樓控制箱】內將「有線電視來源」這條線先跳過分配器，以「F雙母接頭」直接接在往【二樓TV】這條線上，到【二樓TV】這個點檢查收視是否清晰，若訊號不理想將壁內分配器拆出來，將來源同軸線拉出來直接接電視看看，以此來釐清問題是出在「前」還是「後」，還是壁內分配器？
2. 【二樓TV】這個點問題排除之後再往下處理另一個點，問題有可能是纜線、接頭、壁內分配器，總之先將問題範圍縮小再來排除會比較容易。
3. 以上述方法排除這個迴路問題之後再將一樓控制箱內分配器接回去，若訊號又變成不良那有可能分配器有問題或來源訊號太弱，那就要換分配器看看或加個訊號放大器，以這個電路結構來說，在一樓控制箱內加個放大器是應該要的。
4. 四樓與戶外天線這種接法不正確喔，除了T字接頭有阻抗匹配問題之外，無線數位與類比頻道是跟有線電視重疊的，這種接法會互相干擾，建議先拿掉。真的有收視無線台的必要，那建議將室外天線一直拉到一樓控制箱內，在分配器輸入端接一個一對二天線切換開關，同一時間只能選擇一個來收視。另建立一迴路來收視無線電視也是可行的，只是工程浩大似乎沒這個必要！
ysc_kyy wrote:
個人覺得應該先釐清問...(恕刪)
抱歉，可能我語焉不詳，依我發文在182的圖及敘述再補充解釋：
沒有接上放大器前...
1. 一、二樓及地下室的訊號都不錯...甚至我最常看的104霹靂台都還不錯..
2. 四樓的訊號是差了點...但只要接上從一樓分配箱直達四樓的線也有不錯的收訊...所以如果只要看第四台,四樓的問題應該比較好解決...
3. 但是三樓整層及二樓浴室就很差了...因為三樓的線是從「二樓」接到「三樓前面房間」再接到「三樓後面房間」，最後的末端在「二樓浴室」...所以訊號好壞是 1F=2F >> 3F前 > 3F後 > 2F浴室
目前構想是想==>
1. 在一樓接MOD...
2. 其餘各樓層接收來自頂樓的無線數位天線訊號(想用NPE-4DXB這款數位天線，不知好不好？)
3. 2F 浴室不接電視...將3F後面房間的壁內分配器接sam2814大大在第12頁172層提到的線路終端用壁內分配器
4. 地下室只留一條線...也是接sam2814大大在第12頁172層提到的線路終端用壁內分配器
5. 將建商接的壁內分配器（一進一出一電視）的改成sam2814大大開版提到的中繼2輸出壁內分配器(不過不知在哪裡可以買到? 一般量販店及99大賣場好像都沒看到)
問題:
1. 四樓該怎麼改善，可讓數位天線的訊號能讓2F & 3F整層 & 4F 及地下室電視都能收訊還不錯?
2. 2F 跟 3F 訊號差太多..現在懷疑在2F到3F的線出問題...我會用您教的方法直接用「F雙母接頭」接到三樓試看看

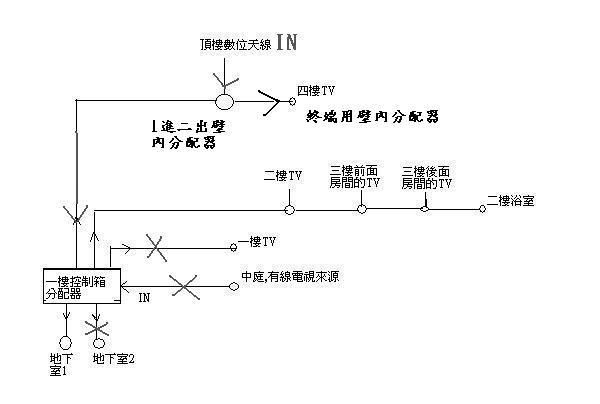

3. 預想接數位天線後的配置圖如下: 四樓要增加一個終端用壁內分配器及一個一進二出分配器(下圖寫錯了)，一樓的控制箱變為一進二出分配器...我有需要裝分歧器嗎? 到現在還是很不瞭解分配器及分歧器的分別
badbad wrote:
抱歉，可能我語焉不詳...(恕刪)

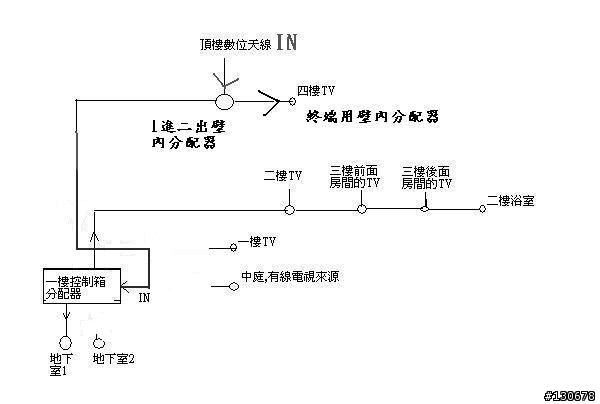

您的圖修改如下：
從四樓下來的無線天線要接在分配器IN端子上，而且分配器最好換成夠用就好的1進2出，太多輸出的分配器沒用到的輸出即使沒接線還是有分配訊號，對正常使用的輸出端子反而減弱訊號。
不過不管繼續使用第四台還是換成無線數位系統，二樓到三樓這個迴路還是一樣要先改善，要不然無線數位台還是有一樣的問題.......
其實個人覺得第四台還是保留比較好，多台電視攤下來也不算太貴，MOD也要月費而且一個帳號只能接一台電視，無線數位則是每台電視都要一個數位機上盒，整個換裝下來也是一筆費用.......
分配器就是將輸入訊號平均分配在每一個輸出端子上，電路的結構是星狀配線，也就是每一個出線口獨立拉一條電纜到分配器。而分歧器的端子是一個IN一個OUT還有若干個BR，IN-OUT之間幾乎是直通狀態，訊號損失較小，BR是接電視與IN-OUT之間訊號衰減比較大，採幹線狀配線，由於分歧器這種特性，多個串接之後才不至於前後出線口訊號強度落差太大，一般來說壁內分配器都是屬於「分歧器」.......
ysc_kyy wrote:
您的圖修改如下：從四...(恕刪)
補充說明分配器及分歧器規格
分配器一般指IN - OUT為平均損失，有2, 3, 4, 6, 8 way
Insertion Loss IN - OUT (dB) 插入損失(dB單位)
2way 3.7
3way 5.8
4way 7.5
6way 9.3
8way 11
分歧器為IN - OUT及In - Tap(BR)衰減值不同，
有2, 4, 8 way輸出，
8, 12, 16, 20, 24 dB，5種型號。
Insertion Loss (dB)插入損失(dB單位)
08dB----In - Out 3.0，In - Tap 8.5
12dB----In - Out 1.7，In - Tap 13
16dB----In - Out 1.3，In - Tap 16.5
20dB----In - Out 1.2，In - Tap 20
24dB----In - Out 1.2，In - Tap 24
