時代的眼淚,SONY CRT KV-32DX850維修紀錄

04年出產的SONY CRT KV-32DX850沒想到到了上周出現了開不了的狀況。

正常可以開機時,最大可以開1080i ,靜態畫面下還是很棒的!!!
但實際玩遊戲還是用720P來遊玩~

時代的眼淚,SONY CRT KV-32DX850維修紀錄

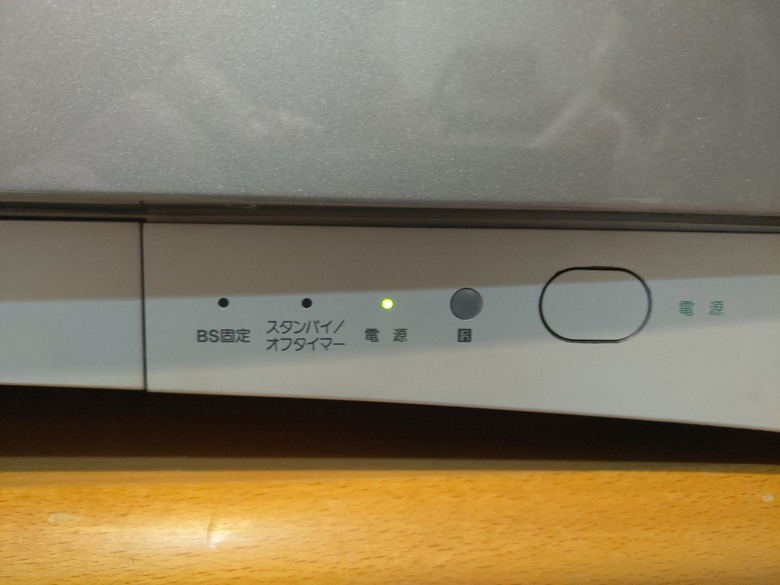

正常開機時,開機電源燈號亮綠燈
有問題時,開機會沒有畫面然後大約10秒後開機燈號會切到到左邊的待機燈號閃9下!!!
時代的眼淚,SONY CRT KV-32DX850維修紀錄

感覺應該是中了SONY特有的MCZ3001DB的問題...

搜尋一下所看的到的文章,更換這兩顆不是很困難。困難的是拆電視以及怕被電視電到!!!

但是不修又不行,所以只能硬著頭皮上了。

這期間也在另一個討論網站上myAV上搜尋一些資訊。
也有注意MCZ3001DB可能有假貨的狀況,所以在淘零件時有注意一下。


然後淘寶購買的MCZ3001D、MCZ3001DB終於在到貨了....

因為看討論說這個料有“假貨”,所以選了兩家來購買
第一家一顆是3.34人民幣

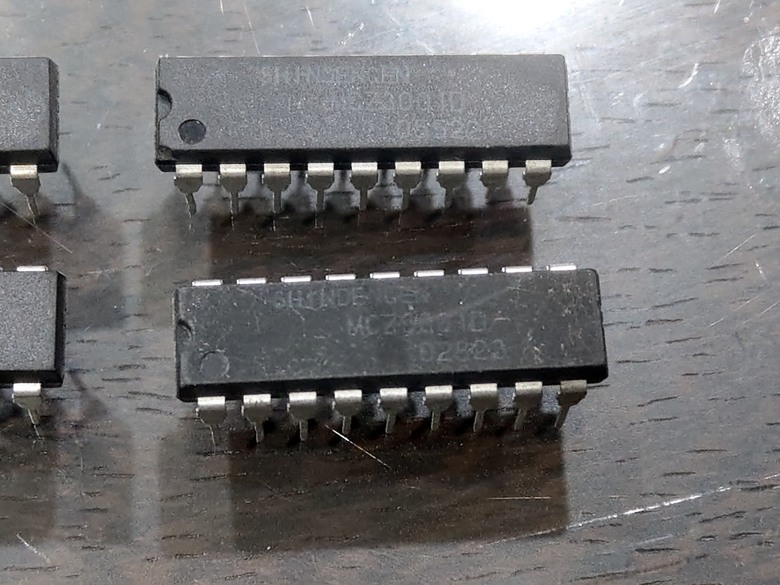

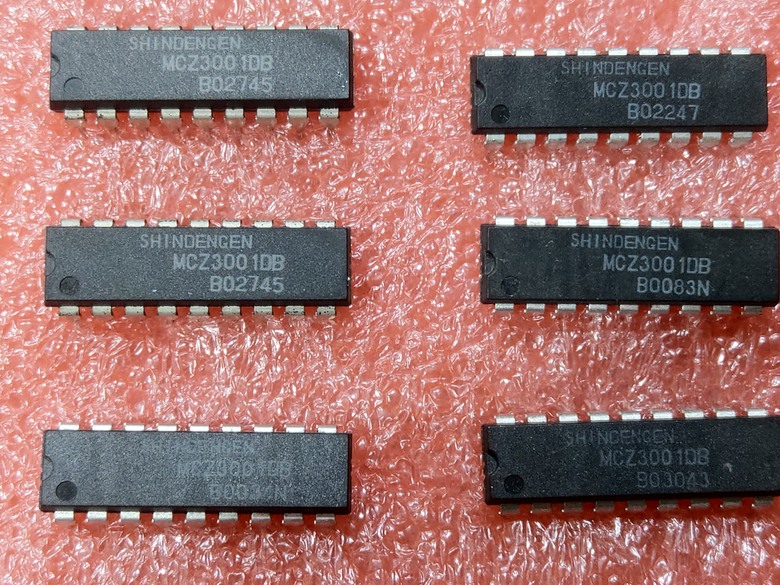

買了六顆MCZ3001DB和六顆MCZ3001D,但這六顆MCZ3001DB是感覺“好像”是假貨。
SHINDENGEN的G字好像跟原本的不太一樣
但是不確定這樣是不是傢伙,先暫時當作有問題先不要用
時代的眼淚,SONY CRT KV-32DX850維修紀錄

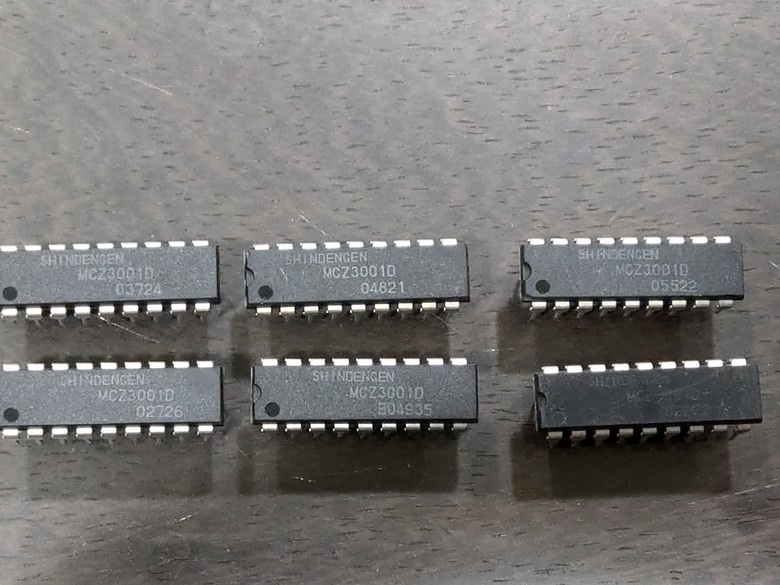

另外六顆MCZ3001D如果依上面的方式來判斷,感覺是真貨。但是右下角那顆感覺怪怪的。
雷刻的字體應該不會這麼不清楚吧!
所以也先打入冷宮...

反正便宜....沒關係
時代的眼淚,SONY CRT KV-32DX850維修紀錄
時代的眼淚,SONY CRT KV-32DX850維修紀錄

另一家標榜出貨都會上機測試但是價格比較貴,是13人民幣。

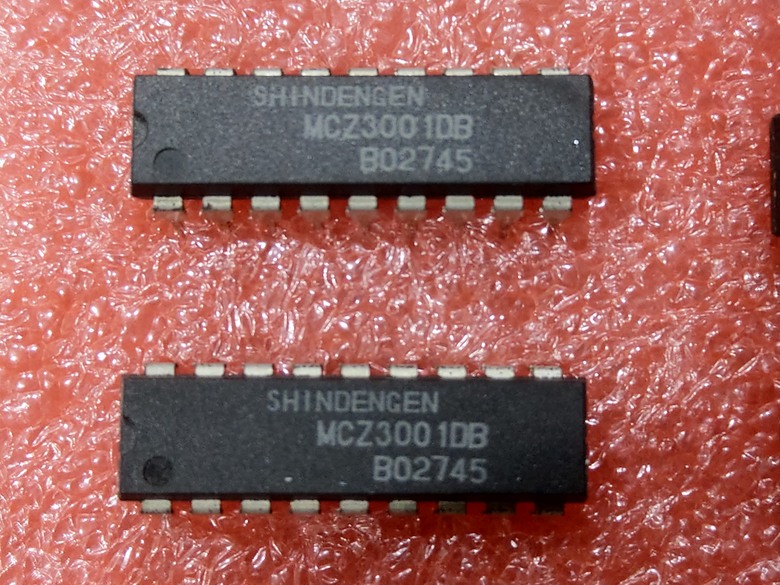

就目檢來看應該是真貨的感覺,賣家又有標示出貨前有測試所以就先用這家的料件來做維修。
時代的眼淚,SONY CRT KV-32DX850維修紀錄

所以這次維修先用比較貴的那家的料。

下面是拆電視PCB板上的料來做比對
這兩顆是原本電視上的(原來已經改用MCZ3001DB了!)
時代的眼淚,SONY CRT KV-32DX850維修紀錄

跟較貴的那家的料來比較,感覺應該是真貨了!
時代的眼淚,SONY CRT KV-32DX850維修紀錄

然後這次維修加上了可快拆的IC座,方便以後可能的維修更換
所以還淘了銅散熱器,尺寸剛好是22*8*7高
直接黏在IC上面來幫助散熱
時代的眼淚,SONY CRT KV-32DX850維修紀錄

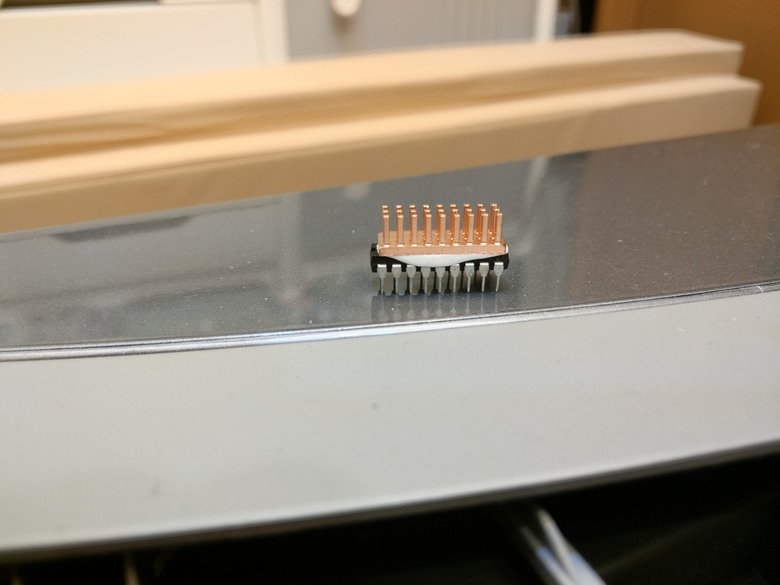

看起來尺寸很合,長度差一點點。
如果散熱柱可以更高散熱效果應該更好吧~
時代的眼淚,SONY CRT KV-32DX850維修紀錄
時代的眼淚,SONY CRT KV-32DX850維修紀錄

再加上用高效速乾固定用導熱矽膠來黏合,這樣應該至少不會讓MCZ3001DB熱死...
時代的眼淚,SONY CRT KV-32DX850維修紀錄

電視的屁股
時代的眼淚,SONY CRT KV-32DX850維修紀錄

脫掉他的褲子
時代的眼淚,SONY CRT KV-32DX850維修紀錄

不是專業的不要亂碰的印象管
時代的眼淚,SONY CRT KV-32DX850維修紀錄
時代的眼淚,SONY CRT KV-32DX850維修紀錄

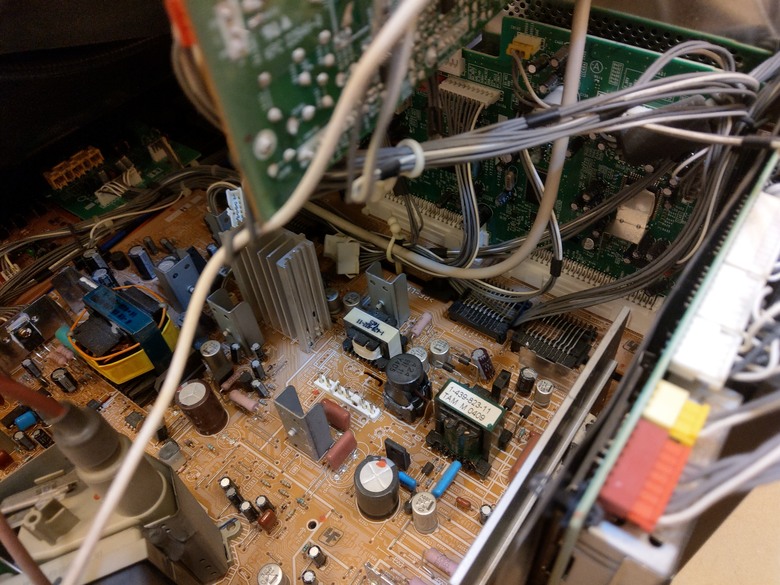

然後看到了要動手術的PCB板
時代的眼淚,SONY CRT KV-32DX850維修紀錄
時代的眼淚,SONY CRT KV-32DX850維修紀錄

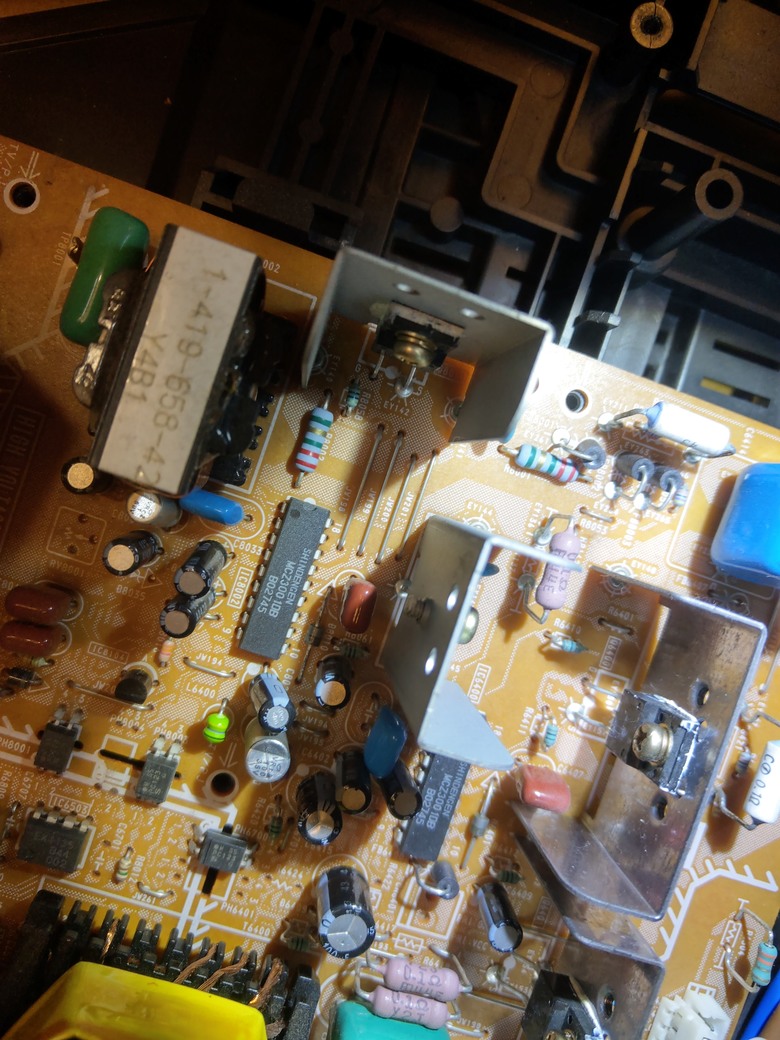

兩顆要更換的MCZ3001DB
時代的眼淚,SONY CRT KV-32DX850維修紀錄

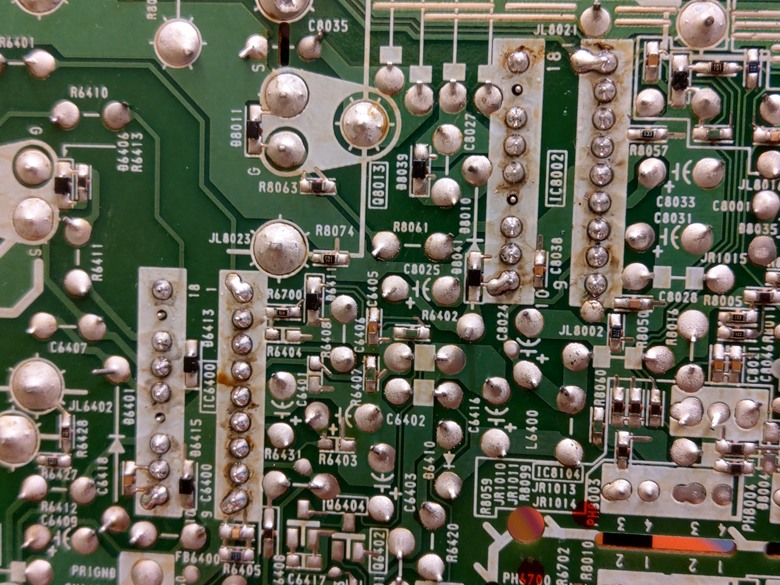

直接上電烙鐵和吸錫器然後焊上IC座,焊接點處理的不錯
時代的眼淚,SONY CRT KV-32DX850維修紀錄

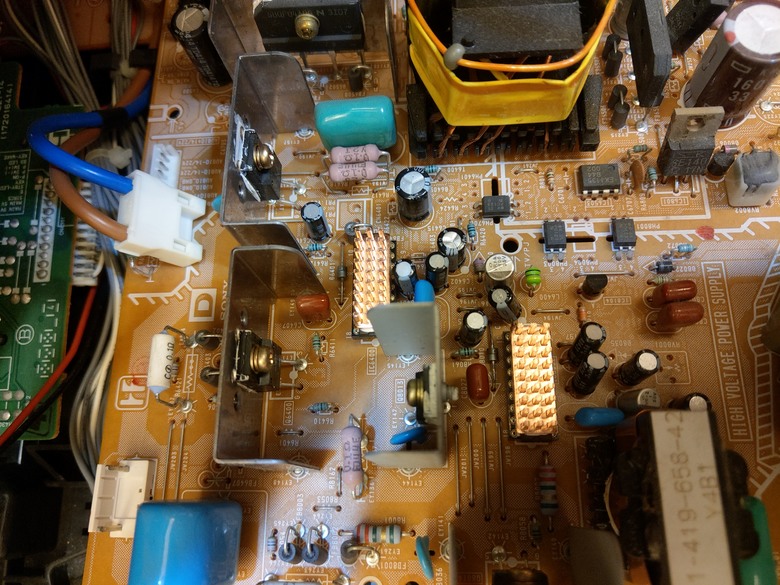

然後把跟散熱器黏合好的MCZ3001DB裝上準備合體(一顆已經裝上了,拍一顆來表示一下)
時代的眼淚,SONY CRT KV-32DX850維修紀錄

MCZ3001DB裝上IC座
時代的眼淚,SONY CRT KV-32DX850維修紀錄

因為要快速處理所以直接在房間弄。
從下午五點弄到八點,從剛開始怕被電到到後來無所謂了直接坐在地上焊接。


完工之後上電開機
電視順利啟動,畫面出現了!

測試開關機幾次都可以正常顯示畫面,應該就是表示維修成功了。
這台電視又可以陪我一陣子了。

因為小屁孩要睡覺所以就用1080i的艾爾登法環來結束這回合了。
但後面還是調回720P來玩~

時代的眼淚,SONY CRT KV-32DX850維修紀錄

維修金額大約600元...值得!!!
接下來就看看可以撐多久了!

老婆終於有電視可以看了,這個才是重點...
2024-03-23 23:21 發佈
太強了,你用20年了
我的32dx650用三年就壞3001,花六千又用三年多又壞了(沒修)
換用p牌46"電漿用11年,今年年初二壞了直接回收,買p牌65" mini led
wingth wrote:
太強了,你用20年了
我的32dx650用三年就壞3001,花六千又用三年多又壞了(沒修)


其實這台買了一段時間,剛開始買的時候是為了玩PS2、PS3才買了
可以開720P/1080i感覺很炫!!!!
這時候CRT已是末日黃花,PDP和LCD互相競爭。
結果也可想而知,LCD大獲全勝

而這台也是因為價格考量所以沒有買更高規的HR500而是低一級的DX850
當初還是跟阿母借錢買的(二專屁孩時期)
後來初期大概用一年左右,看看第四台以及打電動用不到2年就閒置生灰塵了
實際開始使用是在2021年2月開始
所以大概也跟你一樣三年左右出問題

能用就繼續用下去了
yrc
yrc

PS2 搭配 AV Multi 端子玩 Tourist Trophy 是可以開到 1080i。即使是 PS1 接了 AV Multi 端子,其他的類比端子都只能靠邊站。

2024-03-25 19:24
ycytw
ycytw 樓主

一切都是浮雲啊~ 看看現在的螢幕又大又香[XD]

2024-03-26 15:52
SONY如果當時在那兩顆MCZ3001D幫他加散熱風扇不知道會不會比較耐用
chanp

會,但風扇會先掛[XD]

2024-10-27 0:05
ycytw
ycytw 樓主

而且灰塵應該會更多~ 但風扇掛比較好維修的感覺~ XDDD

2024-11-07 18:46
t65k2lin wrote:
SONY如果當時在那兩顆MCZ3001D幫他加散熱風扇不知道會不會用耐用


應該會歐,因為感覺是熱死的。
我在外國的avsforum論壇也有看到這個問題的修復教學
SONY的電視都是死在這邊
Sony Trinitron WEGA RLOD Twenty Dollar Repair Guide

我也有想過裝一顆風扇加強散熱
但是沒有準備也沒有線路,不確定哪邊的電壓可以拉來用所以就算了...
先修復可以用就好了~
Brian 168

可以貼鋁合金散熱片。

2024-10-27 1:48
ycytw
ycytw 樓主

因為空間關係所以只能貼比較貼合IC尺寸的銅散熱器我覺得這個應該就很夠用了~

2024-11-07 18:48

版主大大 您好 這台是神物呢🤩🤩🤩
如果未來要讓他退休 可以收嗎? 嘻嘻
Tom bear0718 wrote:
版主大大 您好 這台...(恕刪)


沒有到神物啦
再上去還有HD900、後繼機的HR500這兩台才算是消費型的神物
我是低一階的
而且離他要退休應該還有一段時間,要換都至少要等到他壽終正寢了或是老婆大人要換
她看得還蠻滿意的...

CRT這東西有舊加減用,沒有也不要特別收啦~
除非是很便宜的出清....
(MYAV上面之前有人賣36HD900 2000元...)

如果沒有特別需求的話...就別再留戀CRT了
體積、重量真的是硬傷啊~
eno03

真的,還有耗電跟過熱風險,前幾年看過新聞有人家裡火災,起火點是老CRT電視

2024-11-09 1:33
ycytw
ycytw 樓主

除非是電容爆掉否則應該很難燒起來才是~ XDDD

2024-11-11 14:45
真是有心人,我以前的日規Sony CRT都送給回收了。
ycytw
ycytw 樓主

時代的眼淚啊~~~

2024-11-11 14:40
哇,你敢拆開修,這一台顏色很漂亮,能修好恭喜啦
ycytw
ycytw 樓主

真的,能用就盡量使用發揮它的最大價值

2024-11-11 14:39
光是找零件就是一大難題
勝在自己動手修有成就感
是我的話拆完可能就裝不回去
benson0110

一般人不要學內,CRT內部是極高電壓

2024-11-08 19:15
