日前剛入手國際58EX750W，畫質很滿意，這幾天小做研究才知道這台是用側光式的背光，昨日去音響店買線材與老闆閒聊，說目前用LED背光的液晶電視只有直下式背光機型可做到分區控光，也是最好的背光型態，而側光式背光主要是用導光片把側邊LED發出的光導到整塊面板，故沒辦法跟直下式一樣做到區域控光，所以漏光的狀況會比直下型背光來得明顯。
但令人不解的是既然58EX750W是用側光式背光，為何在產品規格上仍標註分區控光呢？SONY 55X7000D背光是採用直下式，但在規格卻是標全域控光，並非區域控光，代表直下式不一定就與分區控光畫上等號，再2個例子，三星55KS7000與SONY 55X9300D背光同是用側光型式，但卻標註為分區控光，這代表側光式背光是有能力做到分區控光。只是以背光原理來看，直下式做分區控光很容易理解，側光式就不太懂了，側光式的背光要做到分區控制是要如何辦到？有沒有比較懂的板友可以分析一下這其中的差異呢？謝謝
[IMG]http://i18.tinypic.com/47soxgy.jpg[/IMG]
2017-09-01 11:44 發佈
跟有無分區控光無關，所以可簡單分為4種:
1.無分區控光+直下式(厚)
2.無分區控光+側光式(薄)
3.有分區控光+直下式(通常分區較多)
4.有分區控光+側光式(通常分區較少)

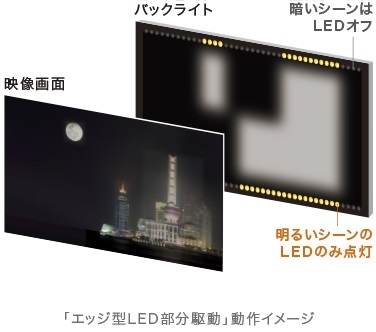

側光式因為LED放在邊緣，導致分區控光只能做成長條狀，分區數不如直下式
好一點的是上+下邊緣，中間有一個分隔，這樣分區就變比較多
今年SONY X9300E/X9400E不知道是什麼黑科技
側光區控也能精準控制單一區塊發光，分區數量還比直下區控的X9000E多
若想測試自己的電視有無分區控光(設定要記得打開)
可以關燈之後，電視背光全開，接PC弄個全黑桌面
然後開一個記事本，調成電視10%大小的正方形
左右移動視窗測試背光是否會跟隨位置點亮，有的話就是有分區控制
也可以上下移動測試背光有無分成上下2區塊，或者更多區塊
SKAP wrote:
今年SONY X9300E/X9400E不知道是什麼黑科技
側光區控也能精準控制單一區塊發光，分區數量還比直下區控的X9000E多(恕刪)

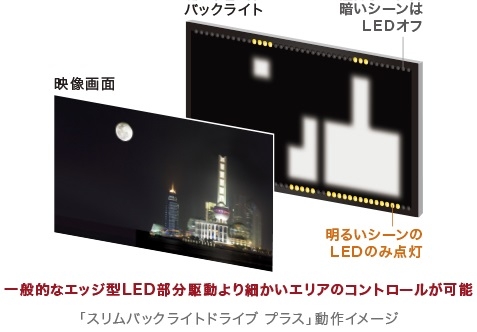

Sony官網的說明
「雙層側光式背光結構將光線導向需要之處」
「超薄背光驅動技術+有兩層導光板，可以進行精準的局部調光控制」
有個網頁介紹直下式、側光式背光的區域調光原理，可以參考看看
不過雙層側光式背光結構在當時還沒有問世
傳送門
其實在多年前有個技術叫做 PALC (plasma addressed liquid crystal)，理論上可以控制單個 pixel 的背光亮度
不過因為成本高、製程複雜，比 PDP 早幾年就夭折了
有興趣可以 Google 看看，懷舊懷舊
SKAP wrote:
那請問之後的SONY廣色域機種，若不是量子點，是如何做的?
我一直以為有了量子點技術之後，WLED背光的LCD才開始有廣色域...(恕刪)
Sony 在宣傳上其實只有說是 TRILUMINOUS 三原色技術，並沒有強調背後使用的技術。
為何在 2014 後沒有繼續用 Color IQ，這個我不清楚。
2015 後 Sony 有些廣色域機種是使用 KsF 螢光粉的 LED。
一般白光 LED (WLED) 使用藍光 LED 晶粒去激發黃色 YaG 螢光粉，混合晶粒的藍光與螢光粉的黃光變成白色光線。
這樣的白光透過 LCD 的彩色濾光片 (color filter, CF) 後，綠色會偏黃綠，紅色會偏橘紅，因此演色性並不好。
解法是使用主波長較低一點的螢光粉來改善綠色，並添加紅色螢光粉來改善紅色。
上面提到的 KsF 螢光粉就是這樣的原理，也有其他類型的高演色性螢光粉。但不過這些新的螢光粉在發光效率、壽命與價格都比不上原本的 YaG 螢光粉。
其實高演色性 CCFL 也是同樣的原理，更換藍色、綠色跟紅色螢光粉。
