diy高增益數位天線diy

嵐天使
個人積分：7分
文章編號：23300149

7分

樓主

2010-10-21 20:39

剛買了LG 47LE5500 接了數位天線後畫質還算不錯但斷斷續續接收訊號實在不敢領教
於是自己DIY了一組 PATCH 天線
材料如下:
1. 5CM厚的紙箱
2. Coaxial cable RG59(第四台的線) 或RG179
3. 23X21公分鋁箔(天線本體) 40X40公分鋁箔(反射板)如果有金屬平面的話
40X40的鋁箔可以省略直接將地線與金屬平面導通

組裝方式如下

diy高增益數位天線diy

如果有材質更硬的導通材料如鐵板就更好可以做得更堅固

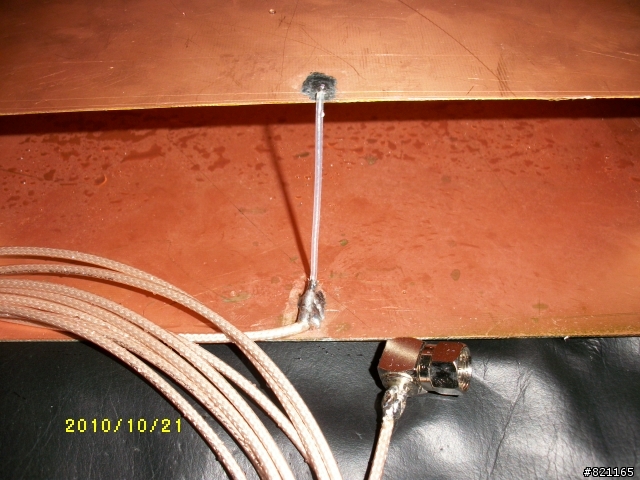

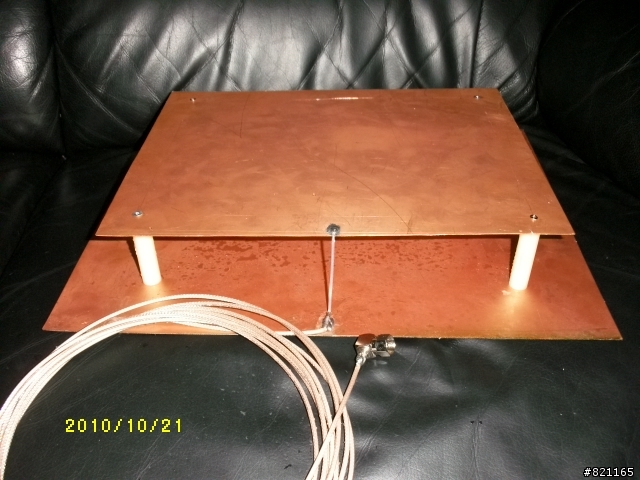

如下圖我是用PCB板製作的

diy高增益數位天線diy

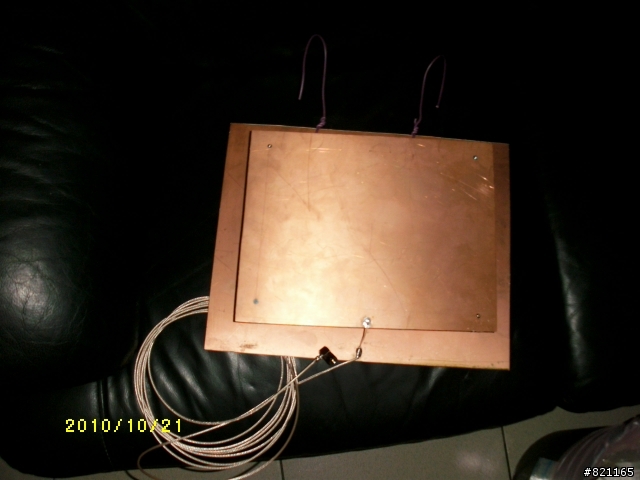

上方有兩個鉤狀的電線與天線無關是要勾在陽台外面的勾子
diy高增益數位天線diy

實際測試屋內即可收到了但礙於有點醜所以把他接到外面去
以下為使用電磁模擬軟體驗證的數據

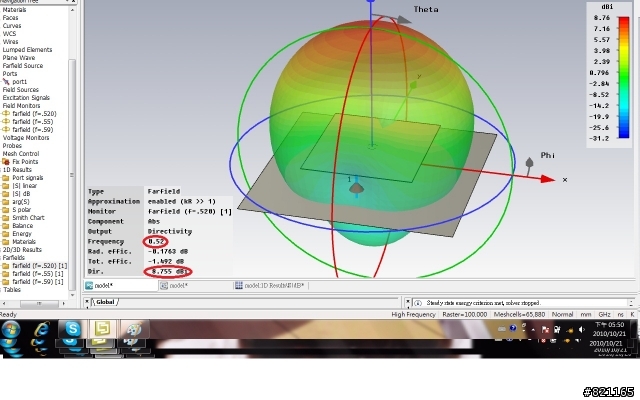

頻段520MHz增益值
diy高增益數位天線diy

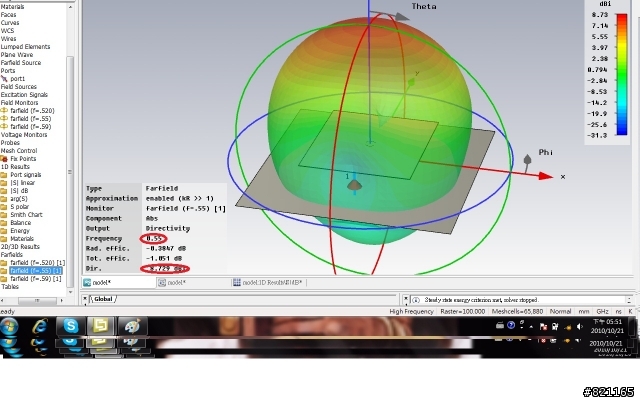

頻段550MHz增益值
diy高增益數位天線diy

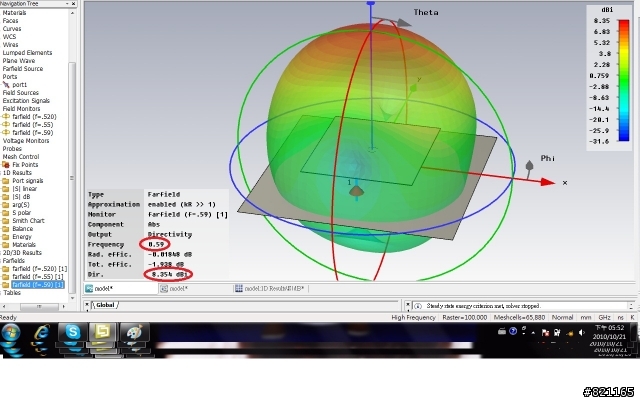

頻段590MHz增益值
diy高增益數位天線diy

平均增益值均有達到8DBI以上

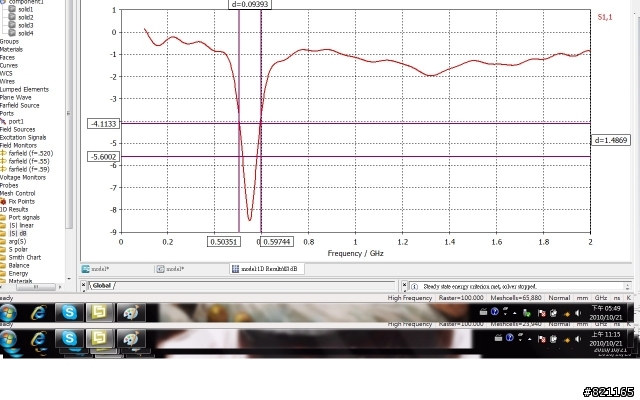

RETURN LOSS
diy高增益數位天線diy

這個值不太好表示阻抗匹配不好但只占天線效率的百分之10而已不需太介意
有興趣的朋友可以試做看看

2010-10-21 20:39 發佈

文章關鍵字 diy高增益數位天線 DIY

leeio

leeio
個人積分：5分
文章編號：23300662

5分

2樓

2010-10-21 21:03

沙發！

哇！大大您有夠強的！
這個我蠻有興趣的，收藏起來，
有機會來試試看！

多謝大大分享！

轉來轉去

轉來轉去
個人積分：0分
文章編號：23306037

0分

3樓

2010-10-22 0:16

push~~~~

嵐天使 wrote:
剛買了LG 47L...(恕刪)

nyquist_fu

nyquist_fu
個人積分：3分
文章編號：23310204

3分

4樓

2010-10-22 9:03

01 的強人好多喔! 真是利害! 這種電磁學waveguide 都弄上來

嵐天使 wrote:
剛買了LG 47L...(恕刪)

Kenny1734

Kenny1734
個人積分：38分
文章編號：23310905

38分

5樓

2010-10-22 9:33

科技的進步是要讓生活更輕鬆、享受，但小弟覺得現在的數位電視收訊怎好像不如以前傳統的無線台?雖然數位電視強調畫質好，但收視訊號老是斷斷續續的，如果收不到訊號，那畫質再好也沒用!印象中，以前的無線台收訊，好像超容易的，從沒像現在，得斟酌天線角度、材質、天候氣象...等。所謂科技來自人性，每次看節目到精彩處，訊號就斷掉或出現馬賽克，真想把電視砸掉!很懷念以前看老三台時期收訊穩定的情況。

不知國外(例如美、日、歐洲..)的數位頻道收訊情況也如此嗎?還是我們台灣的數位電視計畫有問題?

chanp

chanp
個人積分：14732分
文章編號：23312442

14732分

6樓

2010-10-22 10:29

Kenny1734 wrote:
科技的進步是要讓生活...(恕刪)

麻煩大大檢查一下
是否是使用小小一根的天線

millerliu

millerliu
個人積分：339分
文章編號：23315099

339分

7樓

2010-10-22 11:59

nyquist_fu wrote:
這種電磁學waveguide 都弄上來!...(恕刪)

應該還不算是waveguide吧, 比較像是reflector, director各一片形成的定向天線.

millerliu

millerliu
個人積分：339分
文章編號：23315257

339分

8樓

2010-10-22 12:06

Kenny1734 wrote:
雖然數位電視強調畫質好，但收視訊號老是斷斷續續的，如果收不到訊號，那畫質再好也沒用!印象中，以前的無線台收訊，好像超容易的，從沒像現在，得斟酌天線角度、材質、天候氣象...等。...(恕刪)

數位訊號本來就比類比訊號要求來的高, 數位訊號要較大才能確保編碼不脫落, 類比無此考慮, 馬賽克就是此現象的呈現. 買個主動天線(如:大通)直接進行訊號放大即可達成!

當然你有耐心也可以DIY, 但是顯然你不是. http://www.px.com.tw/c/da_guide.html大通天線訊號放大20dB(=100倍), 比起樓主7dB大的多, 但是還是可以改善到20dB!

chanp

chanp
個人積分：14732分
文章編號：23328647

14732分

9樓

2010-10-22 21:42

millerliu wrote:
數位訊號本來就比類比...(恕刪)
20dB(=100倍), 比起樓主7dB大的多, 但是還是可以改善到20dB!

那個20dB是供電放大後的值，不是天線本身的增益

嵐天使

嵐天使
個人積分：7分
文章編號：23330660

7分

樓主

2010-10-22 23:05

一般市售的小天線(圓柱狀的)都是全向性的但在家中訊號最強的往往是靠近窗戶的那一邊
所以全向性不能說沒意義但在室內他也只能接收到較強的窗戶端以及由窗外射入室內後反射接收到的
微弱電波而已而號稱增益值多少其實都是純理論值幾乎都要打七折拿去無反射實驗室測試
號稱6dBi的實測有4.5dBi就要偷笑了(國外的另當別論)
另外這個patch antenna的確是指向性的天線
還有dB 以及dBi 是形容不同的單位歐
