[分享] 老車不死！1999年LEXUS GS300原廠主機增加AirPlay/Line In功能！ （NEXUM TuneBox/LINKA）

各位好！小弟我又來分享DIY了！
繼2013/6分享的『[分享] 2013/07/26更新！老車不死！1999年LEXUS GS300翻修記事！大家踴躍分享自己心愛的LEXUS吧！ 』好一段時間沒有更新了！
感謝各界的熱烈迴響，小弟私人訊息接不完！
由於這段時間忙於工作、家庭，找不出空閒時間可以PO文
九月多就改好的東西一直到現在才有時間可以PO
真是深感抱歉

在今年九月初翻到一篇老外的GS300原廠主機改裝AUX Input
*DIY* SIMPLE EASY NO FUSS AUX INPUT for factory headunit
看了看淺顯易懂，於是就自己動手裝看看
將他的步驟更加詳細的紀錄，讓各位能夠更清楚的理解
而且也改良他的改裝方法，弄得盡善盡美

由於小弟不會PhotoShop，當天也不是拿專業單眼拍
所以我沒辦法在圖片上做美美的註解，只能在旁邊盡量用文字敘述
希望各位別介意，解析度低或是手晃也請見諒
不過我有上傳高解析度照片，直接點照片就可以轉跳高解析度照片

那就進入本文，我們就從拆解主機開始
這就是美國網站並沒有提到的部分

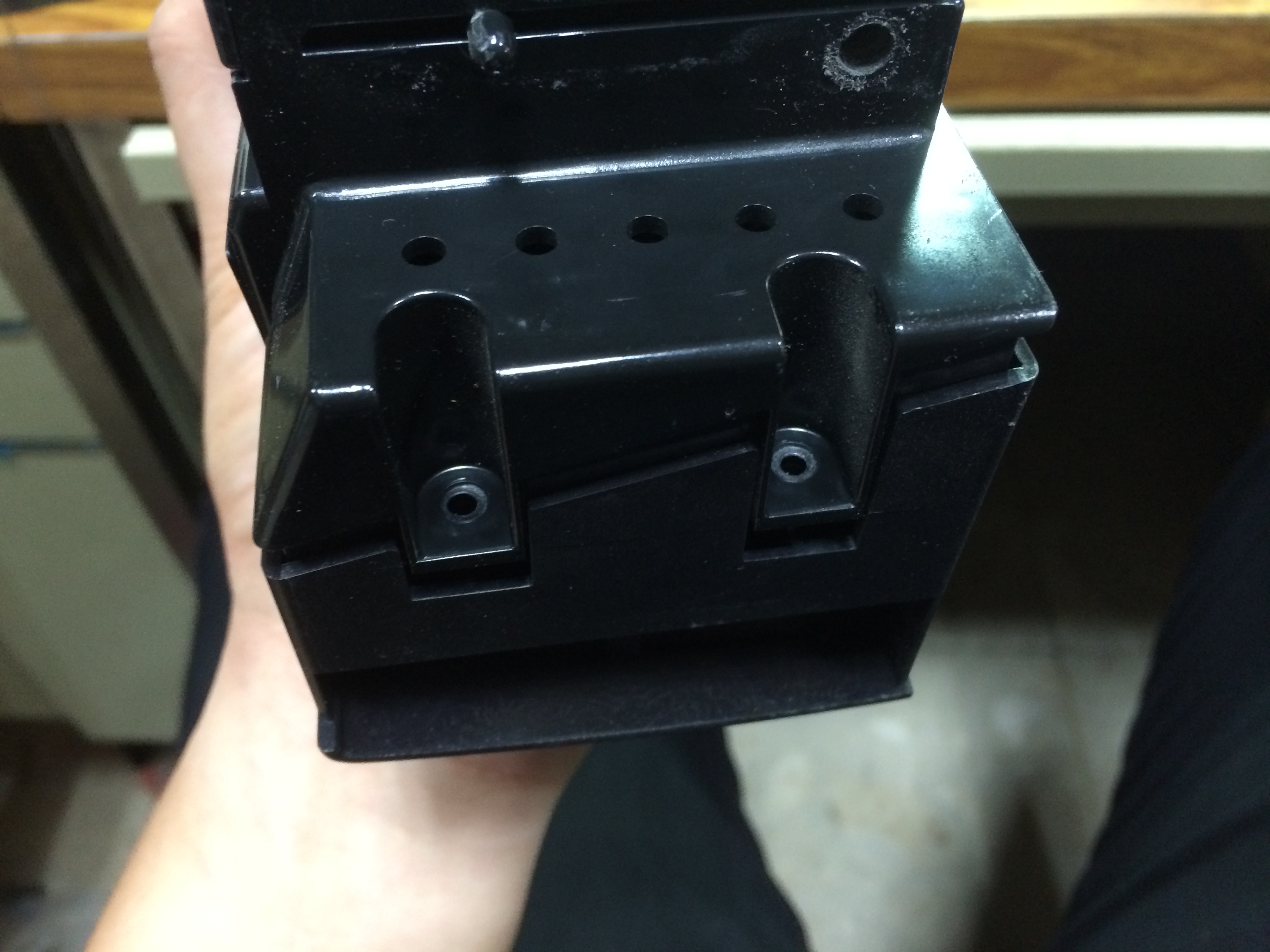

圖說↓：這邊是中控臺下的煙灰缸，這個醜醜塑膠塊是我用3D印刷的無線胎壓錶安裝架

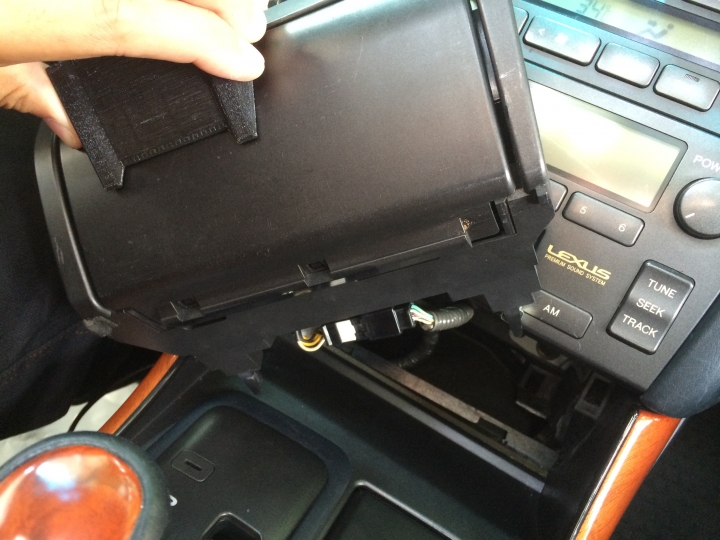

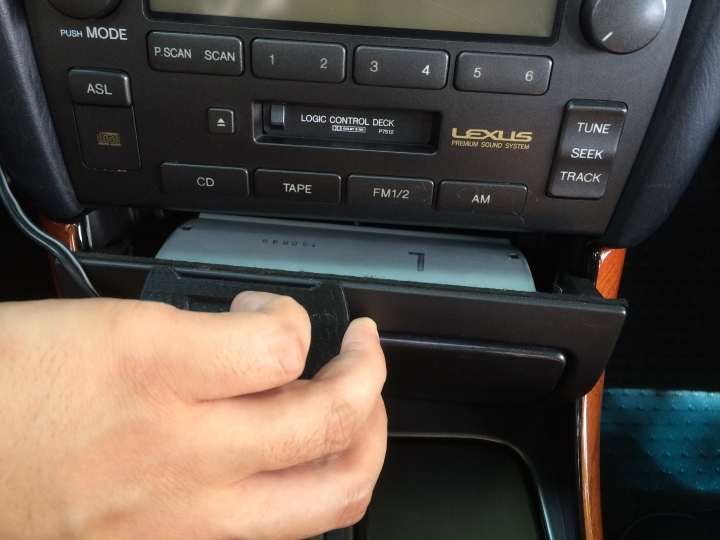

圖說↓：這個部分並沒有螺絲，直接大力抽出即可


圖說↓：拿起來後底部有電源接頭


圖說↓：拆除接頭

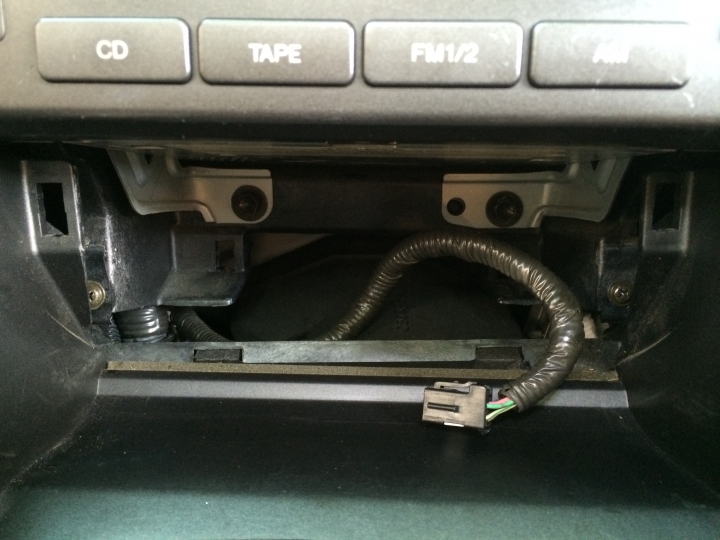

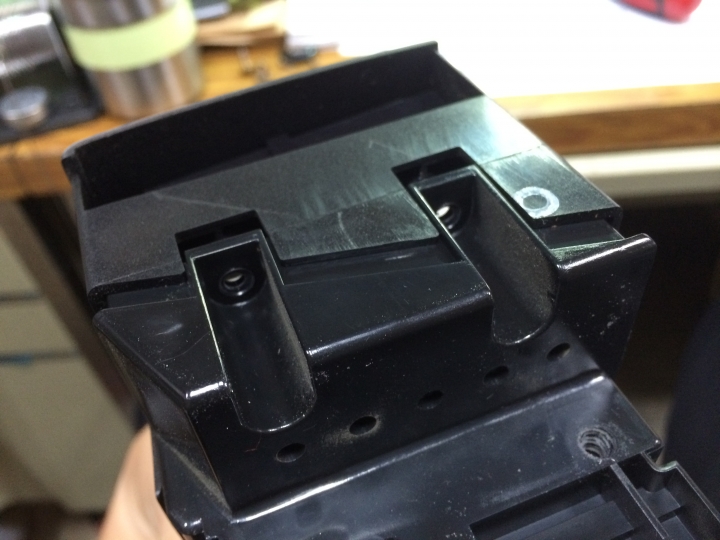

圖說↓：裡面左右兩顆黑色的螺絲是10mm的外六角螺絲

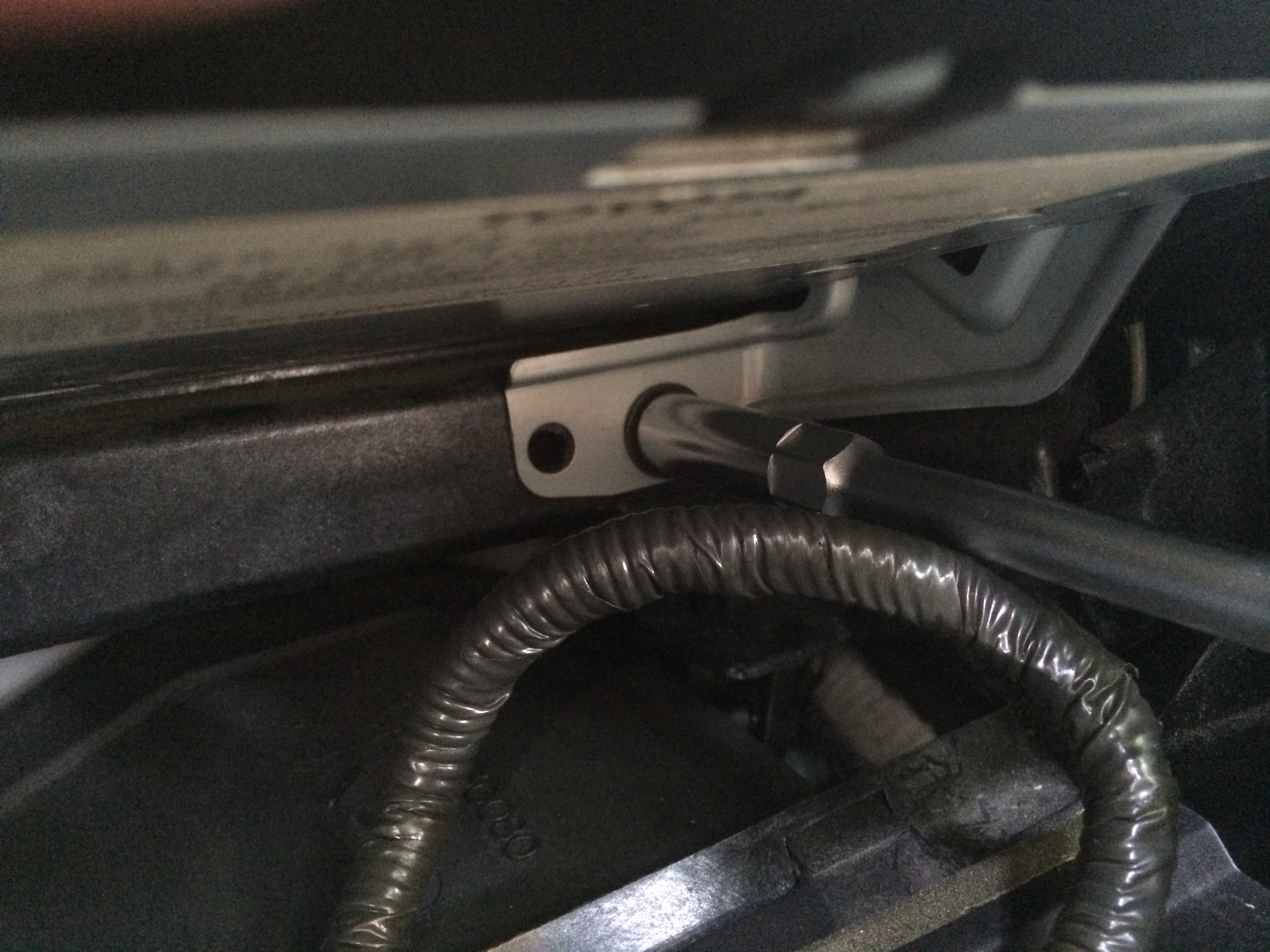

圖說↓：拿長套筒將它拆除

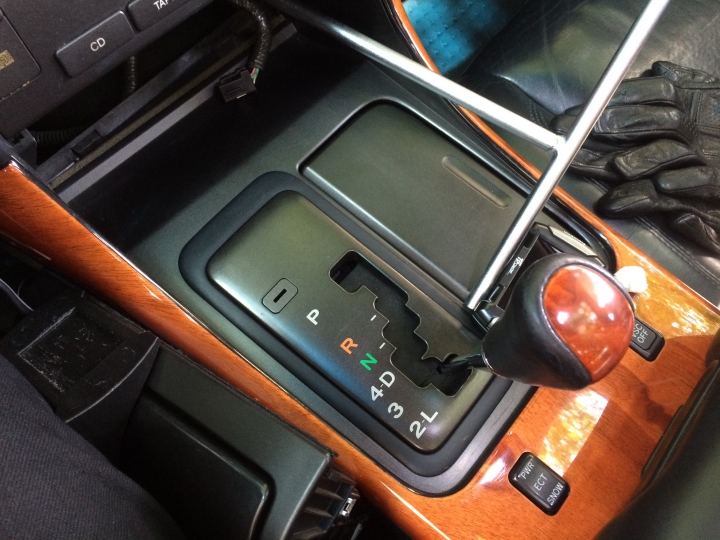

圖說↓：忘了說，拆除的時候可能會卡到排檔桿，請開紅火、拉手煞車、將檔位打到低檔即可，此時鑰匙無法拔除，所以開主駕駛座的門會叮叮叫個不停，我會在副駕駛座施工


圖說↓：左右兩顆螺絲都拆除

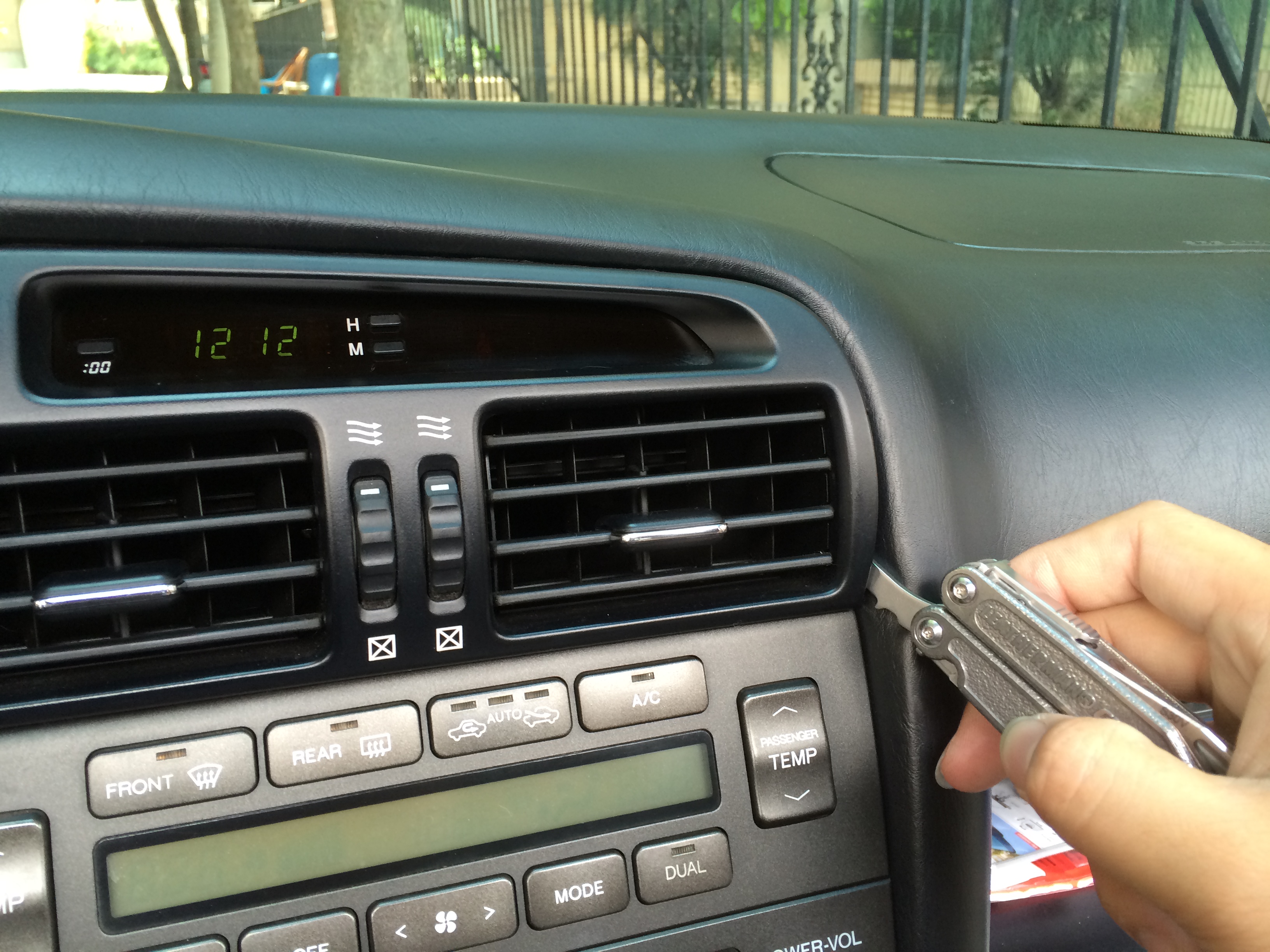

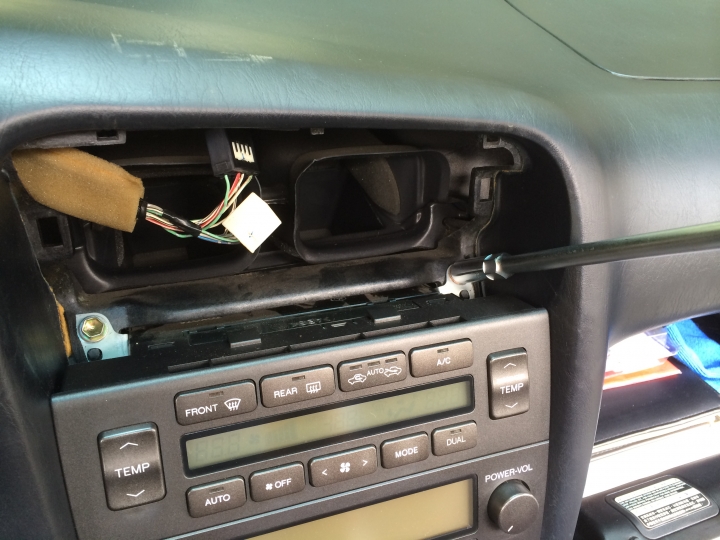

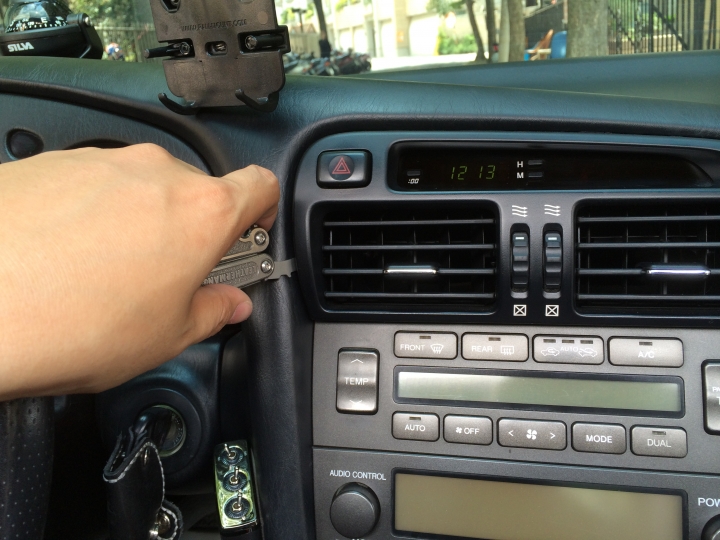

圖說↓：此時拿塑膠拆除棒（不傷塑膠、內裝，長得很像小拆胎棒）或是一字螺絲刀從此縫插入、扳開通風面板右側


圖說↓：通風面板左側亦同

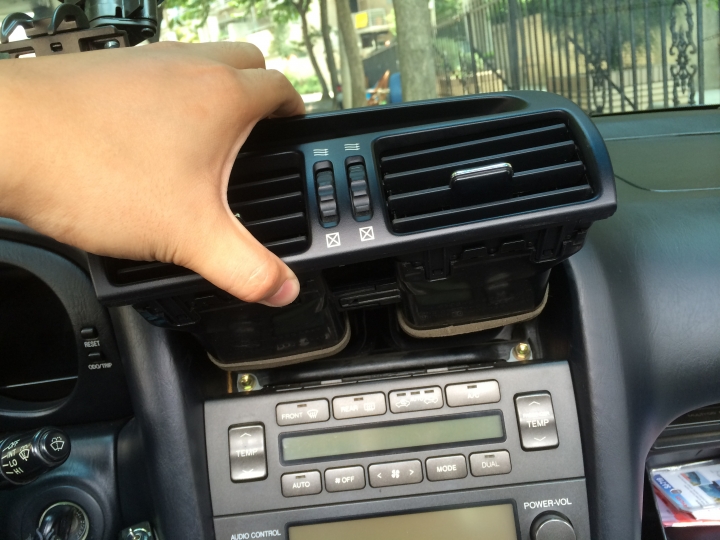

圖說↓：將通風面板拿起

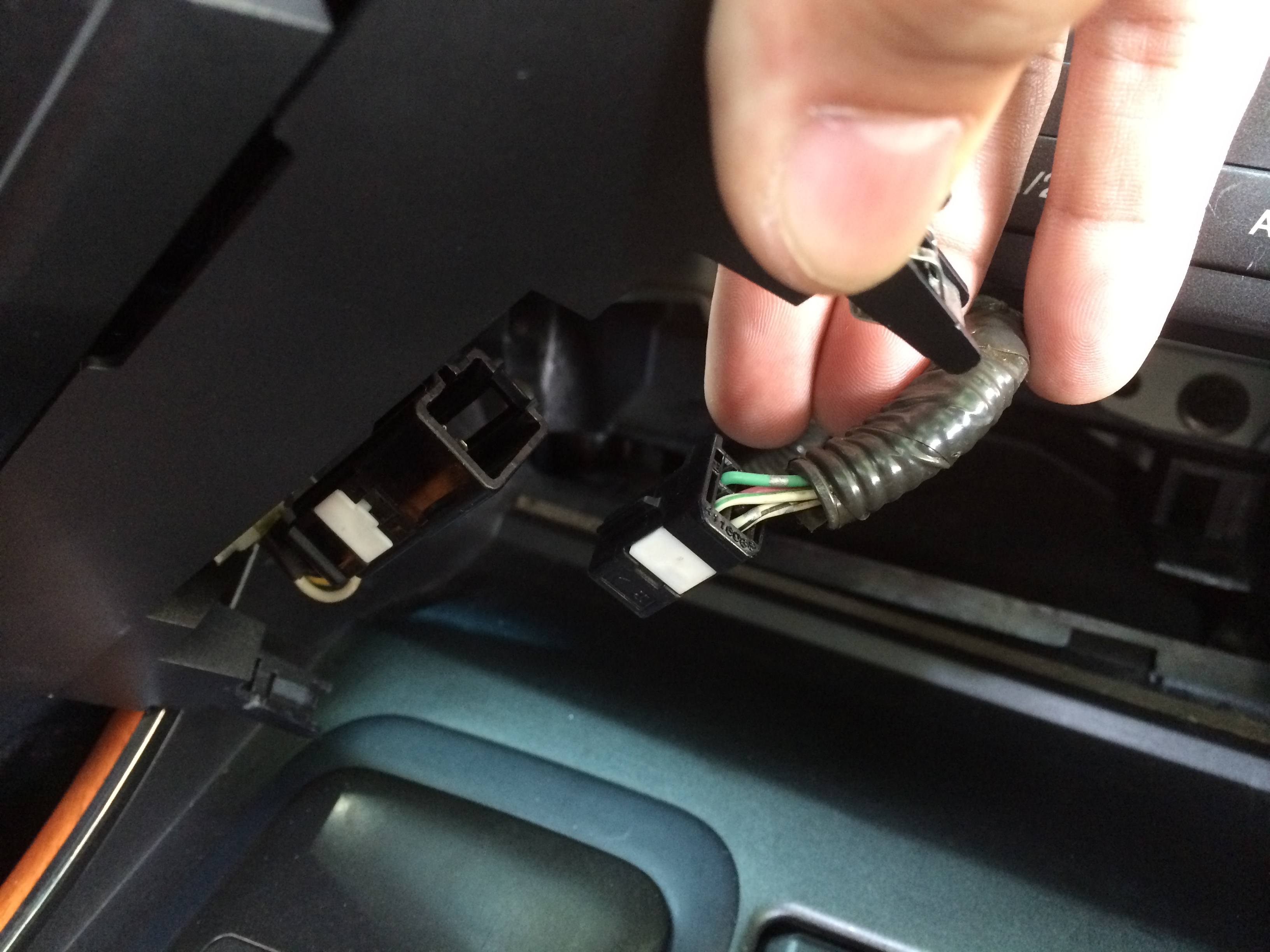

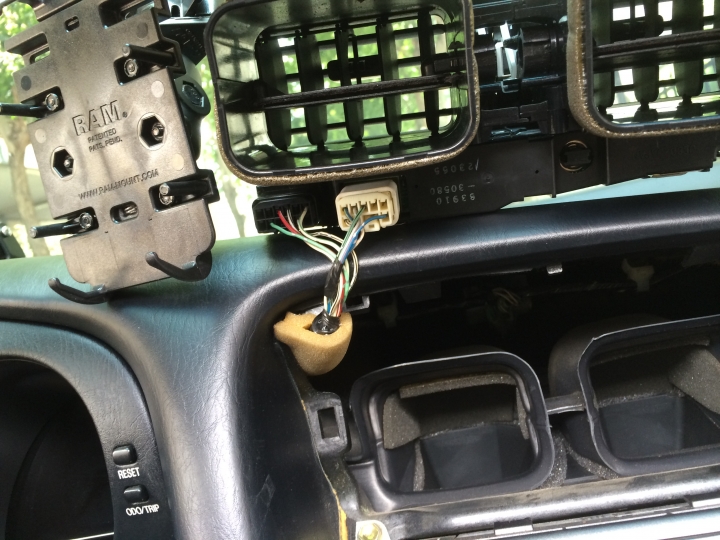

圖說↓：將後面兩個接頭拆除

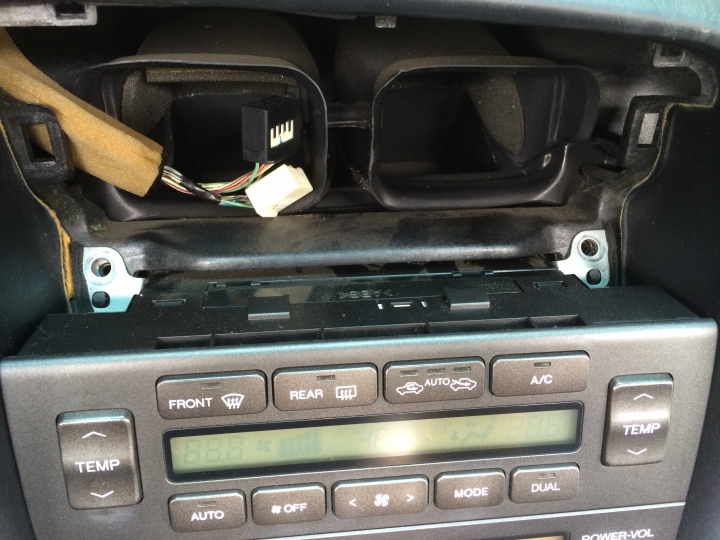

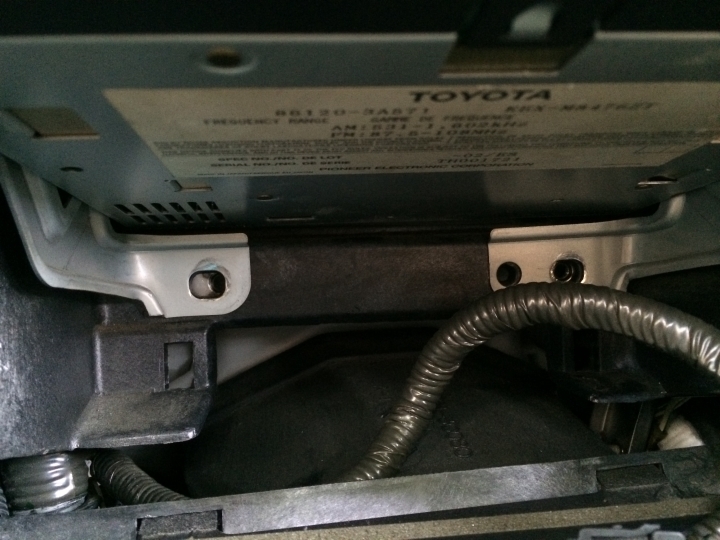

圖說↓：此時露出左右兩個金色的10mm外六角螺絲


圖說↓：拿套筒將其拆除


圖說↓：左右兩顆螺絲都拆除


圖說↓：此時整個面板就可以拿起來了

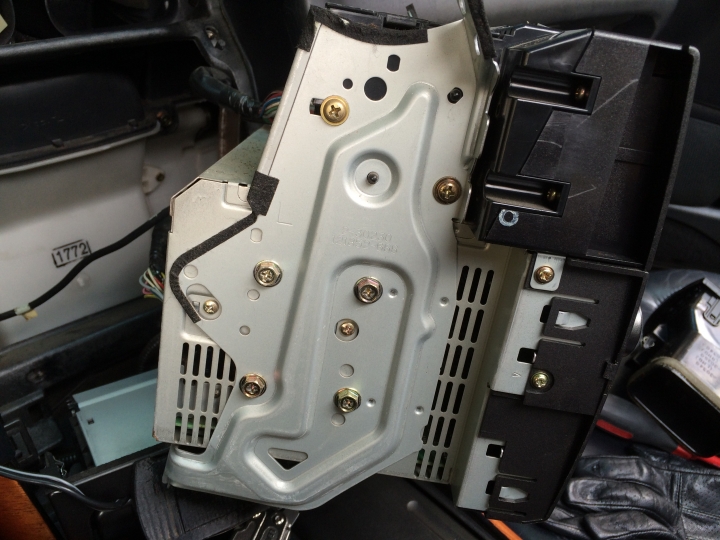

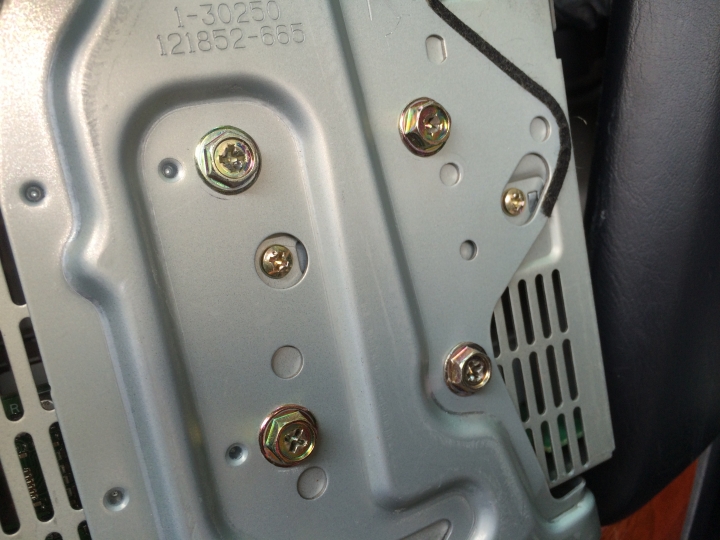

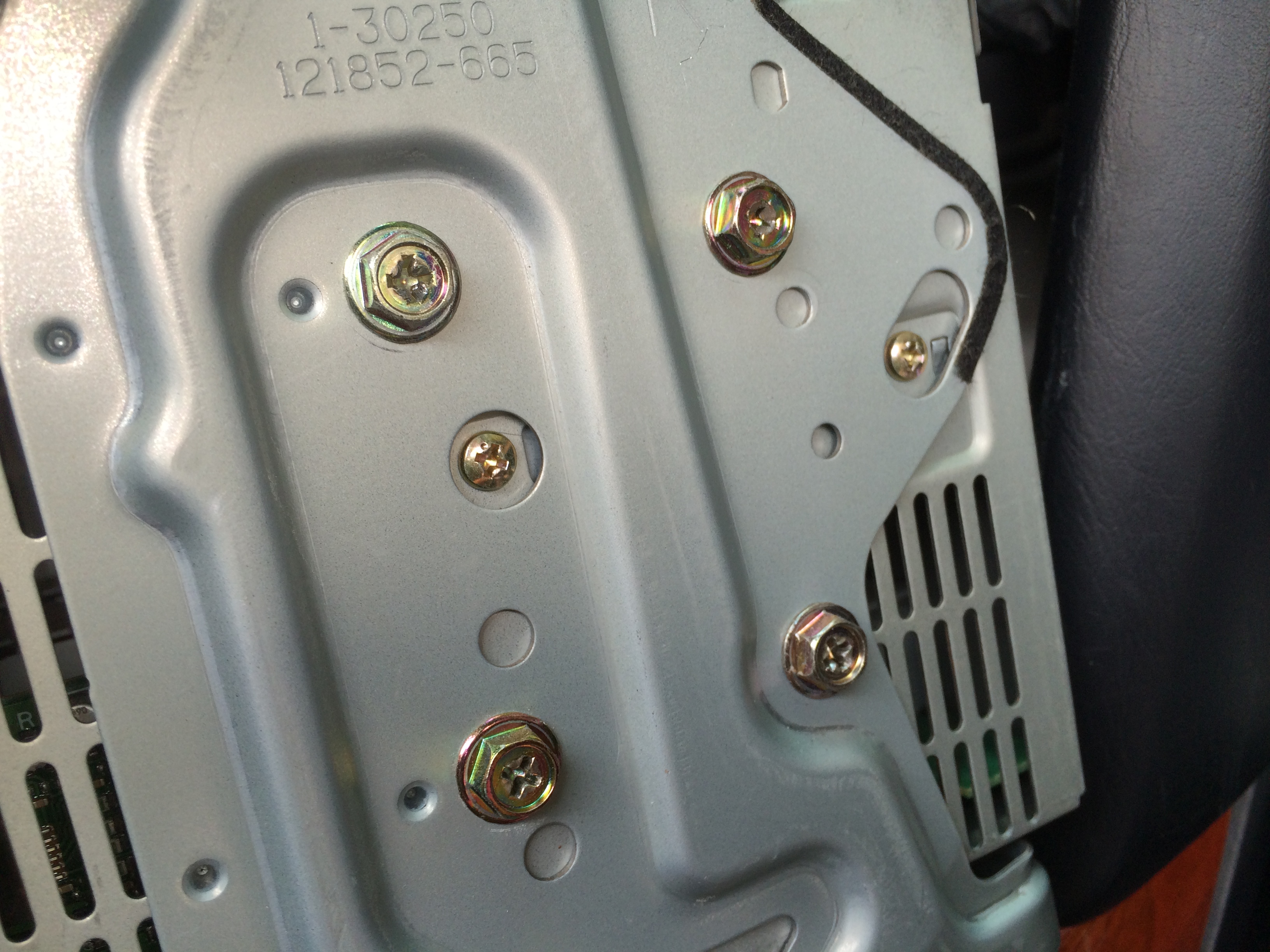

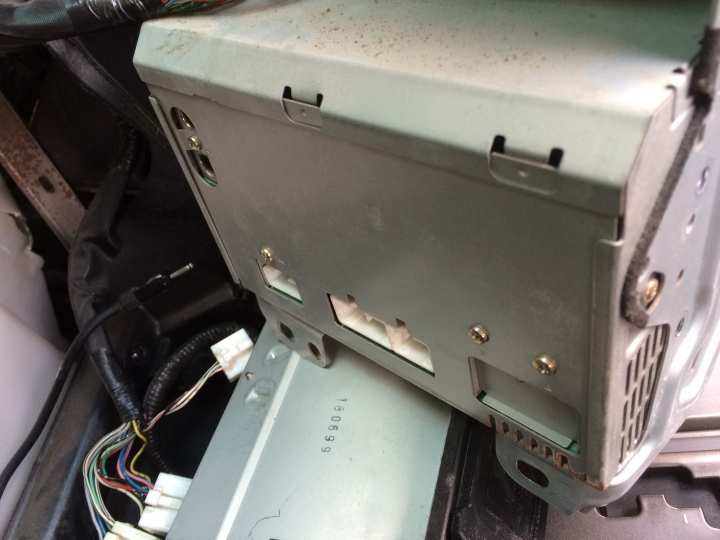

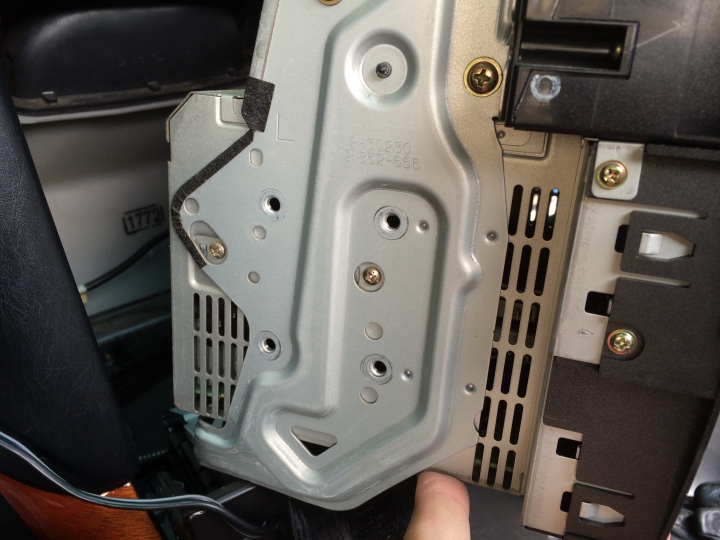

圖說↓：左側有一堆螺絲


圖說↓：拆除這四顆螺絲

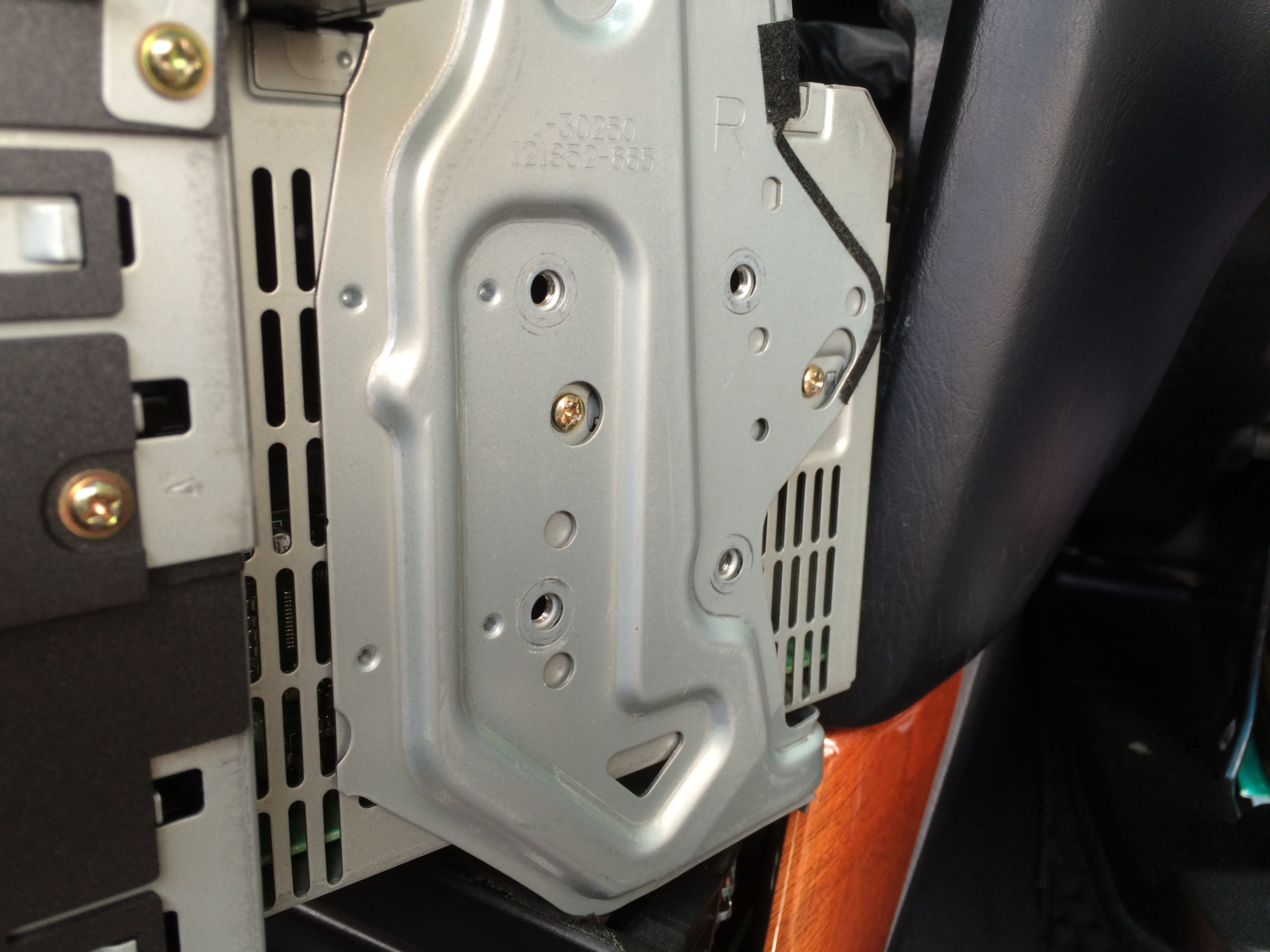

圖說↓：右側也一堆螺絲


圖說↓：拆除這四顆螺絲，不過到後來我把右側的螺絲全拆了


圖說↓：背面有電源線、訊號線、FM天線等


圖說↓：全部拔光光

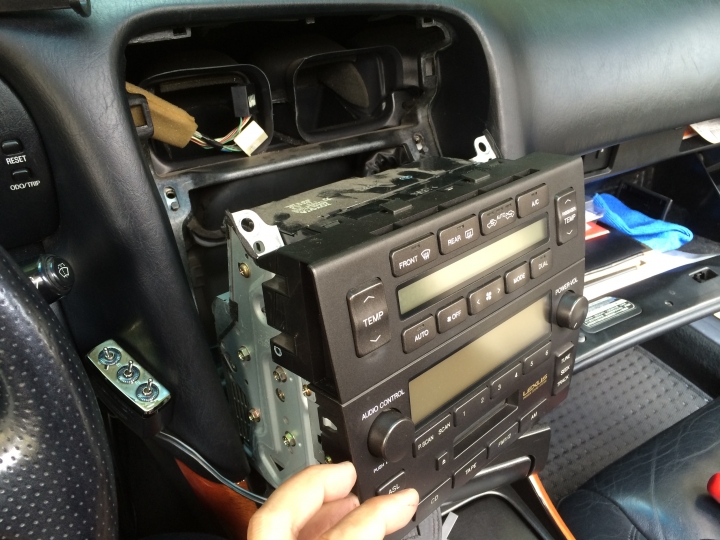

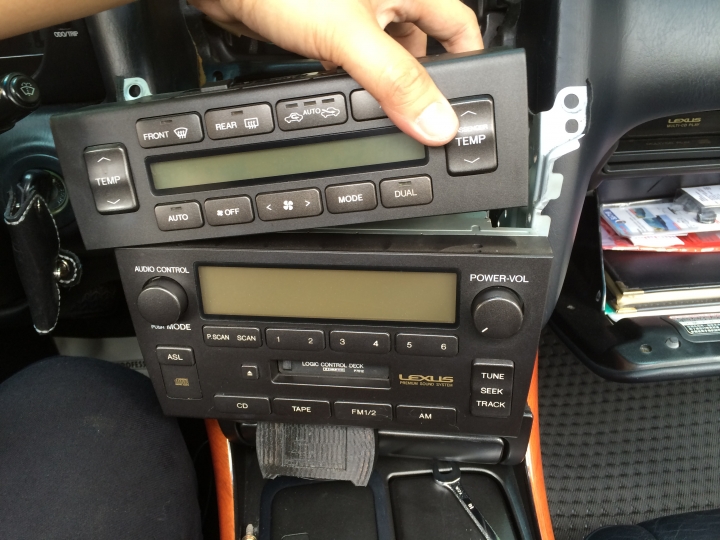

圖說↓：此時上面的冷氣控制面板及可分離

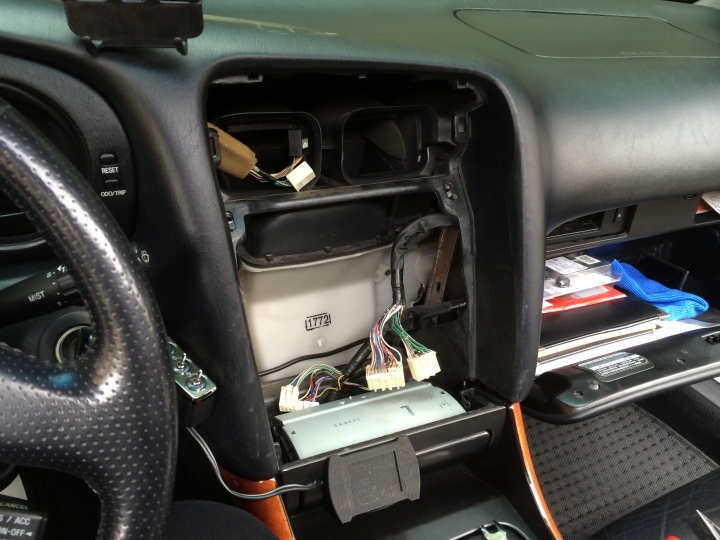

圖說↓：面板就這樣被卸下了

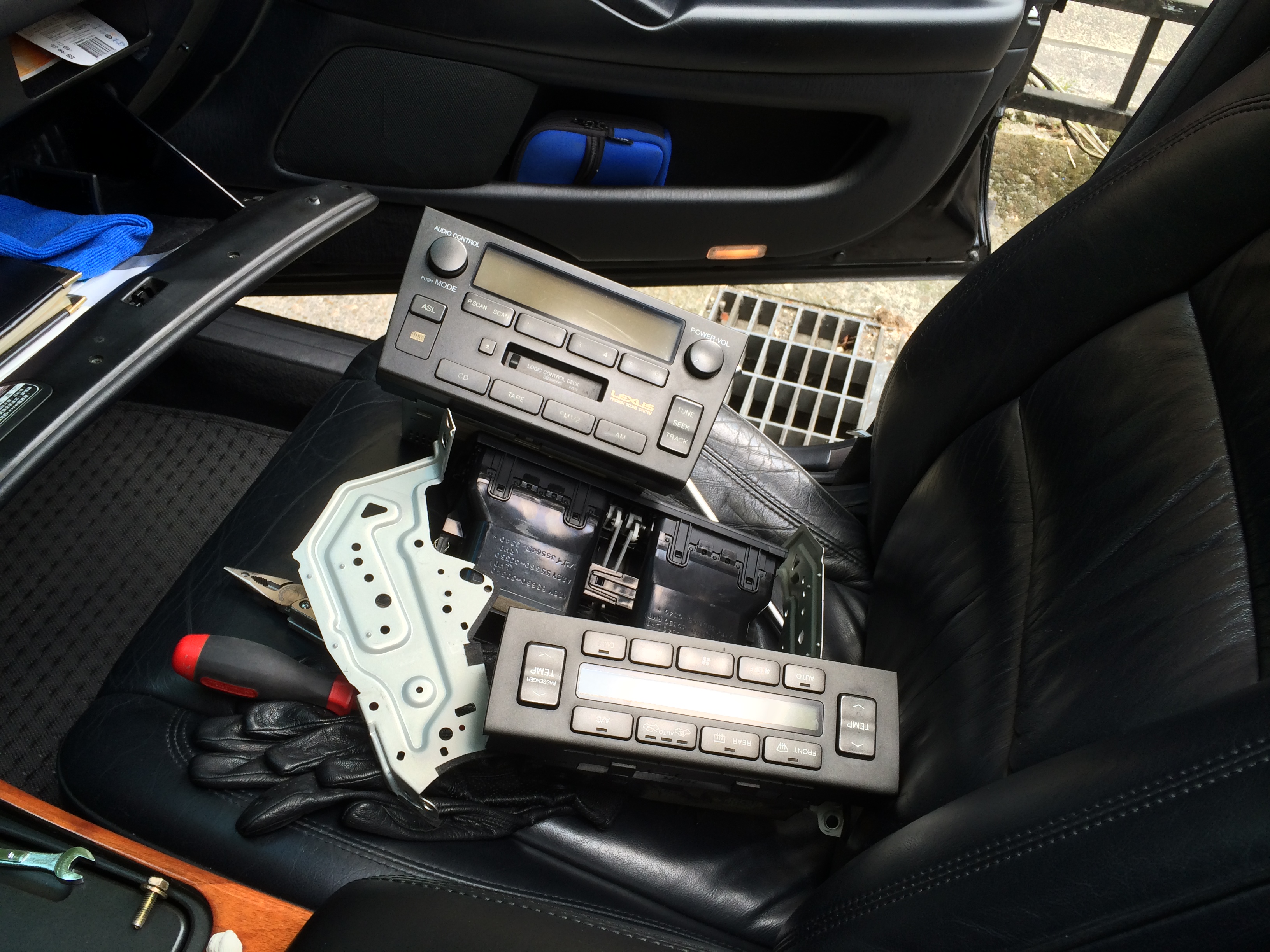

圖說↓：滿座的零件

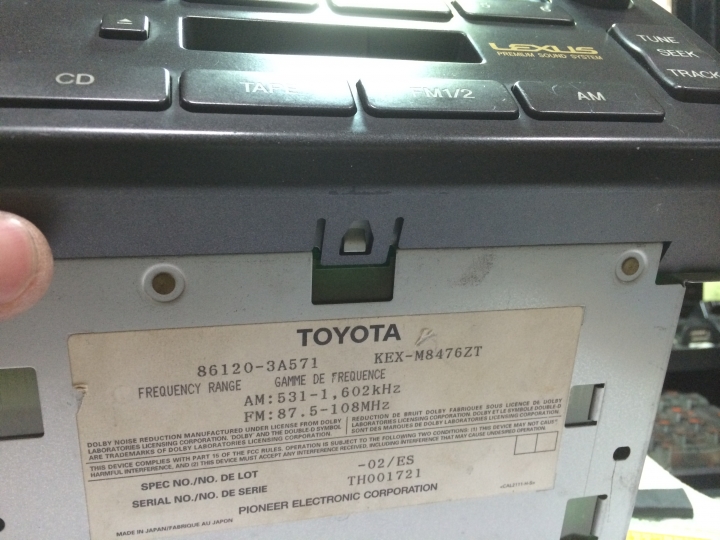

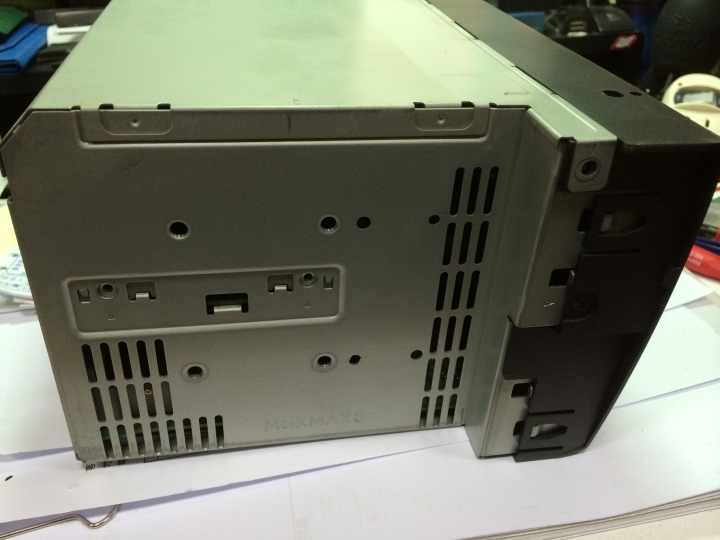

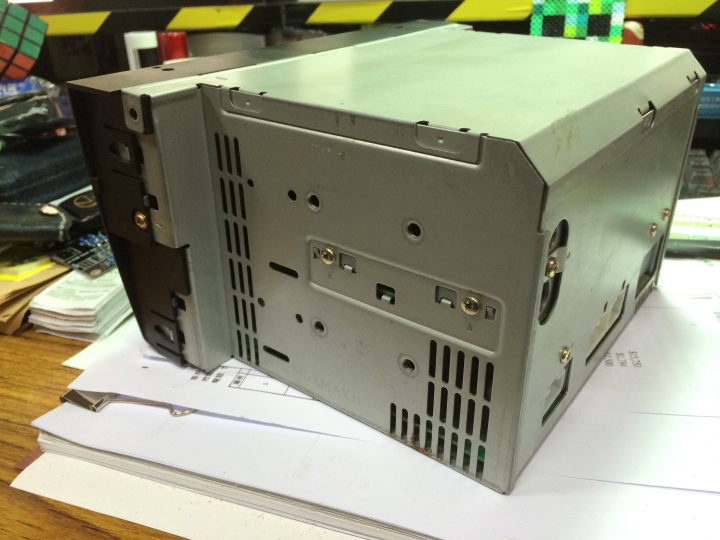

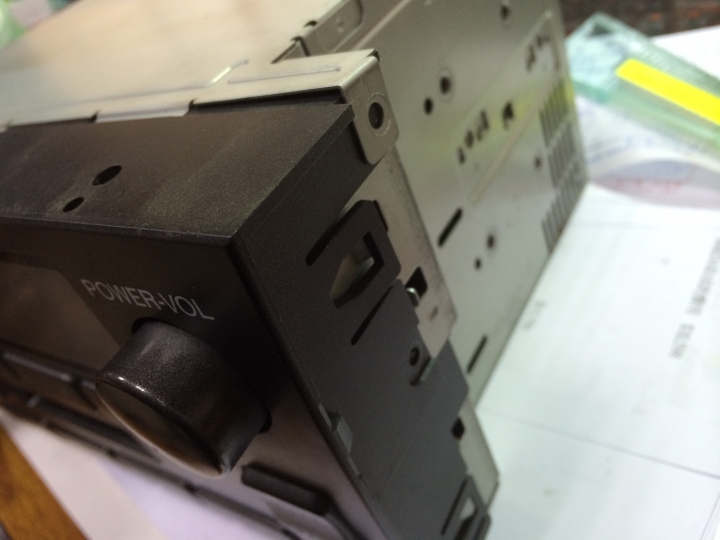

圖說↓：回到工作台，左側


圖說↓：將這兩顆螺絲拆除

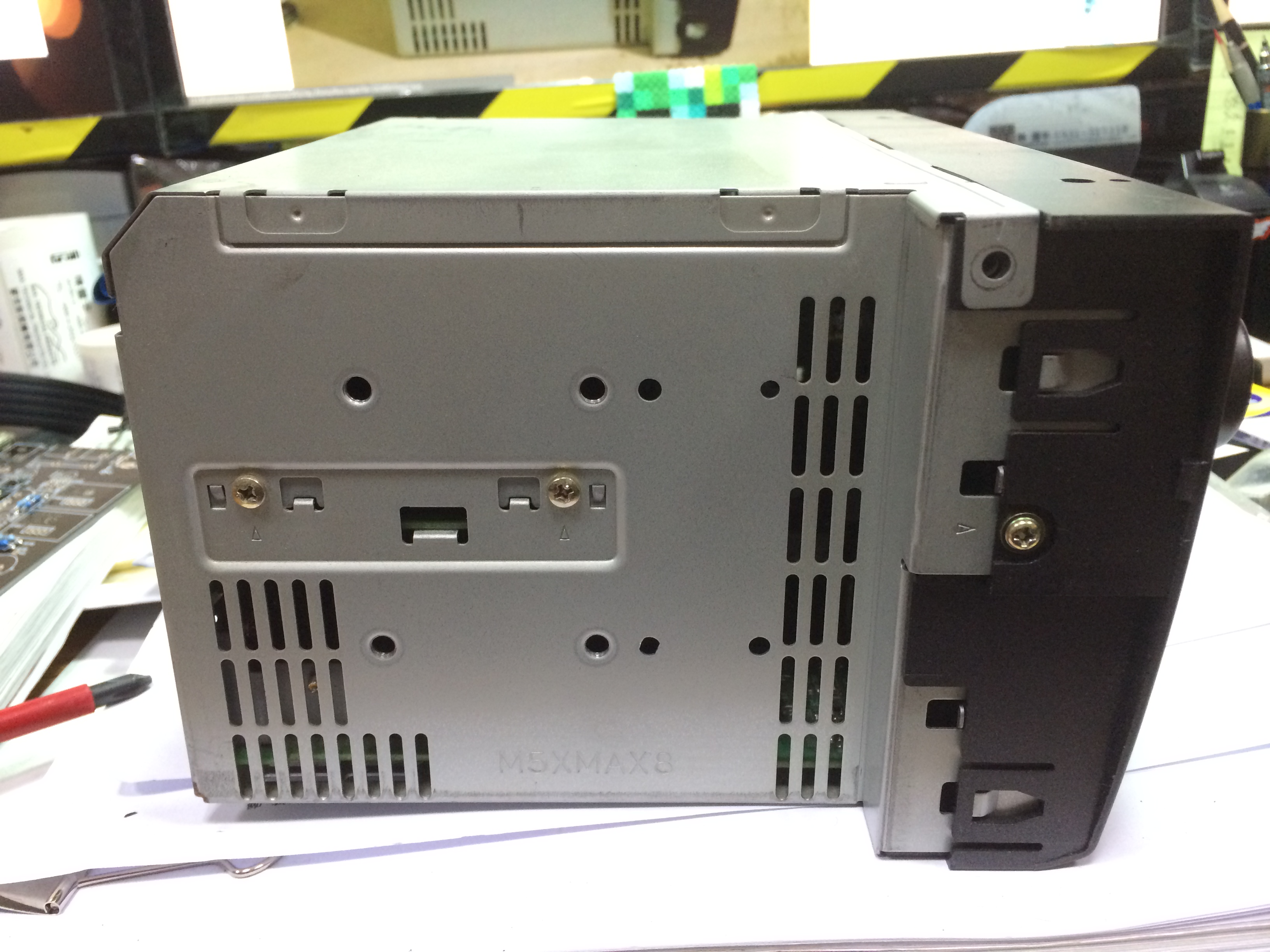

圖說↓：右側亦同

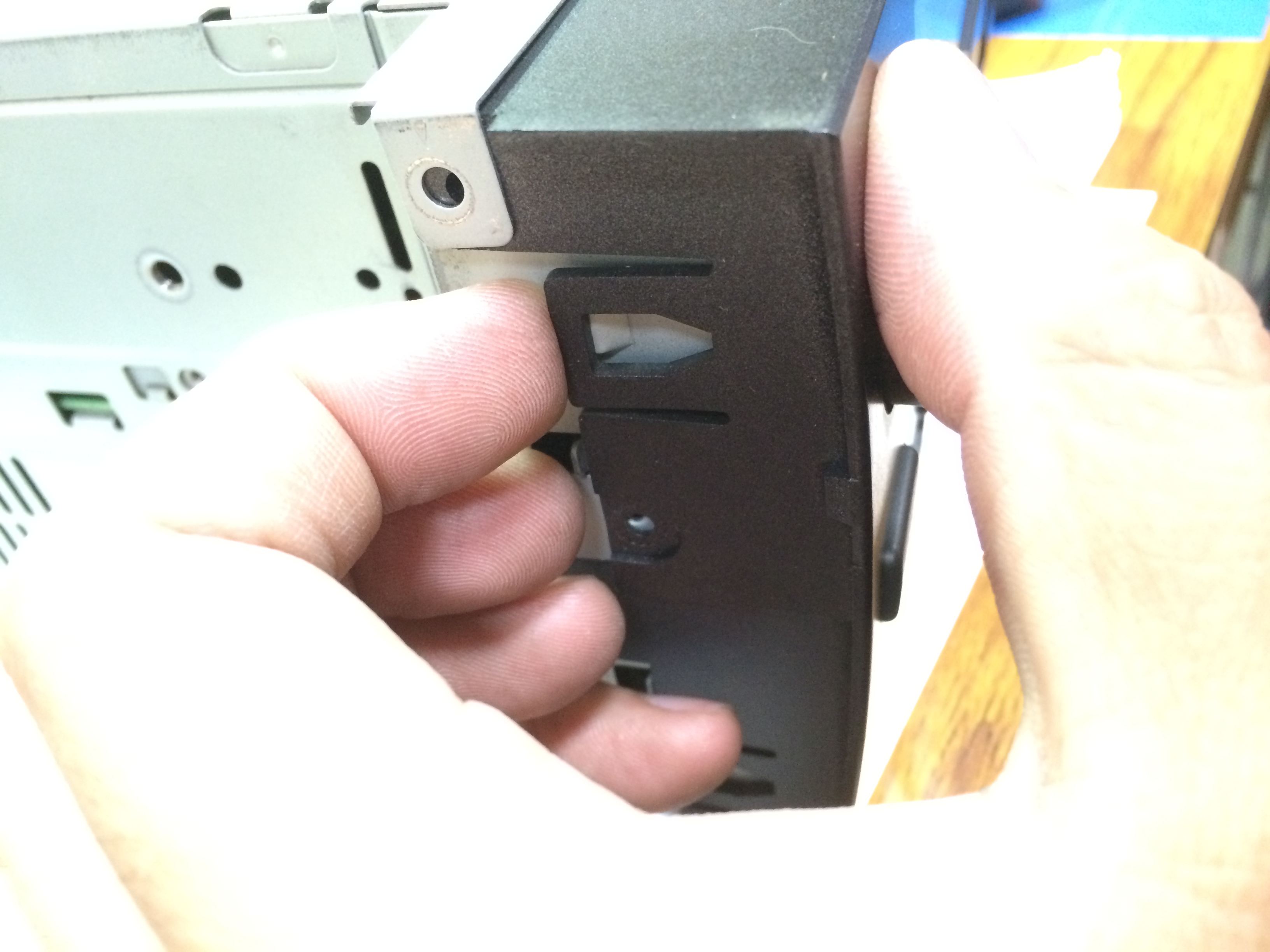

圖說↓：拆除面板，面板都是卡榫，忘記說，我食指上方的那顆螺絲也須拆除


圖說↓：右側亦同


圖說↓：下方也是卡榫


圖說↓：拆下面板時請非常注意底下兩排的插針

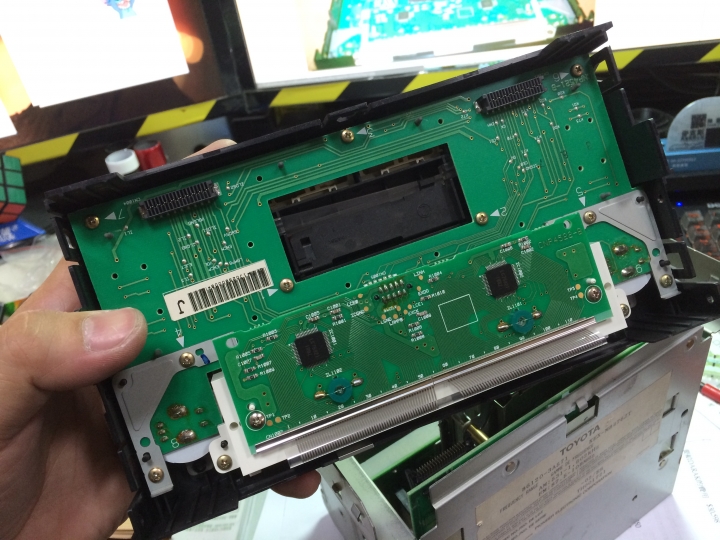

圖說↓：面板拆下來小心收好

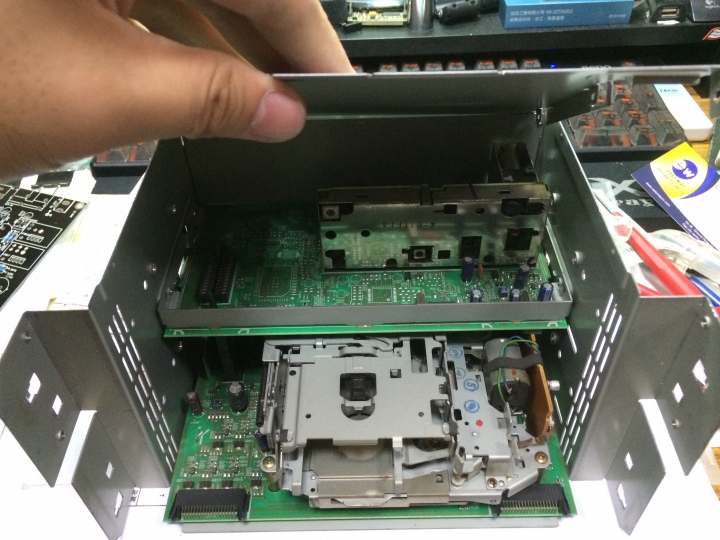

圖說↓：掀開上面金屬蓋版

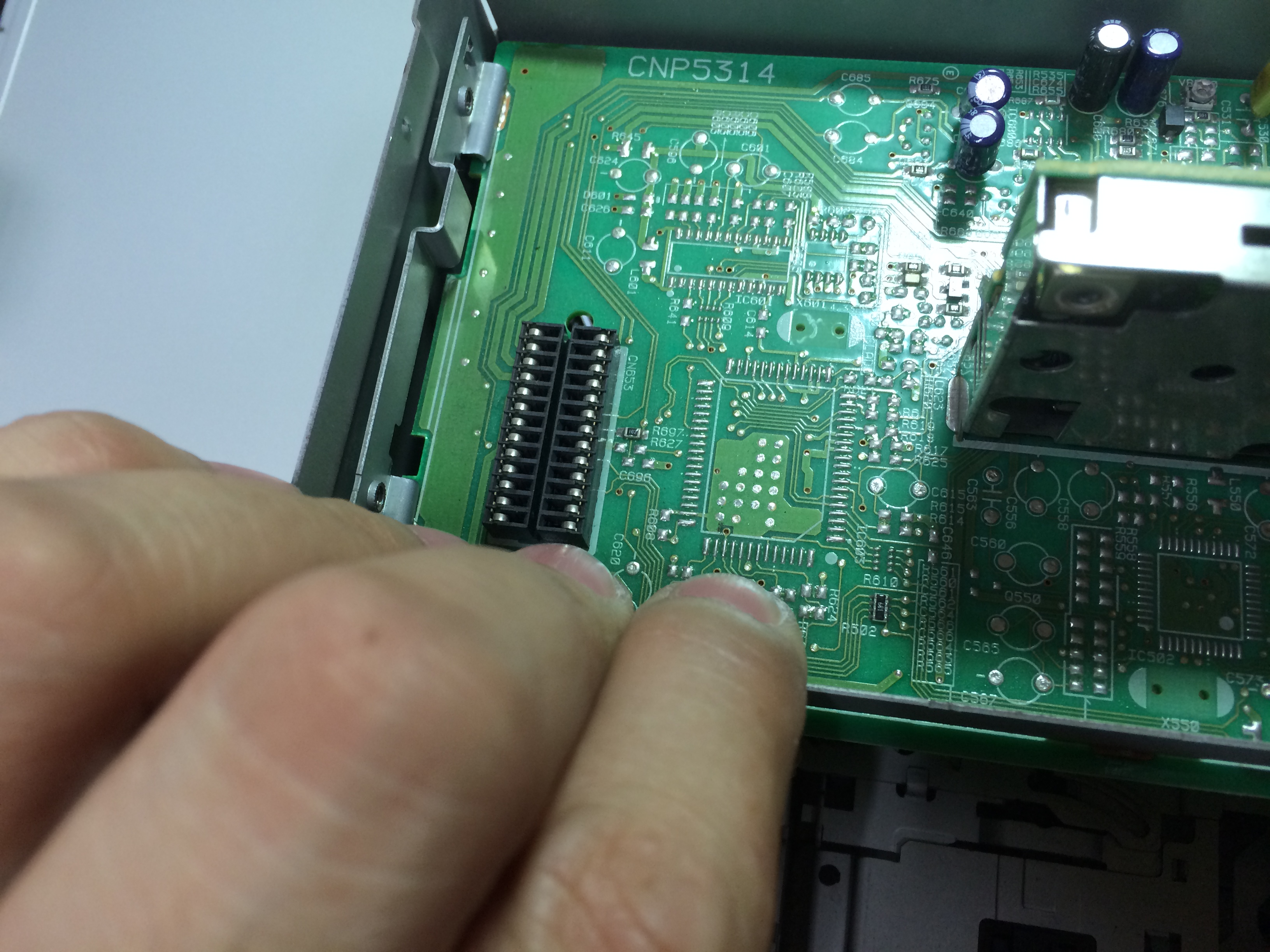

圖說↓：慢慢小心向上把上層PCB板拉開

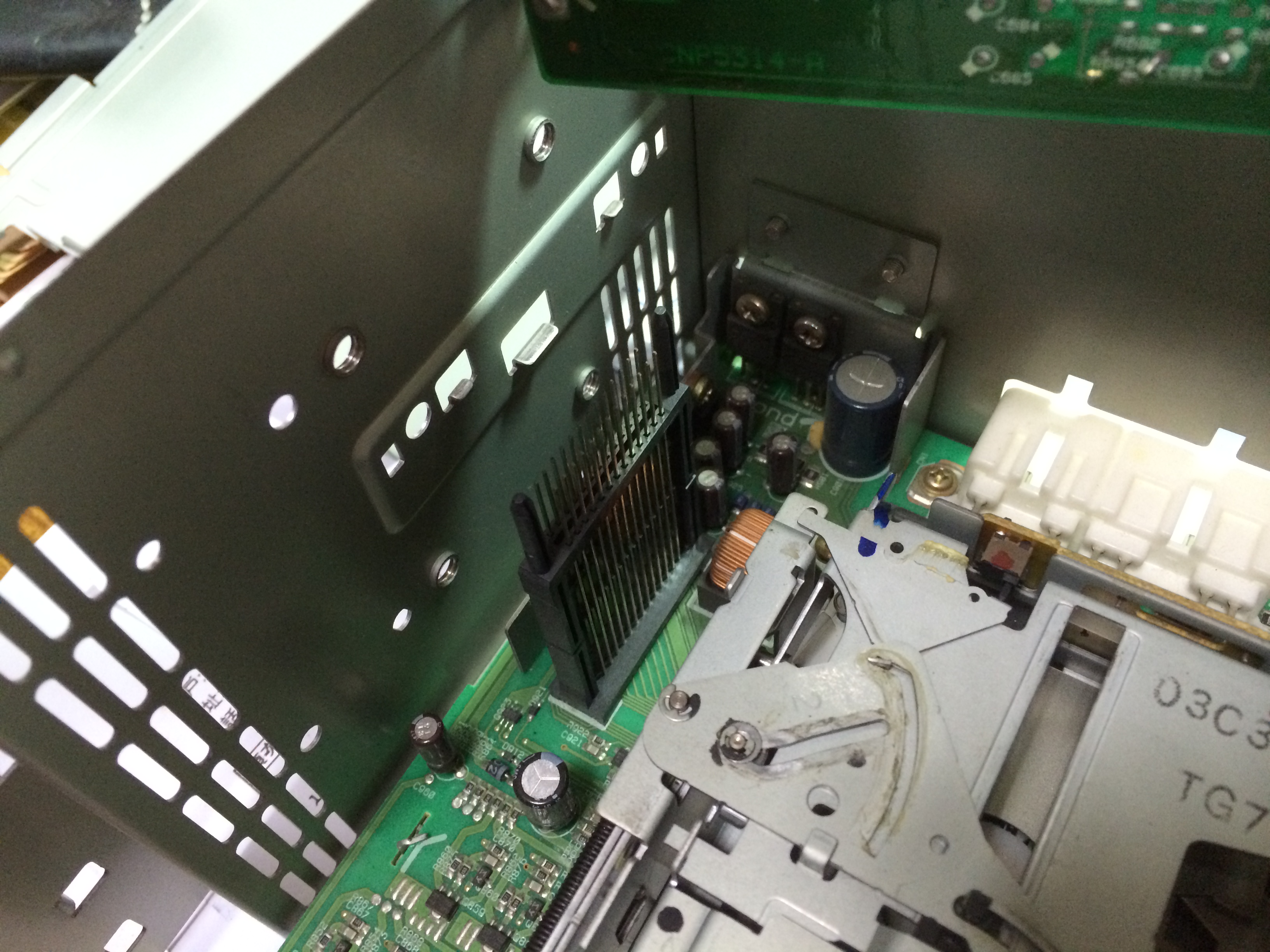

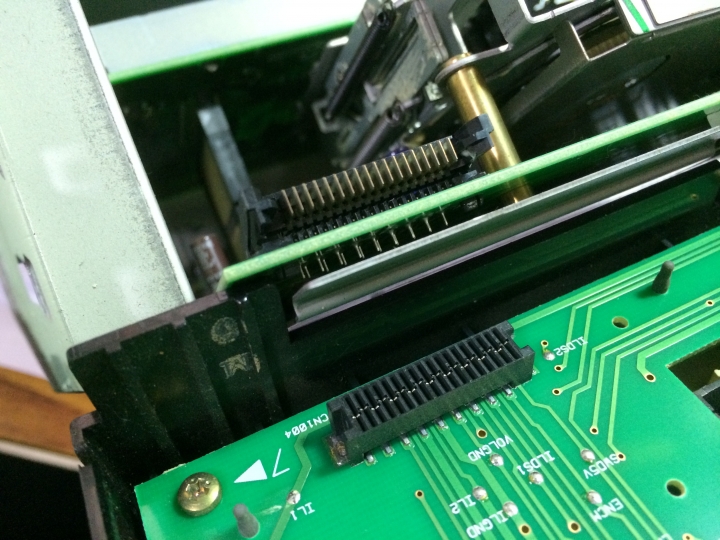

圖說↓：底下的插針長這樣

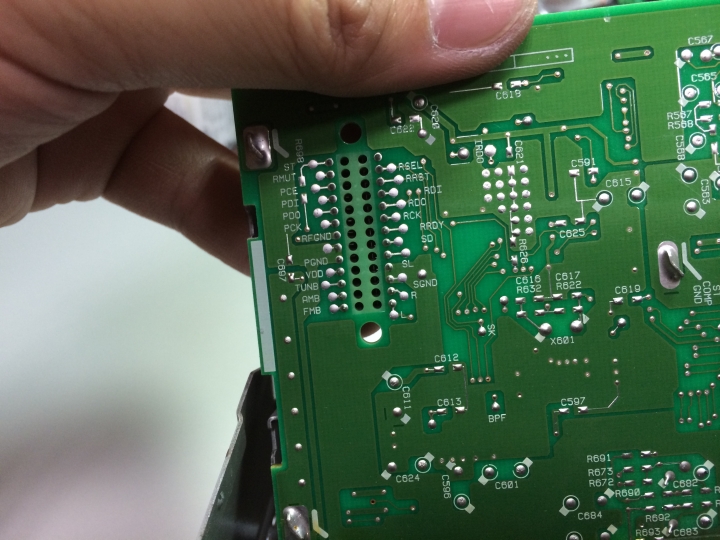

圖說↓：PCB板背面每支插針的功能都有標示清楚

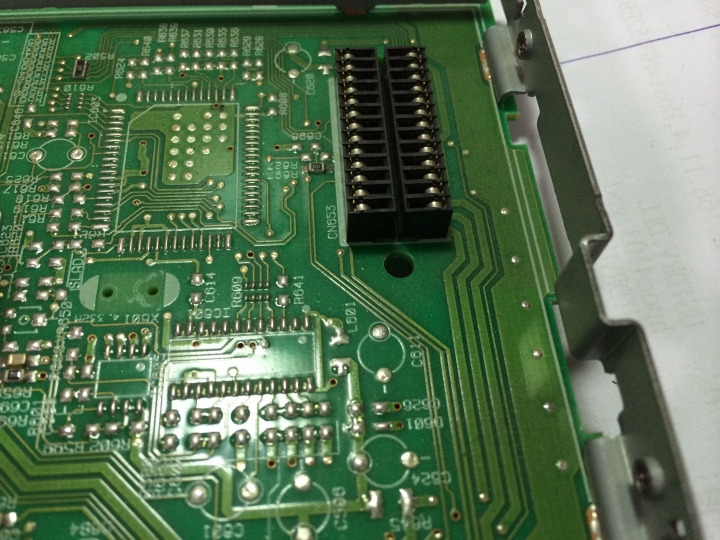

圖說↓：PCB版正面插座處特寫

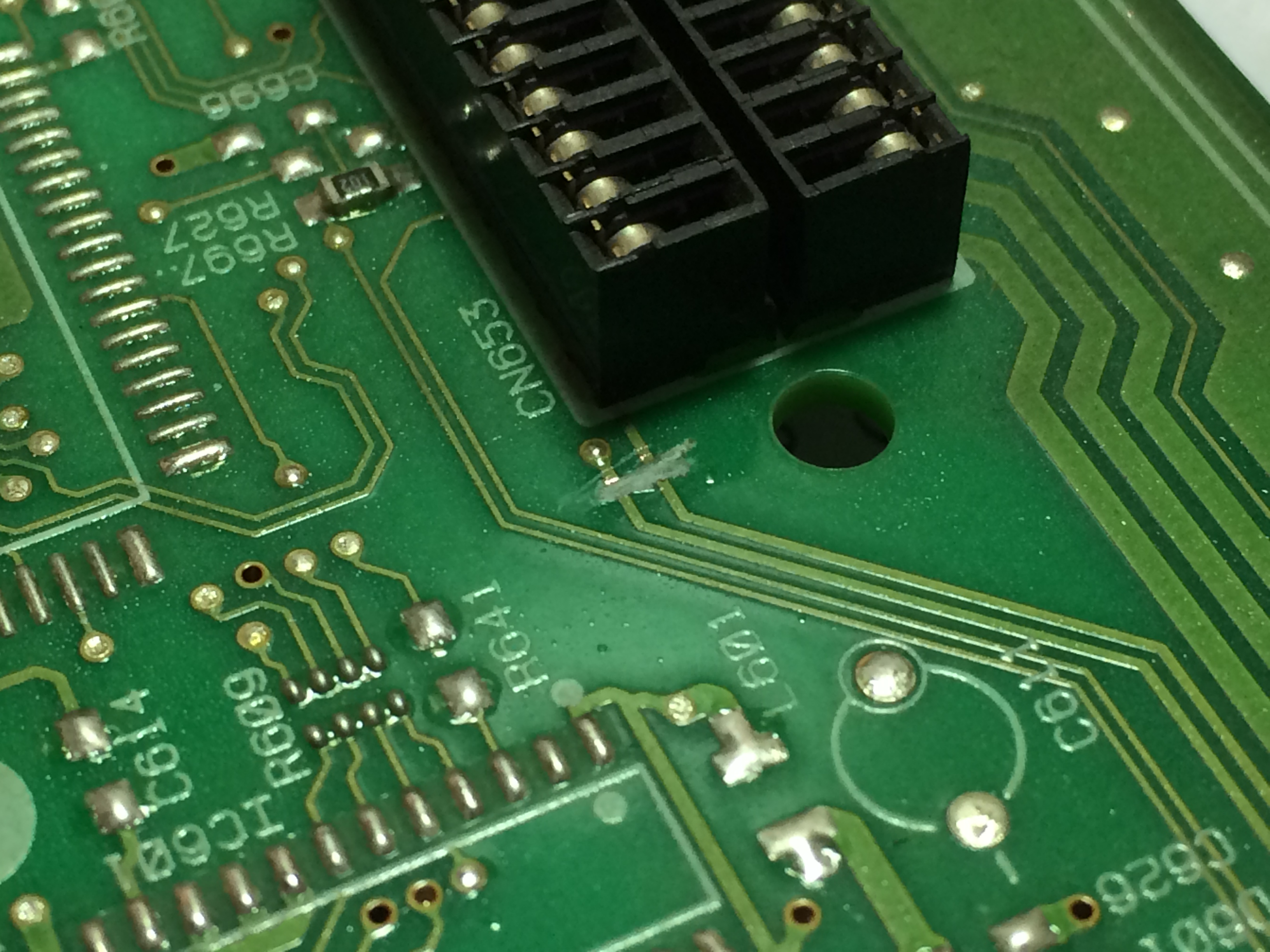

圖說↓：直接將這兩條線割斷，這兩條線是FM接收模組的訊號線


圖說↓：沿著剛剛割斷的兩條現向回追朔可以找到這邊


圖說↓：也將線割除

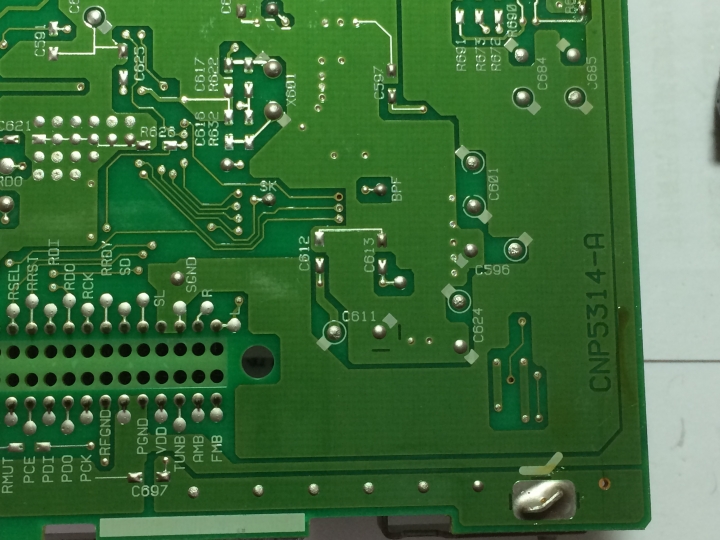

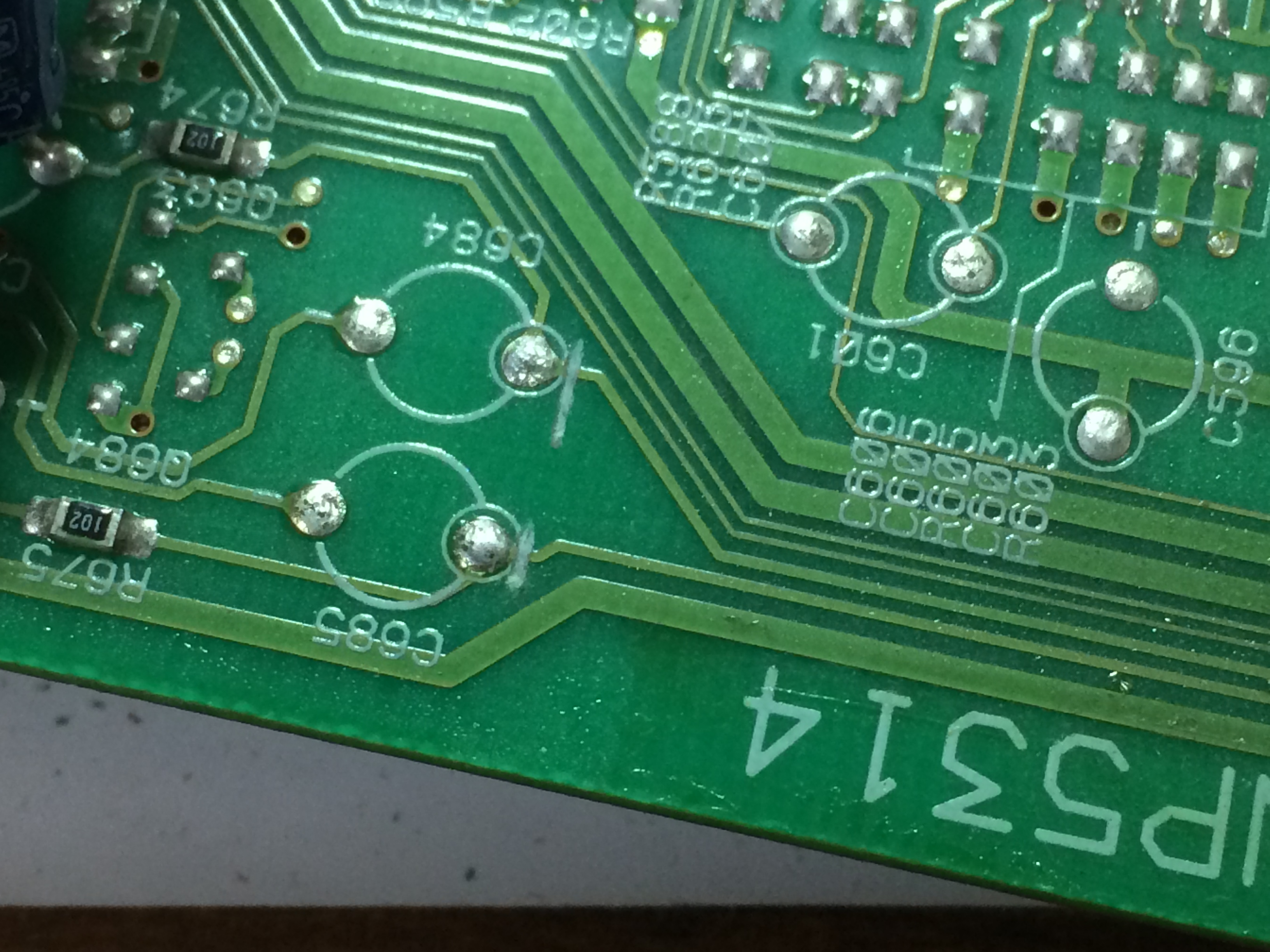

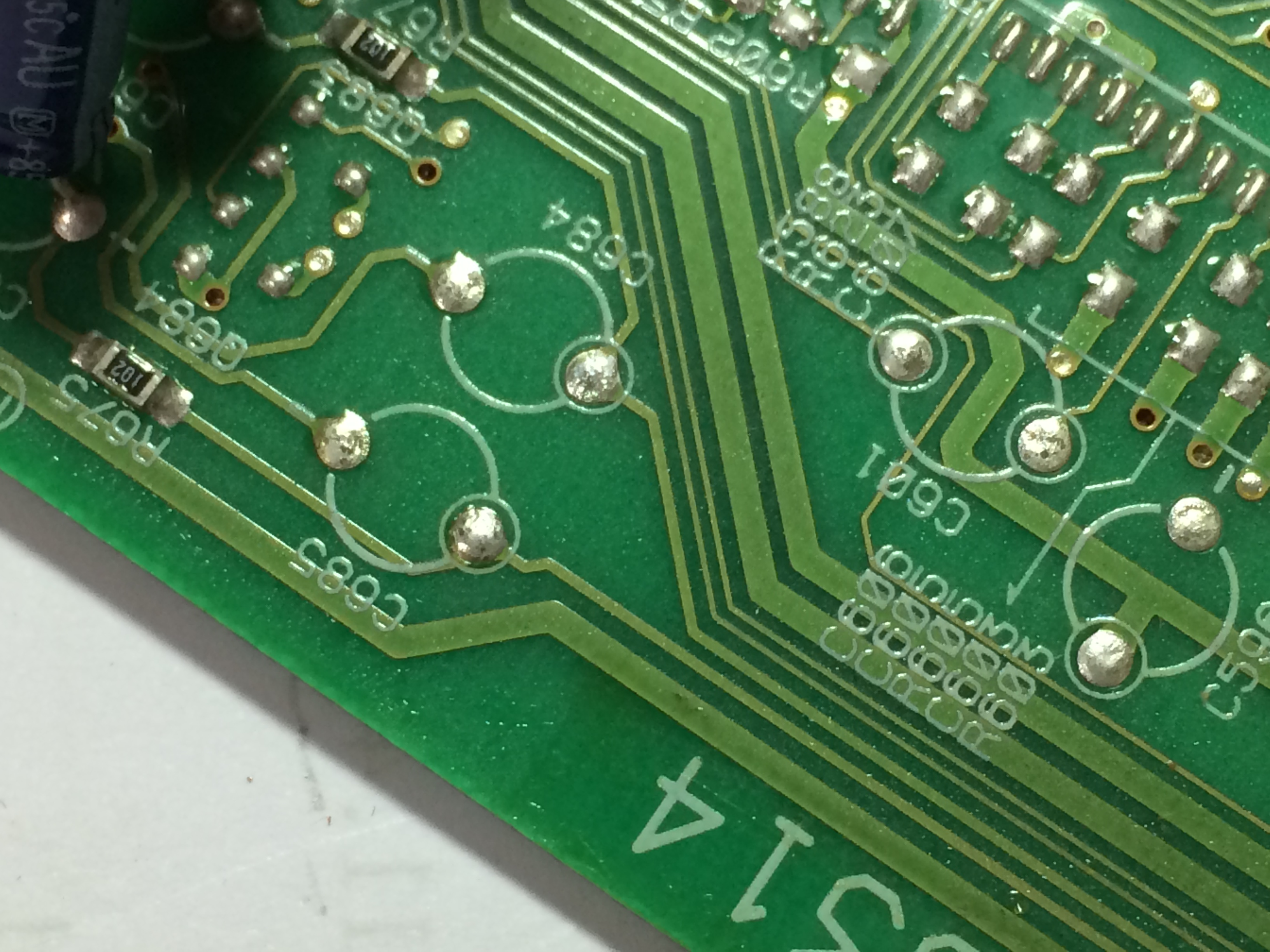

圖說↓：再翻回PCB板背面，可以看到圖中右上角C684、C685底下有兩個焊點，各是FM模組的輸出左聲道及右聲道；圖中左下角兩排插座孔上排右邊數來L、R、SGND各是要送往後端擴大機的訊號線，分別是左聲道、右聲道、訊號接地


知道PCB板上所有東西的來龍去脈後，我們就要選擇使否保留FM功能
以及選用什麼樣的接頭，如果沒有要保留FM功能
那恭喜你，只需找條訊號線連接方才PCB板上的L、R、SGND即可
而擴大機只要選擇FM1這組就會直接通到這裡
而我有要保留FM功能，即使我根本不聽電台
這裏選擇的接頭是NEUTRIK的NMJ6HCD3，這是一顆6.35mm母座
接點規格書：NEUTRIK NMJ6HCD3規格書
規格書最右側的N*J6**則是我選擇的接頭接點
S（接地）、R（左聲道）、T（右聲道）接點接往PCB板上的L、R、SGND
意思就是如果有插6.35mm接頭，SRT就會斷開SN、RN、TN接收6.35mm接頭訊號
如果沒有接6.35mm接頭，則會導入SN、RN、TN訊號
RN(左聲道）及TN（右聲道）則去接之前圖中右上角C684（左聲道）、C685（右聲道）底下的兩個焊點
如果以上文字敘述不懂，請看底下圖文解釋

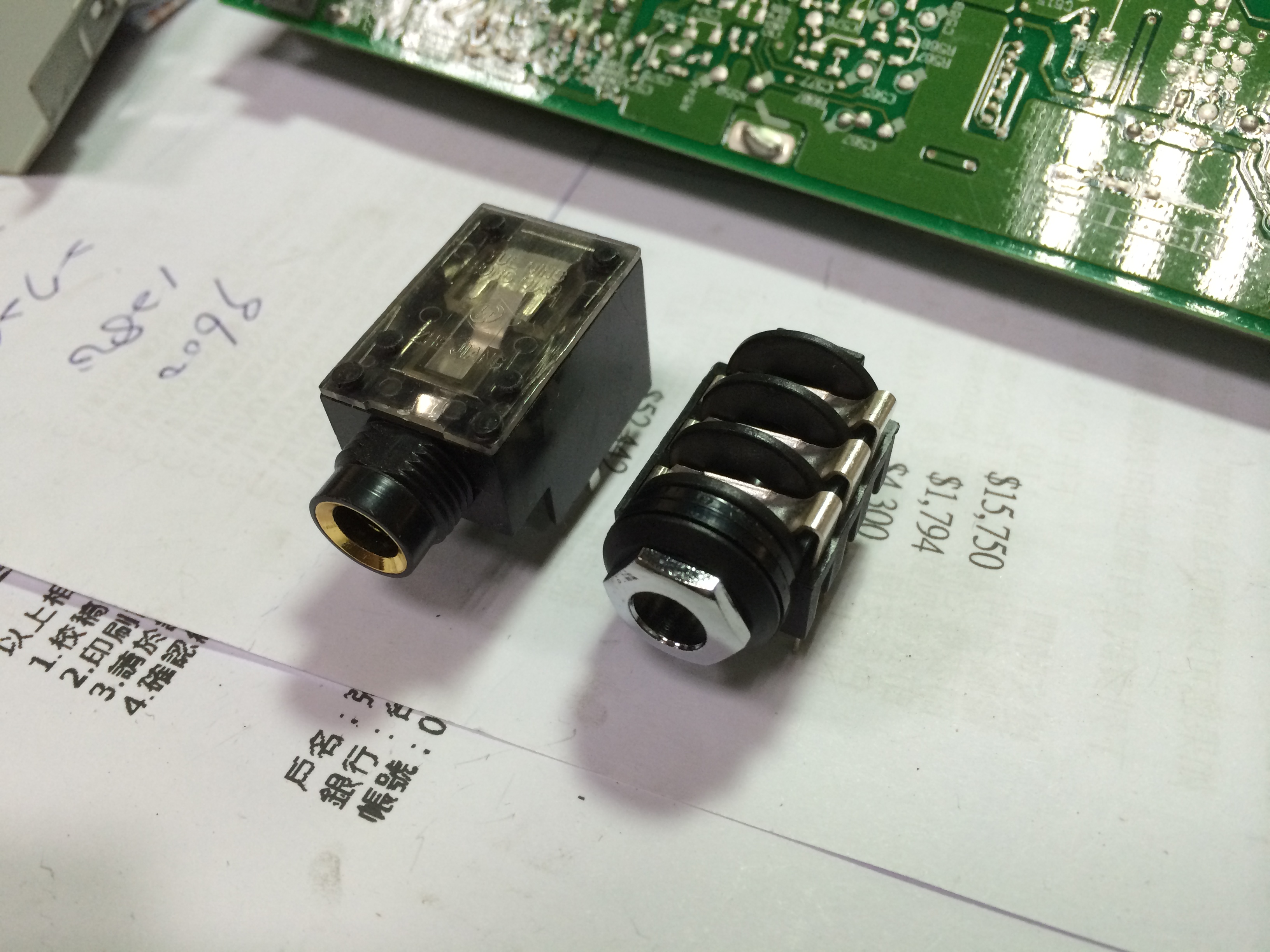

圖說↓：本次採用的是右側的NEUTRIK NMJ6HCD3

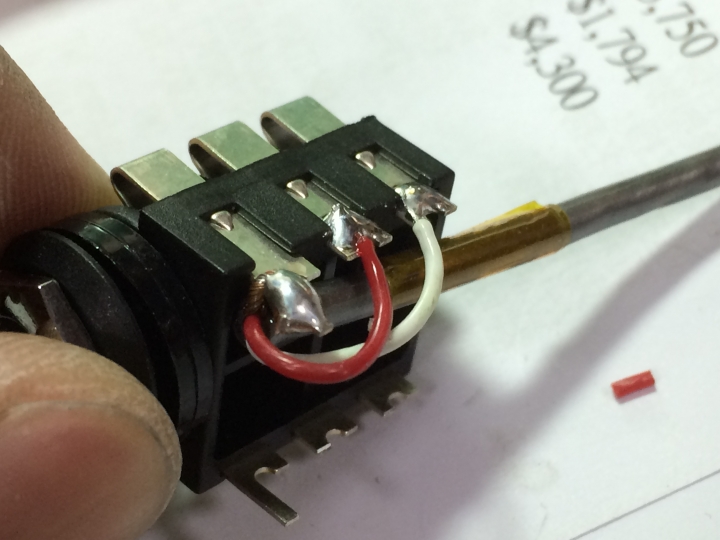

圖說↓：拿一條雙芯單隔離的訊號線來接SRT端

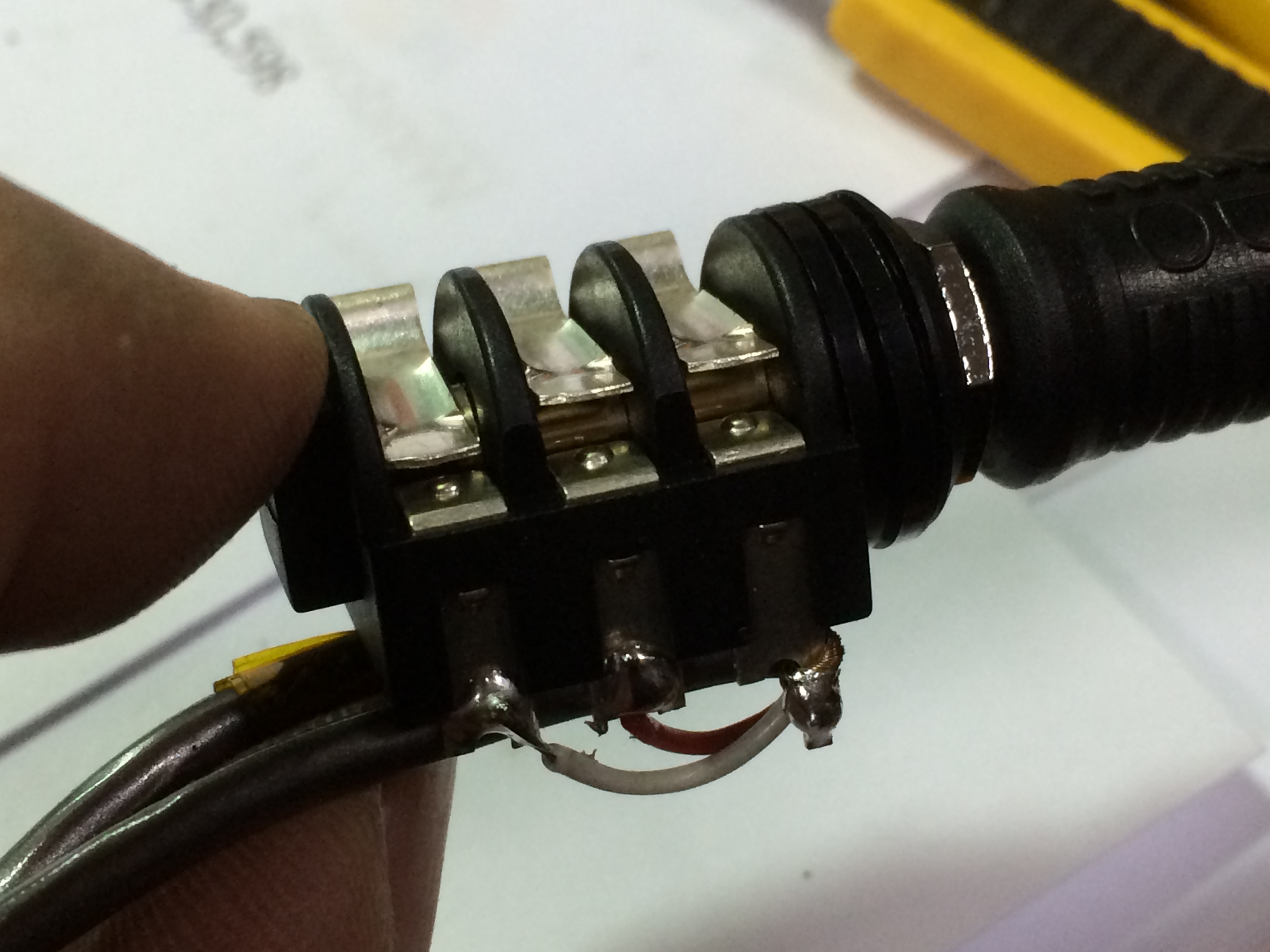

圖說↓：由左至右接點為S（接地）、R（左聲道）、T（右聲道）

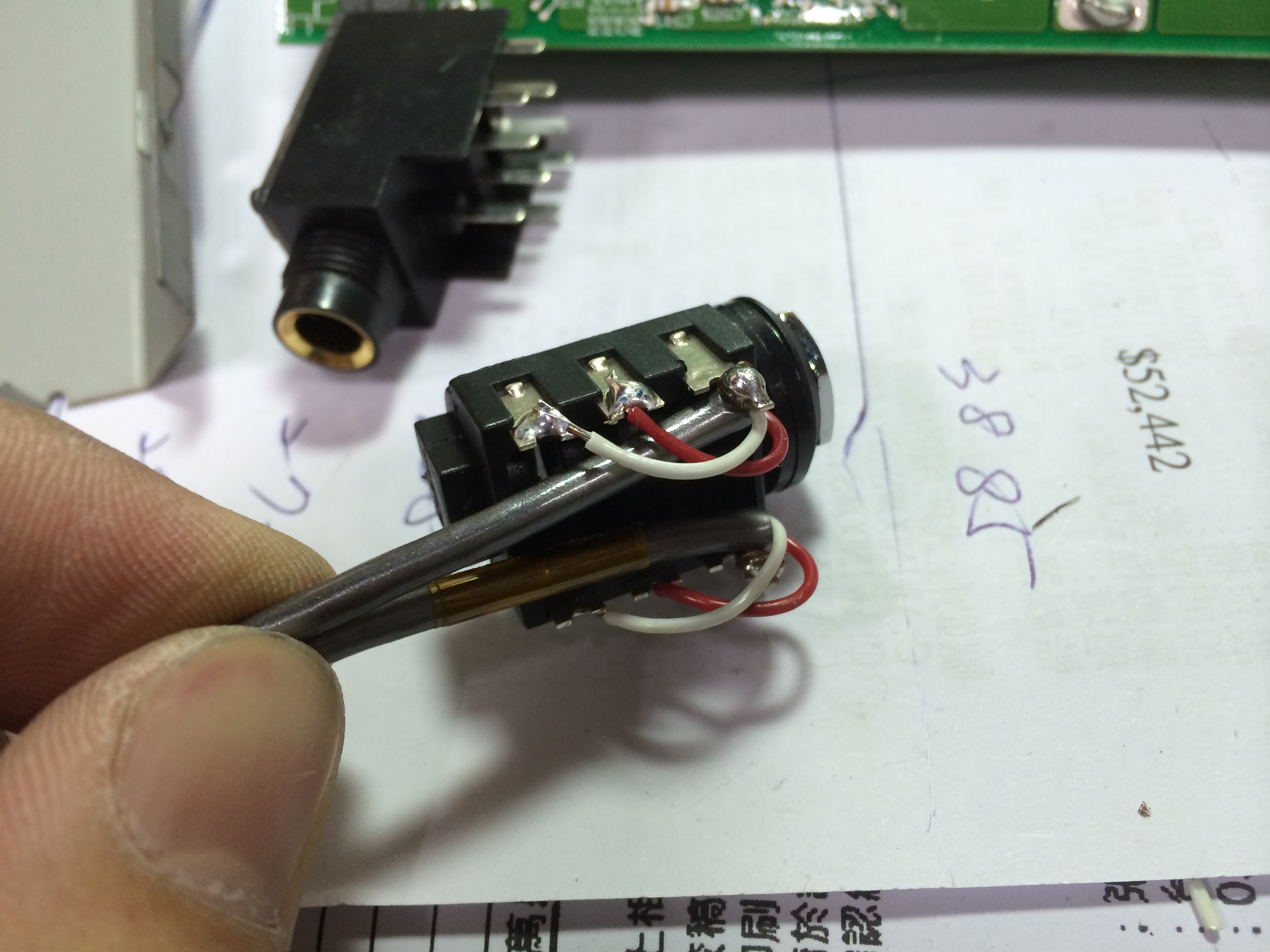

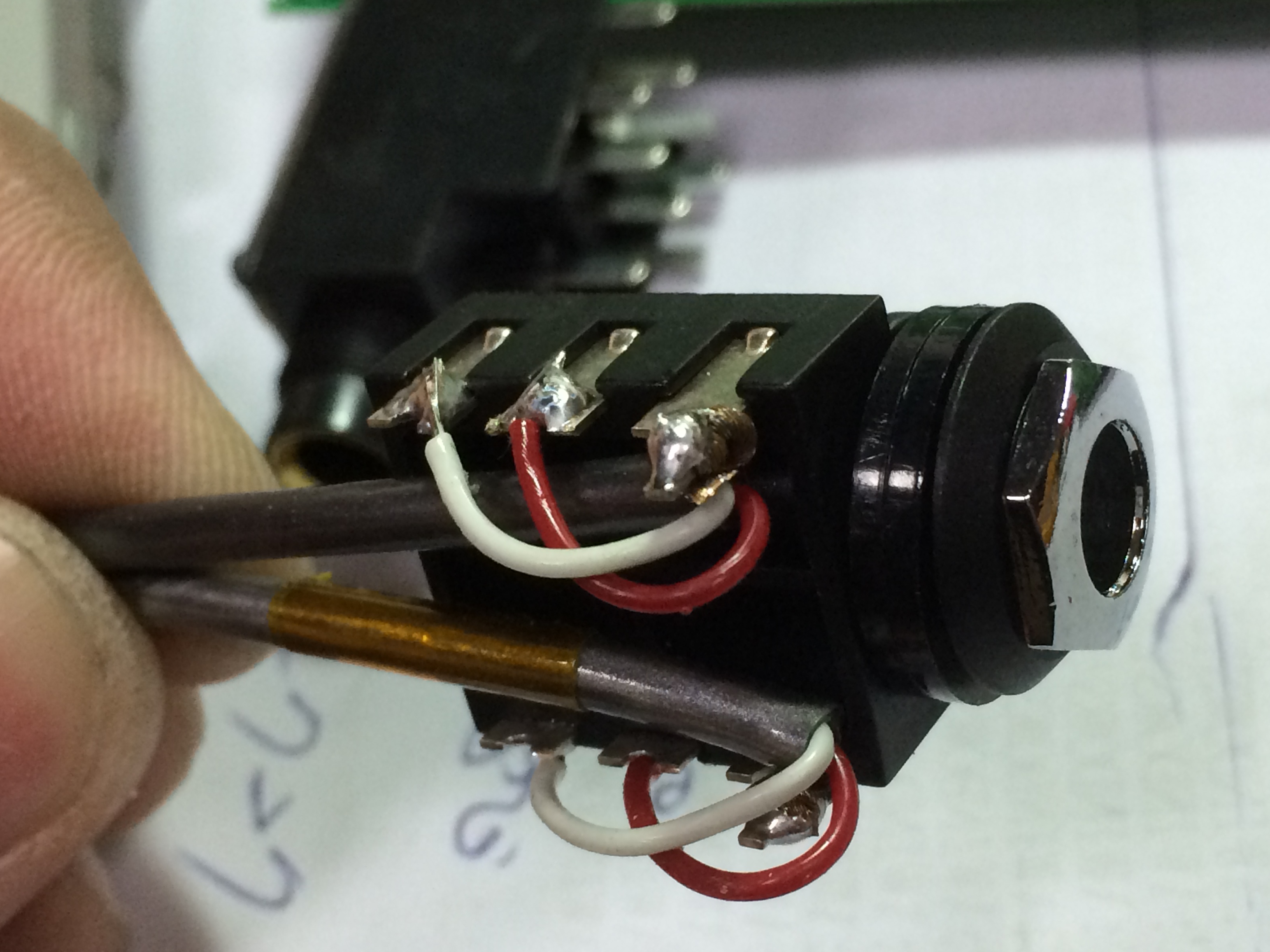

圖說↓：再拿另一條雙芯單隔離的訊號線來接SNRNTN端

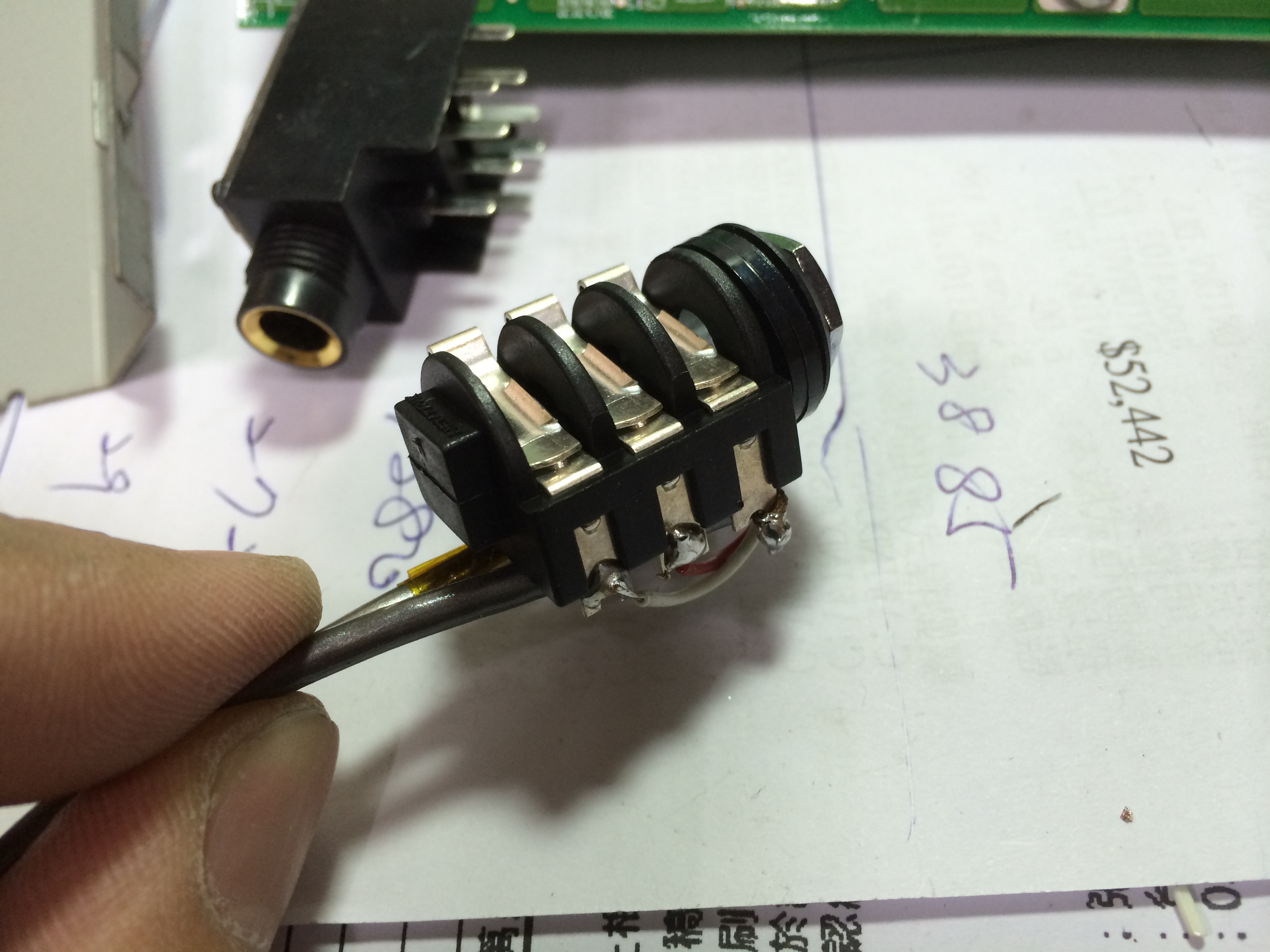

圖說↓：由左至右接點為TN（右聲道）、RN（左聲道）、SN（接地）


圖說↓：其實不難發現左右側為對稱

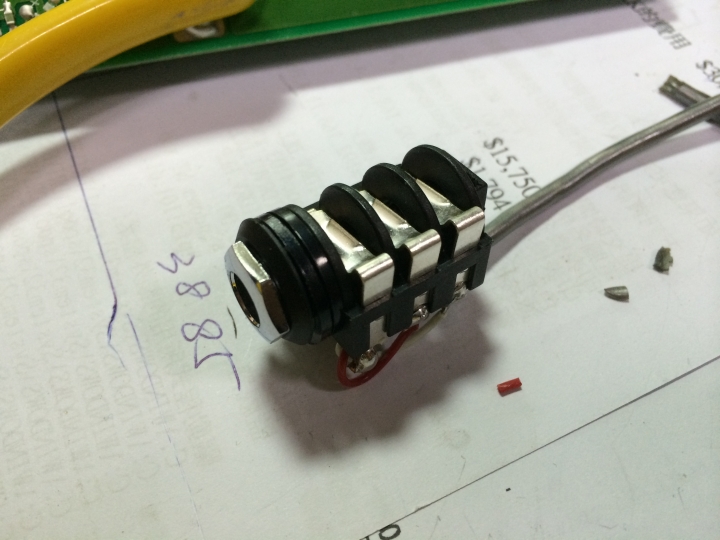

圖說↓：當6.35mm接頭插入後可以看到上方的SRT脫離下方的SNRNTN，用這種方式做輸入選擇


不曉得這樣解釋會不會太繁瑣？會不會不夠清楚？
讓我們繼續下去！有問題再留言給我好了

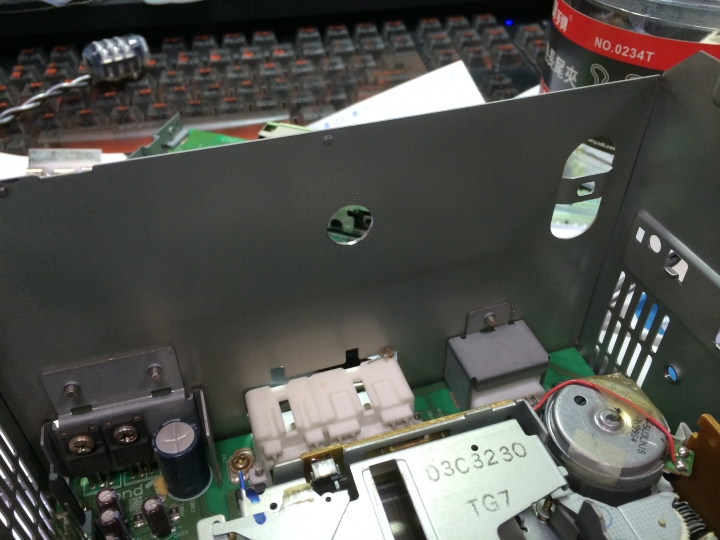

圖說↓：因為我不想跟老美一樣在面板上弄一個座，所以我在背面鑽了一個洞讓訊號線可以跑到手套箱內


圖說↓：剛好手邊有一段喇叭線皮，套在這裡防止訊號線刮傷


圖說↓：接下來要接線了！左邊那條線就是從SRT這邊來的，焊上PCB板上的L、R、SGND

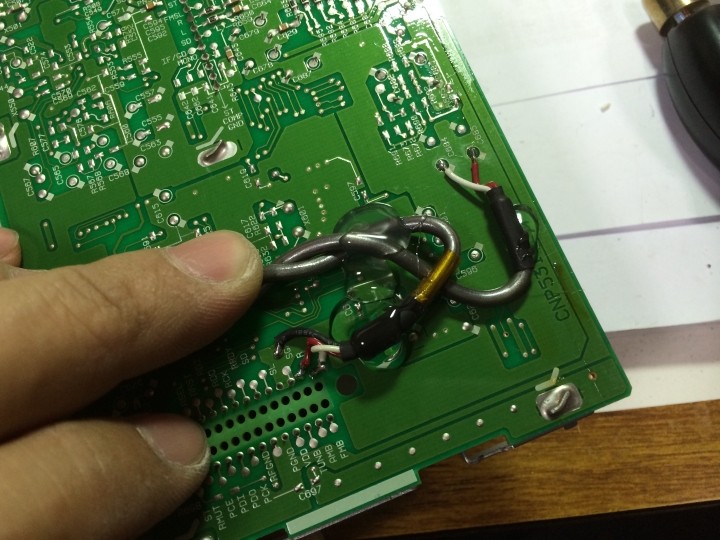

圖說↓：右邊那條線是從SNRNTN來的，焊上PCB板上的C684（左聲道）、C685（右聲道）底下的兩個焊點，這邊的接地不需要接上，以免造成接地線的LOOP，弄巧成拙會產生哼聲

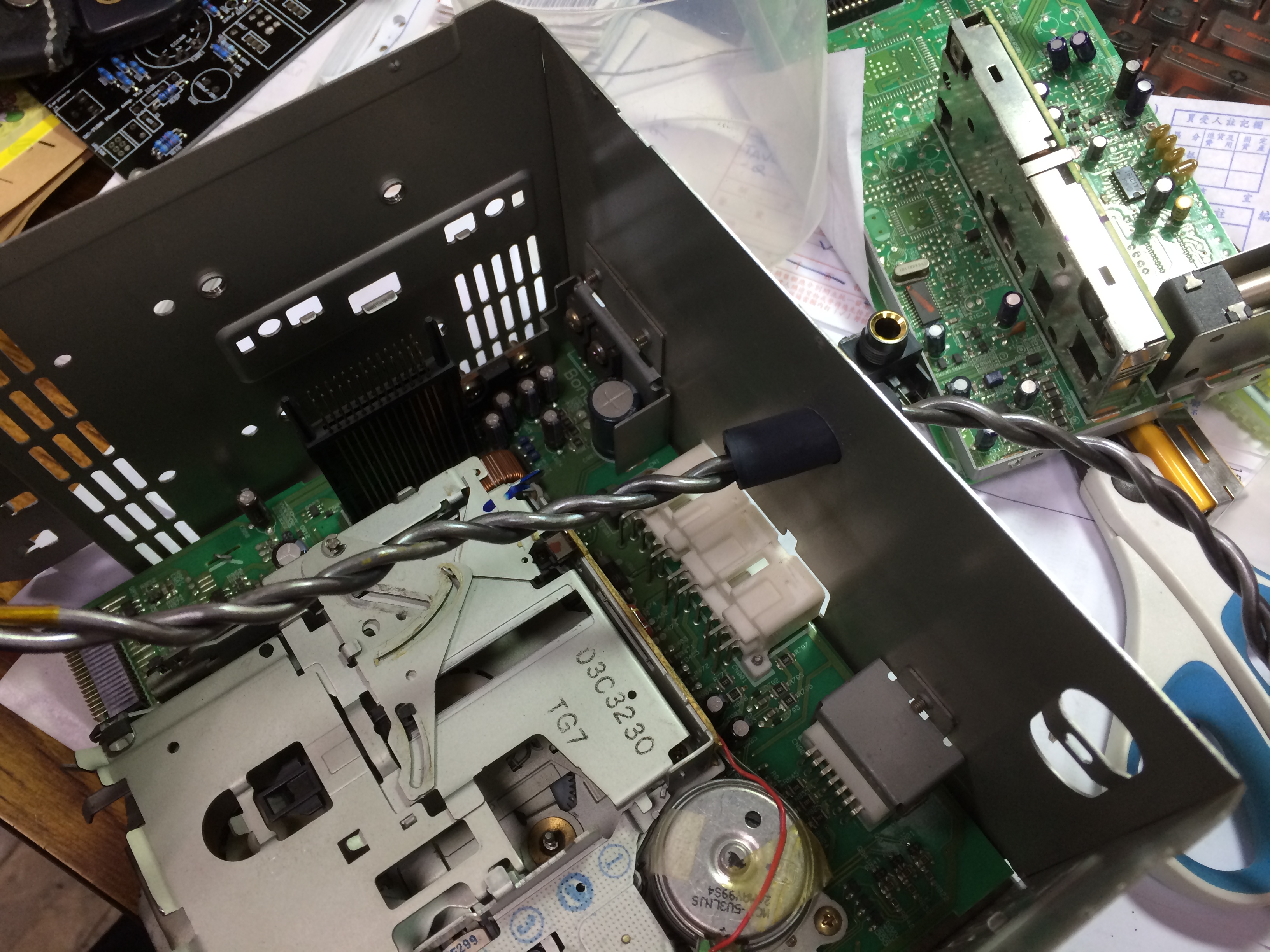

圖說↓：慢慢的把改裝完的PCB板裝回主機內

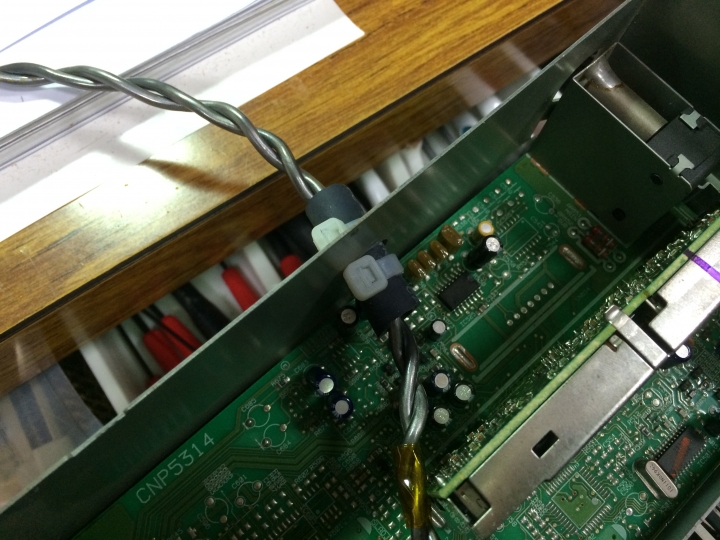

圖說↓：固定好訊號線

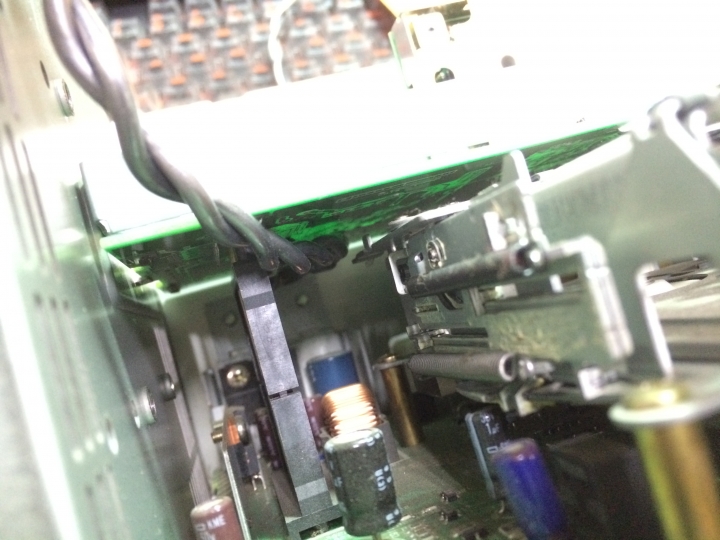

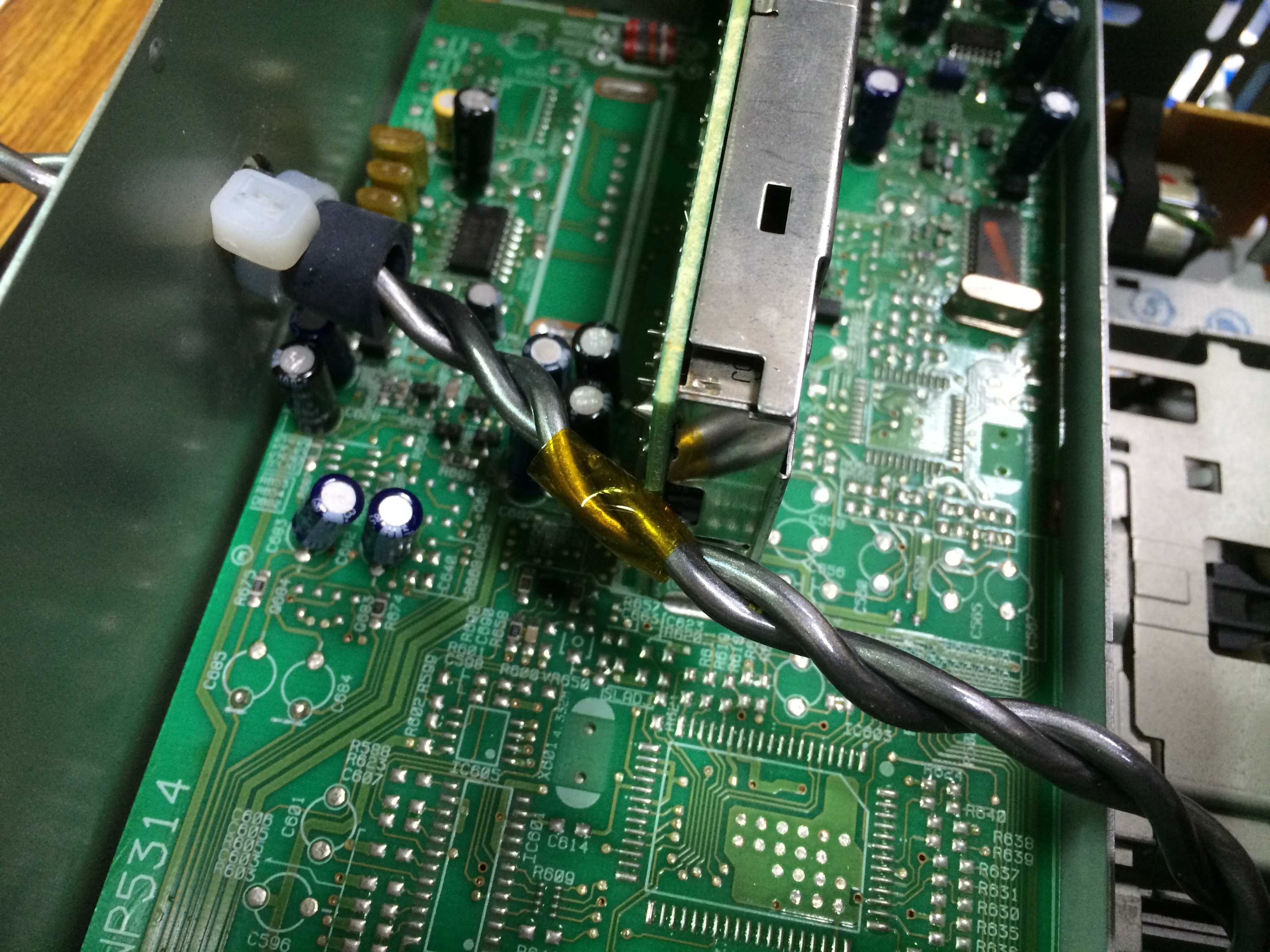

圖說↓：由於訊號線摩擦到PCB板，所以包個膠帶，好了把主機裝好


裝好了就把主機帶回車上，準備拉線
由於我要從手套箱出線，所以開始拆手套箱

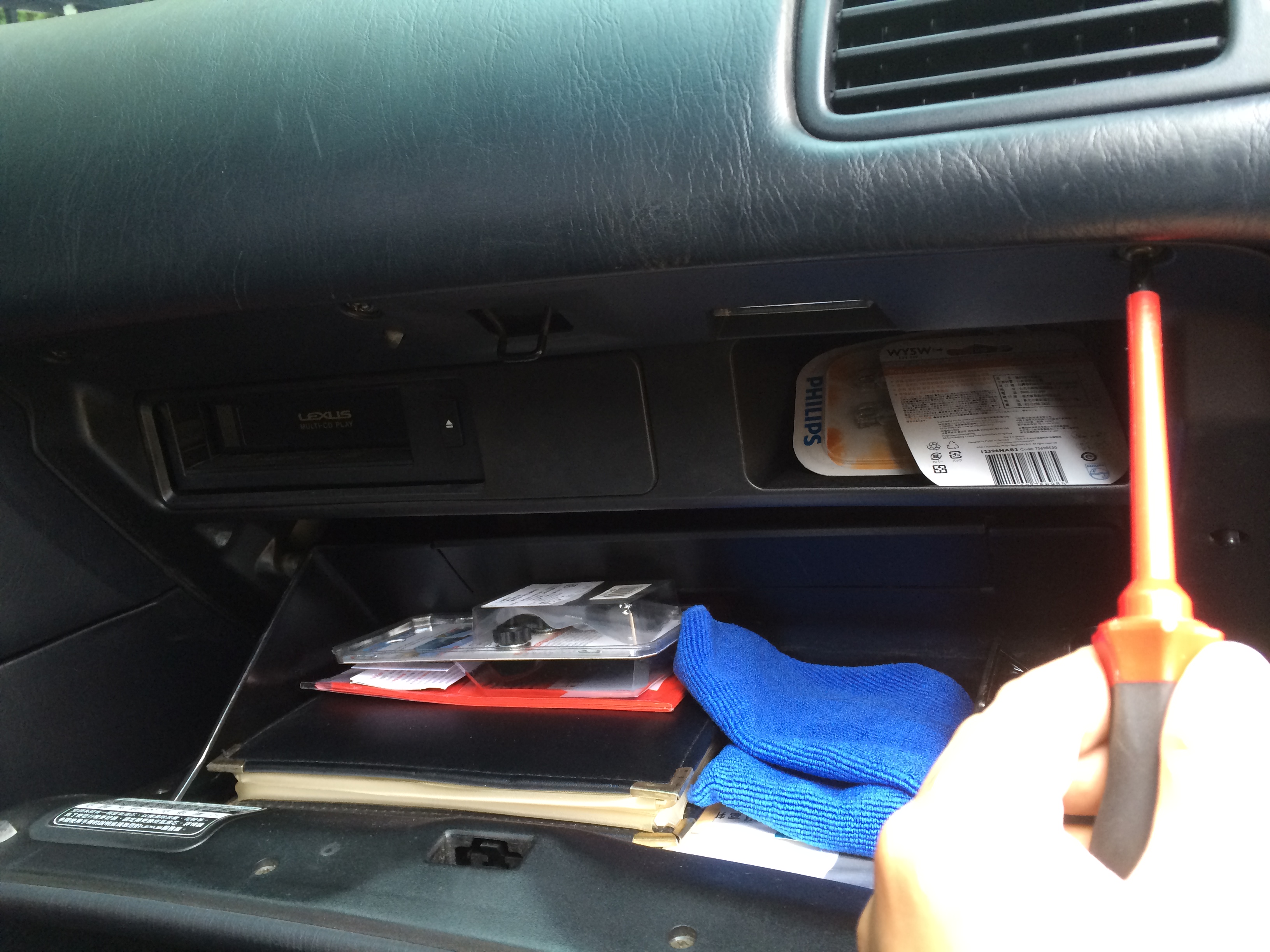

圖說↓：打開手套箱右側有一顆十字的螺絲，我記得左側很像也有，忘記拍出來，把兩顆都拆除

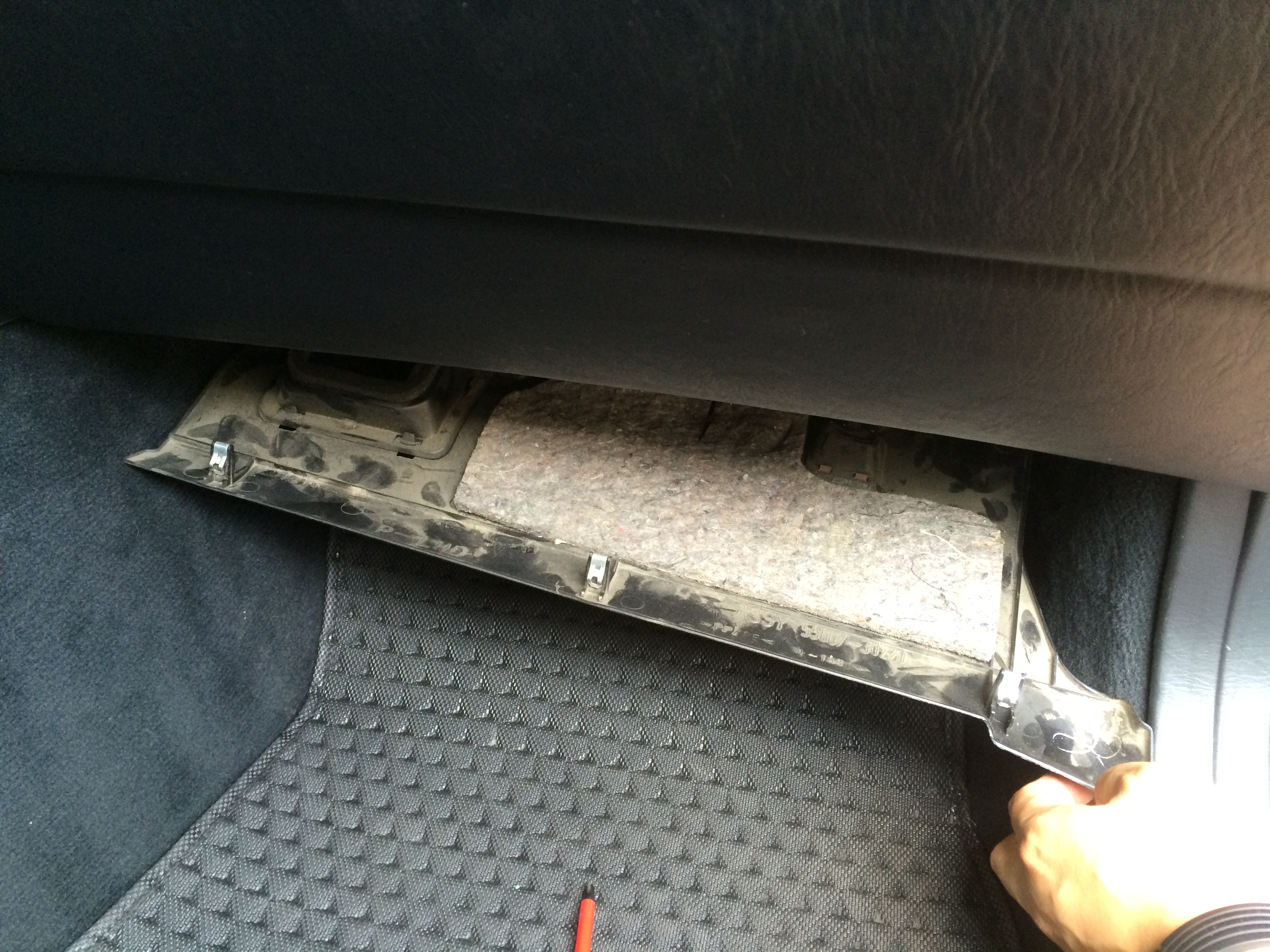

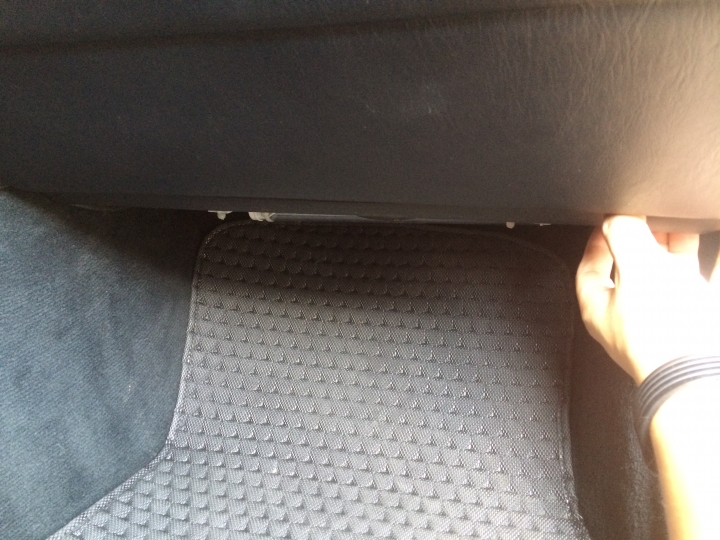

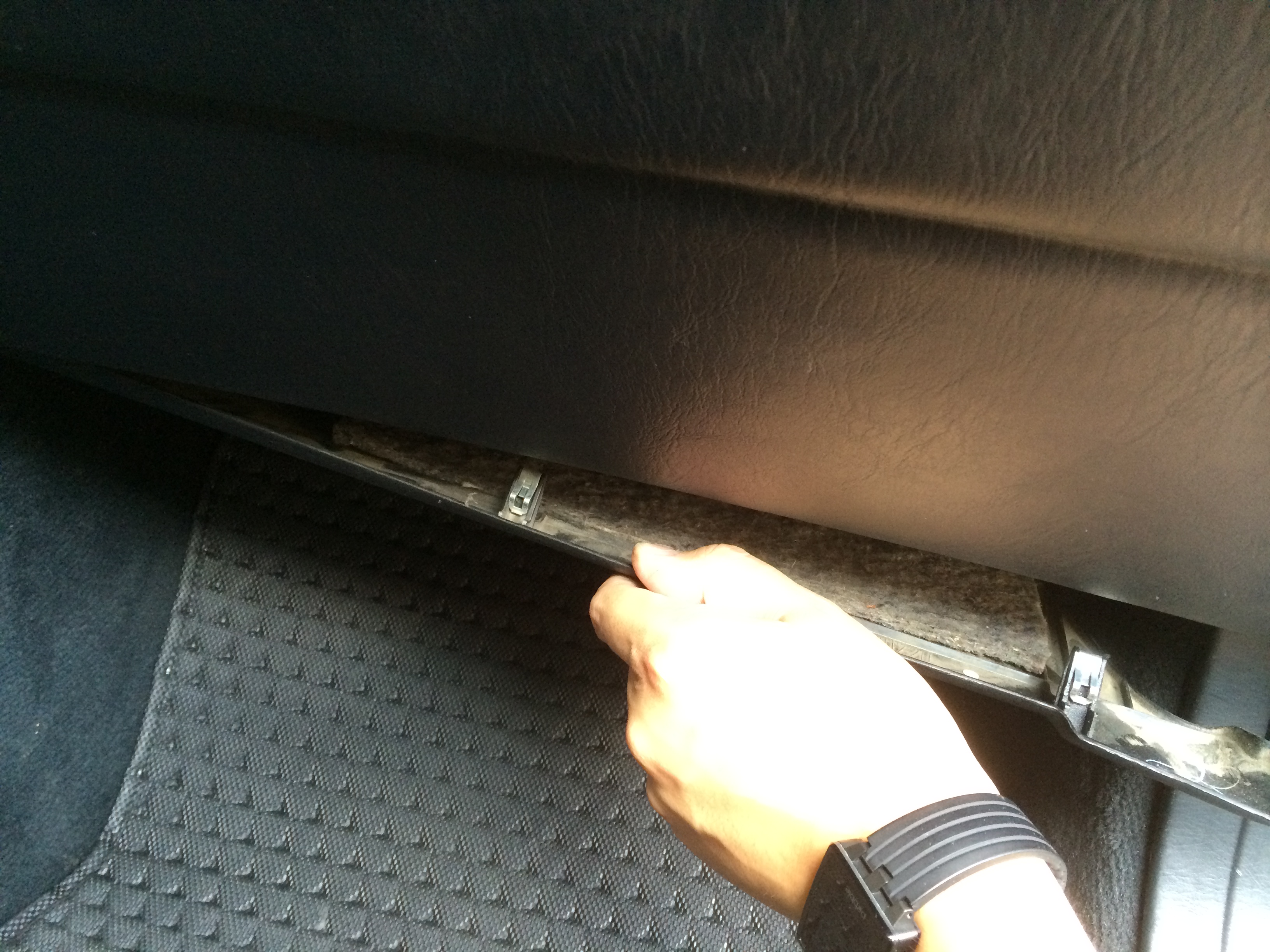

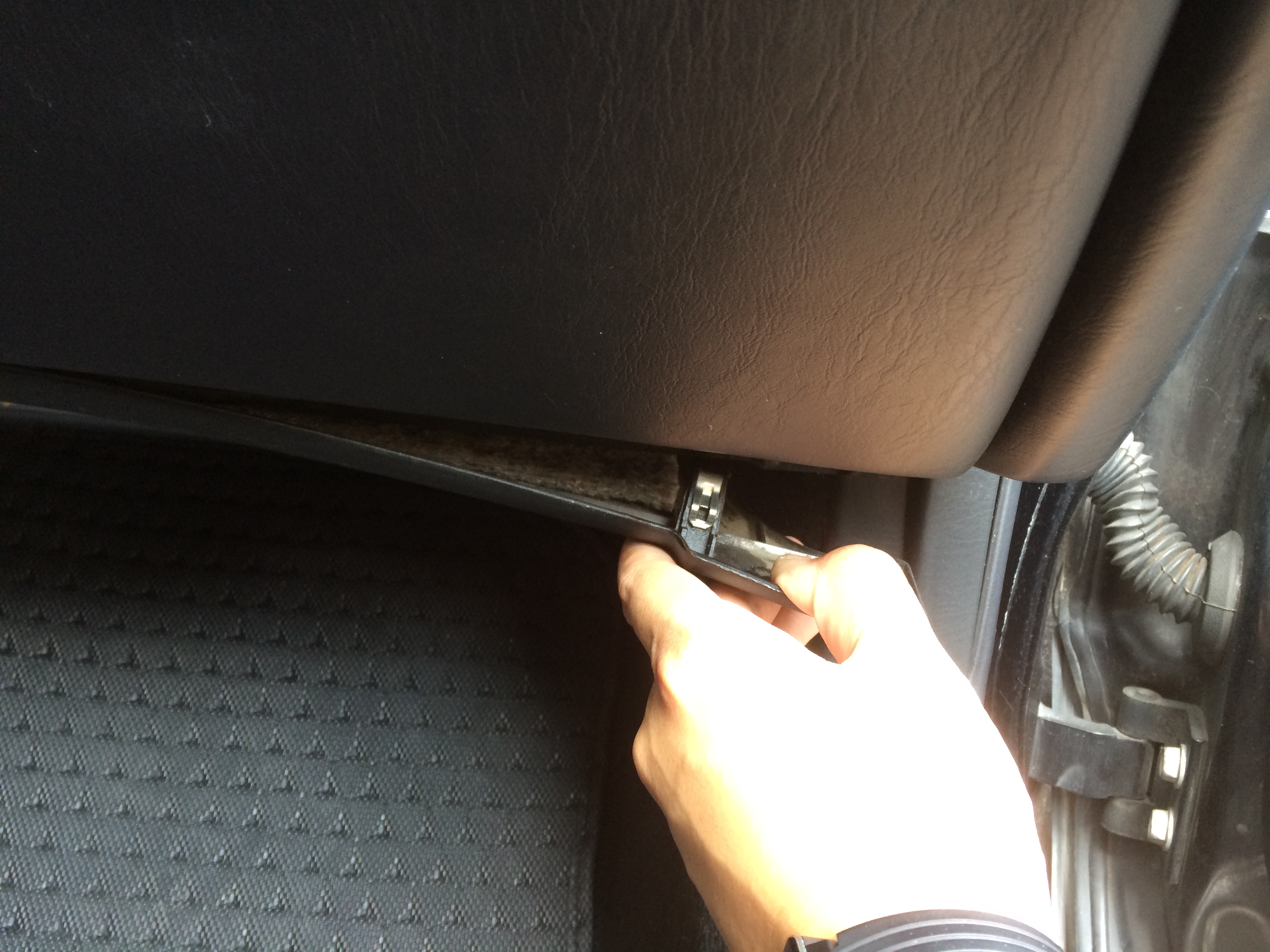

圖說↓：手套箱下側蓋版可以直接拉開，沒有螺絲


圖說↓：就只有這種卡榫


圖說↓：第二顆


圖說↓：第三顆

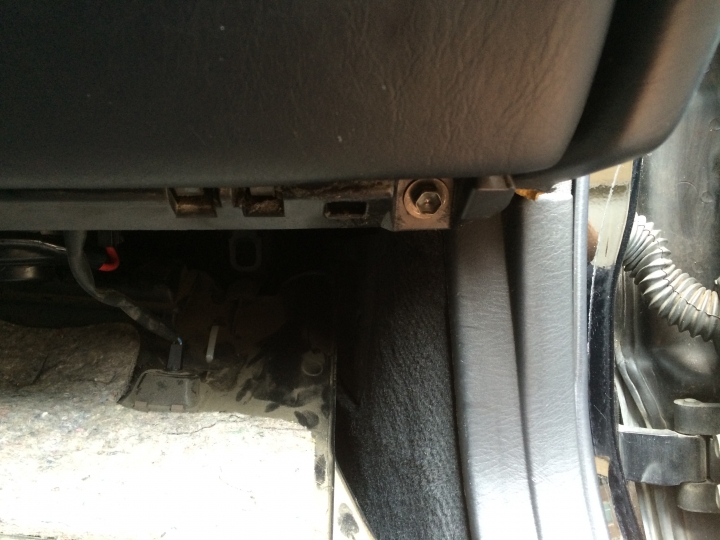

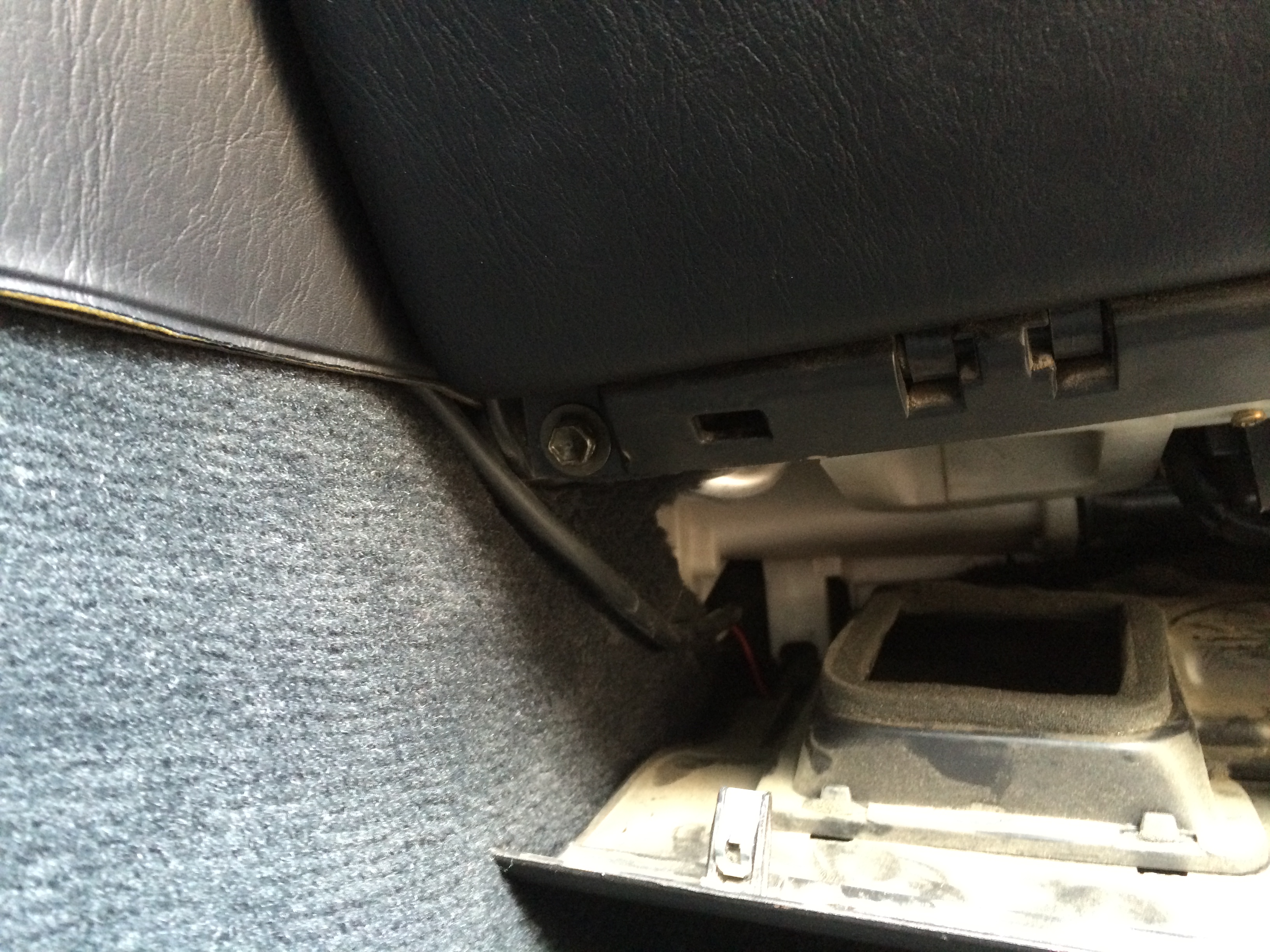

圖說↓：拿下下側蓋板後，右側有一顆10mm外六角螺絲


圖說↓：左側還有一顆10mm外六角螺絲

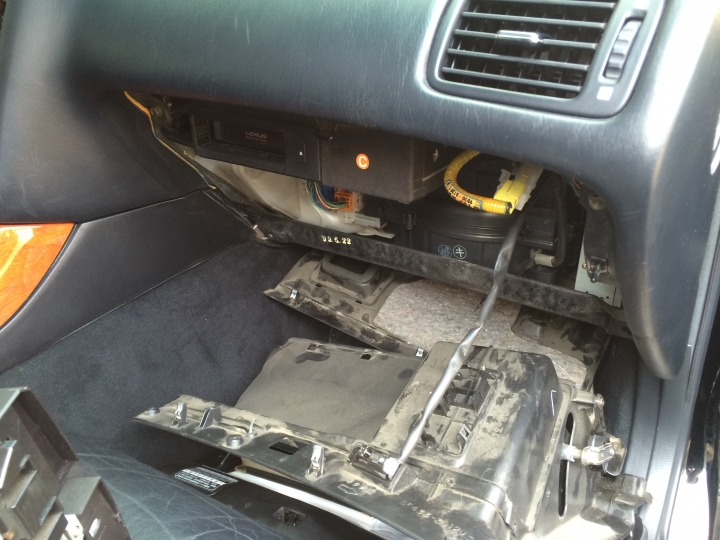

圖說↓：拆下兩顆螺絲後手套箱就下來了，15年個灰塵真是有夠可怕

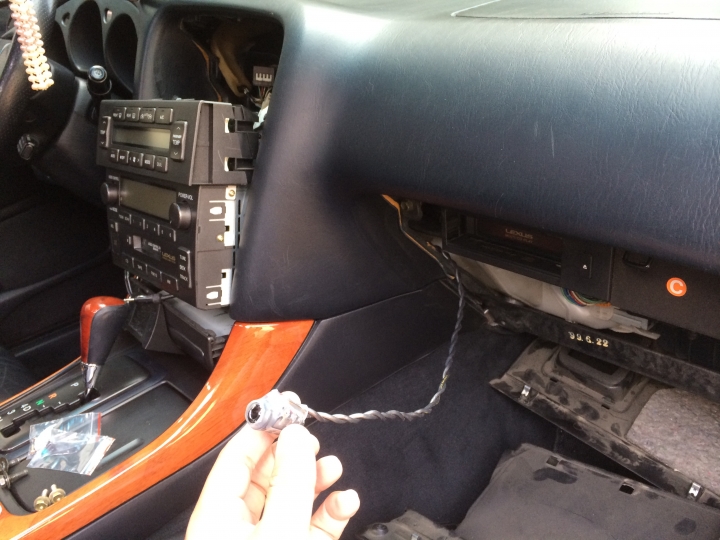

圖說↓：這時候就趕快穿線吧

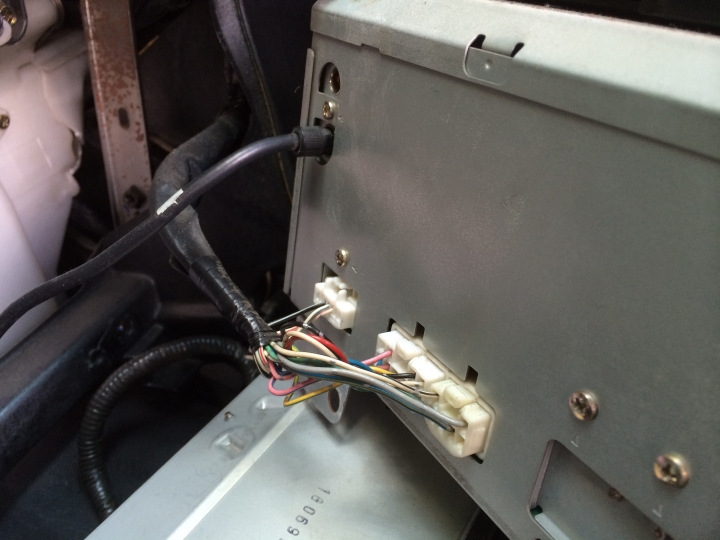

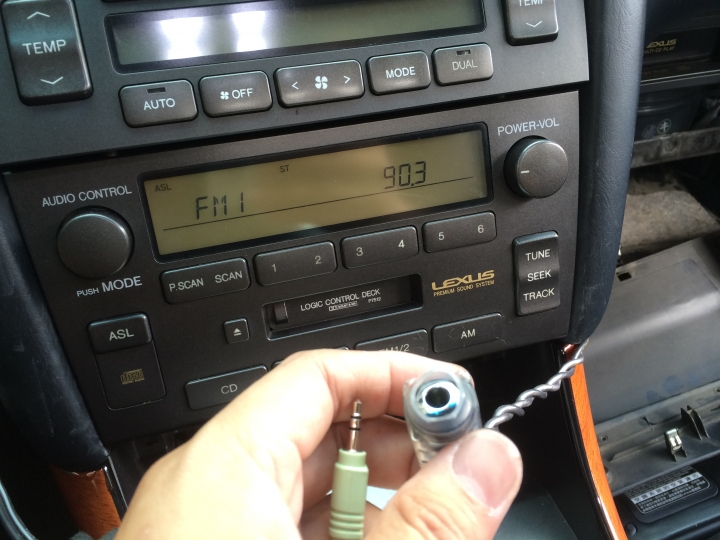

圖說↓：把主機後方的線都插回去，趕緊測試一下有沒有改裝成功，此時沒有插入6.35mm插頭，發出電台的聲音，很好！

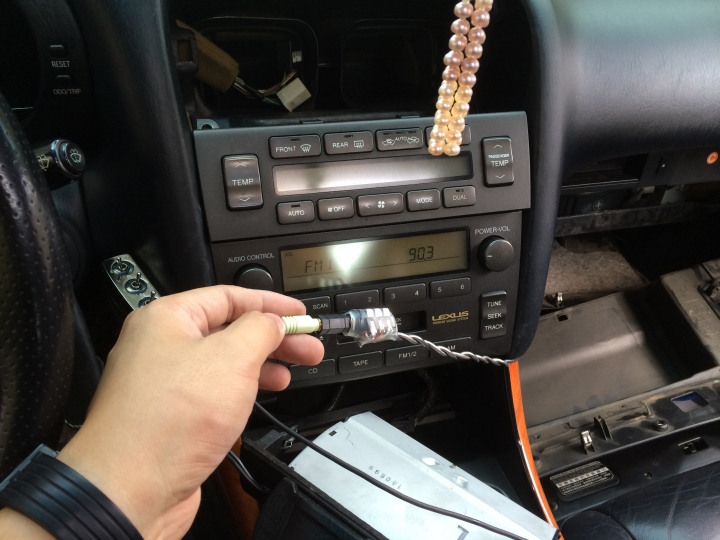

圖說↓：接下來插入6.35mm插頭並且開始送音樂，成功了！

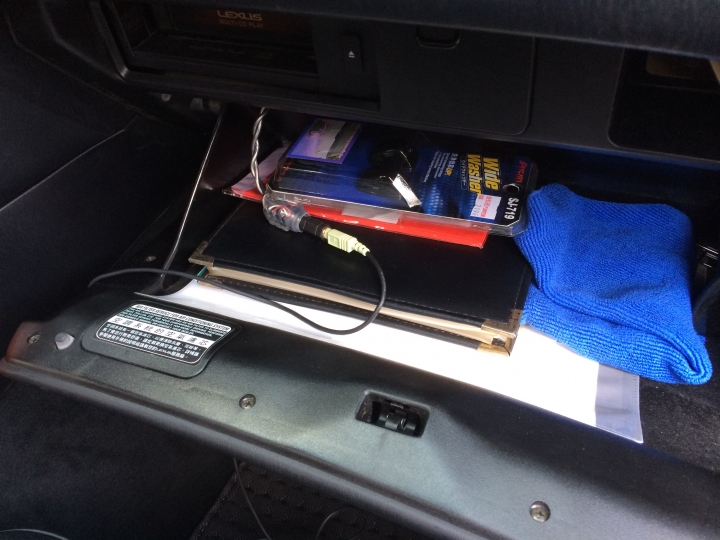

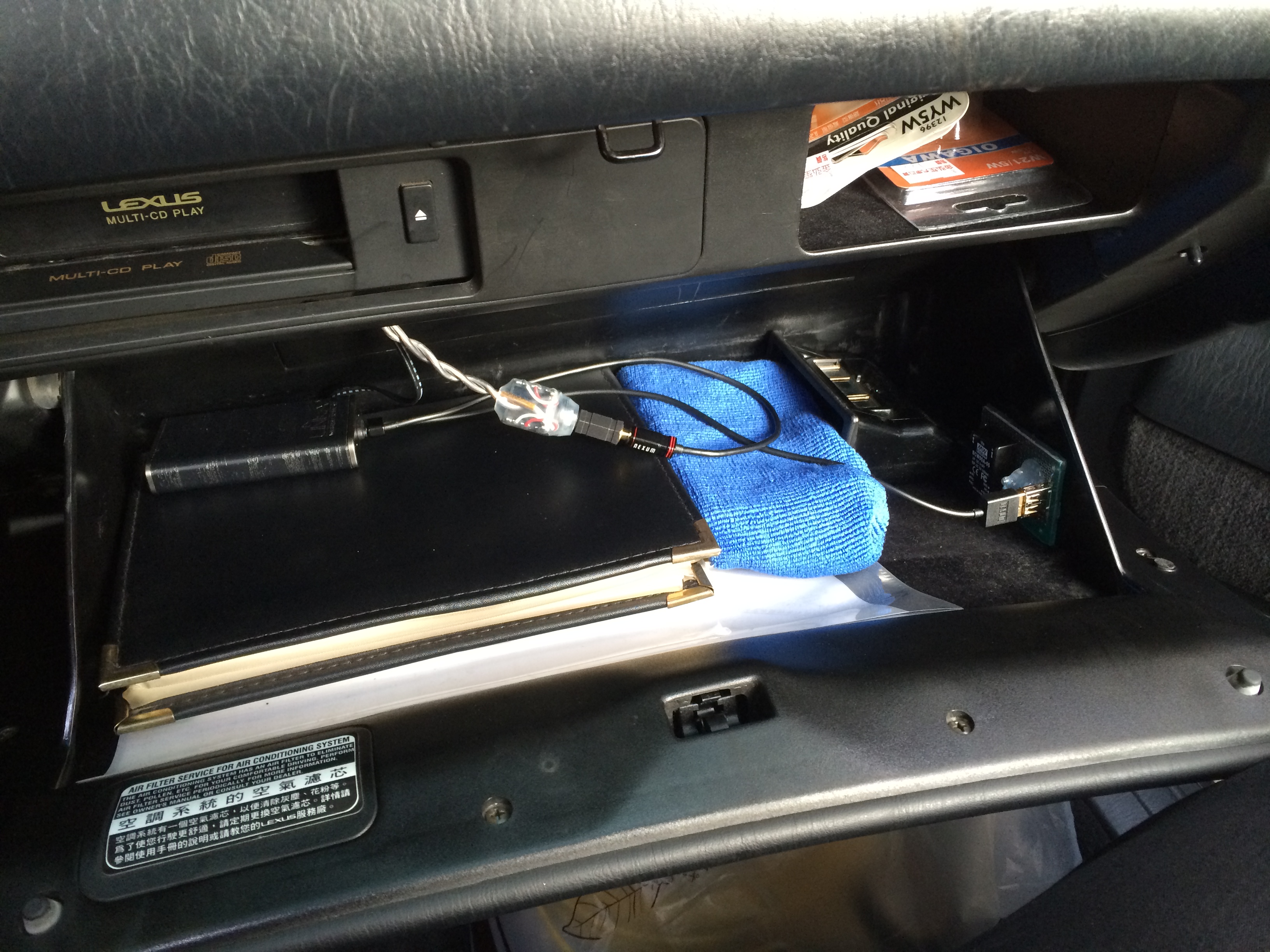

圖說↓：把機器都裝好、手套箱歸位


接下來要安裝AirPlay了，原本採用NEXUM TuneBox
TuneBox使用起來非常方便，他本身就是一個wifi基地台
手機連上他就可以直接AirPlay，而且內部採用Wolfson的DAC處理晶片
聲音在家用音響有一定水準之上！價位也算便宜！
NEXUM TuneBox 無線音效卡
因為手邊剛好有這顆，而且他只需一個5V micro USB供電就可以工作
心想應該很適合，就拿來車上直接用
沒想到我忘記一個很重要的問題，車上的電源其實髒得要命
一接上去我就後悔了，嚴重的飛機音
用行動電源供電就不會！

圖說↓：NEXUM TuneBox


這個問題跟朋友討論之後，他推薦我用NEXUM家的另一個產品
Nexum 《LINKA》車用音響無線接收器
沒想到NEXUM已經有想到這個問題
果真接上去後背景安安靜靜，效果我很滿意！
內部也是採用Wolfson的DAC處理晶片
因為是汽車用，線材也是下足了功夫
廠商文宣很可愛，首次將PCOCC單結晶無氧銅線材導入消費性電子產品市場
他怎麼沒強調首次將Wolfson的DAC處理晶片導入消費性電子產品市場？
印象中市值七八萬元的音響用DAC可能也用Wolfson的DAC處理晶片而已
差別可能只是晶片型號不同，總之十分用心在做產品

圖說↓：Nexum 《LINKA》


圖說↓：PCOCC單結晶無氧銅線材，搭配感覺頗厲害的接頭

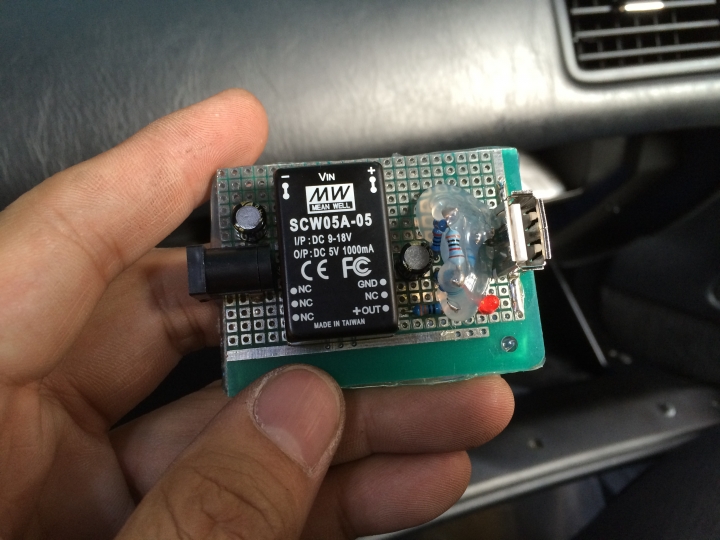

圖說↓：這是小弟DIY的5V電源供應，採用過內大廠MEAN WELL SCW05A-05 5W DC to DC變壓器，連波非常小，滿載只有20mV


MEAN WELL SCW05A-05 5W DC to DC變壓器規格書

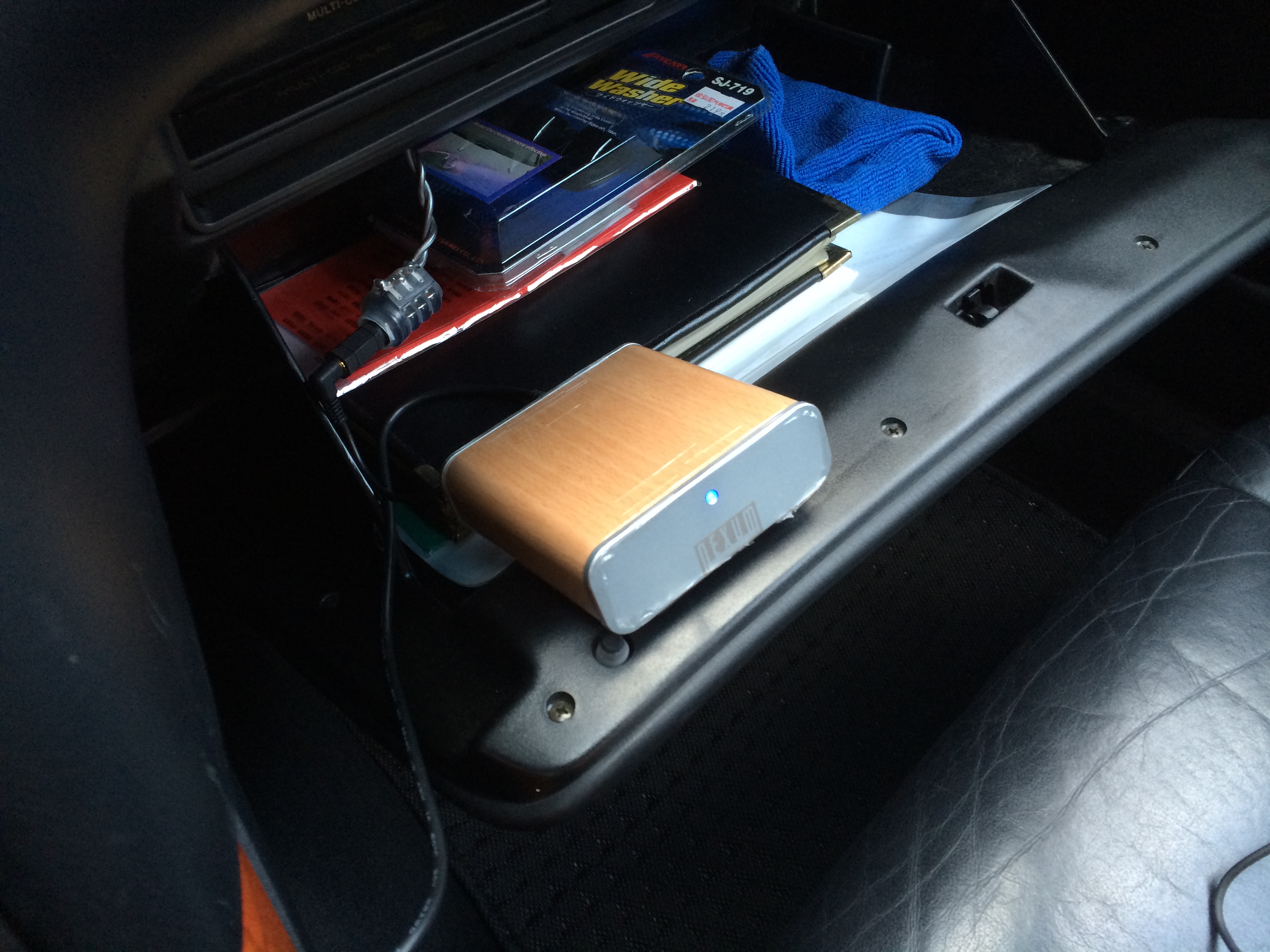

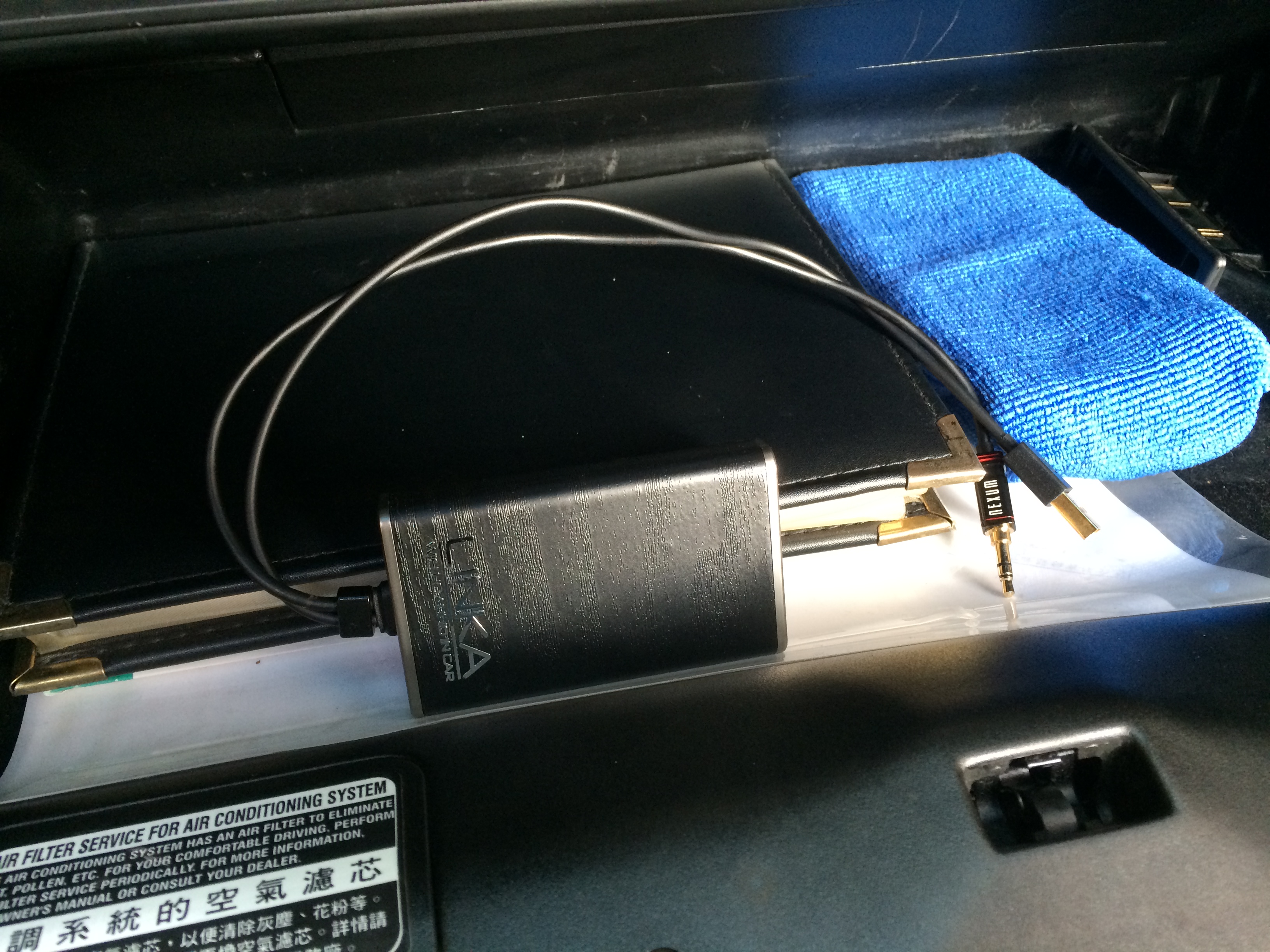

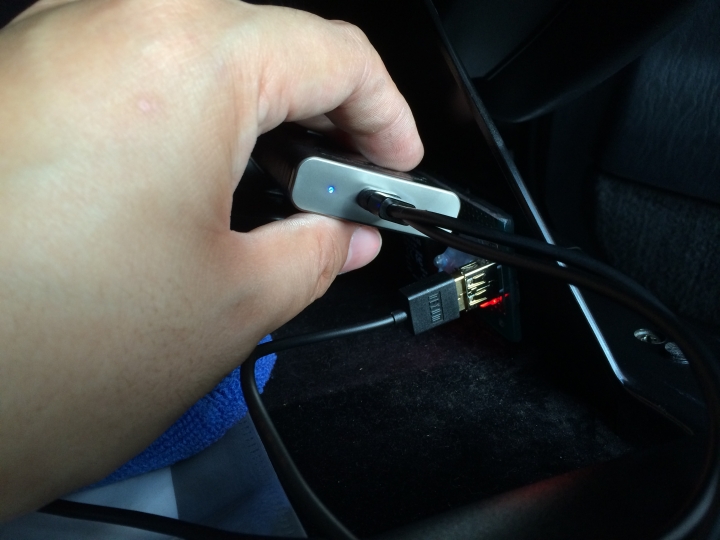

圖說↓：整個系統接起來


圖說↓：上電等藍燈亮起就代表系統已經啟動可以連線


圖說↓：wifi選擇LINKA之後就會跑出AirPlay的選項


圖說↓：點進去之後只要選擇LINKA即可


圖說↓：原本顯示AirPlay的地方就會跑出LINKA的名稱


圖說↓：就可以開始播音樂啦！


結論：
本次的DIY改裝可能需要手比較精細的人，而且必須要會操作電烙鐵
由於焊點都比較小、訊號線都比較細，所以比較需要一些耐心與技巧
我們有比較車上原本的CD唱盤以及iPhone 5S內部放ALAC檔透過AirPlay讓NEXUM LINKA做解碼
LINKA的聲音全勝車上原本的CD唱盤，無論是聲音的分離度、解析、音場皆全面的提升
不過這樣比較可能比較不客觀，畢竟車上的系統已經是15年前的系統
15年前的聲音大多是暖暖、矇矇的，不怎麼清晰
但是很溫暖，被這麼改裝之後除了方便性提升
音質也能獲得提升，真是一石二鳥！


同場加映
因為我冷氣面板有一組燈不會亮，所以需要換燈泡
這次都已經拆面板了，就順便吧！

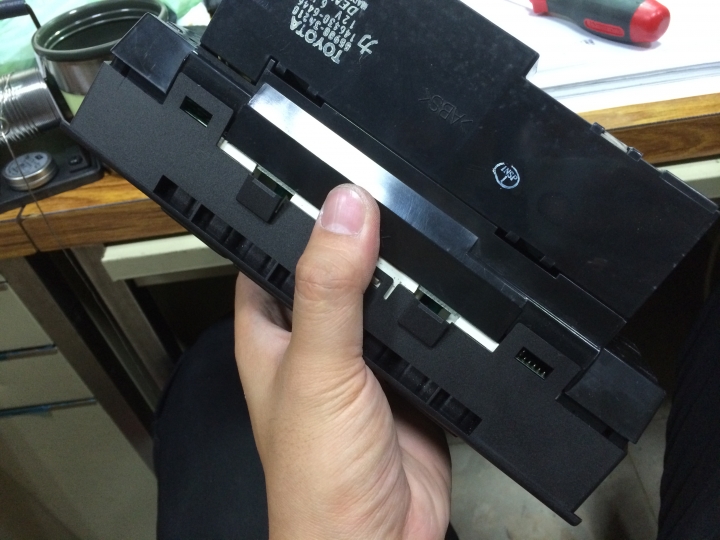

圖說↓：先把面板的螺絲拆掉


圖說↓：另一側也拆掉


圖說↓：又是卡榫

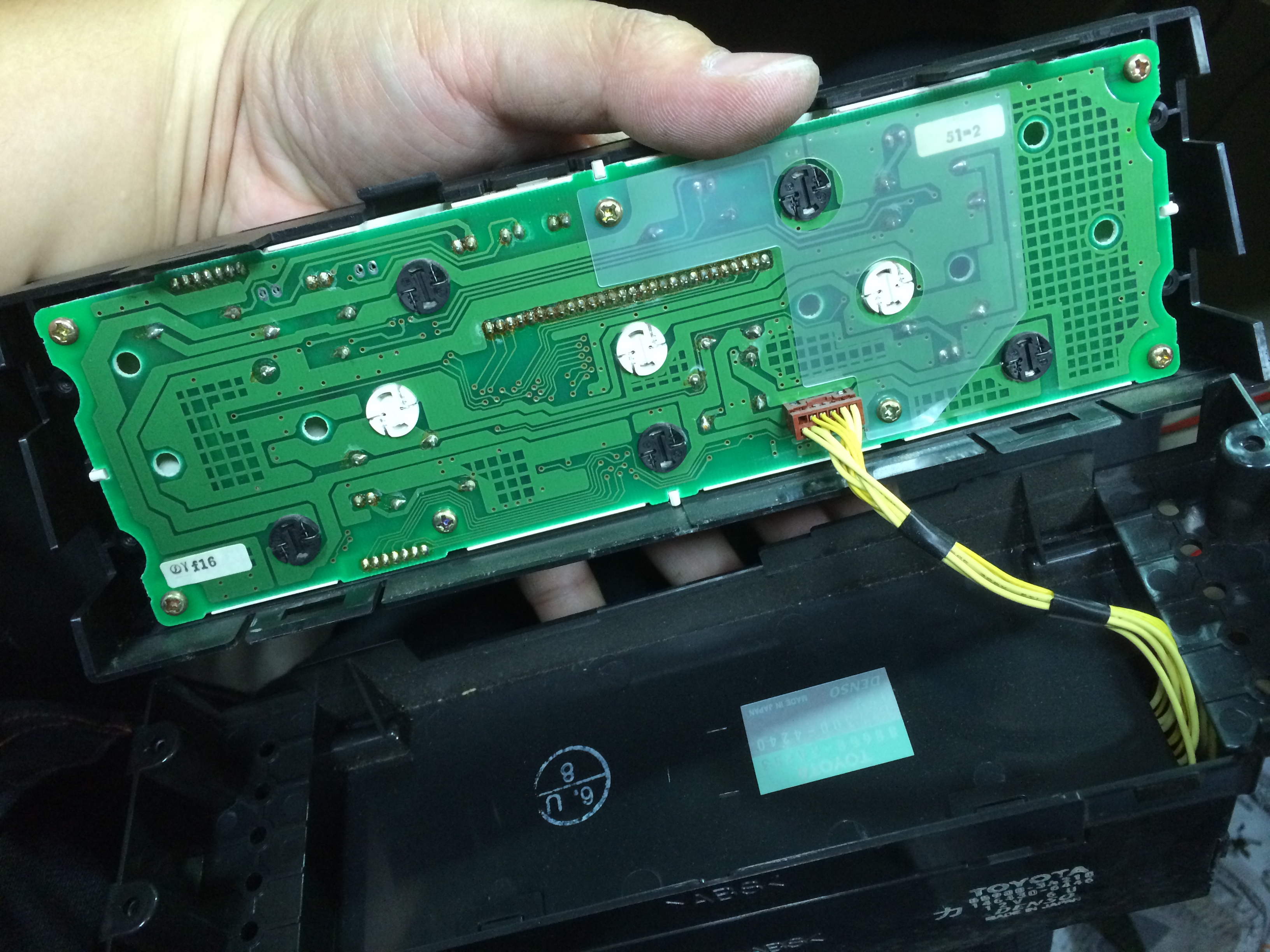

圖說↓：打開後露出PCB板，每個黑黑圓形的都是一個鎢絲燈

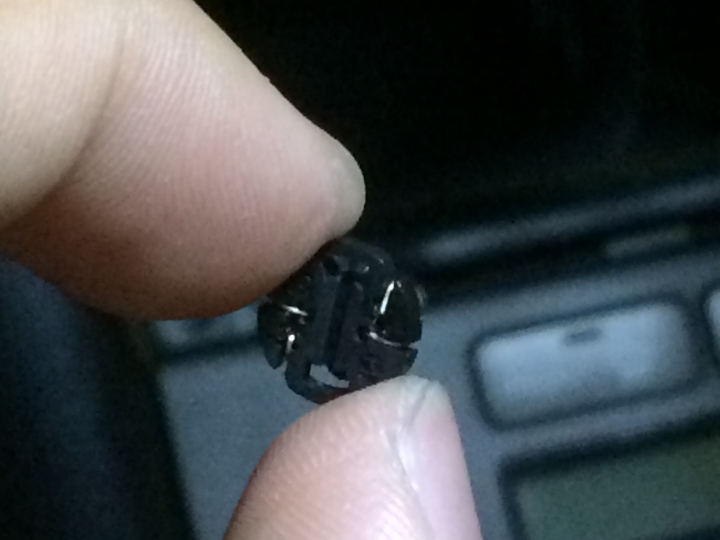

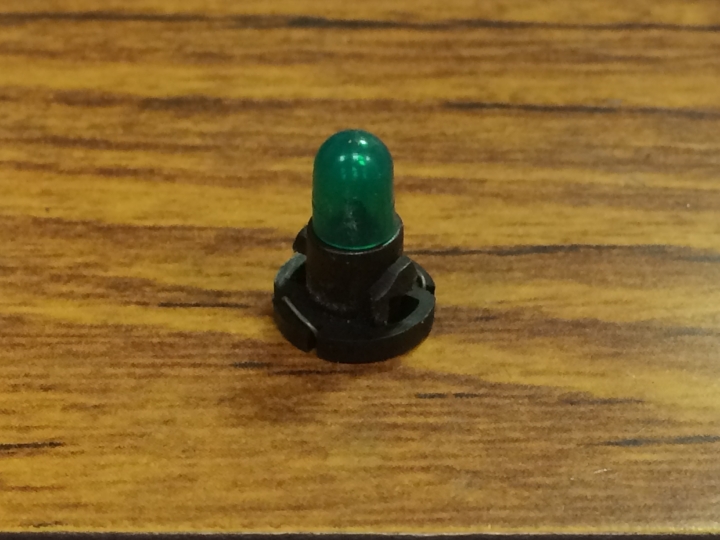

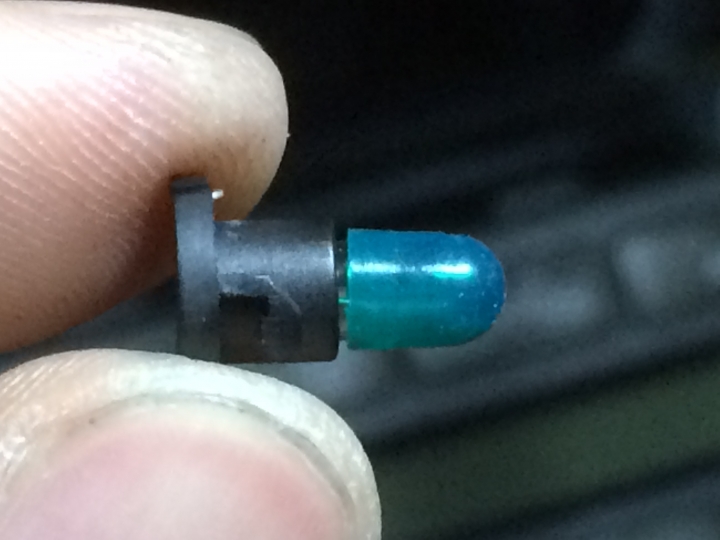

圖說↓：拆下不亮那顆來看看

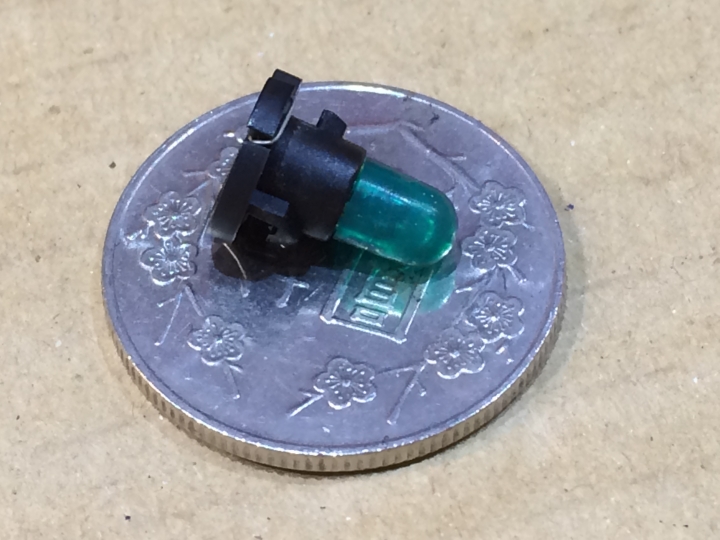

圖說↓：這麼小一顆，跑去問材料行都問不到

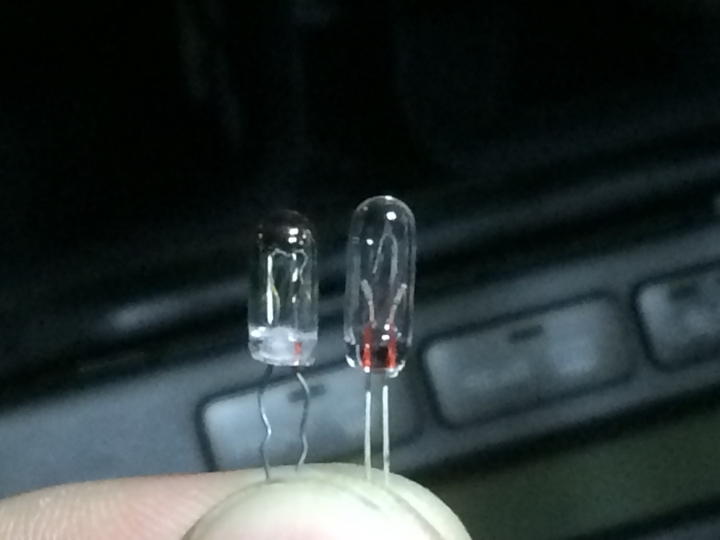

圖說↓：只好跑去買毛泡來用，這種東西電子街都買得到，各種電壓都有

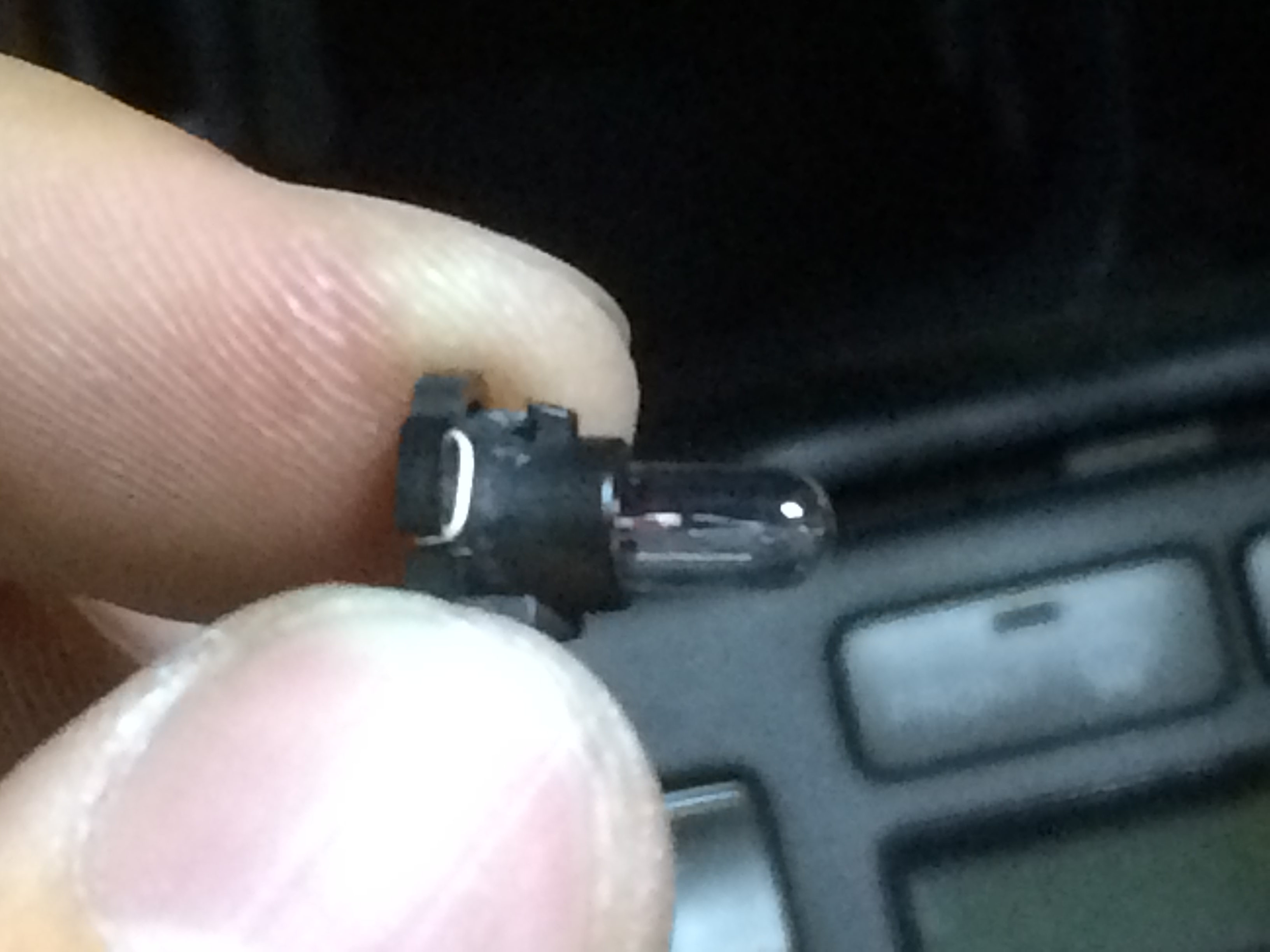

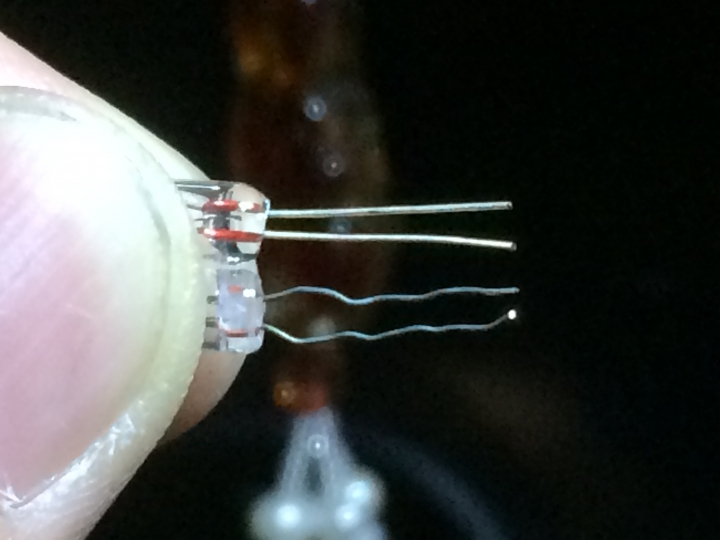

圖說↓：沒想到長度大小都蠻剛好的


圖說↓：照他原來塞回去


圖說↓：一種奇怪的固定法


圖說↓：最重要的矽膠套也別忘了裝回去

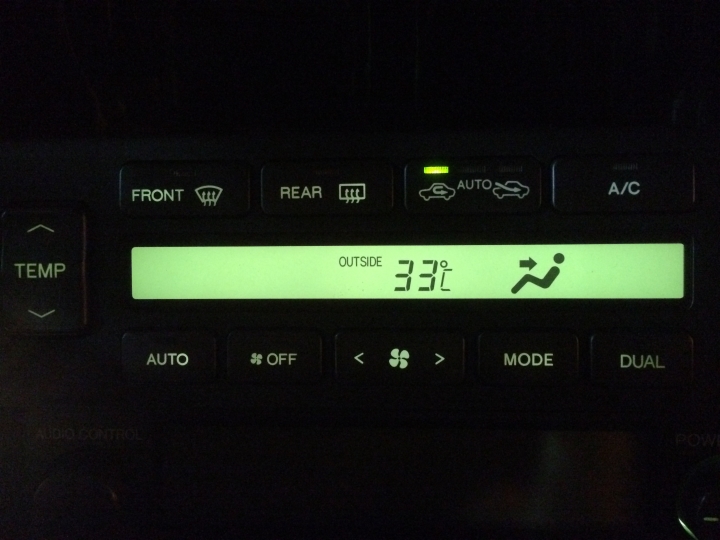

圖說↓：上電全部都亮了！


其實DIY就是這樣，要的並不是省多少錢
而是那份無法取代的成就感不是嗎？
