[分享] 老車不死！1999年LEXUS GS300原廠主機增加AirPlay/Line In功能！（NEXUM TuneBox/LINKA） (第2頁)

max05210238 · 2014-12-09T17:44:50+08:00

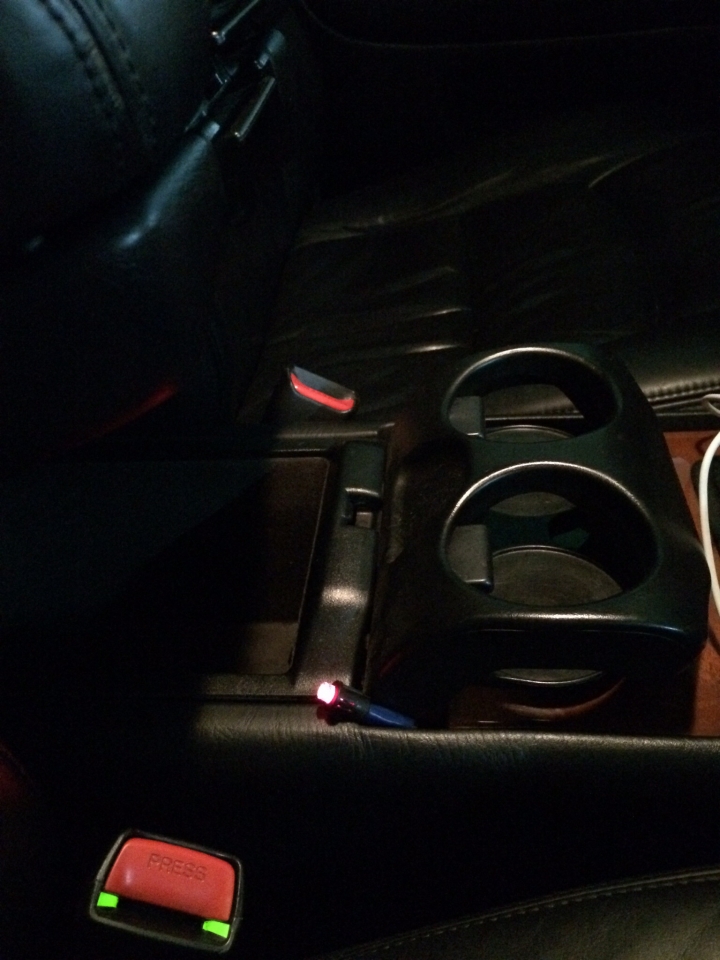

各位好！小弟我又來分享DIY了！繼2013/6分享的『[分享] 2013/07/26更新！老車不死！1999年LEXUS GS300翻修記事！大家踴躍分享自己心愛的LEXUS吧！』好一段時間沒有更新了！感謝各界的熱烈迴響，小弟私人訊息接不完！由於這段時間忙於工作、家庭，找不出空閒時間可以PO文九月多就改好的東西一直到現在才有時間可以PO真是深感抱歉在今年九月初翻到一篇老外的GS300原廠主機改裝AUX Input*DIY* SIMPLE EASY NO FUSS AUX INPUT for factory headunit看了看淺顯易懂，於是就自己動手裝看看將他的步驟更加詳細的紀錄，讓各位能夠更清楚的理解而且也改良他的改裝方法，弄得盡善盡美由於小弟不會PhotoShop，當天也不是拿專業單眼拍所以我沒辦法在圖片上做美美的註解，只能在旁邊盡量用文字敘述希望各位別介意，解析度低或是手晃也請見諒不過我有上傳高解析度照片，直接點照片就可以轉跳高解析度照片那就進入本文，我們就從拆解主機開始這就是美國網站並沒有提到的部分圖說↓：這邊是中控臺下的煙灰缸，這個醜醜塑膠塊是我用3D印刷的無線胎壓錶安裝架圖說↓：這個部分並沒有螺絲，直接大力抽出即可圖說↓：拿起來後底部有電源接頭圖說↓：拆除接頭圖說↓：裡面左右兩顆黑色的螺絲是10mm的外六角螺絲圖說↓：拿長套筒將它拆除圖說↓：忘了說，拆除的時候可能會卡到排檔桿，請開紅火、拉手煞車、將檔位打到低檔即可，此時鑰匙無法拔除，所以開主駕駛座的門會叮叮叫個不停，我會在副駕駛座施工圖說↓：左右兩顆螺絲都拆除圖說↓：此時拿塑膠拆除棒（不傷塑膠、內裝，長得很像小拆胎棒）或是一字螺絲刀從此縫插入、扳開通風面板右側圖說↓：通風面板左側亦同圖說↓：將通風面板拿起圖說↓：將後面兩個接頭拆除圖說↓：此時露出左右兩個金色的10mm外六角螺絲圖說↓：拿套筒將其拆除圖說↓：左右兩顆螺絲都拆除圖說↓：此時整個面板就可以拿起來了圖說↓：左側有一堆螺絲圖說↓：拆除這四顆螺絲圖說↓：右側也一堆螺絲圖說↓：拆除這四顆螺絲，不過到後來我把右側的螺絲全拆了圖說↓：背面有電源線、訊號線、FM天線等圖說↓：全部拔光光圖說↓：此時上面的冷氣控制面板及可分離圖說↓：面板就這樣被卸下了圖說↓：滿座的零件圖說↓：回到工作台，左側圖說↓：將這兩顆螺絲拆除圖說↓：右側亦同圖說↓：拆除面板，面板都是卡榫，忘記說，我食指上方的那顆螺絲也須拆除圖說↓：右側亦同圖說↓：下方也是卡榫圖說↓：拆下面板時請非常注意底下兩排的插針圖說↓：面板拆下來小心收好圖說↓：掀開上面金屬蓋版圖說↓：慢慢小心向上把上層PCB板拉開圖說↓：底下的插針長這樣圖說↓：PCB板背面每支插針的功能都有標示清楚圖說↓：PCB版正面插座處特寫圖說↓：直接將這兩條線割斷，這兩條線是FM接收模組的訊號線圖說↓：沿著剛剛割斷的兩條現向回追朔可以找到這邊圖說↓：也將線割除圖說↓：再翻回PCB板背面，可以看到圖中右上角C684、C685底下有兩個焊點，各是FM模組的輸出左聲道及右聲道；圖中左下角兩排插座孔上排右邊數來L、R、SGND各是要送往後端擴大機的訊號線，分別是左聲道、右聲道、訊號接地知道PCB板上所有東西的來龍去脈後，我們就要選擇使否保留FM功能以及選用什麼樣的接頭，如果沒有要保留FM功能那恭喜你，只需找條訊號線連接方才PCB板上的L、R、SGND即可而擴大機只要選擇FM1這組就會直接通到這裡而我有要保留FM功能，即使我根本不聽電台這裏選擇的接頭是NEUTRIK的NMJ6HCD3，這是一顆6.35mm母座接點規格書：NEUTRIK

Classic99

Classic99
個人積分：27分
文章編號：53544642

27分

11樓

2014-12-10 20:10

恕刪謝謝………..

m9312249

m9312249
個人積分：4分
文章編號：53546518

4分

12樓

2014-12-10 22:25

版大可以傳授DIY電源供應器的線路圖嗎？

max05210238

max05210238
個人積分：1069分
文章編號：53546571

1069分

樓主

2014-12-10 22:28

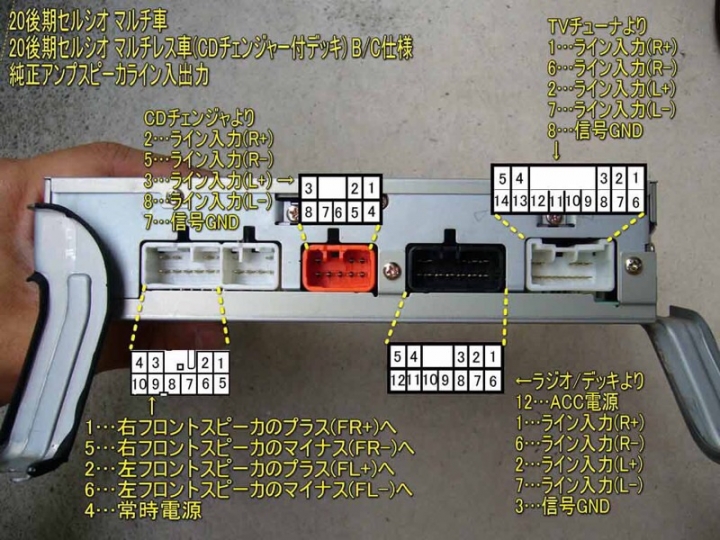

Classic99 wrote:
1999 LS400...(恕刪)

大大您更猛！能加分就給你滿分！

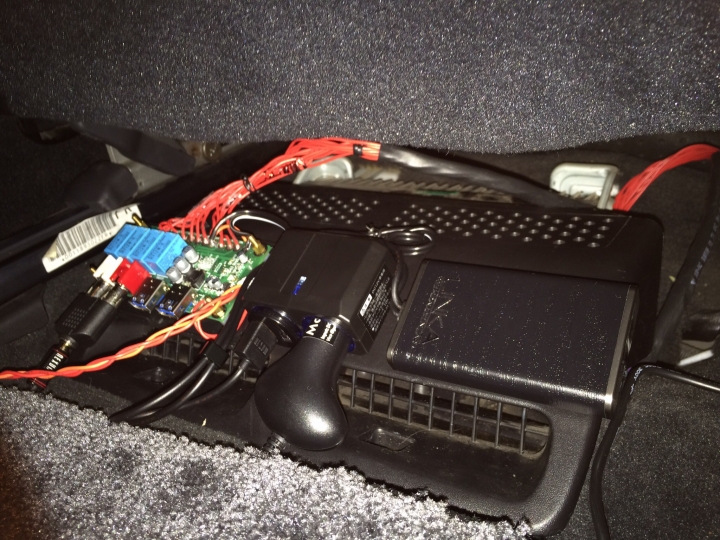

那塊加裝的板子是什麼？看起來很有意思
上面四顆TAKAMISAWA的繼電器
一般用於音響系統，我們公司的音訊切換也是用TAKAMISAWA的

eltonc

eltonc
個人積分：41分
文章編號：53547838

41分

14樓

2014-12-10 23:53

真的是神人級的人物!!!
我也有用LINKA，很好用，不過我的車就好改多了^^

max05210238

max05210238
個人積分：1069分
文章編號：53547973

1069分

樓主

2014-12-11 0:00

m9312249 wrote:
版大可以傳授DIY電...(恕刪)

這模組之所以稱之為模組是因為他不需要其他額外電路即可運做
你可以參考我附上的規格書，我記得他有附上腳位定義
照著接即可，輸入電壓很寬從9~18V直流都可以
輸出就是很穩定的5V，那我那塊洞洞板上之所以有其他東西
我在輸入前跟輸出後並了一顆100uF/25V的LOW ESR電容
最主要也是希望讓他連波變得更小
輸出端還有其他電阻是我想保留可以給apple家的產品充電
必須要給USB的D+跟D-一些相對應的電壓，這樣apple的產品才認得到
除此之外這顆模組是可以直接使用的！

joy6811

joy6811
個人積分：27分
文章編號：53557193

27分

16樓

2014-12-11 15:28

Mobile01真是臥虎藏龍阿
DIY無價的成就感

max05210238 wrote:
各位好！小弟我又來分...(恕刪)

prboy

prboy
個人積分：5分
文章編號：53557693

5分

17樓

2014-12-11 15:57

每次看到這種發文都好羨慕樓主~

覺得很厲害!!

成就感無價啊!!!!

kaze_w

kaze_w
個人積分：15分
文章編號：53608153

15分

18樓

2014-12-15 13:07

開版大的DIY能力真的是利害厲害~小弟的車幾年前有請桃園的店家幫忙改過, 也曾在這邊分享, 那時候也有不少的車友詢問相關的細節...幾年後看到神人DIY的文章只能說佩服佩服~

max05210238 wrote:
從卡帶輸入並不是不行...(恕刪)

這個問題, 我補充一下之前詢問店家的回覆, 除了Max大所說的理由外, 另外一個可能的風險是, 卡帶還是用皮帶帶動的, 是有壽命的 (這是真的, 記得古早時的第一台車錄音帶真的掛過~), 加上基本上平時根本沒再用 (有人的GS有常用 or 用過卡帶嗎? 我是從來沒用過..@@), 哪天會掛也不知道, 掛了麻煩, 所以使用FM訊號是最適合的!
以上一點點小小的補充

Live Long and Prosper!!

多坨坨

多坨坨
個人積分：12分
文章編號：53677194

12分

19樓

2014-12-19 17:40

也太厲害了 ! 佩服
真的是DIY的真諦，自己動手樂趣與成就感就是不一樣

Classic99

Classic99
個人積分：27分
文章編號：53702930

27分

20樓

2014-12-22 0:01

恕刪謝謝………..
