Volvo Premium sound & High Performance Amplifier open box

時隔三年,終於將最後一塊關鍵組件給弄到手了。雖然車也老了,但是本就實驗精神,我們還是要把它完成驗證,證明當時業代究竟是不是唬爛我?

[分享] High Performance 升級 Premium Sound...

<premium sound="" &="" high="" performance="" amp="" compare="">
Volvo Premium sound &amp; High Performance Amplifier open box

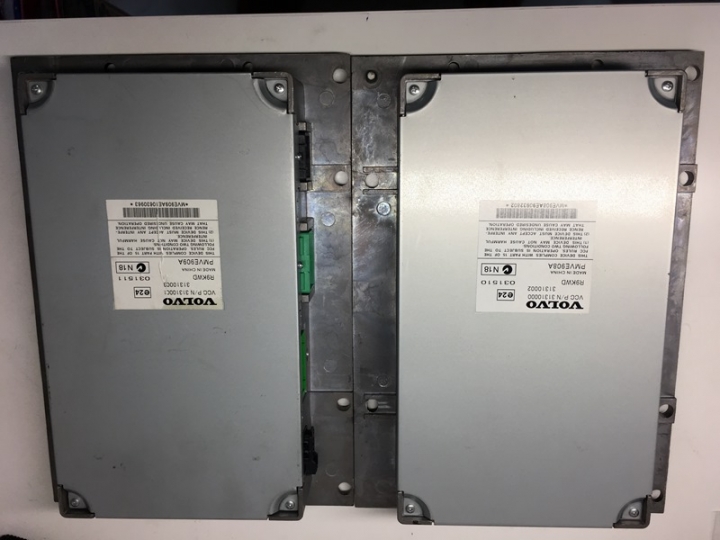

Left: Premium Sound , Right: High Performance

外觀都一樣,唯一區別用圓點貼紙顏色來辨識,主要方便組裝產線直觀辨別。
Yellow dot: Premium 650W (130W x 5ch )Class D ICEpower Amplifier
Blue dot: High Performance 160W (40W x 4ch)
Red dot: Performace 100W

Volvo Premium sound &amp; High Performance Amplifier open box
Premium sound - 31310001/31310003 ( PMVE909A )
High Performance - 31310000/31310002 ( PMVE908A )

PMVE908/909A 皆為Model Year 2009~ 以後所使用之AMP

Volvo Premium sound &amp; High Performance Amplifier open box

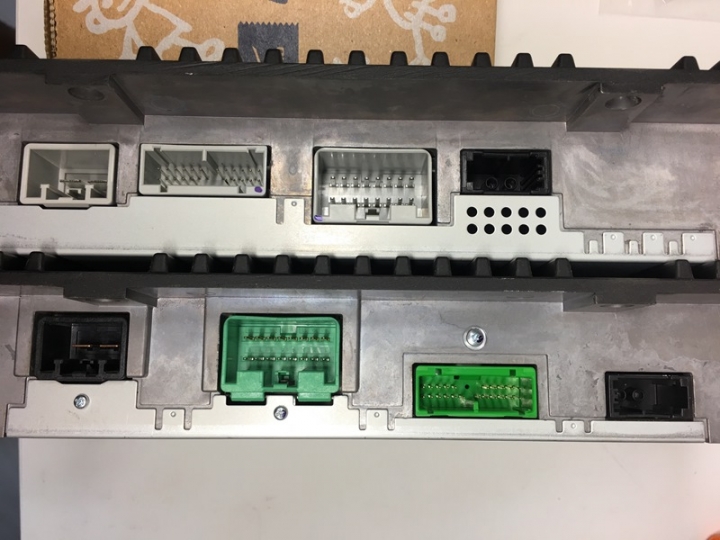

Layout & Plug Socket 排列不同,主要因為機板設計差異很大。

Upside:High Performance
左到右 Power、Cable harness、Subwoofer cable(?)、MOST bus(Media Oriented Systems Transport)

Downside:Premium sound
左到右 Power、Subwoofer cable(?)、Cable harness、MOST bus(Media Oriented Systems Transport)

< 650W Premium Sound AMP open box>
Volvo Premium sound &amp; High Performance Amplifier open box

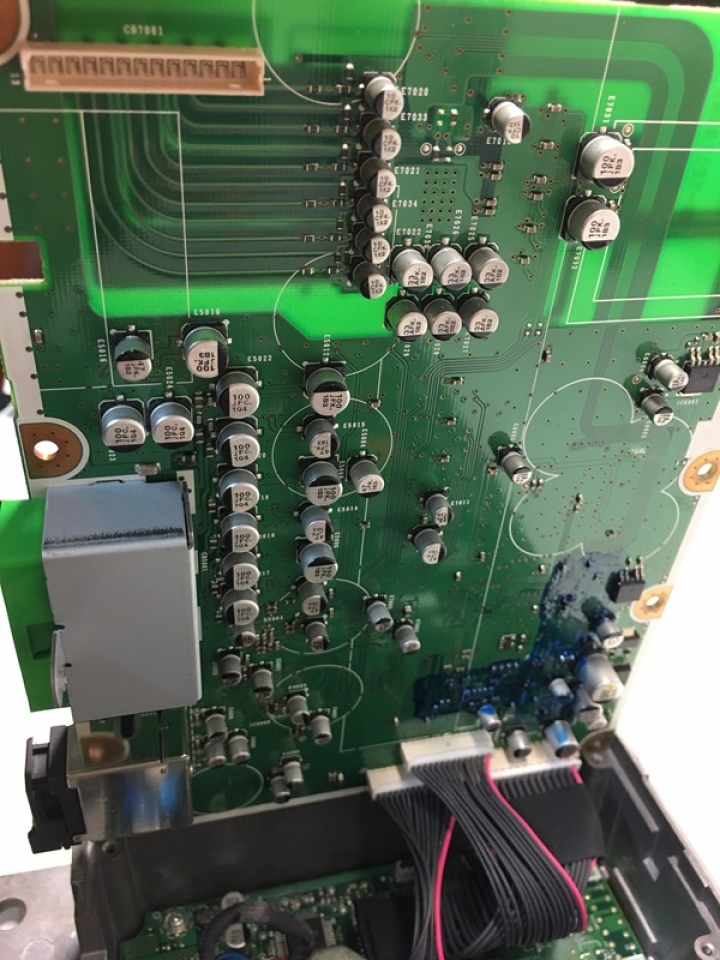

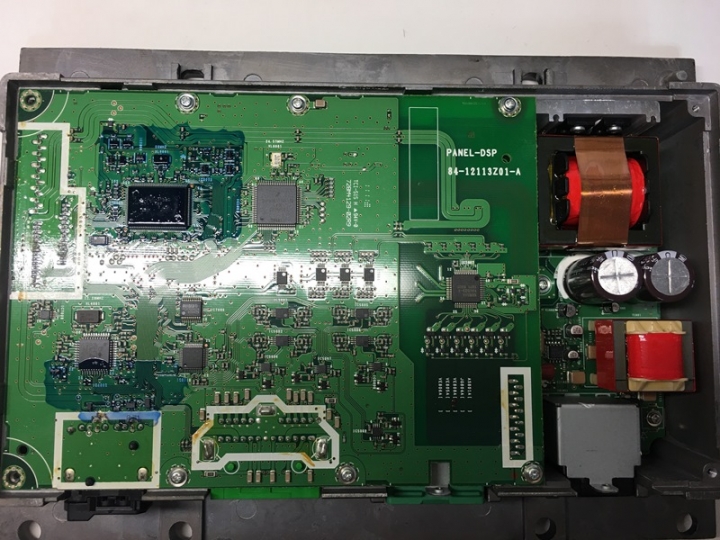

兩塊電路板。其中一塊主要是處理audio A/D。
Volvo Premium sound &amp; High Performance Amplifier open box

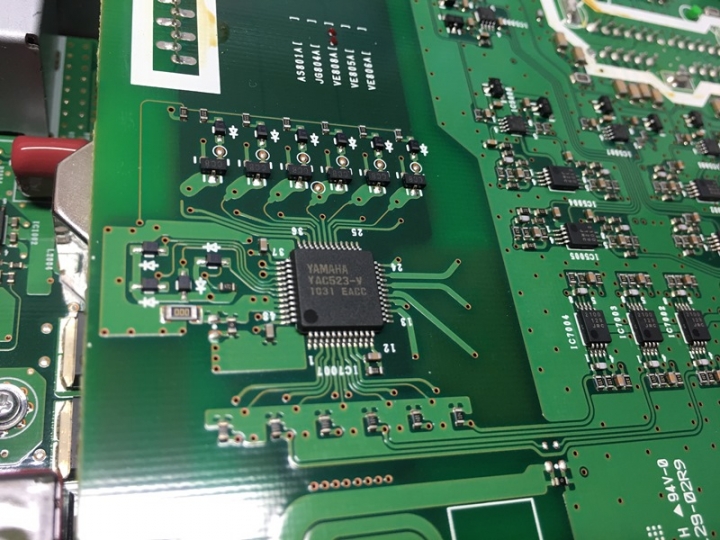

採用 Yamaha YAC523 a 7ch high grade digital volume LSI for high-end audio systems。
Volvo Premium sound &amp; High Performance Amplifier open box
Volvo Premium sound &amp; High Performance Amplifier open box

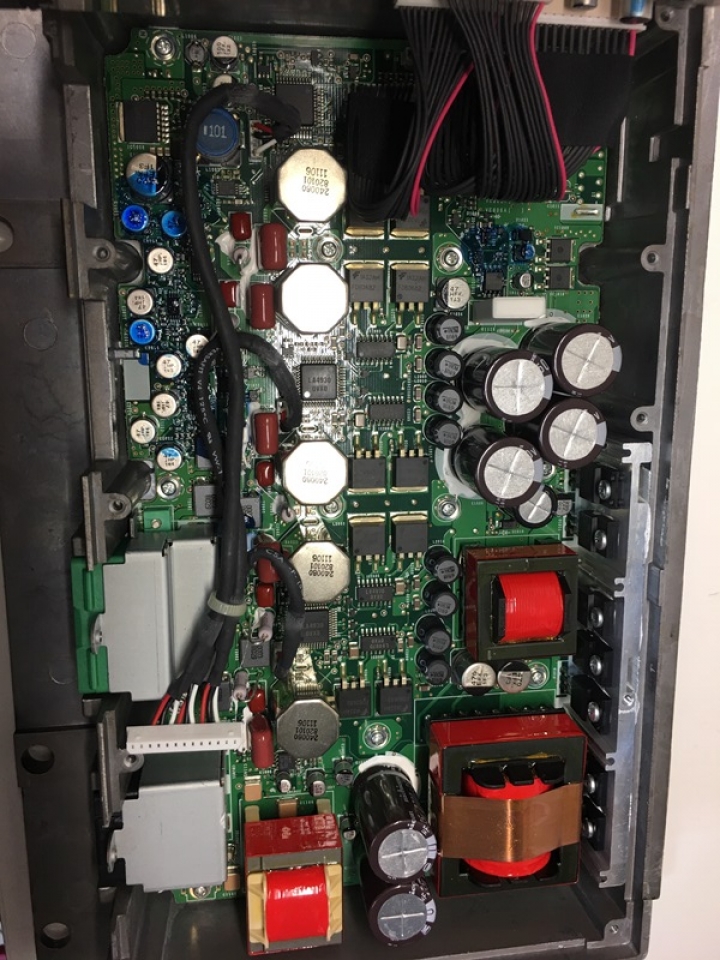

採用 Sanyo ICEpower Amplifier System: one LA4930 analogue 2ch controller IC and two.
LV4970 half bridge driver IC's 共三組。

< 160W High Performance AMP open box >

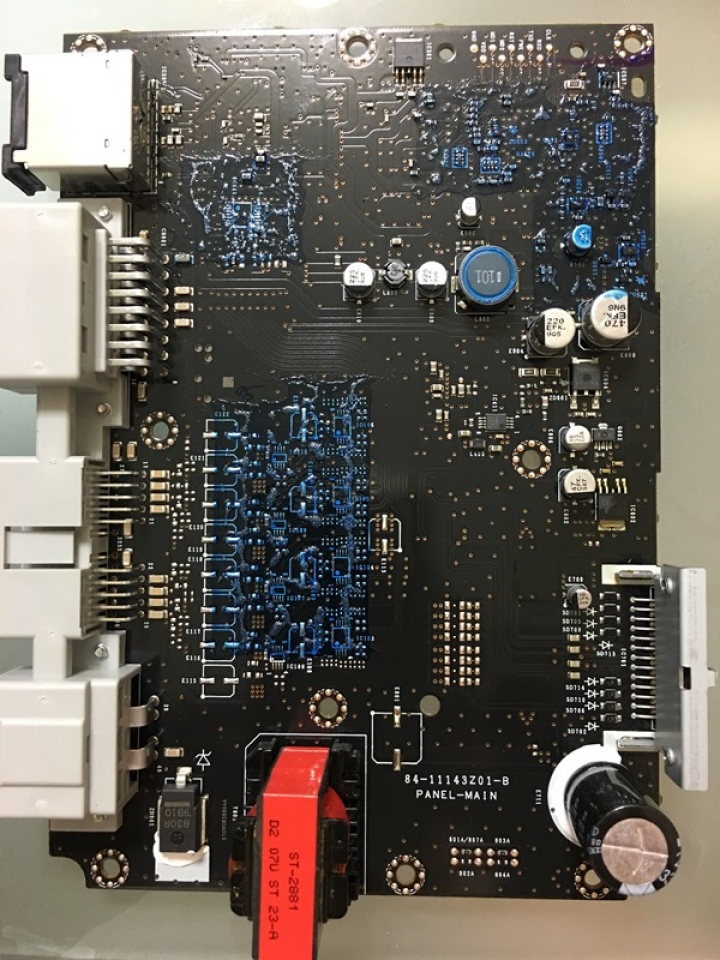

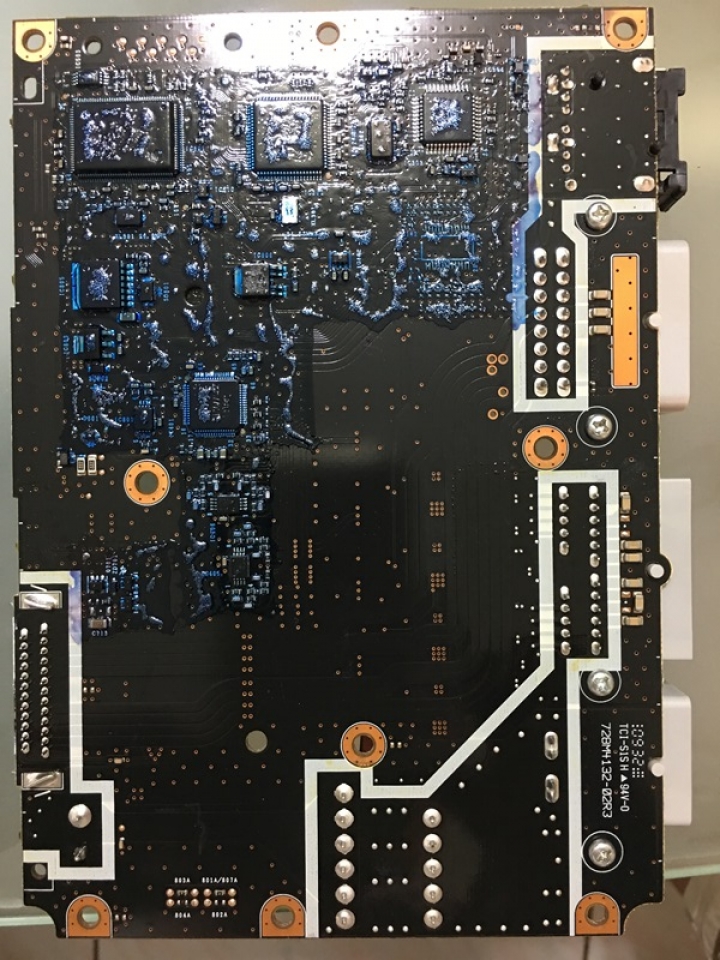

Volvo Premium sound &amp; High Performance Amplifier open box
Volvo Premium sound &amp; High Performance Amplifier open box
Volvo Premium sound &amp; High Performance Amplifier open box

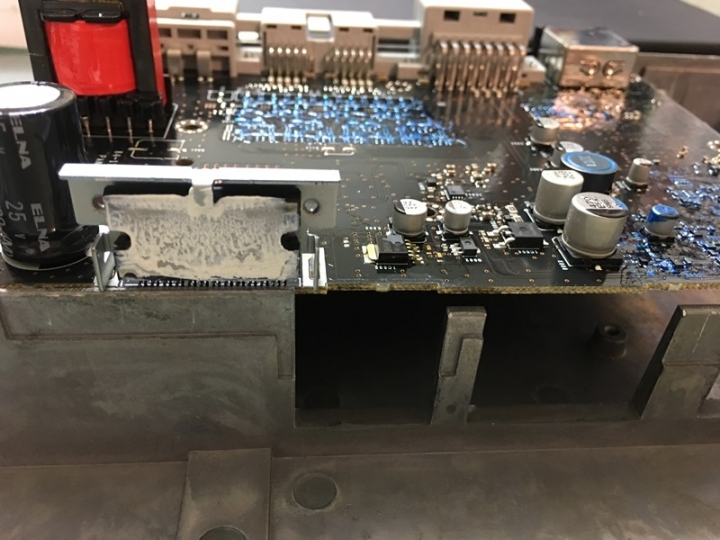

跟Premium AMP 對比,High Performance AMP 的設計& PCB 用料就非常簡單,只能用"寒酸"來形容。
又使用藍色特殊塗料將 IC 料號遮蓋,無法辨識。




結論:多花點升級 Premium Sound 是值得的!!

光是兩台主機的淨重就有差了,High Performance: 1.9Kg(weight)、Premium sound : 2.48Kg

更不用說電容、電感、MOSFET 的用量、電路設計了。</premium>
