{分享}Carens III 側方向燈DIY改裝實錄!!!(4/13[細節補充])

經濟不景氣 賺錢的龜速 總是比不上花錢的光速
好不容易換了輛好車 卻還是手癢難耐 想要改這改那 掉進改裝世界的無底深淵
荷包雖然有女王嚴加看管 但難免也有被說服或是被"唬"…嗯…我是說
被服侍得”胡....胡”貼貼,女王心情好,會給個bonus啦

正所謂”錢歹賺 子細漢”, 時機歹歹,花錢還是得節制一點,
看到rtony56789大的”我的CARENS 3 ”,
就激發起小弟的DIY火花,找到”經濟”與”改裝”間的平衡點!

不用花大把銀子,就能達到接近,或是相同的效果,
還額外獲得生活樂趣及成就感,那種爽度,真是無可言喻呀!
我想,這就是DIY迷人的地方吧!

Ok,言歸正傳,小弟今日就貢獻一己之力 , 將改裝側方向燈的詳情,一一道來...
首先,準備好基本工具,這些在大型百貨行應該都找的到


有斜口鉗,尖嘴鉗,剝線&壓著萬用鉗,多功能套筒組,
防水膠,水電用膠帶,鐵絲
雖然得花錢買工具,但往後DIY就靠他們了,絕對值得啊!!
像斜口鉗,尖嘴鉗,剝線&壓著萬用鉗,小弟已從學生時代用到現在囉

另再準備一點材料~
電線,50蕊的(約20cm)就夠用了,我是拿洗衣機or電熱水瓶附的接地線來用(省錢又好用)
還有一條喇叭線,一般簡單的就好(電子材料行1米好像賣10元左右),5米應該夠了,
我也是從舊音響上拆下來的,如果有不要的電器用品,把電源線剪下來都可以用喔!
這些都是要用來延接的

ok,再來就是側方向燈,
這是在Y拍上買的,SMD燈條,號稱是目前最亮的"5050晶片"," 直視,不可能!!! "

用這個,就不必在車上挖洞了,施工也方便許多
一條400有找,買一條就夠了!
(謎之音:啊是怎樣,方向燈只裝一邊喔,一條哪夠啊?)

呵呵...,別急!你看,一分為二了...

原來,一條的長度約30公分,因為每3個晶粒是一個迴路,
一條12個晶粒,一半剛好15公分,6個晶粒,
夠長了啦,再長就會"台"起來了,女王會罵人的...
購買SMD燈條時,記得多跟賣家買一條線組,因為原本只會附一條而已

防水膠出場!!!

小弟在BxQ買的,原本買來做浴室局部防水用的,
一條好像70幾元,想不到用在車上也很讚!

把它抹在剛剛剪斷的SMD燈條切口,做好防水,
這邊要注意一下,剛塗完膠不能碰到別的東西,
最好讓他陰乾1天,當作前置作業!


拆大燈囉,黃圈處用套筒工具即可拆下,紅圈處是塑膠固定扣,
一手用起子,一手伸到下面把螺絲輕輕往上頂,即可拆下!(小心別太用力喔)

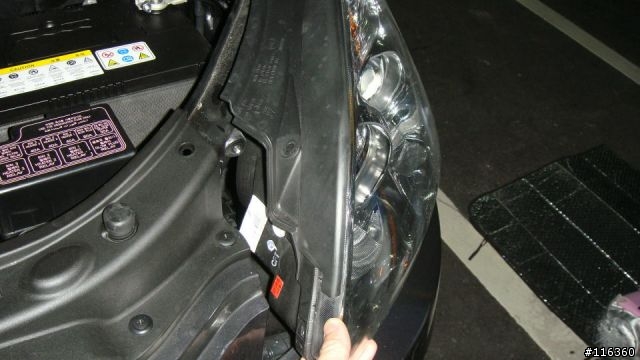

剝燈時,一手伸到燈後,一手扶著燈罩,稍稍前後左右動一動,通常靠水箱這邊可先拆出來

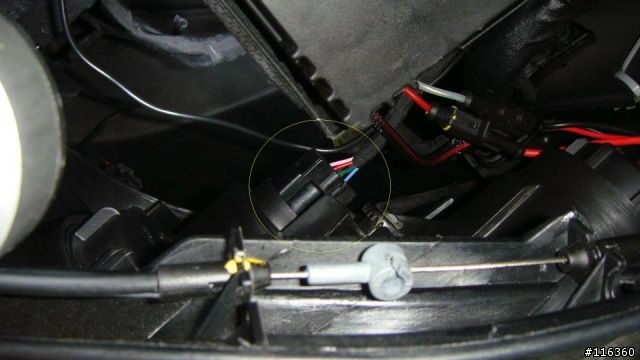

此時先不要把燈整個拆下,挪一個空間,看一下大燈總成接頭在哪

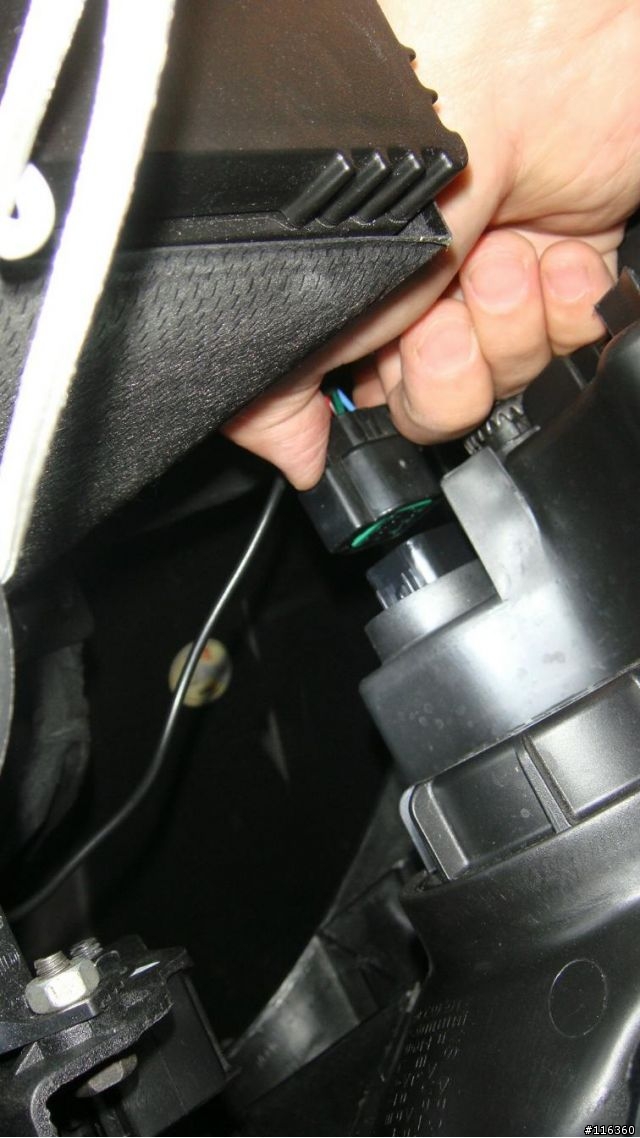

手先伸到燈座後方,拇指壓按卡榫,拔下接頭



ok,大燈拆下來了,圈圈處就是大燈的卡榫


往裡面看去,還可以看到霧燈燈座,這樣以後換霧燈燈泡就方便多了


再來,就是要找出方向燈是哪一條線,so 拿起大燈總成接頭


共有6個金屬接頭,對應著後面6條線

黑線通常是負極,所以他所對應的接頭就可當作負電來源
由於是使用SMD當側燈,他是有極性之分,所以把SMD負電接在這邊
(通常所附的電線,全黑的那條就是負電,有含白色線的就是正電)

再把正電那條接到綠色線對應過來的金屬接頭


接下來打開警示燈


會亮,表示接對囉!

如果不亮,把極性對調一下看看,或者確認一下電線是否確實插入接頭中
ok後,就關掉警示燈

可以把線挑出來了


用斜口鉗剪斷電線(別剪太靠近接頭喔,以免剝電線皮失敗時,沒有電線可用了)


由於電線很短,不好作業,所以現在要開始延接的動作,

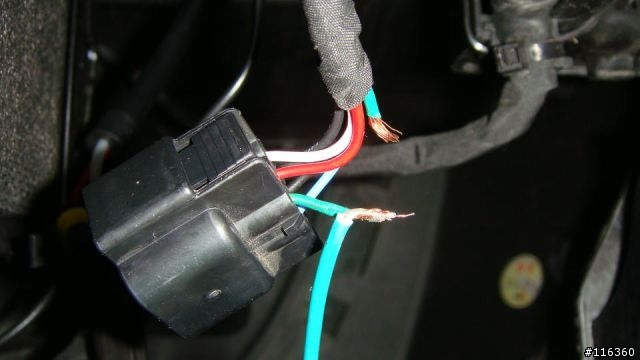

拿出自備的線材(50蕊的電線,或洗衣機的接地線),先剝掉一頭的電線皮,
與大燈接頭端的電線絞纏


這時候,有個東西就很好用了,"閉端端子"出場!!


拿幾個看看


由於電線不長,為施工方便,剪掉一些端子的帽蓋


把剛剛絞纏的電線"兜"進去吧

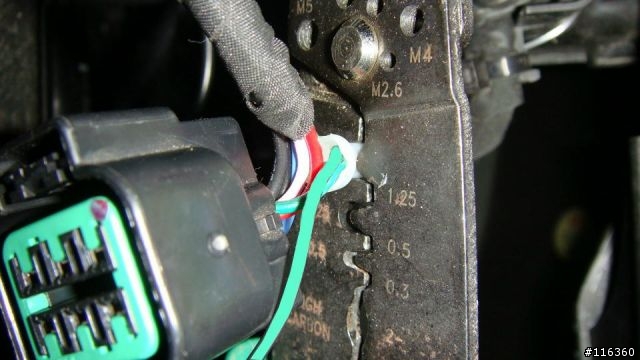

拿出"剝線&壓著萬用鉗",用力壓下端子!


端子固定牢固後,在擠一點防水膠進去,防止氧化


觀察一下延接電線所需的長度,取適當長度後剪斷,剝皮!這樣延接就完成了!!


再來,先比對一下,SMD燈條所附的線組是否夠長
如果沒有如圖中紅線區間的長度,
就可以拿之前所準備的喇叭線,按照剛剛的方式來延接


現在,把延接線,原方向燈線及SMD燈條正極線絞纏
將已剪短帽蓋的閉端端子套上,夾緊,灌膠


剩下SMD燈條的負極線,因為剛好在電瓶邊,就直接鎖在電瓶負極上


OK,接下來,重要工具,"鐵絲"出場!

其實也不用買,電線桿上一堆房屋仲介的廣告,有的就是用鐵絲綁的...
你知道該怎麼做了吧

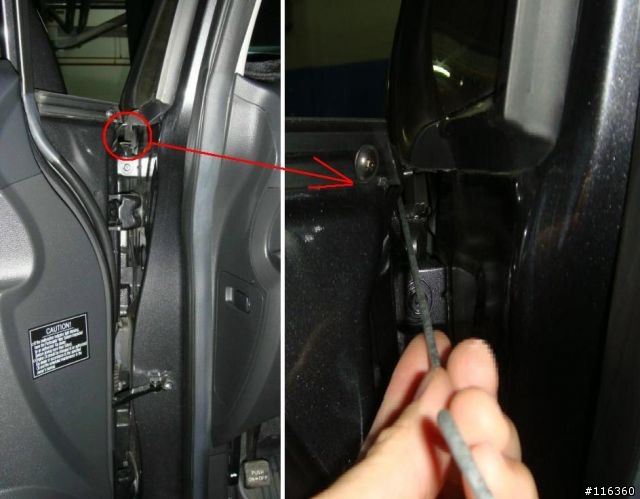

打開車門


從此處紅圈處慢慢將鐵絲深入


從大燈拆下的缺口往葉子板裡看,就可看到鐵絲囉


把鐵絲小心拉出後,把條燈的線組接頭用鐵絲稍稍捆住,並用一小塊水電膠布黏住

再到門邊,把鐵絲慢慢拉回來,線組接頭就可輕易的翻山越嶺囉
看似不起眼的東西,其實好用的勒

接頭拉出後,先接上條燈,打開警示燈測試一下,看看是否正常

沒問題了,就可以把燈黏上車

原本考慮貼這

可是接頭及一部分線組會露在車外,加上愛駒是鐵灰色,
整個美感都被破壞了

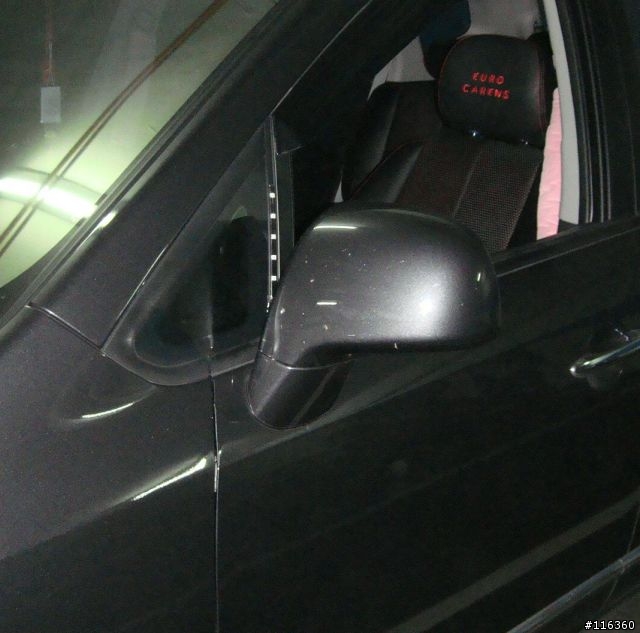

最後,發現這兒好像還不錯


好,就大膽嘗試,貼上去唄

好像還不賴,沒有很突兀


可是接頭的地方浮浮的


再次呼叫出防水膠,給它"美容"一下

塗的有點醜,沒關係,等它乾掉再用塑膠片刮除溢膠即可

不仔細看,也不太會注意到它的存在


ok,駕駛座這邊大功告成了,打個方向燈試試


前面看看, 都還蠻亮的


坐進駕駛座瞧瞧,嗯,不會影響到後視鏡視線


好,一鼓作氣,趕快施作另一邊吧!
不過,建議先把大燈裝回去,免的不小心碰花了
螺絲記得鎖回去喔!

這邊的施作,跟剛剛的方式一樣,唯一的不同點
就是方向燈的電線顏色,跟剛剛不一樣喔
這邊是藍色線,剛剛駕駛座那邊是綠色線


記得上膠喔


燈條的負極線,找地方搭鐵即可!我是鎖在這


哇~~,終於完工啦,這邊也來試試


後面也看看


再坐回駕駛座瞧瞧,一樣不影響後視鏡視線


正面就看不到了,只會從後視鏡殼反射出淡淡的光


呼~~~~~,終於全部完工啦
施作很累,打字也很累,
感覺好像有點亂,希望大大們看的懂,別傷了眼啊

其實大體上來說,不會難施工,只是一開始會有點亂
步驟抓出來後,很快就能完工的,有興趣的大大們可以參考看看
如有不妥或者錯誤,也請大大們指正喔

謝謝收看!!

= = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = =
2009/4/13 細節補充

經過一個星期的測試,效果很滿意
就算是白天,也是相當顯眼,已經達到預期的效果
晚上就更不用說囉

但是,上星期六發生了個狀況
就是在收折後視鏡時,發出了怪聲音

仔細一看,原來市SMD燈條的接頭
會被收折的後視鏡一角卡到,所以發出聲音

因此,必須將SMD燈條整個再往上一點


如圖中所示,黃圈的部分會碰到燈條的接頭
因此接頭的根部,最好往上移到紅線區
使得接頭的根部
距離最下方的玻璃膠條處約達3cm以上
這樣就一切ok囉

還沒動手的大大們,要先注意一下喔
免得像我一樣,得要重貼
