[分享]DIY Tucson AUX IN 圖片教學

小弟第一次在M01分享

首先..介紹一下這次的改裝DIY
Tucson 有AUX IN的功能..但是原廠沒有拉出來給大家用...
不想每次都燒MP3光碟聽..所以要開啟"隱藏"的功能..
以下便是小弟的介紹文啦...

工具介紹
1.需要Tucson及原廠主機一台...其它的車型小弟不會拆..
2.十字起子一把
3.一字起子一把
4.AV線轉3.5mm 線一條...我沒去光華找...網路上看大約40左右..小弟在"黃色鬼屋"買68..應急沒辦法..
5.音源輸出...這台是在被勸敗成功..順便介紹給大家..錄音品質一級棒...

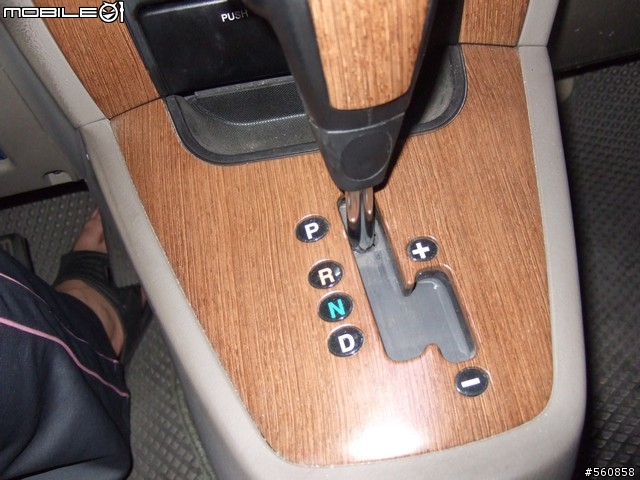

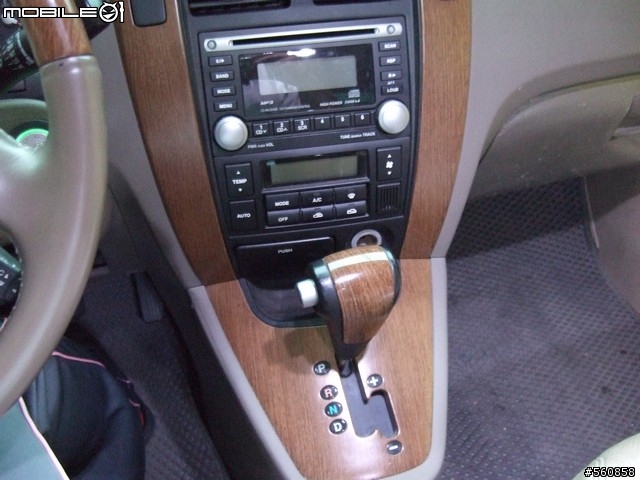

是的...手術前先來一張留念...以免以後再也看不到這個模樣了..

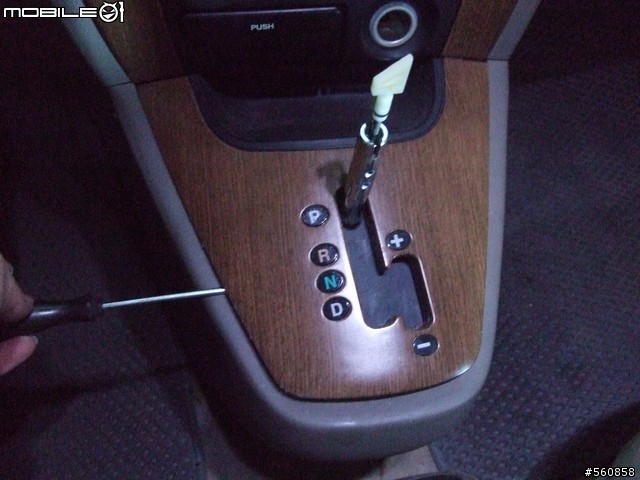

第一刀...一字起...先把蓋子"挖開"


2顆螺絲缷下..再把排檔桿頭拉起來

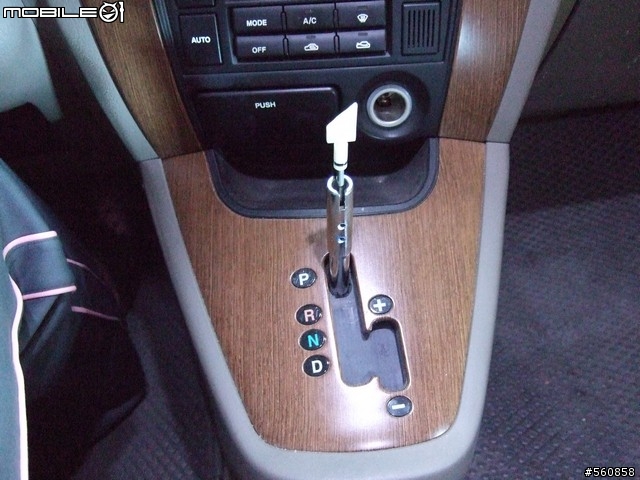

光禿禿的一支...


飾板從旁邊用一字起慢慢挖起來...裡面只有卡榫..要用點力...

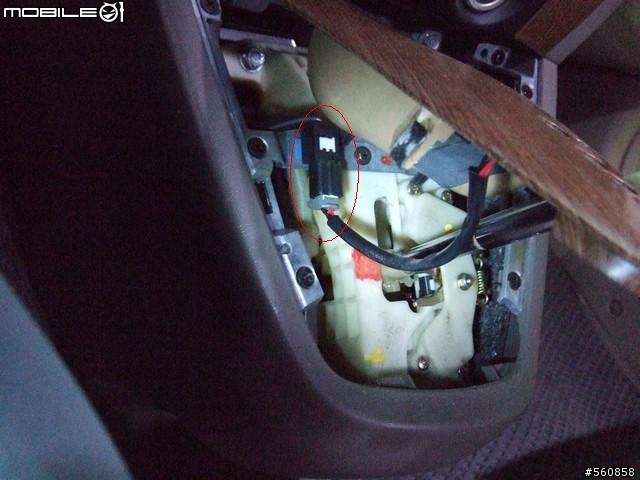

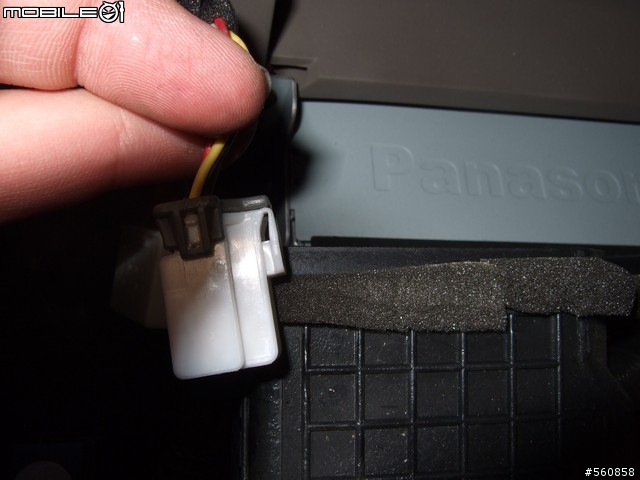

電源線的接頭

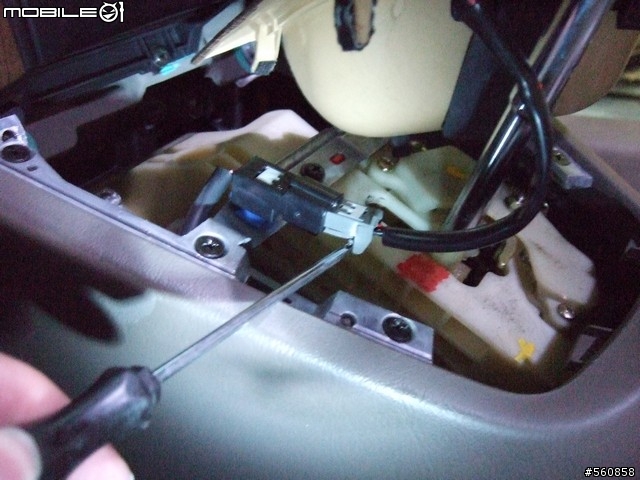

一字起壓一下..輕鬆脫離

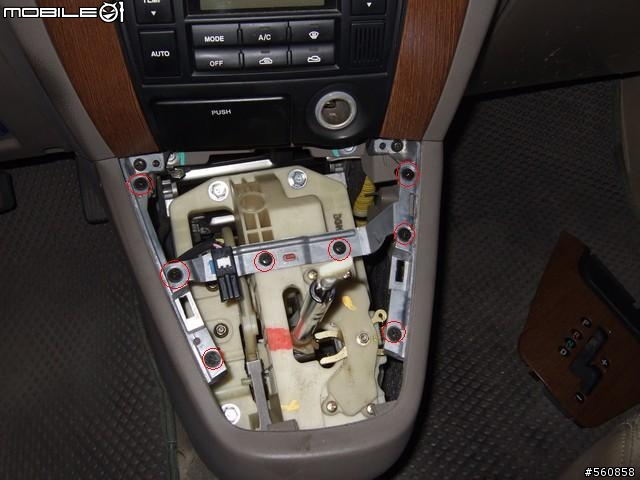

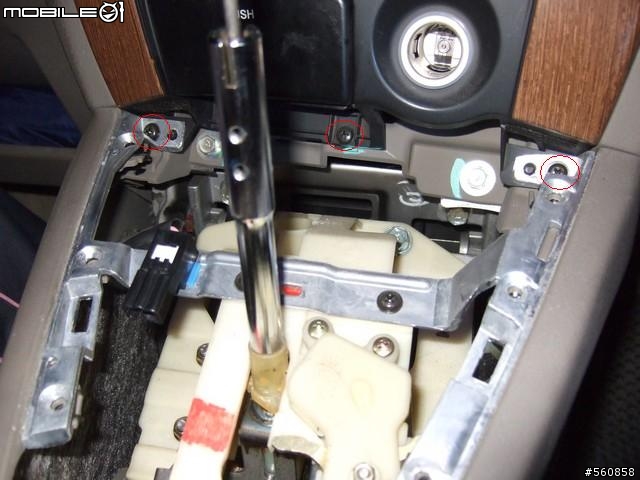

8顆螺絲缷下來

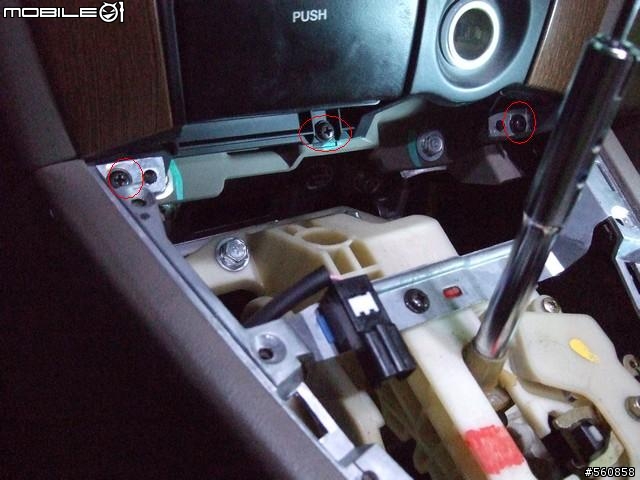

再拆3顆..位置裡面點..不好拆

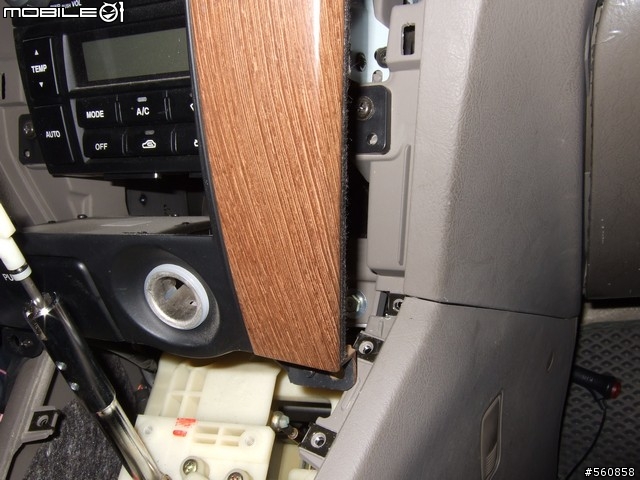

換個角度

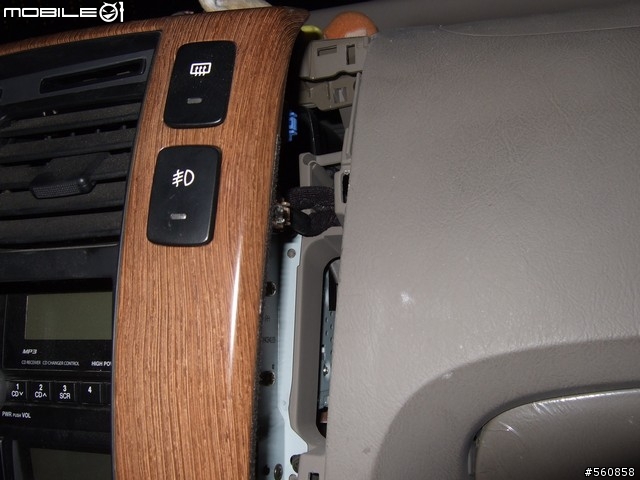

拆飾板..超難拆..小弟第一次自己動手...一堆卡榫很緊..很怕用壞...拆的秘訣就是...用力丫

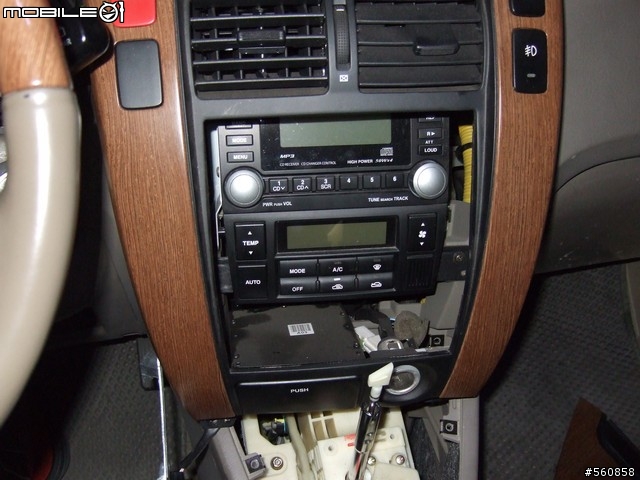

拆分離了..


記得要用力


是的...用力過頭拉壞了之後請別找我...

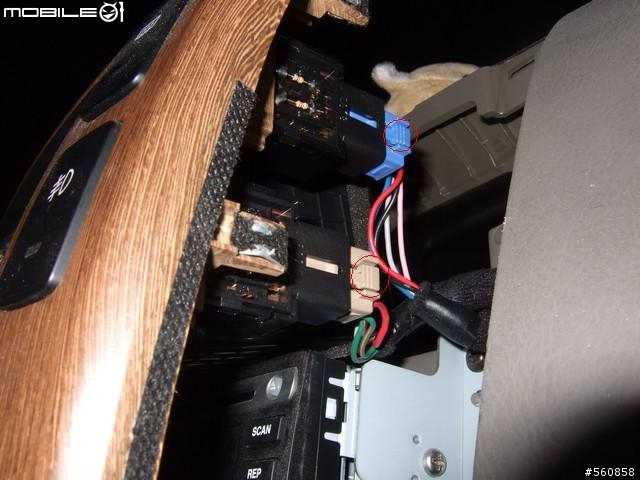

後檔除霧跟霧燈...接頭在紅圈那裡按一下很快就拉開

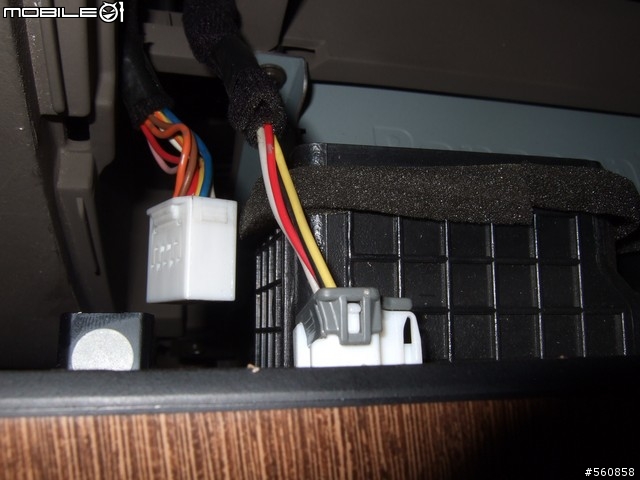

上方照..時鐘..左邊的是警示燈


一開始小弟是拆灰色的部份..很久用不下來..後來才發現這組這麼長..不要像我一樣笨了..

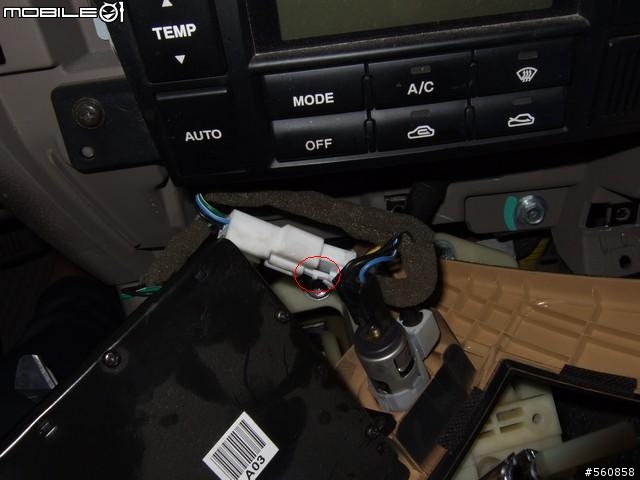

最後一組接線...點煙器的..要按一下才好拉開...也是用半天

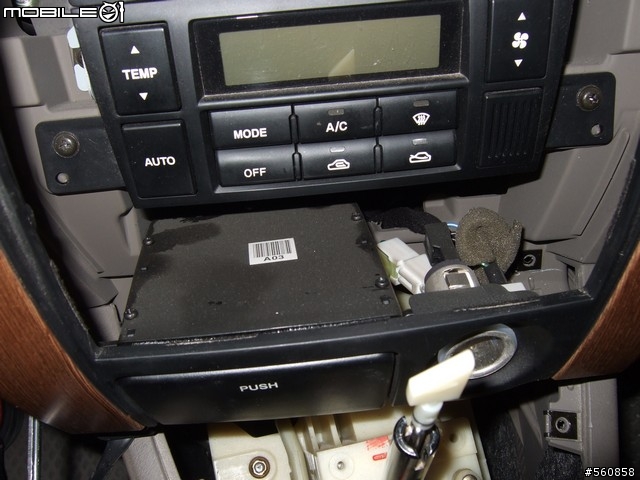

最後6顆螺絲了..拆吧

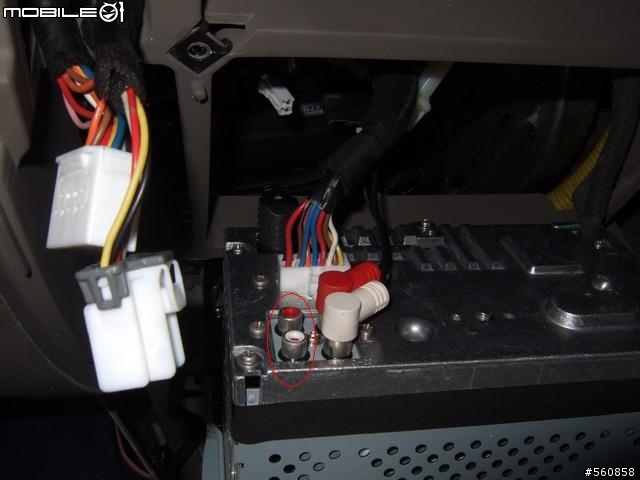

拉出主機...看到這次的目的地了

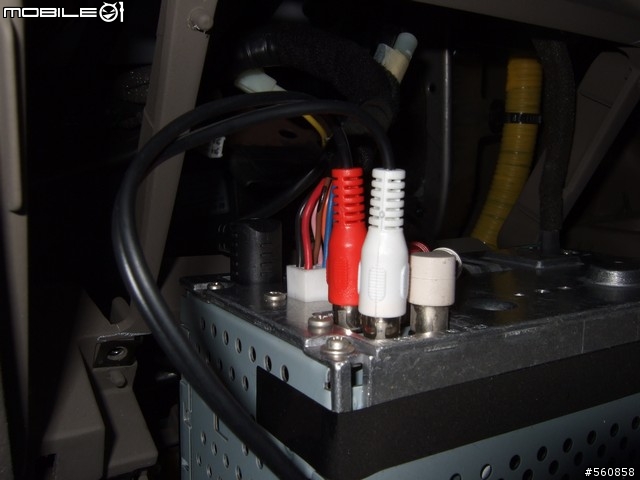

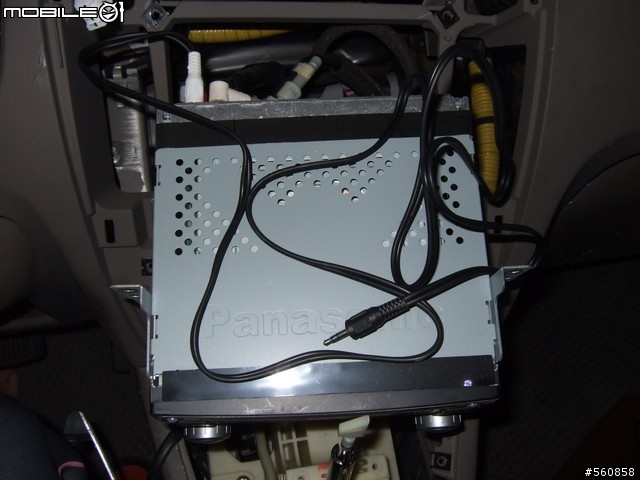

迫不及待的插入...兩個洞都要插............................AV....轉接線

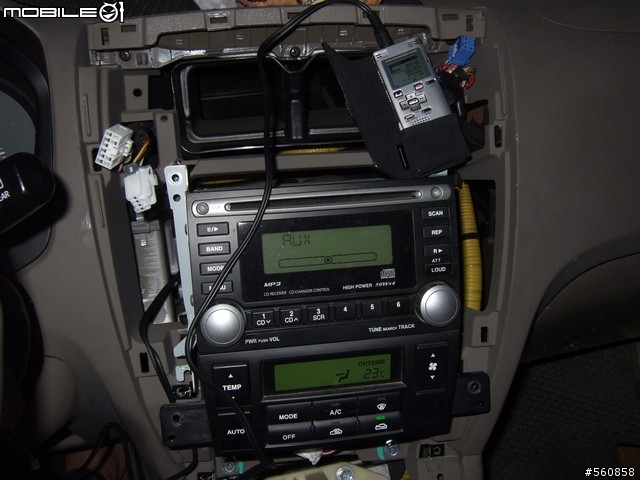

等待重新佈線...但是先來測一下吧..不然要是線是壞的我就要哭死在車裡..

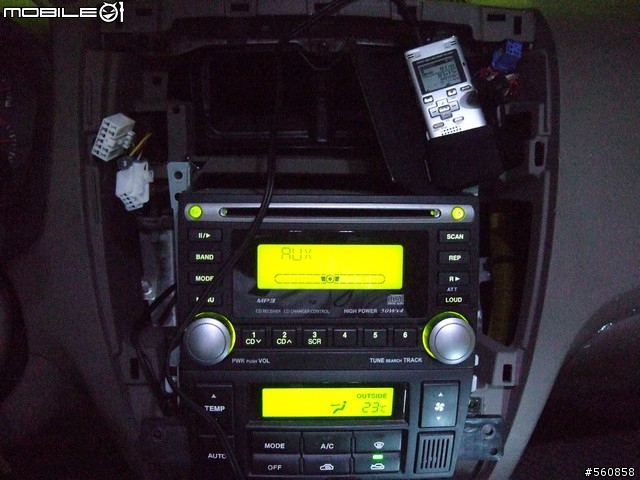

隱藏版的功能終於開啟


等待了3年......主機最後解放了封印

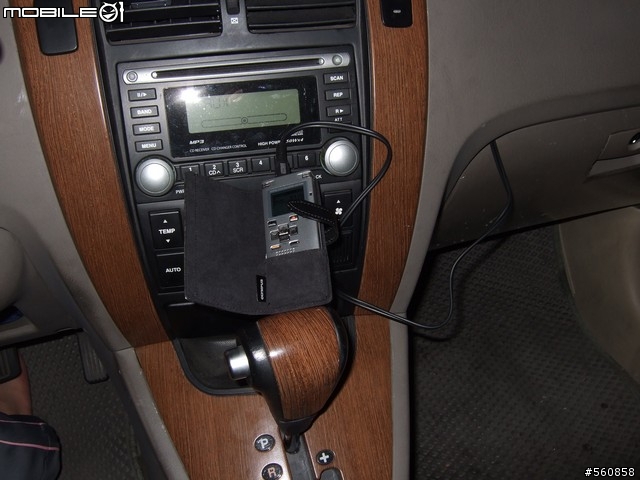

最後通通塞回去..倒轉的過程就不用在貼圖了...因為滿頭大汗...快轉到完成圖



平常不使用就放在手套箱裡...要用時在拉出來..不會壓到線..有一點點的小空隙

要注意沒把握的可以請別人拆...像我自己DIY要花2個小時才完成...畢竟小弟第一次拆內裝

有經驗的就會覺得很EASY了.....最後對圖片中不時出現的腳丫丫向大家說抱歉...傷眼..

感謝 TRC 台灣犀牛家族俱樂部 技術指導

以上是小弟第一次喔.....................................分享文啦...

感謝收看
