Legacy 後保桿反光片改裝LED燈DIY

在看了很多T牌後保桿反光片會亮小燈或是三段式亮法的車車之後,心中也燃起想要給小雷的反光片加點亮光,但是看到有開發出來的價錢有點貴,而且只有一段式亮法(小燈or霧燈),所以便開始在網路上找尋相關LED煞車燈資料,找到了游牧大白的LED改造等說明,雖然線路圖很明白,但是無實際電阻值可以參考,所以不敢貿然買來測試,期間也找了許多有關LED的資料,有天在路上看到T牌的NEW ALTIS 的後保桿反光片長的跟小雷的好像,把右邊的反過來就跟小雷左邊形狀差不多,找了同事的車比對之後就上網給他買了3段式亮法的反光片回來,當然買回來是一定無法安裝,我只是要裡面的電路板,拆開後發現使用傳統圓頭的LED燈無法塞入小雷的反光片中,所以又找LED 資料比對大小(原本想用5050)後3528LED符合,所以又買了3528LED回來測試,結果OK,不過3528LCD的焊接過程真是一大考驗,燒掉好多顆LED呢?以下為製作安裝過程及安裝後的狀態!

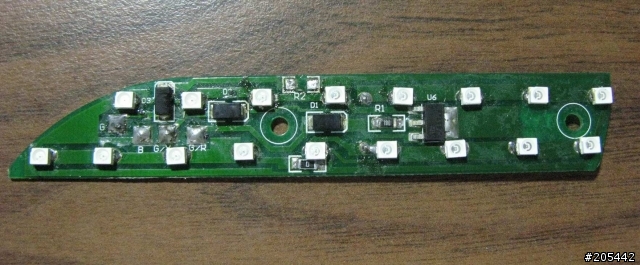

這是拆開原來LED的電路板樣式

這是焊接上3528LED後的樣式

買了加熱片加熱比較好施工

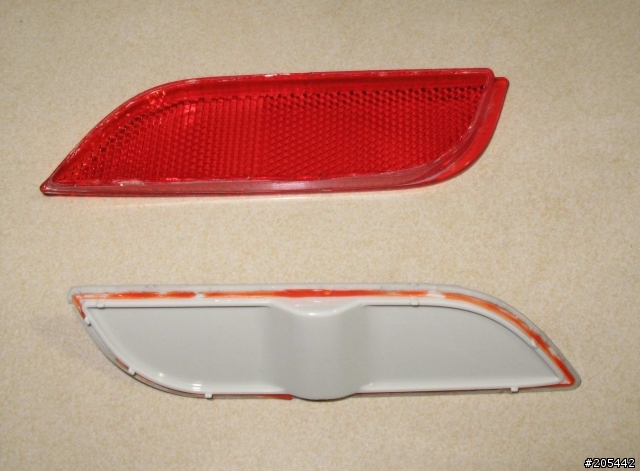

接下來就把小雷的反光片拆開,因為是屬於超音波黏合,拆開後會有些許殘留,但不會整片裂開

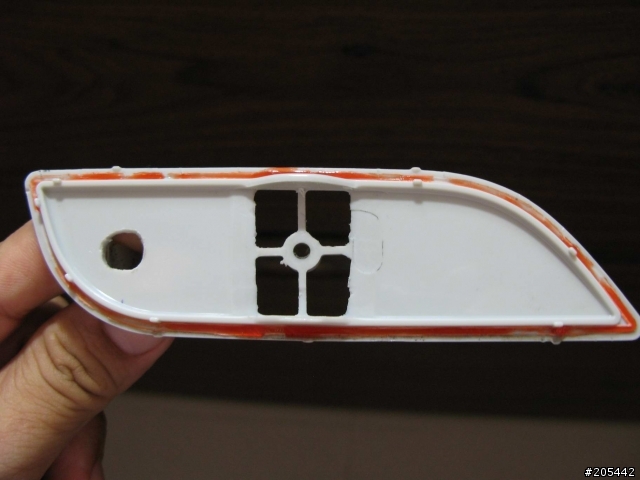

拆開後把中央凸起處用NC銑除

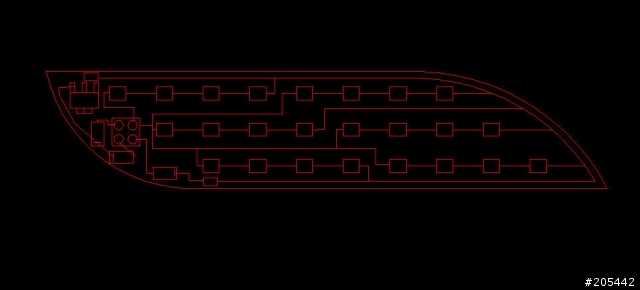

比對後發現17顆LED電路板範圍太小,所以開始用CAD 模擬 1:1位置圖,把原來17顆LED變成24顆3528 LED

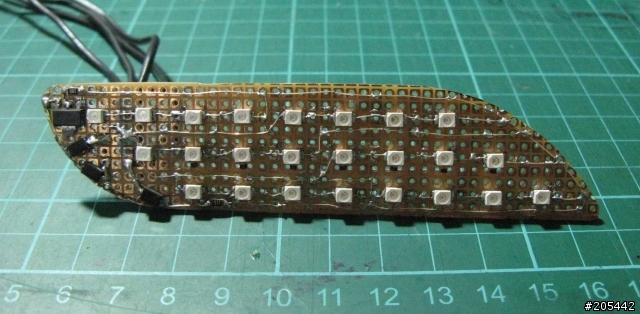

接下來就是買洞洞板進行測試

測試OK後再修改CAD電路圖

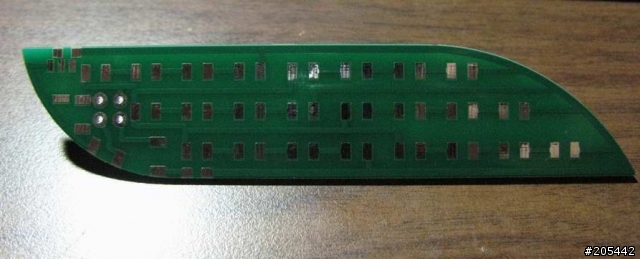

因為洞洞板有點難看,所以就把它變成正式電路版的版本,期間還學習如何畫電路圖,但是畫出來無法與CAD相同,所以只好花錢請人代勞了

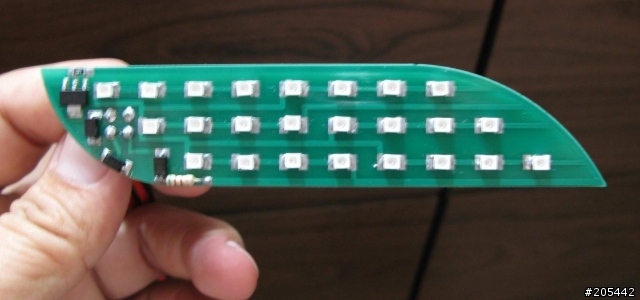

這是焊接好LED的樣式,真的是有夠難焊接,要焊的漂亮又不能歪(自己要求嚴格),烙鐵接觸時間不能超過1秒,否則LED就壞了,焊接其間不知壞了多少顆LED呢?

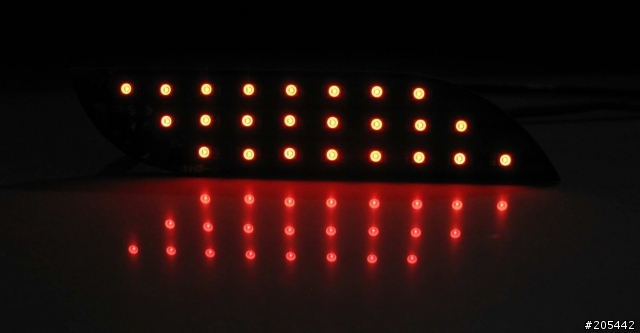

這是點亮小燈的狀態

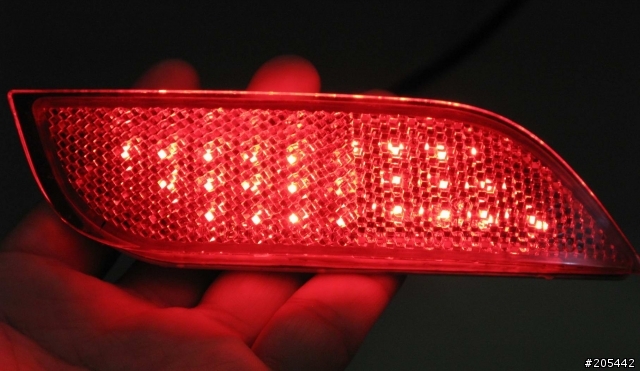

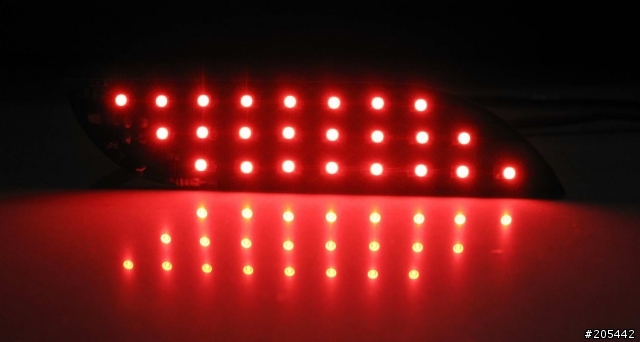

這是點亮煞車燈或是方向燈的狀態

把電路板安裝在反光片的情形

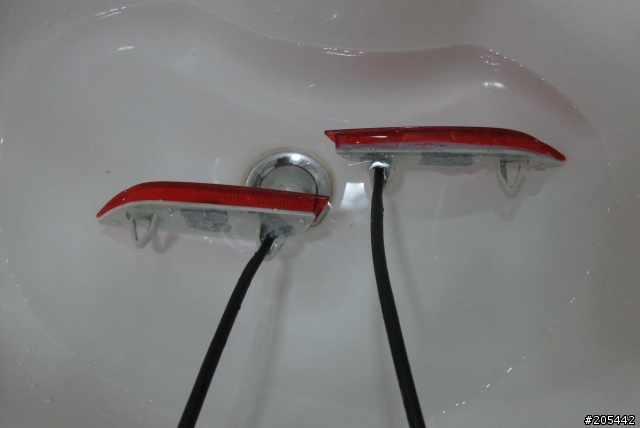

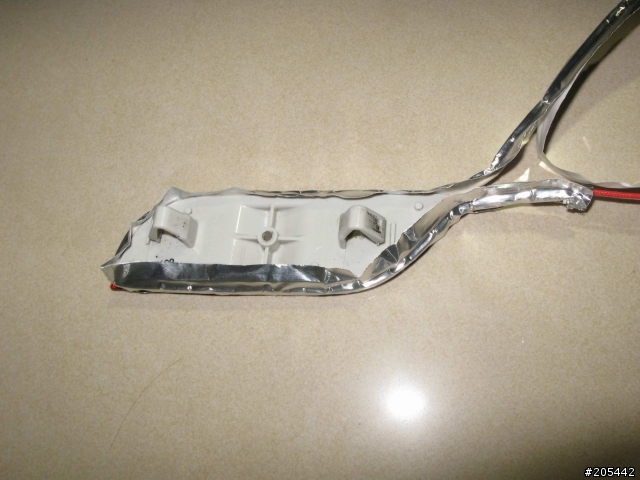

安裝黏合完成,乾燥後做防水測試

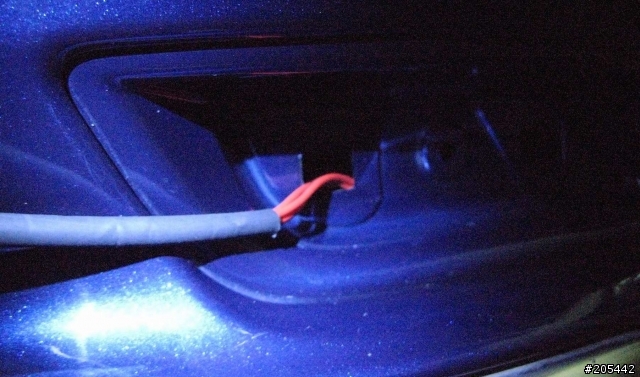

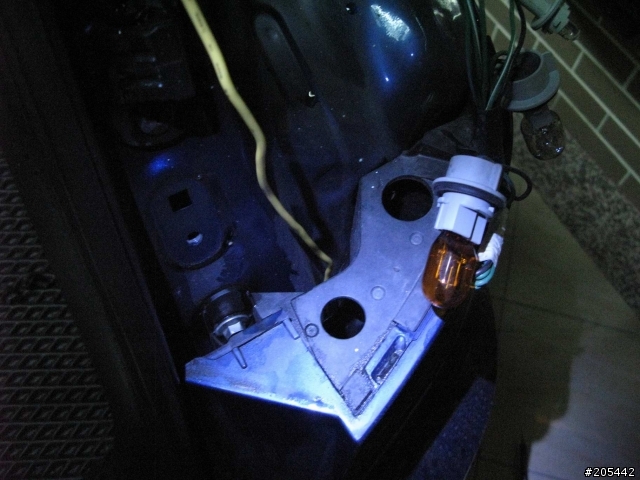

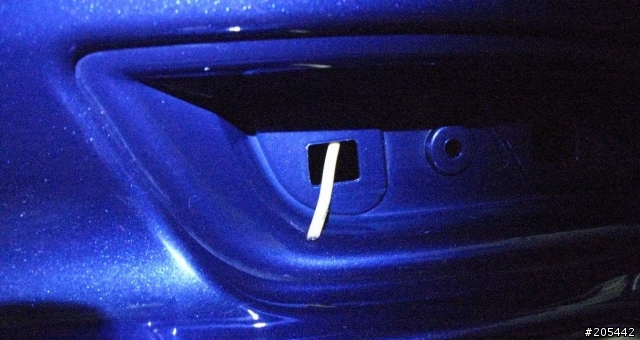

接下來就是安裝了,此線路設計不用再對保桿挖洞,只要裝入原孔位即可,先用粗鐵線穿由上往下穿入到反光片崁合口拉出,再與電路板線路相接後拉上來與原來4條線路相接

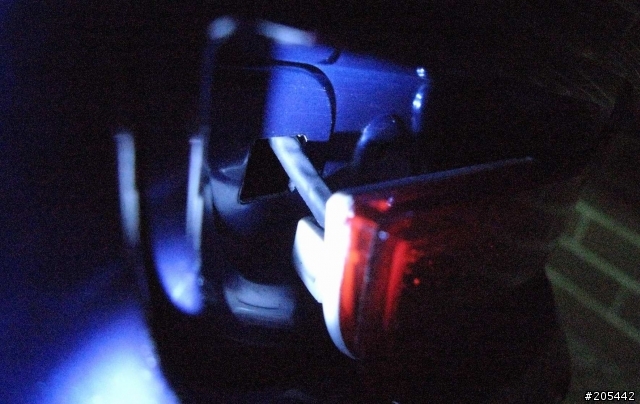

拉緊直接壓入崁合即可

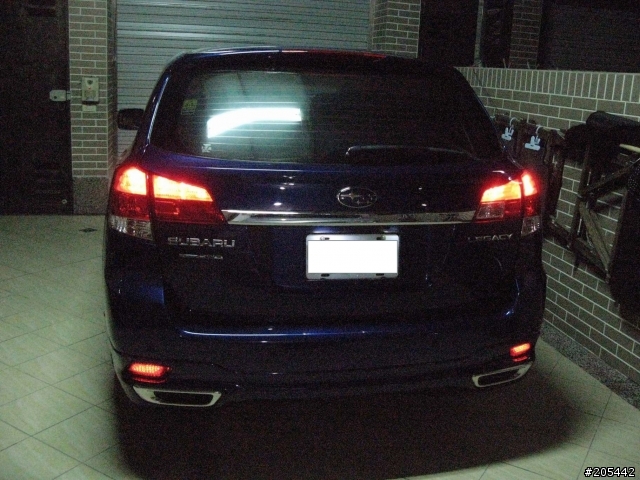

這是裝入後亮小燈狀態

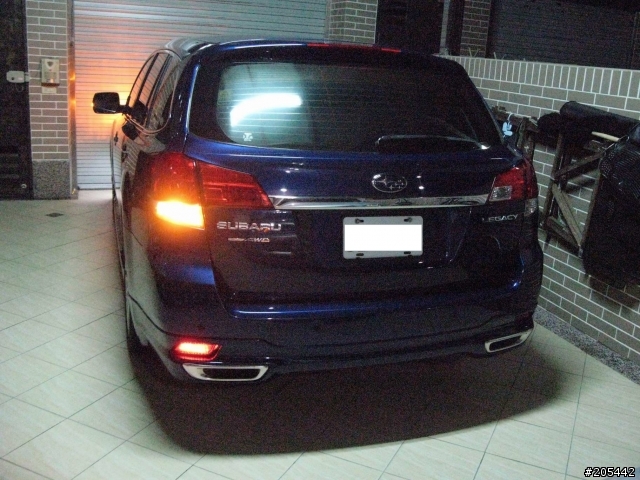

這是裝入後亮方向燈狀態

這是裝入後亮煞車燈狀態
