更新 4代目音響喇叭更換DIY 11/13 補完

緣起:...毒文看太多,功力太差居然被美國來文章給毒到..感謝火力P大在喇賽團的指導,以及這篇文章
http://www.mobile01.com/topicdetail.php?f=336&t=2183892

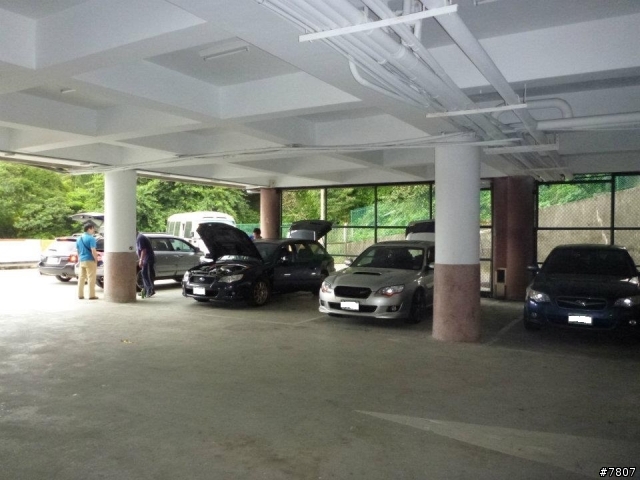

上週六...按奈不著,看著新來的喇叭閒置2周,決定殘殘給他拆了,聯絡幾位車友(老J 啪七辣 大熊 阿勝 跟三哥)一起出來喇賽兼拆車,雖然台灣不像美國幾乎家家有車庫,還好附近有烘爐地..夠大又可遮風避雨,就決定到那了

我跟老J先到...就準備一下工具開拆了
更新 4代目音響喇叭更換DIY   11/13 補完

依照網路上的拆裝方式進行拆卸

更新 4代目音響喇叭更換DIY   11/13 補完

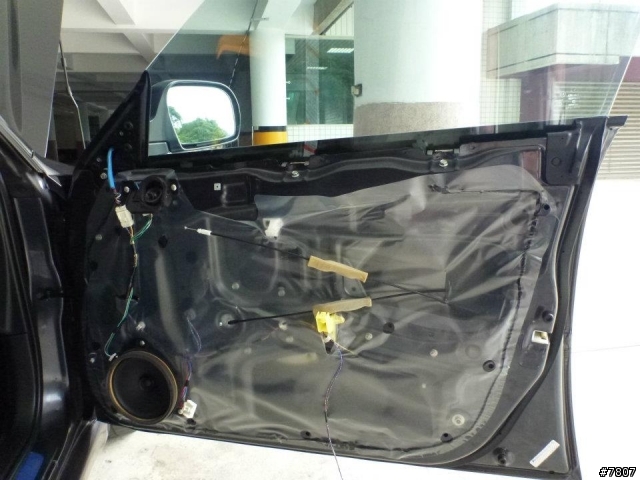

門板內的樣子..看到中音跟高音就是今天的目標..換掉它\ /

更新 4代目音響喇叭更換DIY   11/13 補完

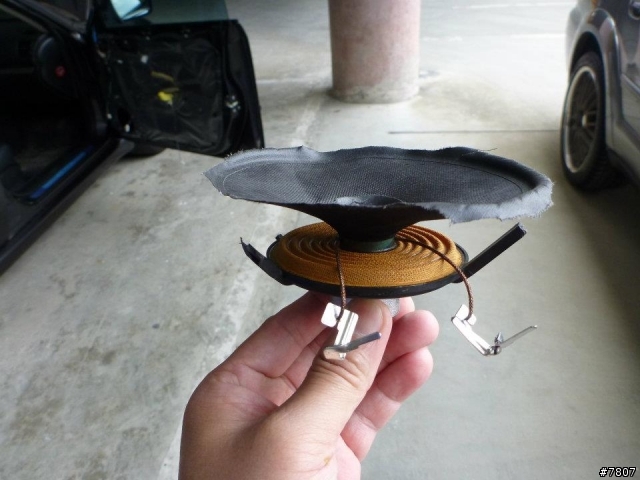

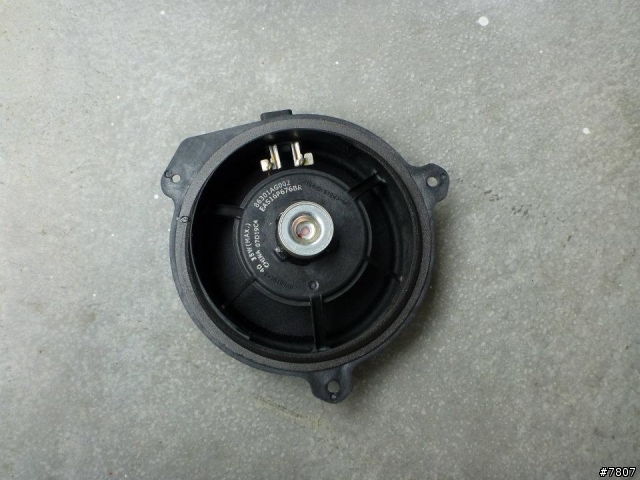

拆下的中音單體...大概只有200公克不到,磁鐵的直徑比10元硬幣還小
更新 4代目音響喇叭更換DIY   11/13 補完
更新 4代目音響喇叭更換DIY   11/13 補完

先修改中音上的環,因為有角度,所以流用...開拆...改壞2隻美工刀XD

更新 4代目音響喇叭更換DIY   11/13 補完

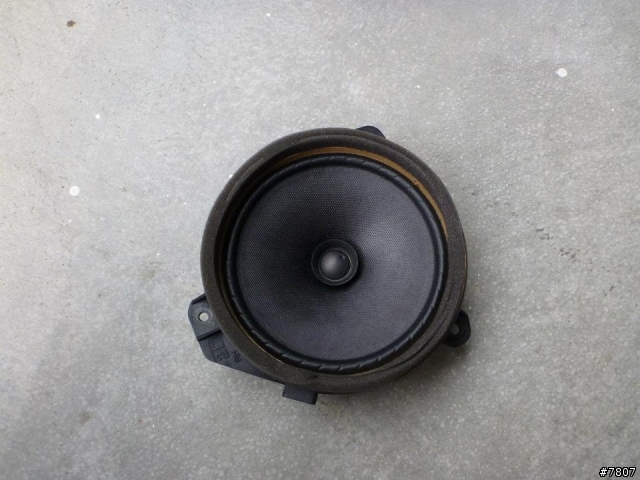

拆下來後的原廠喇叭..回不去了~~

更新 4代目音響喇叭更換DIY   11/13 補完

接著幾位車友陸續抵達,邊喇賽邊作業..門板門框的隔音有稍微加強
更新 4代目音響喇叭更換DIY   11/13 補完

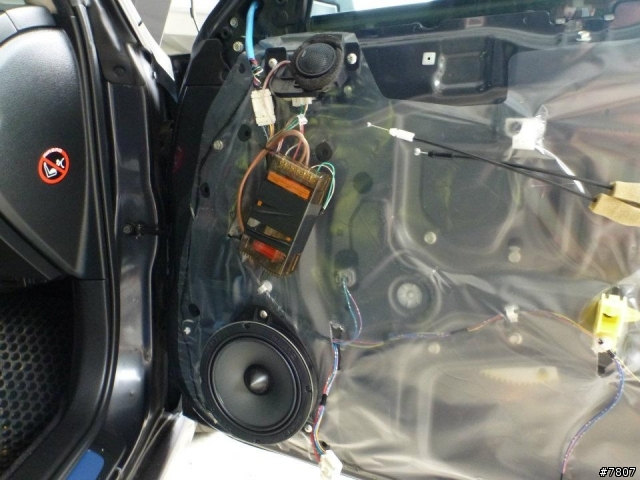

因為時間有限,趕工中照片就沒啥拍了,這是完成後的樣子

更新 4代目音響喇叭更換DIY   11/13 補完

分音器的位置有點奇怪,有時間會改動到T腳板位置,就先暫時這樣搞
改完後聆聽...嗯,聲音細節都有出現了,比原廠糊在一起好很多,不過原廠主機推力不足...低頻比原廠喇叭還差...有想只改喇叭的車友...我認為還是別換的好...喇叭只是個開始...

再來這週陸續到貨的零件..

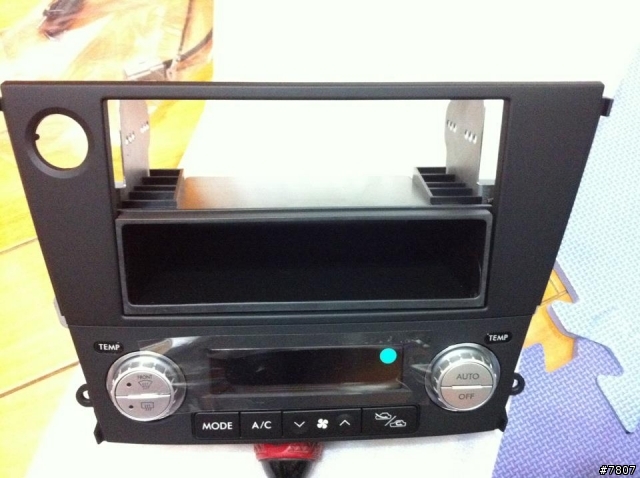

AV面板

更新 4代目音響喇叭更換DIY   11/13 補完

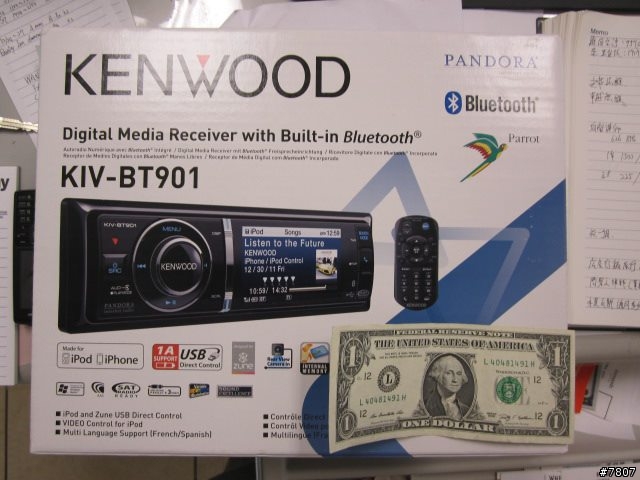

還未到的主機...

更新 4代目音響喇叭更換DIY   11/13 補完





===============================================11/5=====================================
11/5 繼續

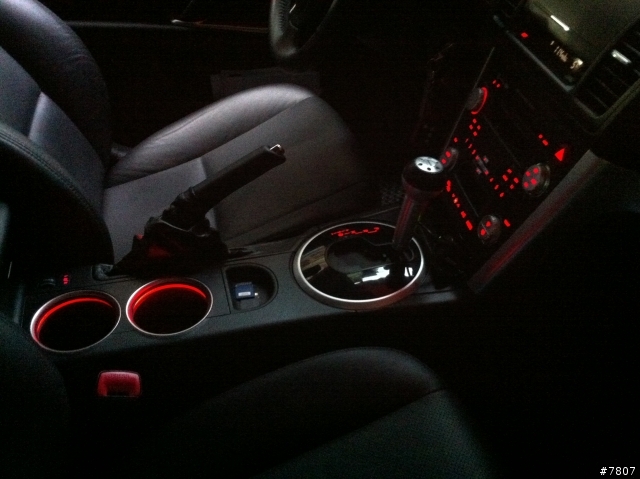

上周利用周末下午的的時間,開始拆車...由於之前有修改過置杯架LED有拆到點菸座機構,所以拆的速度快上不少..補一下杯座燈
更新 4代目音響喇叭更換DIY   11/13 補完

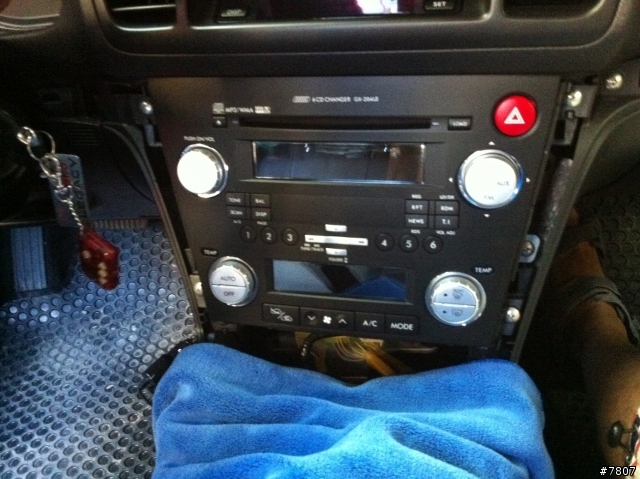

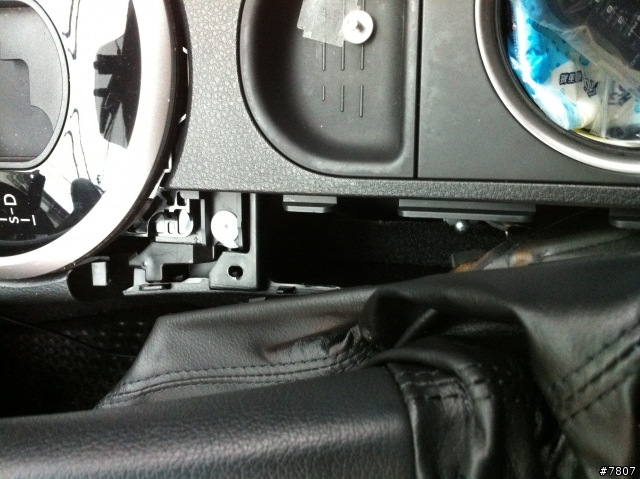

開始拆中控...從手煞車這邊拆起
更新 4代目音響喇叭更換DIY   11/13 補完

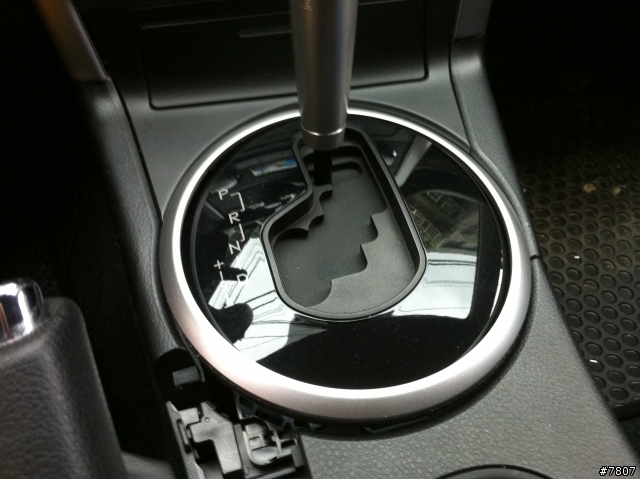

接著就是排檔座的環

更新 4代目音響喇叭更換DIY   11/13 補完

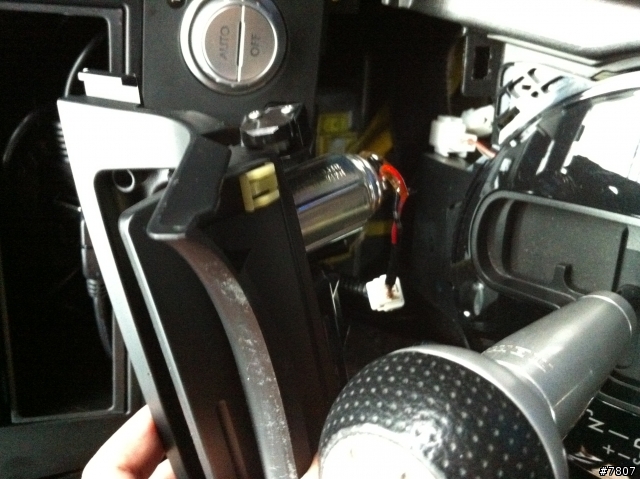

接下來將點菸座整個往下一壓,再往外拉..就出來了

更新 4代目音響喇叭更換DIY   11/13 補完

剩下就是主體...左右各三顆螺絲就可以讓它休息了..

更新 4代目音響喇叭更換DIY   11/13 補完

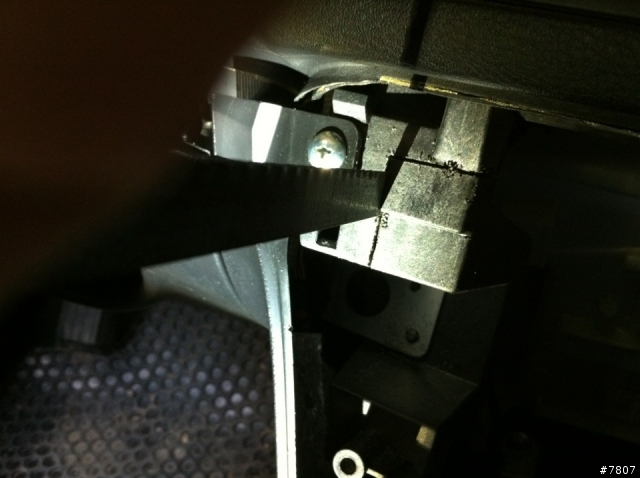

依據美國P大之前的介紹,該羞的還是免不了..下鋸吧XD...阿斯~~

更新 4代目音響喇叭更換DIY   11/13 補完

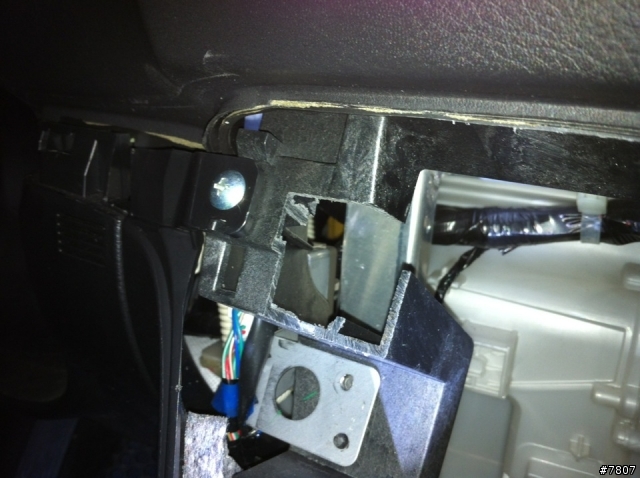

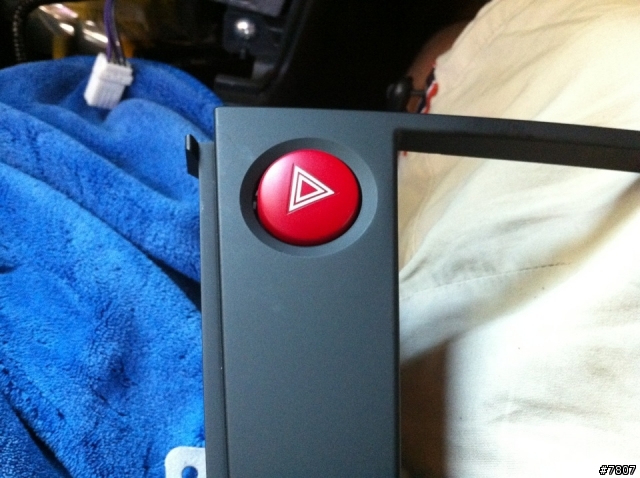

完成的缺口...讓警示燈可以插的下去XD
更新 4代目音響喇叭更換DIY   11/13 補完

接下來把警示燈移到左邊...整個警示燈要轉90度,讓孔位能接近...實際上還是得加工...由於沒手可以拍照..就跳過..

這邊有點難搞..孔位不對..必須先擴孔再加墊片,才不會干涉可以做動正常

更新 4代目音響喇叭更換DIY   11/13 補完

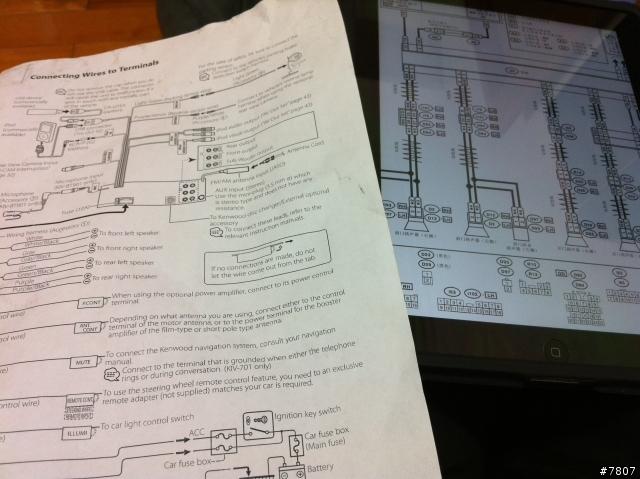

接下來就是配線了...把原廠的線路圖放到ipad上..加上 新主機的接線圖..
更新 4代目音響喇叭更換DIY   11/13 補完

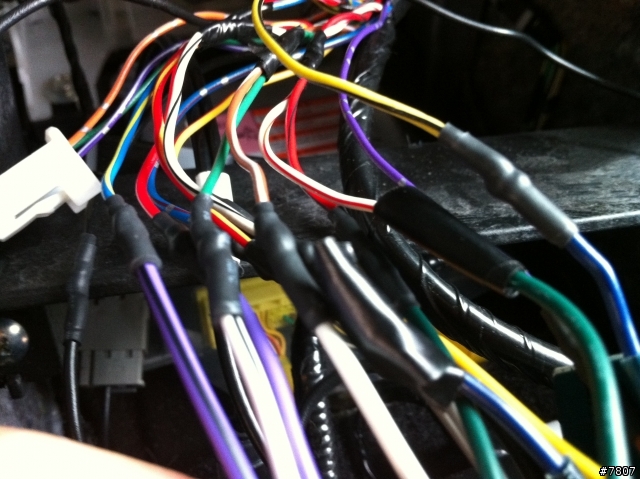

從電源開始接起..一根一根用電表量過,為了避免阿斯...一根接完再接另一根,每一根都用2個熱縮套管束起來..所以速度上有點慢,主要是在台灣買不到原廠主機的轉接母座...
更新 4代目音響喇叭更換DIY   11/13 補完

忘了先提一下..JDM面板跟EDM接腳一樣...完全不用改(UDM)要改...所以就直上吧...

更新 4代目音響喇叭更換DIY   11/13 補完

JDM面板軟體寫的比較適合台灣亞熱帶..換掉EDM有非常顯著的差異....歐規還真是不冷

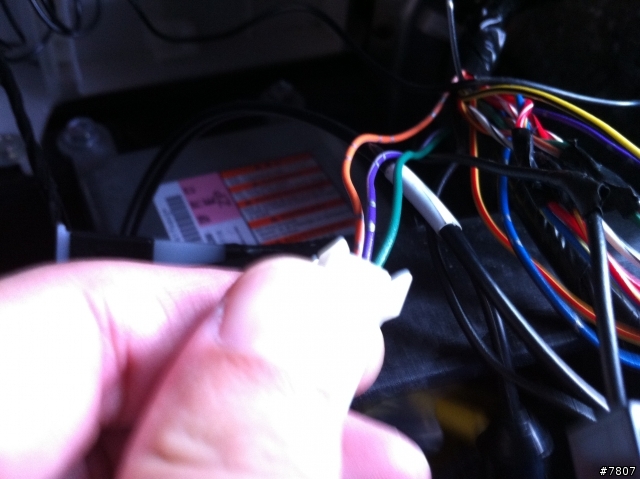

這裡就是原廠的方向盤控制(SWC)..還沒買 通用型的方向盤控制介面(Carinterface)回來...晚點上對岸找找.. 07年的車子不支援方向盤控制,應該是少了這幾條...下次我拆別人的車就知道了..XD
更新 4代目音響喇叭更換DIY   11/13 補完

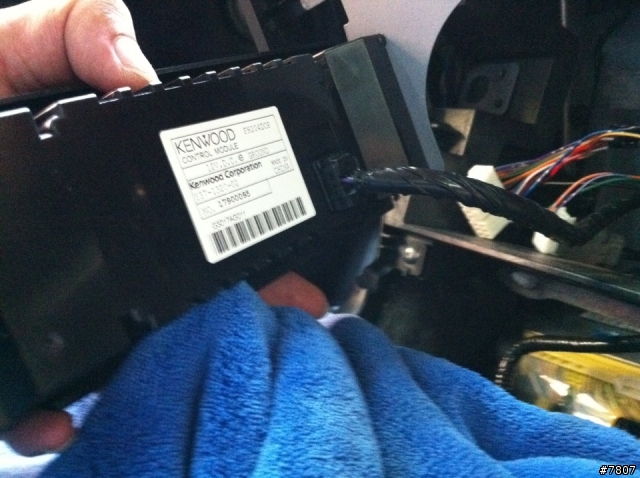

線都接好了...接下來就是插上主機..接上iphone了....Moment of truth

It's Work...XDXD

更新 4代目音響喇叭更換DIY   11/13 補完


======================================11/12===============================================
根據經驗...還有個地方沒修到...JDM面版的下緣卡溝左側必須要再磨掉2mm左右..那就是昨天的工作了..
更新 4代目音響喇叭更換DIY   11/13 補完

車友相借的迷你磨...這張圖一傳到FB....電話馬上就響起...電話那頭說..你的拿的姿勢不對,!@#$%^&一陣過後..偶完成了...XD...真是可愛的喇賽團員...對啦..就是阿尼,就甘心耶
更新 4代目音響喇叭更換DIY   11/13 補完

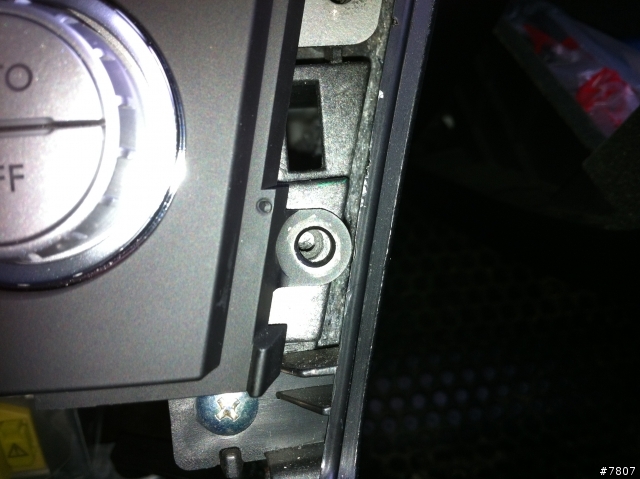

一陣兵荒馬亂後...完成了..組合後相當密合...但右駕面板放到左駕面板上...仍然有著角度的問題..孔位是一個..因為如圖...這部分需要擴孔來處理..不算太難...目前用其它的方式來處理..有時間再擴孔
更新 4代目音響喇叭更換DIY   11/13 補完

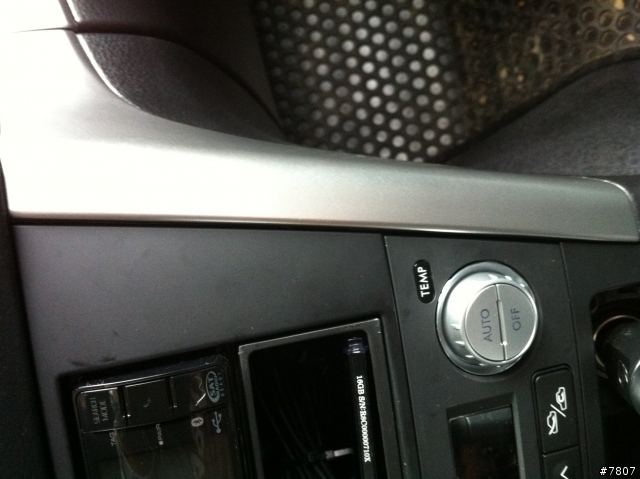

裝上飾板後的樣子..有點Gap...但還可以接受...右改左(用這樣安慰自己)
更新 4代目音響喇叭更換DIY   11/13 補完

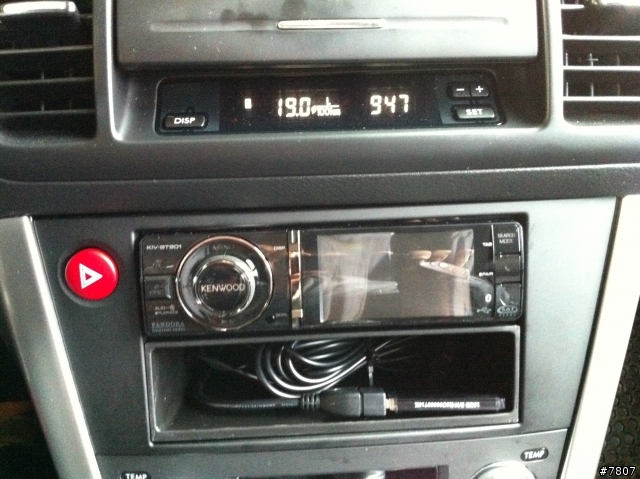

最終完成樣式..

更新 4代目音響喇叭更換DIY   11/13 補完

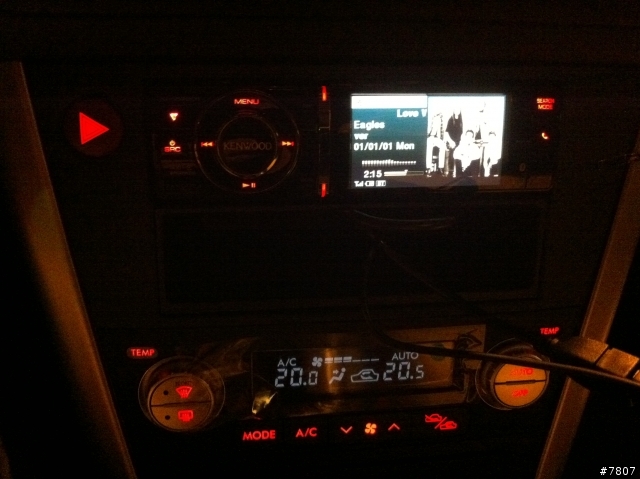

最後把本喇賽團吉祥物當壁紙來段警廣....當作小Ending...等買到SWC再來補完XD

四代雷喇賽團感謝您的收看..誤XD



感謝..火力P大從美國來的技術支援,P大..從換喇叭開始就每周都到場關心...小林的場地支援..阿尼的迷你磨..以及其他喇賽團原的鼓譟...誤,是鼓勵XD....再次謝謝
2011-11-04 21:27 發佈
Coolmac wrote:
緣起:...毒文看太...(恕刪)


頭香.我也是4代

有空交流一下我也在中永和

那停車位置在?

DIY萬歲啦!

1+1=3 wrote:
頭香.我也是4代有空...(恕刪)


coolmac兄開文就說囉...在寶地中和的南山福德宮停車場也就是烘爐地!
我是Aruei
大大我建議你分音器的位置不要裝在門板上...因為長期開關車門後..會使其內線組因碰撞而斷裂除非你有額外包覆制震墊之類的!!我已經斷過幾次了..最後改塞入中控台後方...中高音的分音喇叭本來低頻的部分就是不明顯許多..就算加裝擴大機也是加持在中高音上...要低音就再另加裝重低音音箱...大大們可別以為改分音喇叭就會變得碰碰......那完全不是那樣..甚至比原廠的還慘!!

fgharlem wrote:
大大我建議你分音器的位置不要裝在門板上...因為長期開關車門後..會使其內線組因碰撞而斷裂除非你有額外包覆制震墊之類的!!我已經斷過幾次了..最後改塞入中控台後方


那是為了日後升級 Focal Utopia 鋪路啦
素八滷 福斯的車價 水貨車的保固 賓士的零件價格 法拉利的待料時間
酷麥大大別客氣了~
你真是很棒~

Coolmac wrote:
緣起:...毒文看太...(恕刪)
1+1=3 wrote:
那停車位置在?...(恕刪)


大大這是烘爐地停車場


gogodiver wrote:
DIY萬歲啦!


大大說的沒錯...DIY很讚,不過第一次搞,真的很費時,尤其搞車子這麼大的東西,除非有子己的車庫,不然時間跟工具/場地..都是粉大的問題


fgharlem wrote:
大大我建議你分音器的...(恕刪)


下一步就是把分音器拉到T腳板處,感謝網兄的建議,一開始因為時間趕,所以在分音器上包覆隔音棉用頂的方式(有用膠帶固定)固定,震動的問題確實需要被解決,另外低音的部分...這幾天聆聽下來,確實細節是有了,但高頻吵雜..低頻比原本的還糟..一開始就是猜測,是主機推力太差,沒辦法把新喇叭控制的好,所以這2天更換主機後...差異就出來了...除了真正的低頻一樣沒有之外,控制力好很多..高音細節清楚不再刺耳吵雜,中頻人聲很好...

Pachilla wrote:
...(恕刪)


這位P大大...2次您都有到場喔...下次還來嗎?...哈哈

Prelude wrote:
酷麥大大別客氣了~
...(恕刪)


火力大...隔海下指導棋,也是讓我感覺很窩心...我只能說四代車友有您....真好...哈哈


另外....JDM AC control panel(日規)與原車上EDM AC control panel(歐規)...個人認為參數設定是不一樣的,以往恆溫都必須設在20度,頂多21度...再上去就會吹暖氣了...換了JDM之後..都要切到23~24左右..還是送冷風.
不過這只是我個人使用上感覺到的差異,僅供參考.

主機已經安裝完成,由於有些機構需要再修改..待修該完成再一併整理更新...
DIY無價,沒有BP5可以陪你小搞搞,只好出張嘴,在旁邊陪你啦賽,一群人啦賽是很愉快的!
等酷哥後續上擴大機跟重低音囉,上吧!

Coolmac wrote:
另外....JDM AC control panel(日規)與原車上EDM AC control panel(歐規)...個人認為參數設定是不一樣的,以往恆溫都必須設在20度,頂多21度...再上去就會吹暖氣了...換了JDM之後..都要切到23~24左右..還是送冷風.


偶口不口以只換JDM的冷氣控制總成.....

德利22 wrote:
偶口不口以只換JDM...(恕刪)



老查...日拍標後期總成回來改FM跟警示燈應該就可以了..XD
