請教版上大大們

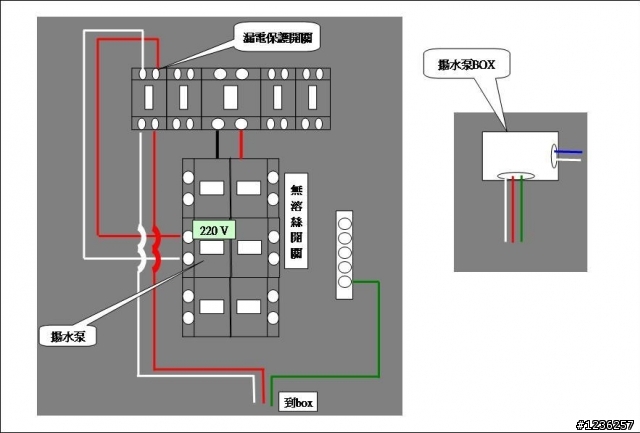

小弟家裡配電箱的略圖.現在想將揚水泵的220V電源改為110V插座不知道該如何配線?

1.目前將揚水泵BOX裡頭的紅線跟綠線接到插座上.電表量測插座電壓是110V沒錯
可是一但加上負載.漏電保護器就會跳脫.
2.BOX裡面的藍白線不知道是何作用的迴路?
3.要如何配線才正確.能夠擁有110V的插座

謝謝!!

2009-02-21 18:14 發佈

文章關鍵字請教版 220V 水電插座 220 110

ysc_kyy

ysc_kyy
個人積分：2544分
文章編號：10468236

2544分

2樓

2009-02-21 20:39

tenws wrote:
請教版上大大們小弟家...(恕刪)

綠色線是接地線，不能用來當負載線.....漏電開關會跳脫是因「有去無回」.....

配電箱裡應該還有另一個中性線端子排吧？通常是接白色線......將漏電開關白色輸入線改接到這個端子排就是110V了......

tenws

tenws
個人積分：0分
文章編號：10468654

0分

樓主

2009-02-21 21:11

謝謝 ysc_kyy 大大的解答 .的確有一排白色線

經過指點我有明瞭囉.待明天改接試試看

再次說聲感謝...3Q啦

skybright2135

skybright2135
個人積分：14分
文章編號：10469010

14分

4樓

2009-02-21 21:40

http://picasaweb.google.com/skybrightchen/NBhrvD#5305243089971838754
如上圖之右下
先找總開關，總開關的黑線與紅線為220V
黑色與灰色之間110V；紅色與灰色之間也是110V
這樣的電路為單向三線

以你的圖面，黑線與紅線都是火線，要另外找灰色(其他顏色；但不是綠線)地線
最好用三用電表量一量

如果沒有三用電表，買個驗電筆也可以(那種像一字起子，握把有電燈的器具)
當金屬一字處接觸中性線，電燈應該不會亮。

專業一點，應該考量負載平衡(可以就近找達人問問)

tenws

tenws
個人積分：0分
文章編號：10513062

0分

樓主

2009-02-24 12:04

感謝樓上2位仙拜指導.經過重新再配電箱將線固定在白線組後
目前正常快樂使用中~~感激啦~
