監視攝影鏡頭改裝一問

jeffchien
個人積分：12分
文章編號：8018340

12分

樓主

2008-09-10 11:43

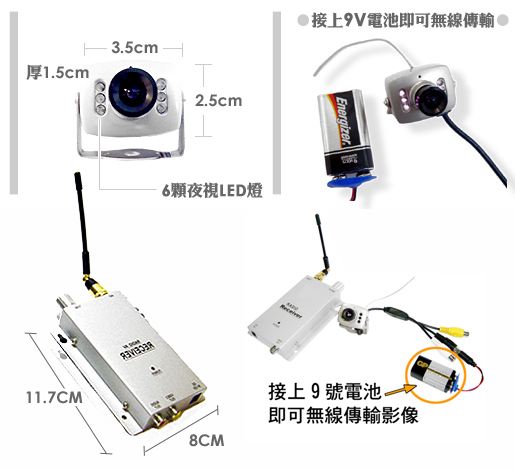

多年前在PC家買了一個這種組合的監視攝影機,現在產品的連結還在(當初還要賣990),現在售價是790,不過是已售完
因為當時買後沒有馬上安裝使用,也就沒有察覺到使用上的問題,如今要去問PC家也不大對,只好來這暫借問,有沒有大大有這樣做過

因為雖然這產品標榜是無線,但網頁上也是看起來像是有AV線,當時還誤以為可以有線
監視攝影鏡頭改裝一問

但是沒想到它不是有線無線兩用的,只能夠"接上9V電池便可"無線傳輸

當初也以為是所謂2.4G的無線傳輸,接收效果應該還不錯才對,但接收器卻還需要微調,且能夠產生清晰影像的範圍實在好窄,影像也很容易模糊不清,隨便碰一下又花掉,若能排除無線傳輸的影響,不知道產生的影像會不會好一點
監視攝影鏡頭改裝一問

不知道如果把鏡頭拆開,有沒有辦法找到訊號源,把鏡頭本身改成有線方式輸出,這樣如果裝在車後當倒車鏡頭也不錯(但是影像好像還得轉成反向才行),或者至少用來當防盜監視的效果也會好得多,這樣它就不會再被我丟在一邊,根本一點用也沒有了

2008-09-10 11:43 發佈

文章關鍵字監視攝影鏡頭

薪光幫

薪光幫
個人積分：40分
文章編號：8019945

40分

2樓

2008-09-10 13:14

疑~
這是有線/無線兩用的沒錯啊
如果你將黃色的接頭,用AV線接到電視的AV輸入端
就可以直接以有線的方式監看
如果是要無線傳輸,就只要接黑色接頭的電源
接收器的黃色孔,用AV線接到電視的AV輸入端

wwh888

wwh888
個人積分：7分
文章編號：8027841

7分

3樓

2008-09-10 21:29

你只要拿一條AV線.接在攝影機上..然後再買個DC12V的變壓器，攝影機就變成無線的啦...
還有，這種真的很爛....如果你要有線的，建議你換個新的比較實在!!!如果有需要可以問我....我是外銷監視器材業務兼FAE我有很多sample....可以便宜賣你喔....呵呵....

icewalker

icewalker
個人積分：289分
文章編號：8034249

289分

4樓

2008-09-11 9:05

能請達人順便指點介紹相關產品嗎!?tks

wwh888 wrote:
我是外銷監視器材業務兼FAE....(恕刪)

pongdahai99

pongdahai99
個人積分：57分
文章編號：8034659

57分

5樓

2008-09-11 9:29

那種一般來說都是拆掉以後, 可以看到一塊四方型的版子(有人稱之豆腐干), 在鏡頭後面會有CCD或是CMOS的SENSOR, 版子本身會有三條線到四條線, 其中兩條線是電源線, 可以剪掉用電錶量一下, 應該都是12V
另外一條就是影像輸出, 只要將他接到電視就OK拉

jeffchien

jeffchien
個人積分：12分
文章編號：8038388

12分

樓主

2008-09-11 12:30

看來只有pongdahai99(彭大海?)兄才瞭解到我的問題所在

就是因為網購的圖實在不清不楚,所以還有人也以為攝影鏡頭本身有帶一個黃色接頭,所以我當初也搞錯了,看到有人用過那種有線無線兩用的,也幾乎和我這個長得一模一樣...但AV線在鏡頭端實際上是沒有的(黃色那個接頭大概被偷工減料了吧),只有一個灰色的,接變壓器插頭的延伸母頭拉出來,只有在接收器那上面才有AV接頭可以輸出,所以想把鏡頭改有線,不要用那個無線接收器,那就應該是勢必要把鏡頭本體拆開看能不能改了啦...改好後,我想把它拿來當做汽車的倒車鏡頭,所以原本9V的電壓,也要能夠用到12V才行,而且好像用在車尾的話,影像也還要能夠反相(鏡像?)輸出...這些問題如果能夠克服,相信就該會是最便宜的倒車鏡頭啦

前幾天我已經把它給拆開一看究竟
原來裡面構造是如此

黃色和藍色各是Video和Audio,紅則是供應發射器模組的電源,如果改成有線,那整個發射器應該也可以拆掉(米色膠帶包住的部分),看起來是不大困難,只差線材的部分

整個電路配置在還蠻堅固的金屬外殼裡,如果防水沒什麼問題,鏡像問題也可以克服,當倒車鏡頭應該是可用的吧
