各位好：
目前牆上使用的插座是單開關單插座的型態，如照片所示
JYE二插座(含接地)+一開關更換方法

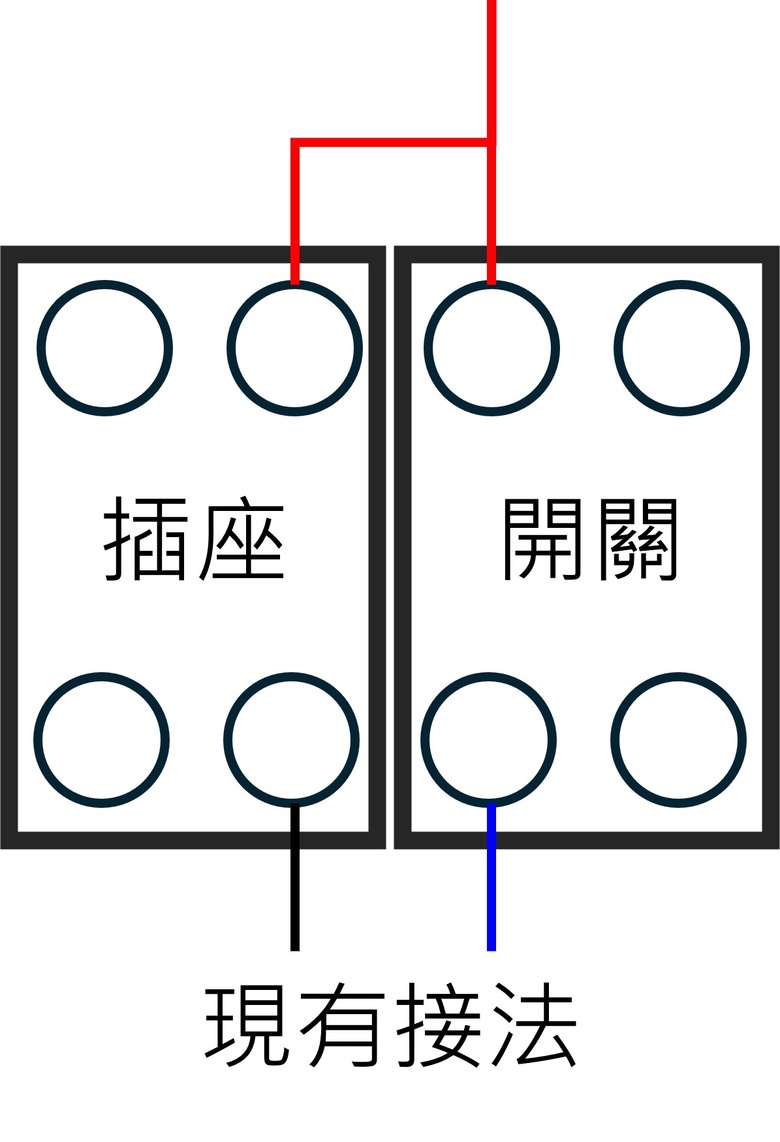

牆壁後面的接法，應該是一條火線供電，插座端配另一條中性線，電燈端導通火線，接法如下示意圖(老房屋沒有接地線)

JYE二插座(含接地)+一開關更換方法

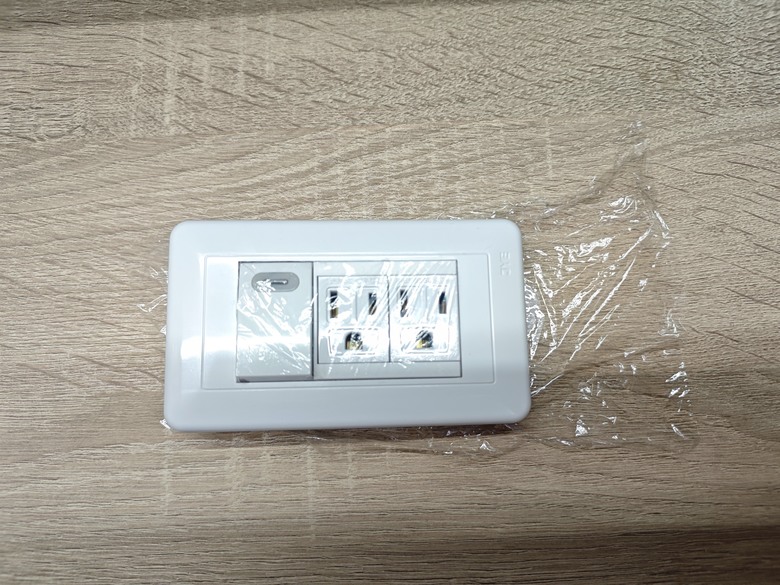

我想要換成二插座(含接地)+一開關的面板，如下圖

JYE二插座(含接地)+一開關更換方法

原先預計的配線方式如下圖

JYE二插座(含接地)+一開關更換方法

但是目前遭遇到的問題是，這個插座的N/L各只有一個，搭配二個接地孔，我沒有辦法用跨接的方式將電源引入第二個插座，想請問各位如果遇到這種狀況會如何配線，謝謝。

JYE二插座(含接地)+一開關更換方法

2026-02-15 22:02 發佈

文章關鍵字 JYE二插座插座接地接法方法牆上型態照片牆壁後面

ee21

ee21
個人積分：10258分
文章編號：92809157

10258分

2樓

2026-02-15 22:46

變成你要先將火線及水線先分接出來你要的的數量後再插入插座

kcdih025 樓主

對，可是牆壁裡面已經沒什麼空間了。而且1.6mm的線很難絞...[鬱卒]

2026-02-15 23:25

brabus1518

brabus1518
個人積分：5967分
文章編號：92809177

5967分

3樓

2026-02-15 22:51

先把接線用舊方式接好一開關一插座
再把第二插座併聨

kcdih025 樓主

看起來是已經塞不進去了(二個插座的面板寬度不一樣)

2026-02-15 23:27

kcdih025 樓主

或是，你的意思是中間可以單獨取出嗎？

2026-02-15 23:27

jk300

jk300
個人積分：6055分
文章編號：92809519

6055分

4樓

2026-02-16 0:18

kcdih025 wrote:
各位好：目前牆上使用...(恕刪)

難搞~洞又小
我直接去五金百貨
買插座開關

pcian

然後擋住隔壁開關[偷笑]

2026-02-16 9:47

E6876

E6876
個人積分：118分
文章編號：92811890

118分

5樓

2026-02-16 14:19

把插座拆開拍張照片來看看

kokolong

kokolong
個人積分：635分
文章編號：92812648

635分

6樓

2026-02-16 18:45

用一進二出端子讓它多出一個位置跨接
點我看大圖

kcdih025 樓主

你這個是我目前看到最有機會的解決方案，等我找找材料有空試試，感謝！

2026-03-08 7:59

猜猜我是誰9527

猜猜我是誰9527
個人積分：125分
文章編號：92812859

125分

7樓

2026-02-16 20:02

還用1.6MM的線???????????????????

kcdih025 樓主

五金行隨便買買，平常插檯燈和一台11A的吹風機短期使用，應該還頂得住

2026-03-08 8:00

oiio

oiio
個人積分：2467分
文章編號：92813430

2467分

8樓

2026-02-17 0:41

二插座(含接地)只有一火線一水線插孔(接地插孔有2個)
想並聯多個二插座(含接地)只能在線上分接出線再個別插入火線&水線插孔
