加壓馬達ESV200
可先將泵浦側放立起來比較好拆
需公制內六角扳手拆下六顆螺絲

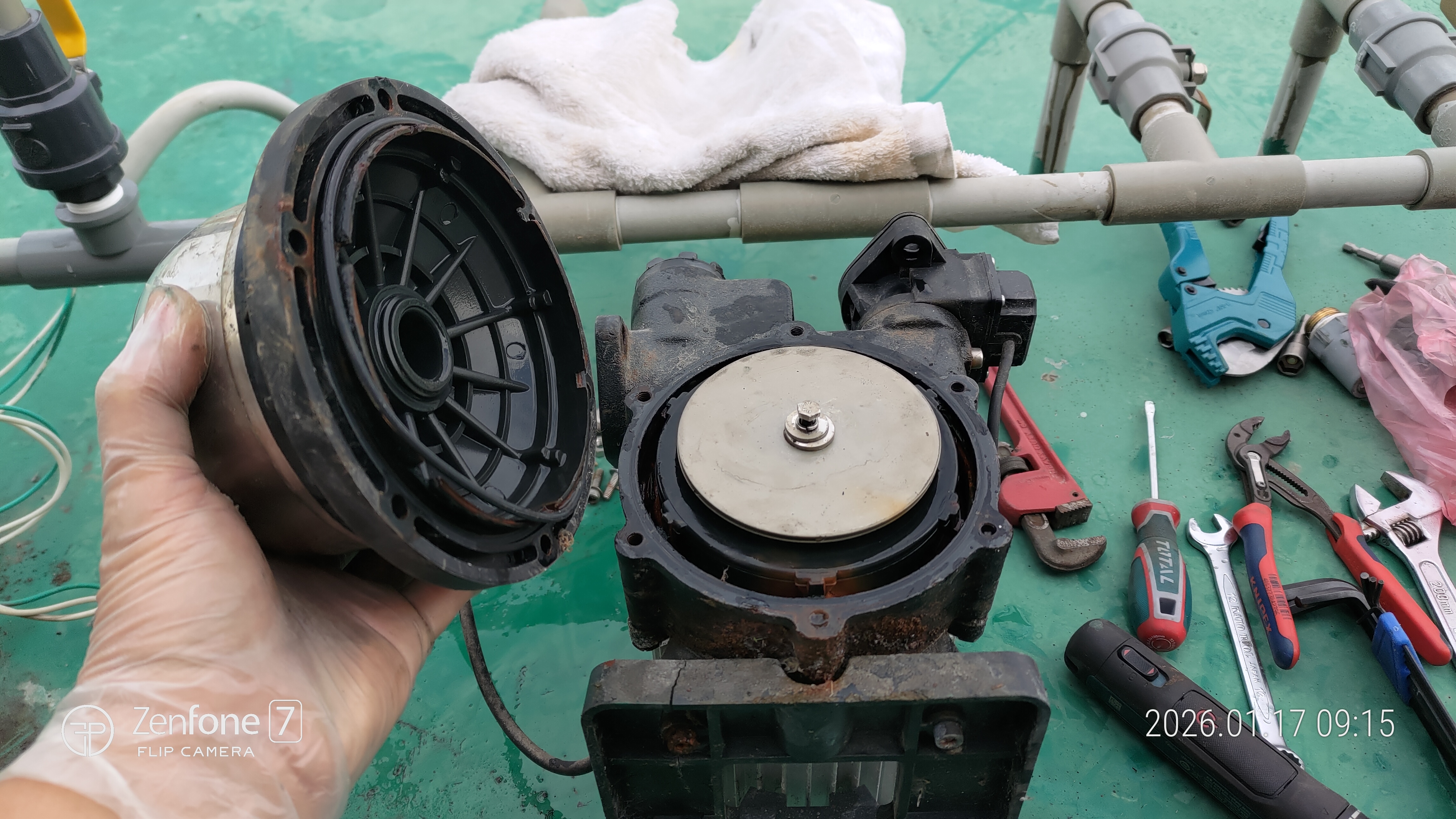

少拍一張以一字起子分別從拆下來的螺絲輔助撬開壓力槽
壓力槽
壓力槽墊圈，如果破損會滲水
戴上止滑效果的手套向下壓住葉片拆下中心六角8mm螺絲
取下時留意墊片有三片，一片是特別厚的
取出第一片葉輪
取出套管
此時開始留意將零件依序排好
以一字起子自各方向撬起第二層葉輪室
取出第二片葉輪，這一片葉輪不易取出，可用內六角最小的兩支自兩側放入轉半圈向上勾起來請原諒我單人操作無法拍照
再次取出第二個套管
接下來這個後蓋不好拆，應該是卡很死，特別的跟我一樣已生銹的狀態下，又不能以老虎鉗硬拔，可能用力過猛還沒拔起來就夾破了，只能以一字起子伸入左右兩側與泵浦鑄鐵本體間往內自多個方向施加壓力讓它鬆動請原諒我單人操作無法拍照，或許下次請我太太拍
此時已可見機械軸封
使用手捏住彈璜不建議用工具往上左右搖動拔起
接下來沒有照片先以文字說明日後再補
1.自馬達側拆下泵浦與馬達鎖固螺絲
2.緩慢左右搖晃分離泵浦與馬達
3.此時機械軸封應該是還卡在泵浦鑄體本體上

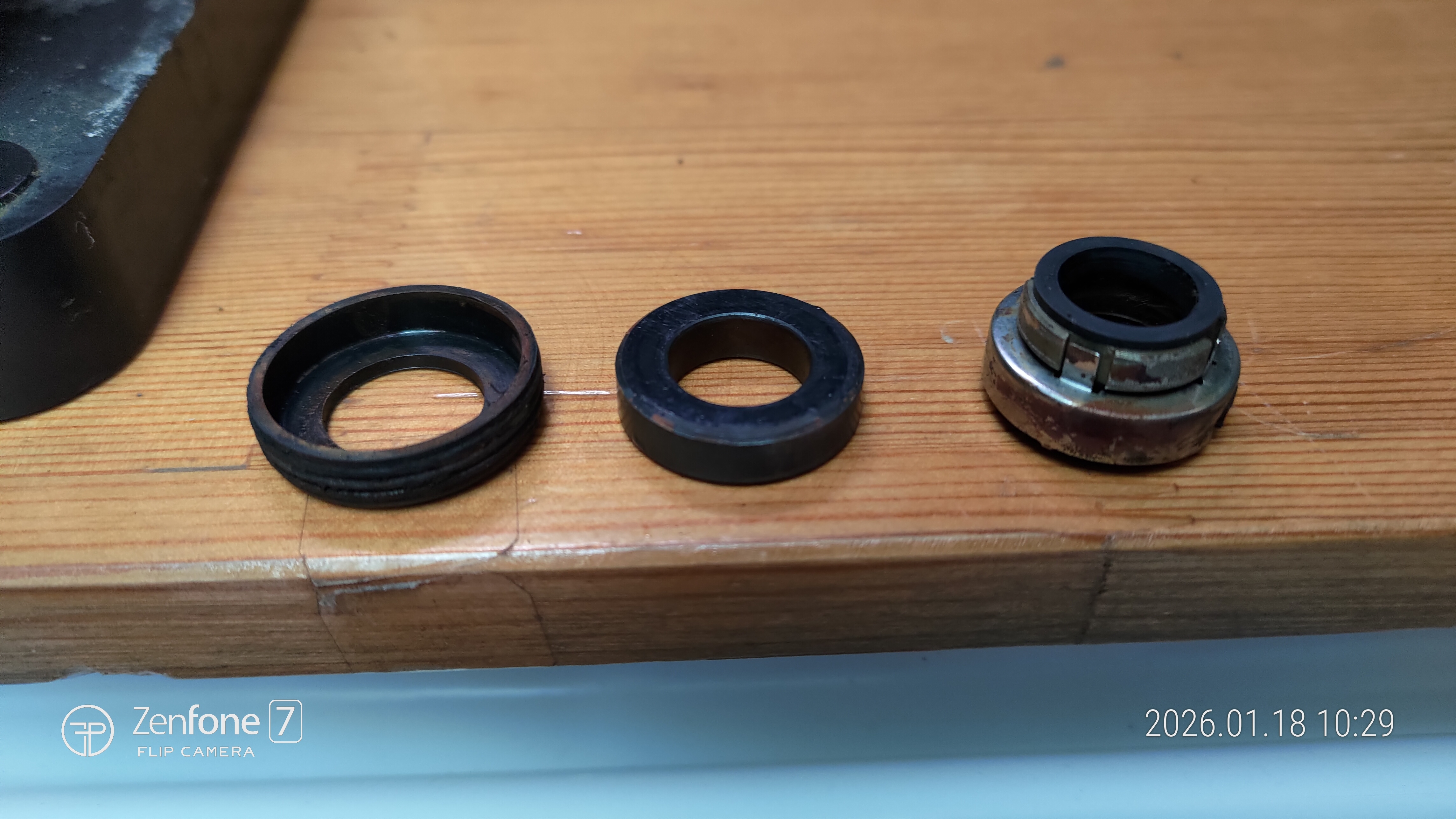

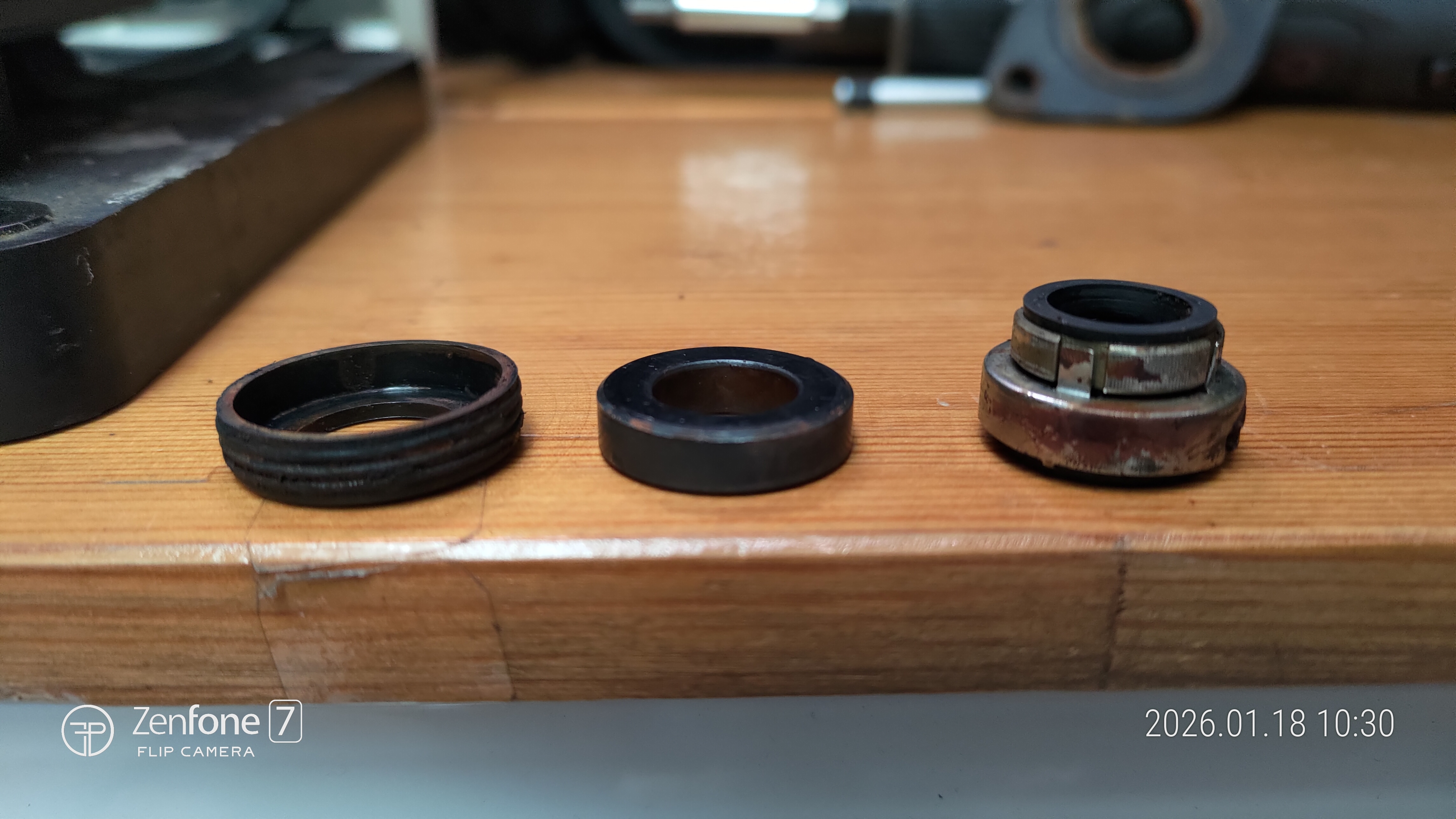

取下後的樣子
確認軸心尺吋
馬達前軸承潤滑一下

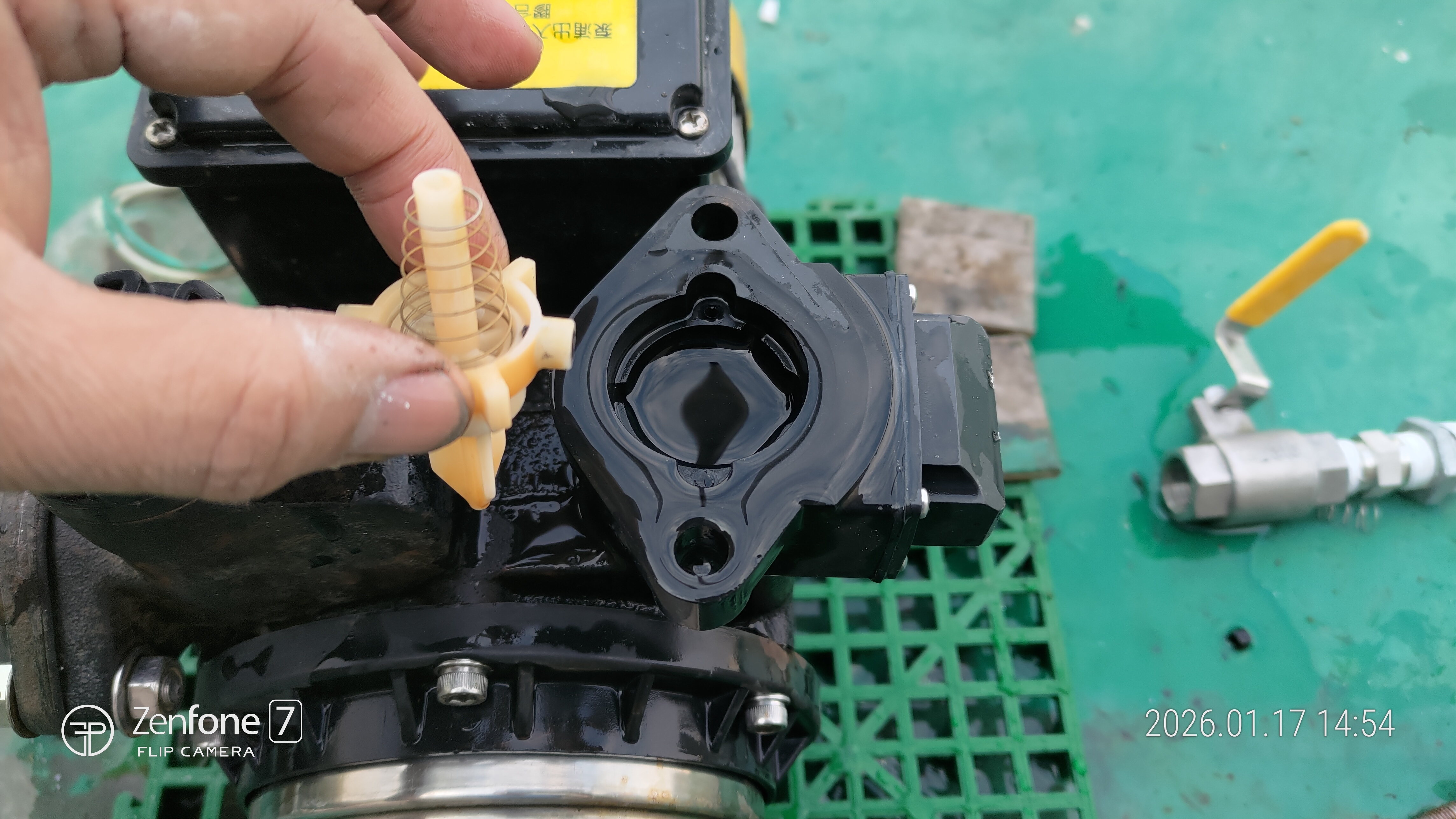

流控閥也拆清一下，彈璜小心拿取
檢查壓力桶氣壓，不足時補至1.5-1.7，因為壓力桶很小，打一秒就停下來看壓力，實際回裝後測試抽水後還要檢查一兩次
部份步驟待我買零件來替換時再補拍
九如牌抽水馬達EK400機械軸封卡死整修
