公寓對講機改造方式?

SimonYeh23
個人積分：5分
文章編號：92044054

5分

樓主

2025-08-23 11:07

大家好~

小弟住的公寓室內使用的是傳統的對講機

目前無法通話,但若在一樓大門處按鈴,屋內會響鈴,對講機也可以開一樓的大門

現在不打算要維修通話功能,反而是想把對講機改裝成像門鈴的按鈕就好

這樣原本的那面牆就可以再做其他利用

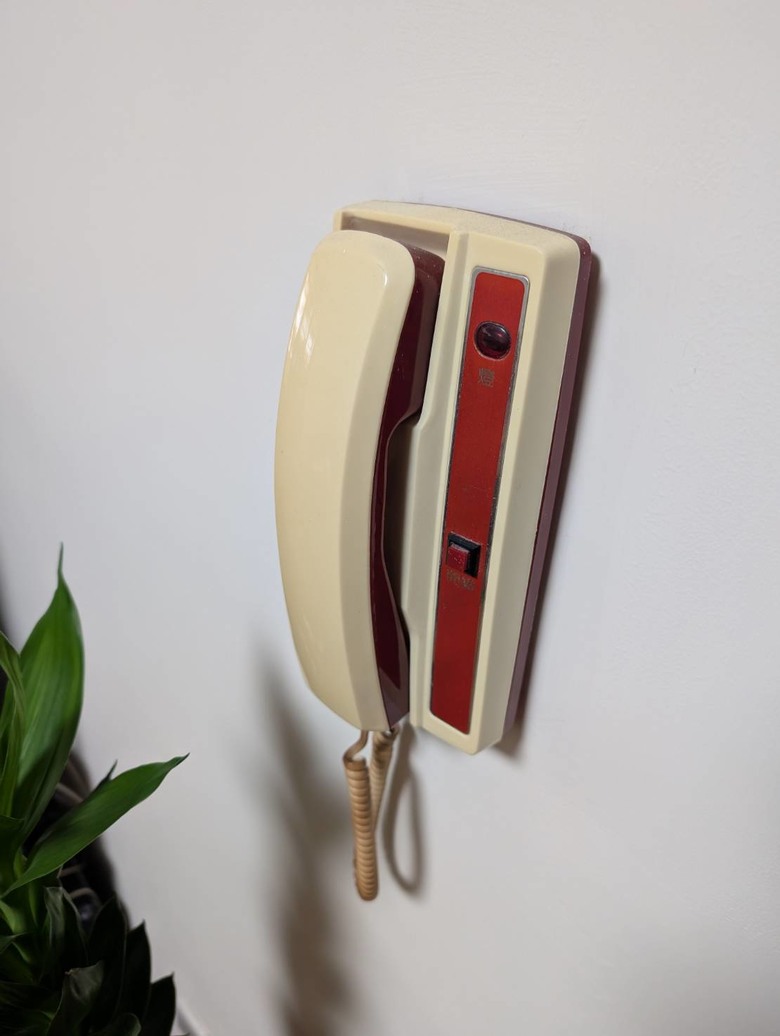

公寓對講機改造方式?

屋內的對講機是嘉譽牌,還沒拆開來看裡面的線路是怎樣接

但想請教大家有什麼建議的改造方式或經驗可以分享

謝謝

2025-08-23 11:07 發佈

文章關鍵字對講機公寓對講機改造方式公寓室內屋內改造方式建議門處經驗大門通話功能

一花一世界一草一天堂

一花一世界一草一天堂
個人積分：16333分
文章編號：92045131

16333分

2樓

2025-08-23 16:27

SimonYeh23 wrote:
是想把對講機改裝成像門鈴的按鈕….

要改成按鈕開門嗎？那要怎麼知道有人按門鈴呢

SimonYeh23 樓主

忘了說，還是希望保留通知鈴聲

2025-08-23 17:17

Time60

Time60
個人積分：159分
文章編號：92068411

159分

3樓

2025-08-28 14:26

刪除

Time60

Time60
個人積分：159分
文章編號：92068476

159分

4樓

2025-08-28 14:40

小弟住的公寓室內使用的是傳統的對講機
跟我家的一樣
目前無法通話,但若在一樓大門處按鈴,屋內會響鈴,對講機也可以開一樓的大門
情況相同
現在不打算要維修通話功能,反而是想把對講機改裝成像門鈴的按鈕就好
不懂藍色部分的意思
這樣原本的那面牆就可以再做其他利用
什麼意思？

分身回覆

分身回覆
個人積分：3502分
文章編號：92071378

3502分

5樓

2025-08-29 8:31

SimonYeh23 wrote:
屋內的對講機是嘉譽牌,還沒拆開來看裡面的線路是怎樣接

只保留開門&鈴聲功能
基本上就只用到(EL) (-) (B) 這3條線
其他線拆掉前先拍照/標記, 以備日後復原或改裝
因為拆掉主板, 所以至少要有個AC24V 轉DC12V or 5V變壓器
用來接蜂鳴器 or 音樂模塊

SimonYeh23

SimonYeh23
個人積分：5分
文章編號：92085701

5分

樓主

2025-09-01 22:38

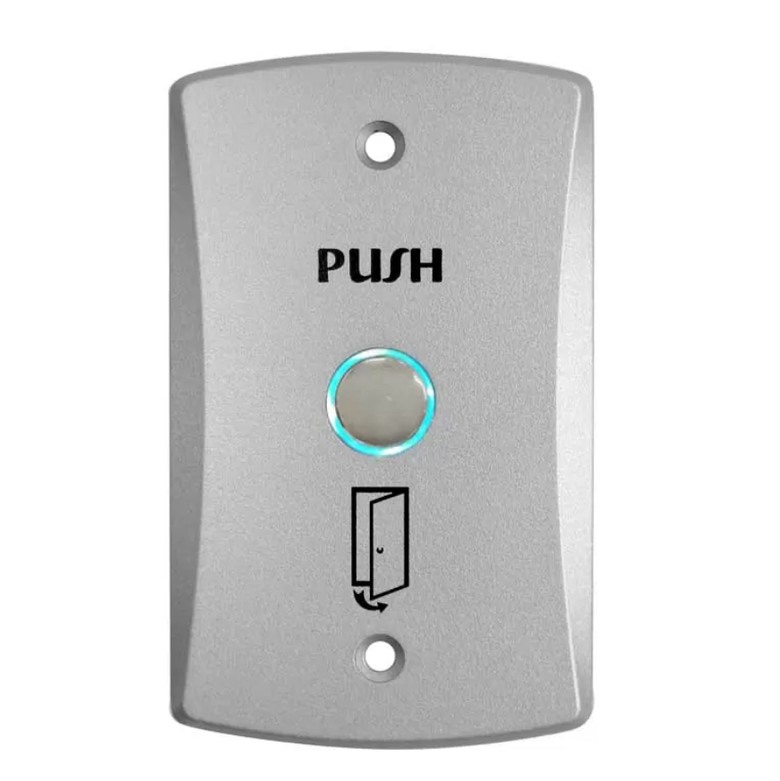

先前可能沒說清楚,我是想改成像下面這種開門按鈕

SimonYeh23

SimonYeh23
個人積分：5分
文章編號：92090566

5分

樓主

2025-09-02 22:57

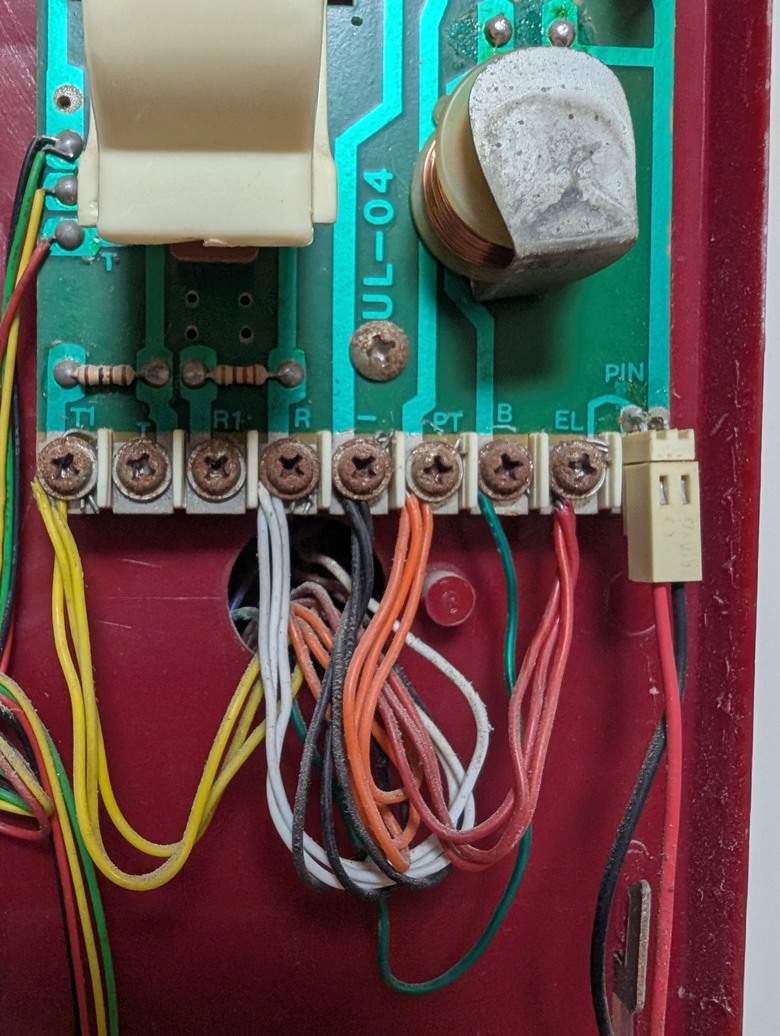

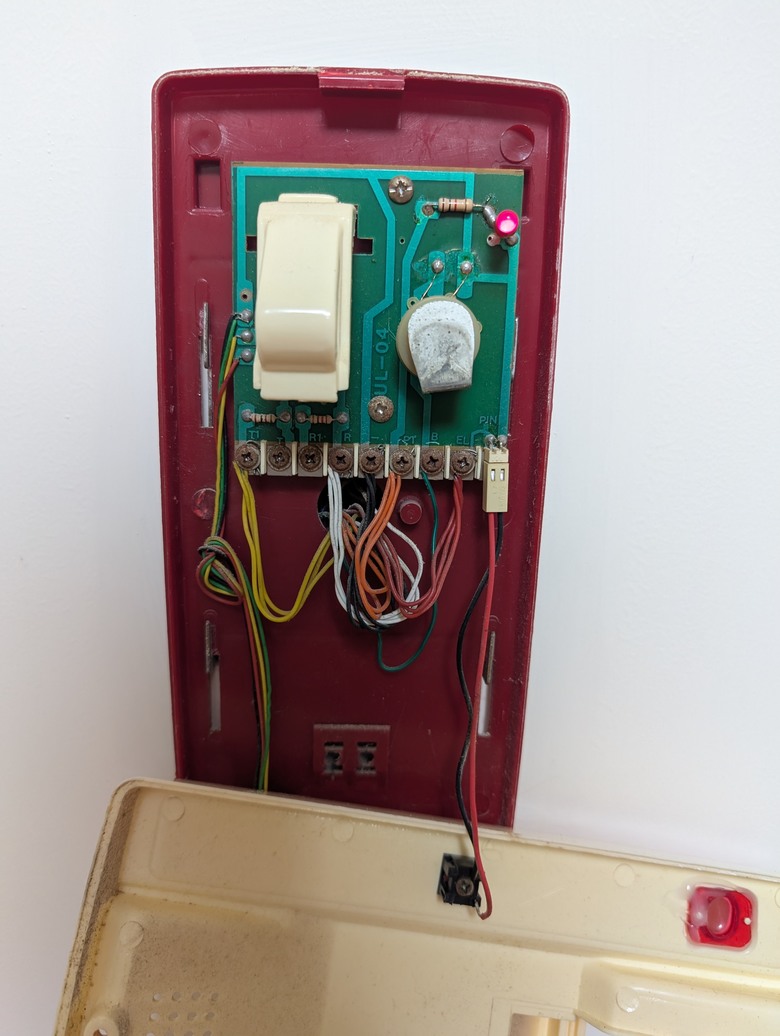

今天把對講機拆開來,補上拆開後拍的兩張照片

如果有熟悉對講機線路or接線的朋友,再麻煩幫忙指點一下我該怎麼改比較好

SimonYeh23 樓主

剛剛確認了~ 不用拿起話筒直接按開門艦,大門也能開

2025-09-03 22:15

SimonYeh23 樓主

剛剛確認了,不用拿起話筒就按開門鍵,大門也能開

2025-09-03 22:16

SimonYeh23

SimonYeh23
個人積分：5分
文章編號：92095647

5分

樓主

2025-09-03 22:22

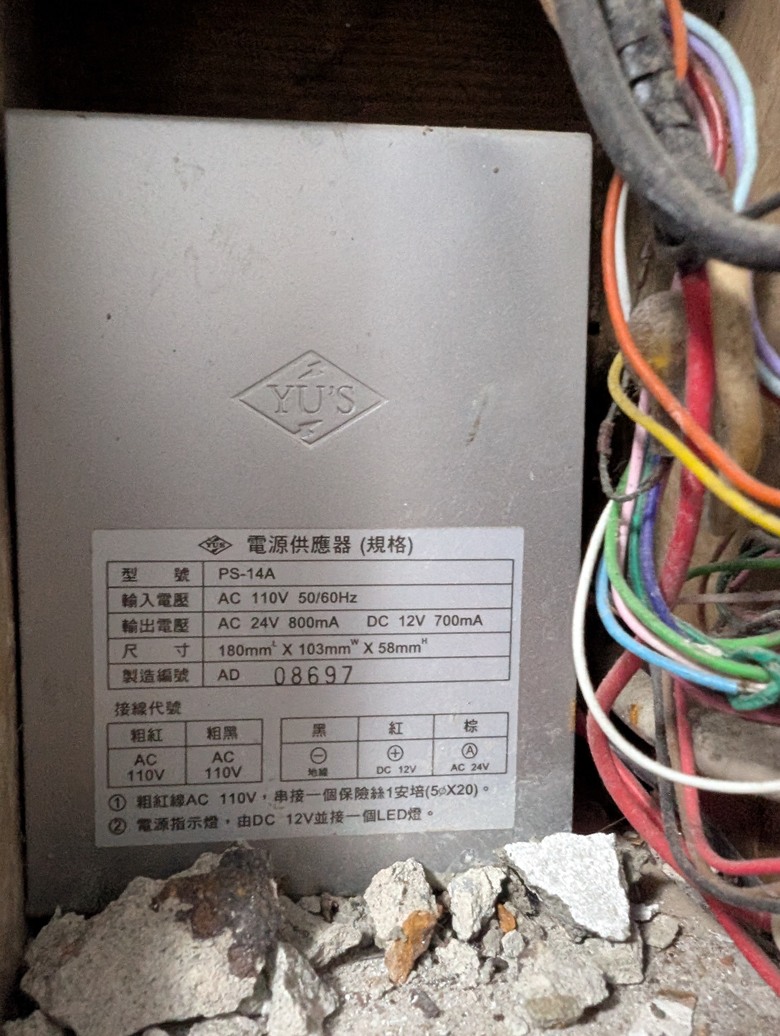

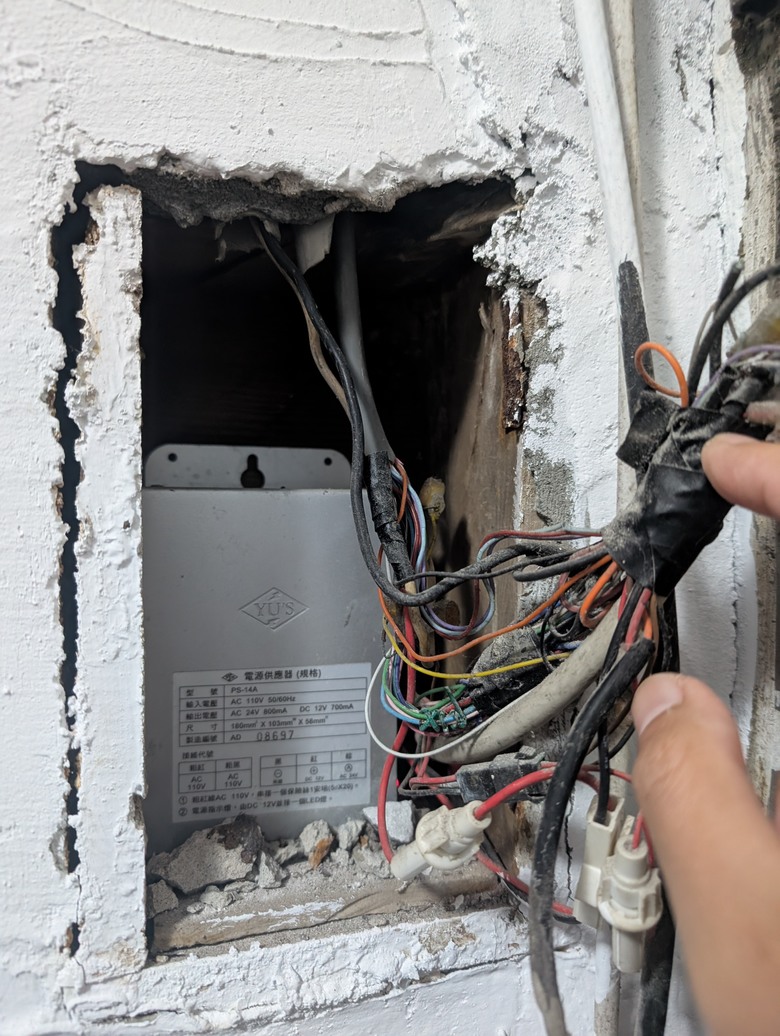

補上剛才去一樓樓梯間拍的電源供應器照片

請問這樣是不是表示就是已經是DC12V的供電了

還是說也是需要再裝一個AC24V 轉DC12V變壓器?

另外想在請問,為什麼對講機主板有些點接了三條線,有些只接一條線?

分身回覆

分身回覆
個人積分：3502分
文章編號：92095925

3502分

9樓

2025-09-03 23:55

SimonYeh23 wrote:
補上剛才去一樓樓梯間拍的電源供應器照片
請問這樣是不是表示就是已經是DC12V的供電了
還是說也是需要再裝一個AC24V 轉DC12V變壓器?

DC12V 只供給1樓門口機用的
當門口機被按下樓層電鈴時, B 接點會提供AC24V 給振動器發聲
或1樓大門被打開時, PT 接點會提供AC24V 給LED指示燈亮
看是要
1. 拆下振動器 & LED(含電阻)延用
2. AC24V 轉DC12V, 用DC12V 音樂喇叭 & DC12V LED指示燈 + 開門按鈕
3. 另買AC24V蜂鳴器 + 開門按鈕 + 智能大門免接電 "wifi開關/電源一體版"

SimonYeh23 wrote:
另外想在請問,為什麼對講機主板有些點接了三條線,有些只接一條線?

同一樓層共用線

SimonYeh23

SimonYeh23
個人積分：5分
文章編號：92098147

5分

樓主

2025-09-04 12:57

分身回覆 wrote:
DC12V 只供給1...(恕刪)

感謝你的解答跟回覆,感激不盡
另外再說明一下
我的房子位於一般5層樓公寓,所以有裝對講機的應該只有8戶
而我住在2樓,想請問三條線內會有包含接到其他樓層嗎?
另外拆掉對講機主板後,(EL) (-) (B)以外的線用電工膠帶包起來就好嗎?
應該不會影響其他樓層的使用吧~~~
