傳統插座自行更換

陳阿汶
個人積分：7分
文章編號：91709854

7分

樓主

2025-06-15 0:56

如標題!!
最近在更換房間內的插座，因為老舊所以自行更換，
大致上都更換完畢，但是只剩下下圖這兩個插座不確定要怎麼去連接，
因此想詢問看有人知道怎樣接才對嗎?下圖為兩個要更換的插座以及新的插座背面

插座一:

傳統插座自行更換

傳統插座自行更換

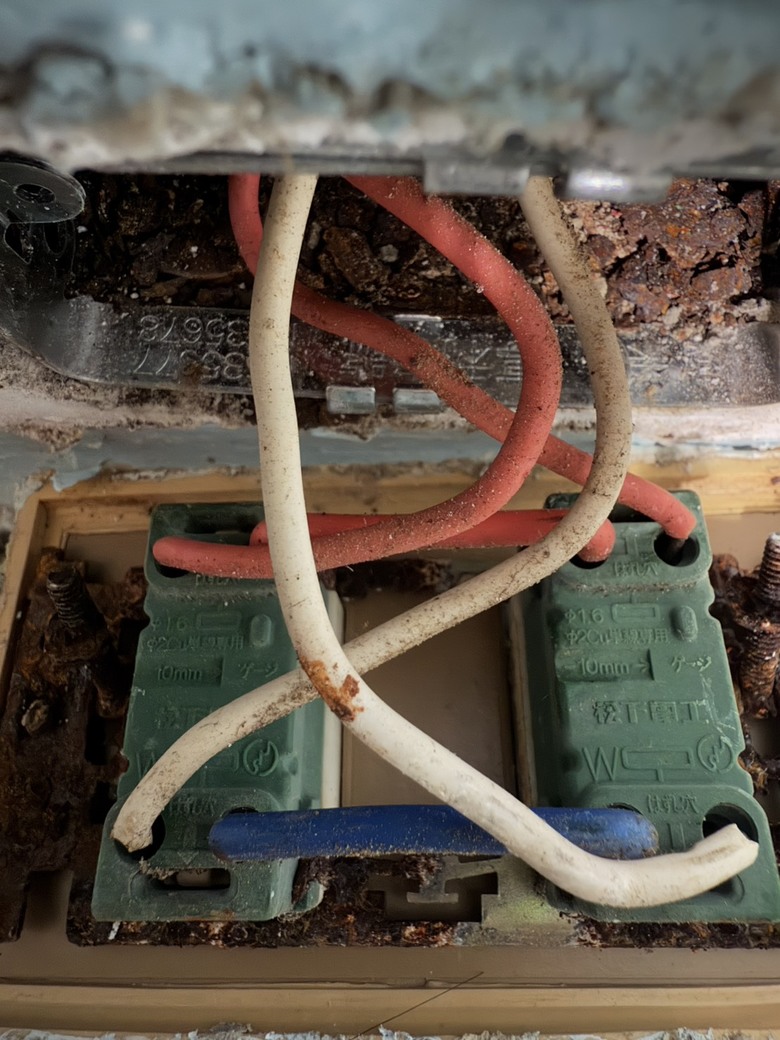

插座二:

傳統插座自行更換

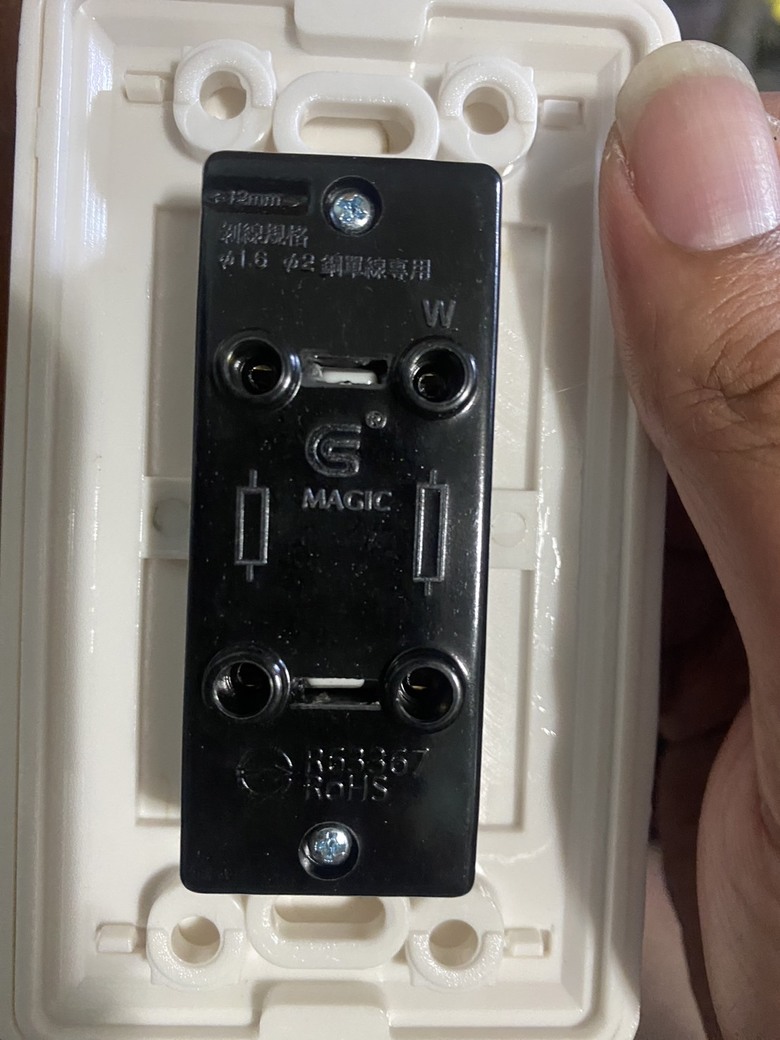

新插座:

傳統插座自行更換

懇求各位大佬能為小弟解惑
謝謝

2025-06-15 0:56 發佈

文章關鍵字傳統插座插座標題房間插座背面插座下圖大佬

Edward, Taipei
個人積分：25分
文章編號：91709909

25分

2樓

2025-06-15 1:32

建議到電料行買一枝測電筆，可以去驗哪一條線是有 110V 的火線。

更換前，先關閉電源開關。

更換步驟：
1.新的黑色插座，因為是並聯兩個插座，所以不需要舊的綠色插座之間的短的電線連接，請先拔除。
2.將原來的電線照樣移植到新的黑色插座，注意原來有綠色插座的兩條 W 中性線，就移植到新的黑色有 W 的兩孔
3.剩下的兩條線應該是火線，就一樣從綠色的上方接孔，移植到新的黑色剩下的兩個孔。

更換完成，確定接線無誤，再開啟總開關，再用測電筆檢查是否有接通。

Philips0924
個人積分：932分
文章編號：91710059

932分

3樓

2025-06-15 6:03

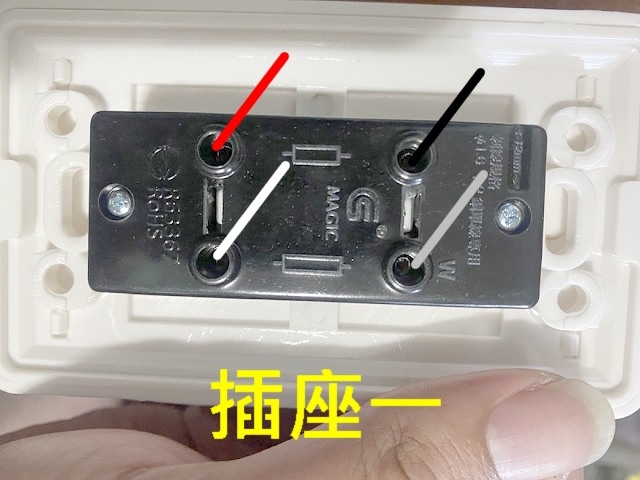

就圖片來講，圖一舊插座白線/灰線插新插座標示W右上與右下的孔，舊插座橘線/黑線插新插座左上與左下的孔。

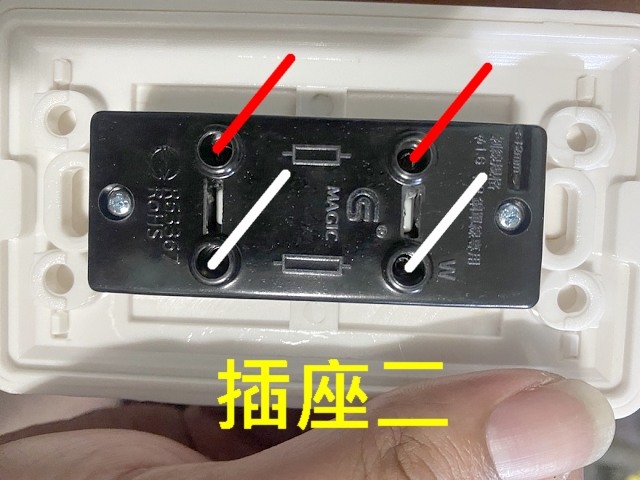

圖二舊插座兩條白線插新插座標示W的右上與右下的孔，舊插座兩條橘線插新插座左上與左下的孔。
-----
個人建議壁上插座用國際牌的會比較好，供你參考。

MOOMS

國際牌基本款免煩腦

2025-06-15 10:42

陳阿汶樓主

小弟了解了～　謝謝回復解答　會再去買新的國際牌插座來使用

2025-06-15 22:42

captainwu
個人積分：2743分
文章編號：91711435

2743分

4樓

2025-06-15 14:50

他這有點標示不清，最好用電表量一下哪兩孔相通再接，
火中短路直接爆炸喔!!!
這基本上就是一直並聯的關係而已，
只差他這個內部幫你並聯好了，只剩插進出而已

電的東西又要用那麼久，
還是用國際牌的吧，價格也不高，
我自己是盡量不用二線品牌的，除非有特殊考量

分身回覆
個人積分：3742分
文章編號：91711710

3742分

5樓

2025-06-15 16:14

陳阿汶 wrote:
最近在更換房間內的插座，因為老舊所以自行更換，
大致上都更換完畢，但是只剩下下圖這兩個插座不確定要怎麼去連接，
因此想詢問看有人知道怎樣接才對嗎?下圖為兩個要更換的插座以及新的插座背面

不用跨線
這樣接

國際牌的好用不貴

陳阿汶樓主

了解～～　　會再去買國際牌的回來更換～～　感謝大大的回覆

2025-06-15 22:40

BigMac4Diet
個人積分：2963分
文章編號：91712332

2963分

6樓

2025-06-15 19:56

陳阿汶 wrote:
懇求各位大佬能為小弟解惑
謝謝

建議買同品牌同型的插座替換，只要照原樣接線就可以了。沒有電氣常識又想DIY，這樣換最安全。

看照片原先的插座是Panasonic的。

陳阿汶樓主

了解～　想說現在市面上　有這種已經並聯好的只要插上中線　火線的就可以的來使用

2025-06-15 22:41

陳阿汶
個人積分：7分
文章編號：91713043

7分

樓主

2025-06-15 22:38

Edward, Taipei wrote:
建議到電料行買一枝測...(恕刪)

所以舊插座１　的黑線跟紅線　其實是火線？　灰線跟白線　是中性線嗎？

陳阿汶
個人積分：7分
文章編號：91713046

7分

樓主

2025-06-15 22:39

captainwu wrote:
他這有點標示不清，最...(恕刪)

好的～　　會再去買國際牌的回來

captainwu

你可以買國際星光的，也是內建並聯，不用再買那種傳統單顆的

2025-06-15 22:45
