舊屋裝潢分電箱新思維!!!

Kingdom-watchman
個人積分：221分
文章編號：91555042

221分

樓主

2025-05-12 12:53

最近舊家要重新裝潢遇到一個改裝常見的問題: 電器迴路規劃比之前要多不少........
原本設計師建議是: 因住家分電箱是埋入式箱體無法改變大小所以需多購置一個外露式分電箱放在櫃內....

我不想分成2個分電箱而且不想用舊式無熔絲開關所以就想辦法改裝底板.

30年前是採用GE熱動跳脫的BH開關箱體內是 "主開關+11迴路"

舊屋裝潢分電箱新思維!!!

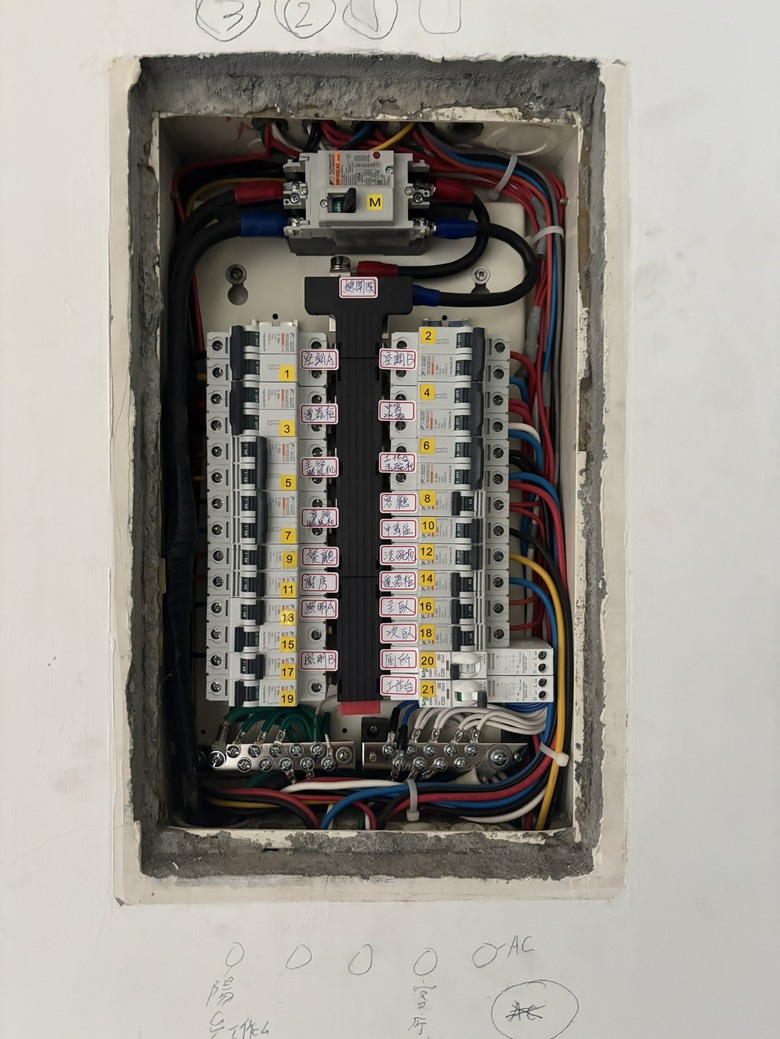

在不改變箱體大小下重作分電箱底座無熔絲開關改成線圈跳脫軌道式 "主開關+21迴路" 馬上多了10迴路可以規劃!

舊屋裝潢分電箱新思維!!!

因為我很注重用電安全所以無熔絲開關都換成日本富士電機+法國施耐德漏電產品體積小而且跳脫偵測準確!!!

既安全又美觀很滿意!!!!

大家未來在舊屋裝潢上可以參考一下

2025-05-12 12:53 發佈

文章關鍵字舊屋裝潢分電箱改裝住家分電箱電器迴路規劃問題熔絲開關舊家主開關設計師箱體

a2828z33

a2828z33
個人積分：2683分
文章編號：91555346

2683分

2樓

2025-05-12 13:50

這種體積的確比較小，

但是價格比較高，

然後賣的地方沒有那麼多，

要考量日後故障維修的風險，

如果你是晚上十點壞了，

又在星期六的話，

那你可能兩天沒得用電。

ultrax

多買幾個備用就好

2025-05-13 10:32

a2828z33

呵呵呵，有這種思考方式的真棒！最好東西都多買幾個，促進一下經濟發展~

2025-05-13 11:40

Kingdom-watchman

Kingdom-watchman
個人積分：221分
文章編號：91555547

221分

樓主

2025-05-12 14:27

a2828z33 wrote:
這種體積的確比較小，...(恕刪)

軌道式開關價格是比較貴

但是基本上無熔絲開關 10幾年不會壞

a2828z33

能不能十幾年不壞，我是不曉得啦，因為如果都不會壞的話，我平常賣的那些就不知道是賣給誰在用了~"~觀察看看吧

2025-05-12 17:21

黑羽斷翼

黑羽斷翼
個人積分：38460分
文章編號：91556359

38460分

4樓

2025-05-12 16:44

Kingdom-watchman wrote:最近舊家要重新裝潢遇到一個改裝常見的問題: 電器迴路規劃比之前要多不少........
原本設計師建議是: 因住家分電箱是埋入式箱體無法改變大小所以需多購置一個外露式分電箱放在櫃內....

我不想分成2個分電箱而且不想用舊式無熔絲開關所以就想辦法改裝底板.

30年前是採用GE熱動跳脫的BH開關箱體內是 "主開關+11迴路"

在不改變箱體大小下重作分電箱底座無熔絲開關改成線圈跳脫軌道式 "主開關+21迴路" 馬上多了10迴路可以規劃!

因為我很注重用電安全所以無熔絲開關都換成日本富士電機+法國施耐德漏電產品體積小而且跳脫偵測準確!!!

既安全又美觀很滿意!!!!

大家未來在舊屋裝潢上可以參考一下

因為我很注重用電安全所以無熔絲開關都換成日本富士電機+法國施耐德漏電產品體積小而且跳脫偵測準確!!!

既安全又美觀很滿意!!!!

大家未來在舊屋裝潢上可以參考一下

少見的規格最大的問題是不能壞

因為壞了要買需要時間

旦你又不能斷電等他

所以如果以一般家用

我還是建議買常見的規格

好買好換

還有你的線徑對上無熔絲斷路器電流的上限

說真的

祝福你

有時無知是種幸福

ace ventura

32*12+20*10=584A 結果總開關用100A?! [這我不行]

2025-05-12 19:43

Antus

Antus
個人積分：6090分
文章編號：91557038

6090分

5樓

2025-05-12 18:58

有的線徑看起來粗粗的，用32A breaker ok, 但是有的看起來細細的也用32A怪怪的。

Breaker不貴，用好一點的很值得。

Antus

這就是我覺得奇怪的地方，用比較貴的breaker，但是規格好像用錯了

2025-05-13 11:33

romanminmin

電工法規不是規定線徑跟斷路器的配合XD

2025-05-15 12:00

黑羽斷翼

黑羽斷翼
個人積分：38460分
文章編號：91558386

38460分

6樓

2025-05-13 7:09

Antus wrote:
有的線徑看起來粗粗的，用32A breaker ok, 但是有的看起來細細的也用32A怪怪的。

Breaker不貴，用好一點的很值得。

他的線徑問題大了

先說100A就是問題了

1次側如果真的有38MM的線..

那2次側是什麼鬼?

有眼睛的看就看的出來

2次側明顯比1次側要小

這時100A就出問題了

其他的32A就更成笑話了

2.0的線好幾條

2.0用32A????

而你所謂的粗粗的...怎麼看也不像8MM的線....

所以整盤線的問題..從主開關後就滿滿的問題

這整盤怎麼看都不像是專業的水電會配出來的東西

kenot303

沒錯根本亂亂裝

2025-05-13 10:29

Antus

看不到實際線徑，不過用32A breaker連插座都不一樣，有點怪是真的。

2025-05-13 11:37

slash410

slash410
個人積分：5269分
文章編號：91559960

5269分

7樓

2025-05-13 11:36

用工程餘料裝的嗎？

我們機房也有好幾顆斯耐德可以殺肉
但從來沒想過拿回家用

籃籃香

籃籃香
個人積分：1463分
文章編號：91560156

1463分

8樓

2025-05-13 12:10

在不新增暗管數量、口徑的情況下
增加那麼多迴路一條管要走幾條線？
如果太多線硬擠在一條管中除了難拉，散熱也會是問題
因此配線時一條管有多少線能承載的安培數也不太一樣...
樓主這個只改電箱換較扁的斷路器應該不太適合滾來滾去

如果重新埋管...那電箱應該也就順便更換了...

auxo

auxo
個人積分：4669分
文章編號：91569423

4669分

9樓

2025-05-15 10:04

這種mini breaker在國外很常見，在台灣則是要在工業設備上才比較容易看到。
而國外有對應mini breaker 開關箱跟bus bar，其實很好用的。若有廠商引進，對於老屋更新幫助很大。

說難買也不會，蝦皮就有施耐德的官方店可以買。士林電機也有生產。

不過一般水電工不常用這種mini breaker，若是委外施工要留意一下。

a2828z33

a2828z33
個人積分：2683分
文章編號：91570093

2683分

10樓

2025-05-15 11:39

auxo wrote:
這種mini breaker...(恕刪)

其實這種台灣不常見，

只是因為價格貴，就這樣而已，

一般士林的1P斷路器大概才6x-7x，這個一顆要破百，

一整個案場下來，隨便可能差距都好幾千，

重點是功能一模一樣，沒有什麼特殊的，

在工業設備上會看到，是因為外銷要符合像是歐盟規定，

這種歐規的接點有做誤觸保護，所以強制要用這種。

其次講得難買，是你沒辦法走進小北，

然後找的到這種規格，

你就是得先預訂，

但大多數一般人家裡面，需要更換這個的時候，

都等不了那麼久的時間，

所以才會說難買，不然像這種東西，我訂貨半天就到了，

但你沒辦法在凌晨三點訂，

也沒辦法在星期日訂到，

難購買指的是這個意思。
