星三角降壓啟動配置

wcko77

0分

樓主

2024-07-18 20:21

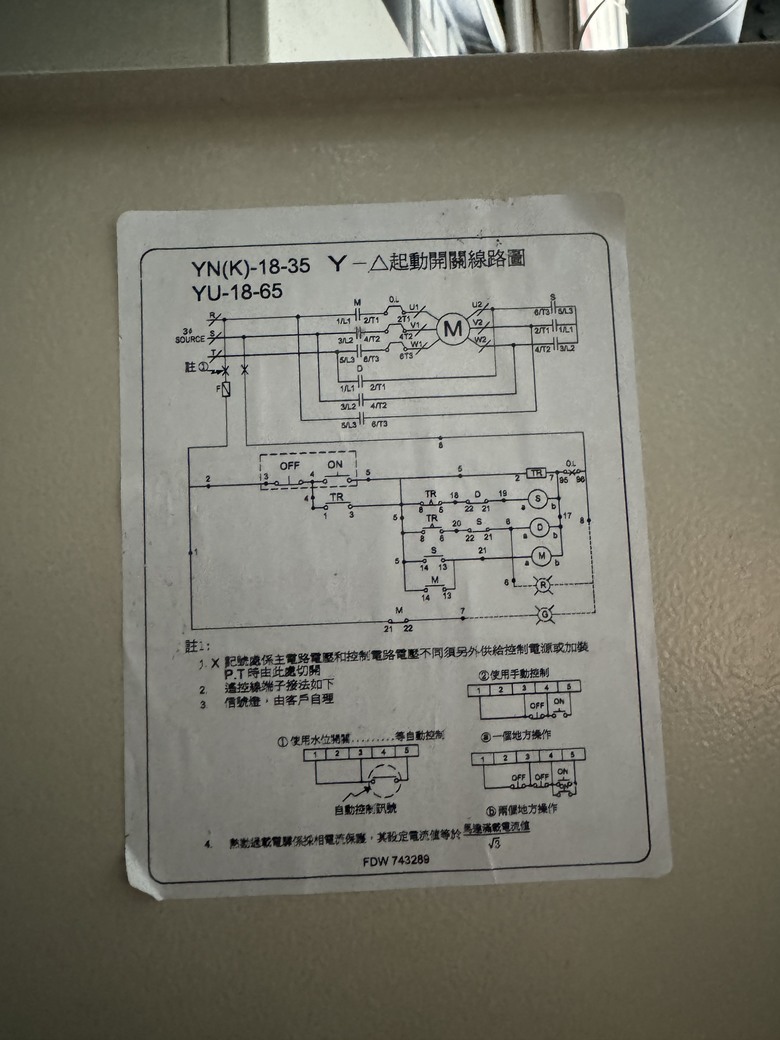

想請教一下，像是這種啟動方式，想要改成用一個定時器固定時間來啟動幾小時後關閉，但看不懂到底應該是如何來接線，目前第一張圖右上角3.4.5點位接東元PP-2按鈕開關，想要改成第三張圖上用定時的方式來啟動，有辦法嗎？星三角降壓啟動配置

2024-07-18 20:21 發佈

wangfi

76分

2樓

2024-07-18 20:50

如果第二張的線路圖是正確的，那就把3.4.5接死。由2.3兩點進行控制。
個人意見給你參考。
但要注意2.3控制時不可加入其它電源。
你圖三的那個物品接通時是直接通電的，所以再加一個電磁接觸器來控制比較好。

214分

3樓

2024-07-18 20:58

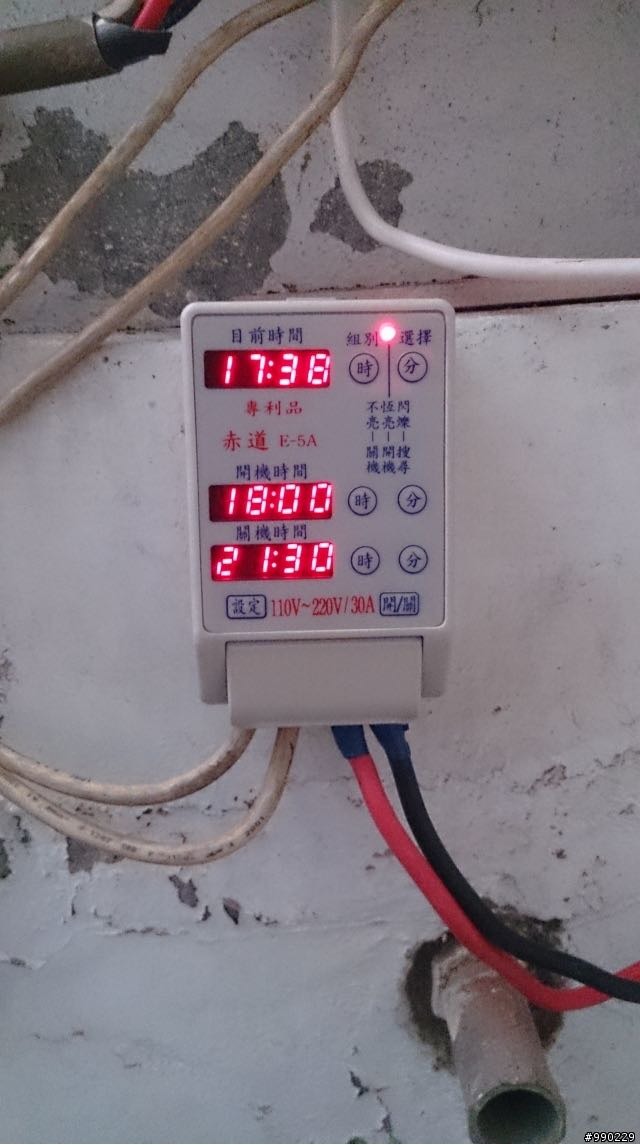

原本的設備是3相220V（220V我猜的，因為看你的接線圖有"水位")，這個E-5A是單相220V用的，你要不要看看這個定時裝置有沒有接3相220V的，不然你裝上去欠相，不對吧。另外如果原本的設備是水相關，接地做一下，相對安全。

wcko77

0分

樓主

2024-07-21 16:15

我碰到的問題在我看那個線路圖的使用水位開關等自動控制的，想說能直接用一個定時開關來每天控制定時啟動跟關閉。
後來看到他這個定時裝置要給一組電源，然後線路中的3.5點也是有帶電，就搞迷糊了

wangfi

76分

5樓

2024-07-24 9:24

wcko77 wrote:
我碰到的問題在我看那...(恕刪)

所以樓主弄懂了嗎

wcko77 樓主

了解了，我後來增加一顆電磁接觸器。變成我定時開關來控制那個電磁接觸器進而控制設備啟動跟關閉

2024-08-23 16:03
