單切單控開關更換為智慧開關求救

scare99

scare99
個人積分：294分
文章編號：89933859

294分

樓主

2024-07-02 23:54

小弟目前想把家中傳統單控單切開關更換為智慧開關
作功課得知一般使用的國際牌開關，火線接在0的位置，1或3是接控制線

但小弟家中開關卻不是國際牌

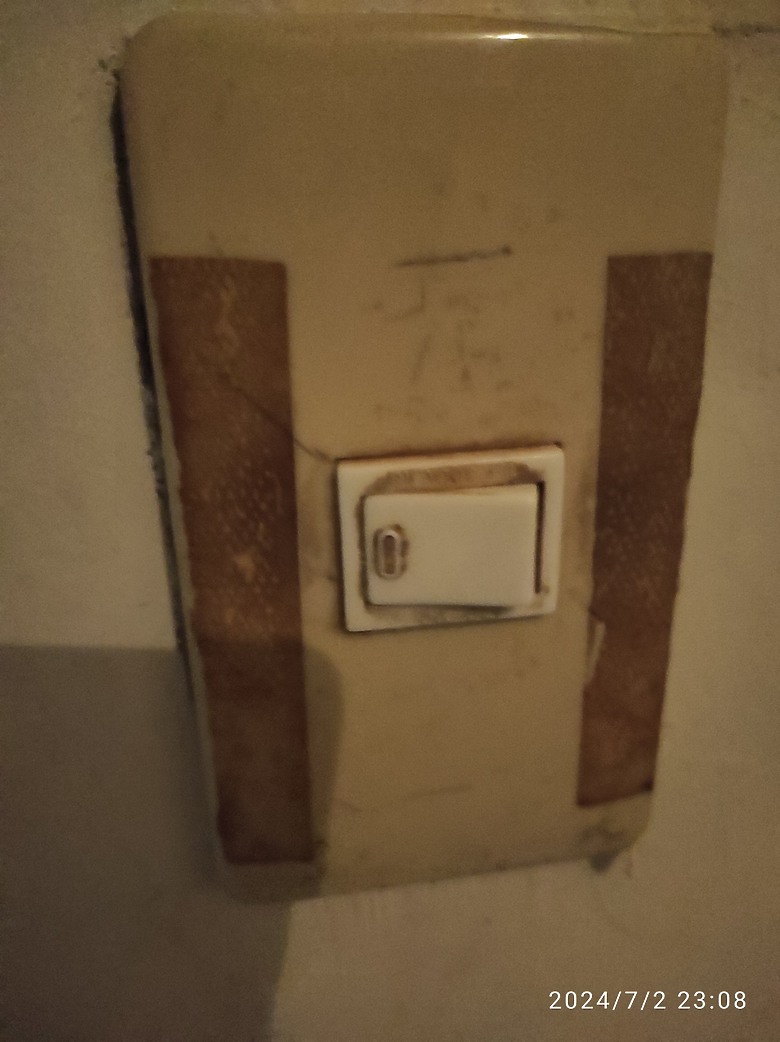

單切單控開關更換為智慧開關求救

目前初判接法應該是單火，並且是使用早期省線的方法，把火線接在相對應的1和3位置
是不是不小心把火線接回對應0的位置似乎會爆炸?

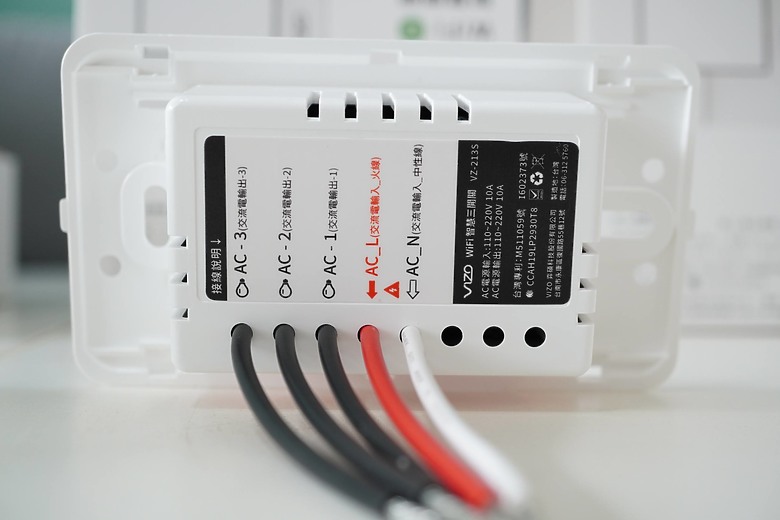

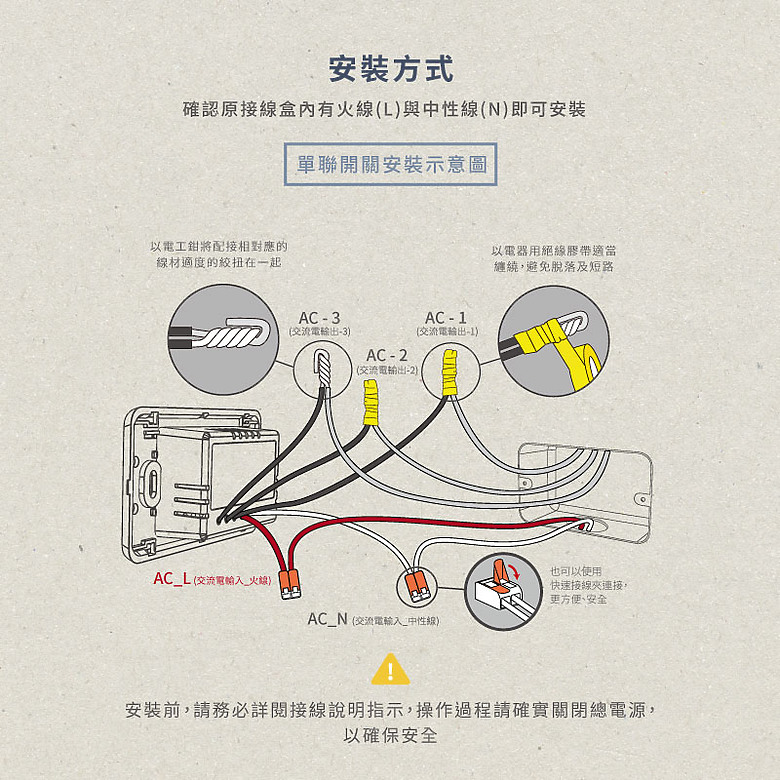

如果購買下圖產品智慧開關來使用
使用3P接線夾把紅色的火線對接智慧開關的AC_L線，另一條再接另一條火線通給下個插座

1.原本的黃線是接到AC-1對嗎?
2.接上後會斷路爆炸嗎?
單切單控開關更換為智慧開關求救

2024-07-02 23:54 發佈

文章關鍵字下圖產品智慧開關智慧開關火線家中國際牌功課接線夾位置控制線紅色

IvanLee2226

IvanLee2226
個人積分：20分
文章編號：89934267

20分

2樓

2024-07-03 6:26

建議先拿三用電錶測出那條是火線和地線，另外是中性線部份，你計劃是怎麼處理?

路人007

路人007
個人積分：204分
文章編號：89934379

204分

3樓

2024-07-03 7:26

樓主的認知有誤

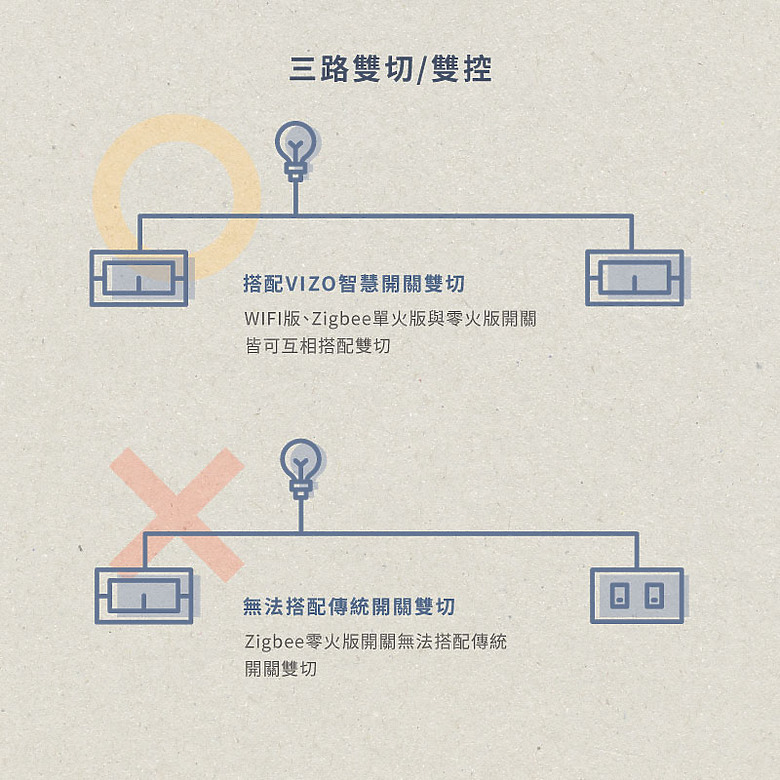

有0、1、3是三路開關(雙切)
開關如果沒夜光燈，表面有個突起點，那是單切
背面有畫圖，要看得懂
開關沒中性線

gigimmg

gigimmg
個人積分：3971分
文章編號：89934450

3971分

4樓

2024-07-03 7:52

沒有那麼複雜，兩條紅線火線
黃色那條就是你的電燈線。裡面沒有中性線。中性線在你電燈處

台灣沒賣小米118型開關，市面賣的開關很麻煩
110V的東西因為有零線都規定你要爬到你要控制的"設備零火並接上電容"
不接不知道會怎樣，太麻煩就不賭也沒買了

您應該買錯了，您要買的應該是單火版的不是零火版本

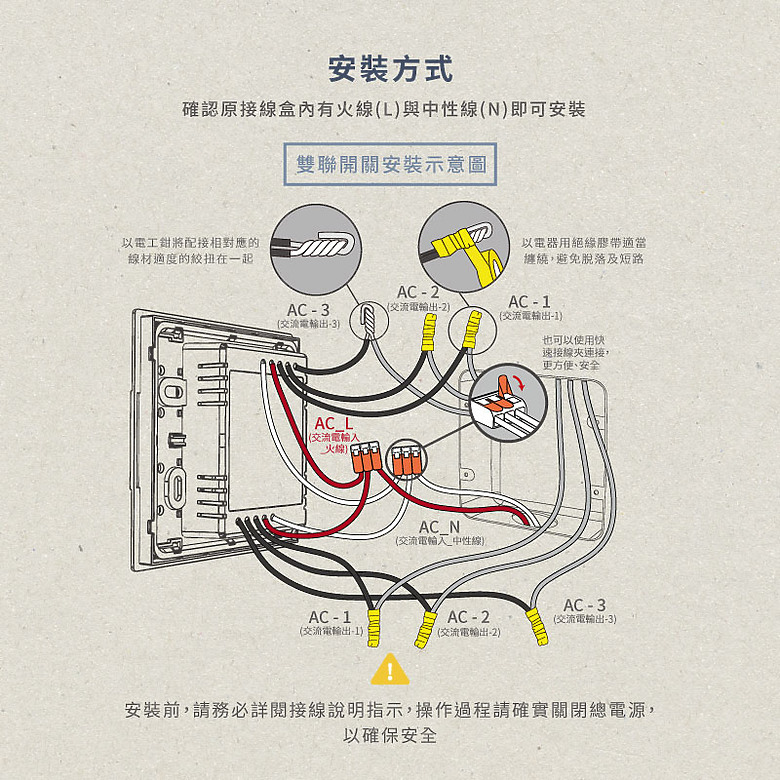

然後這個設備應該是三輸出的不是單輸出的，面板應該有三個按鈕

點我看大圖

姜南順

姜南順
個人積分：320分
文章編號：89935061

320分

5樓

2024-07-03 9:40

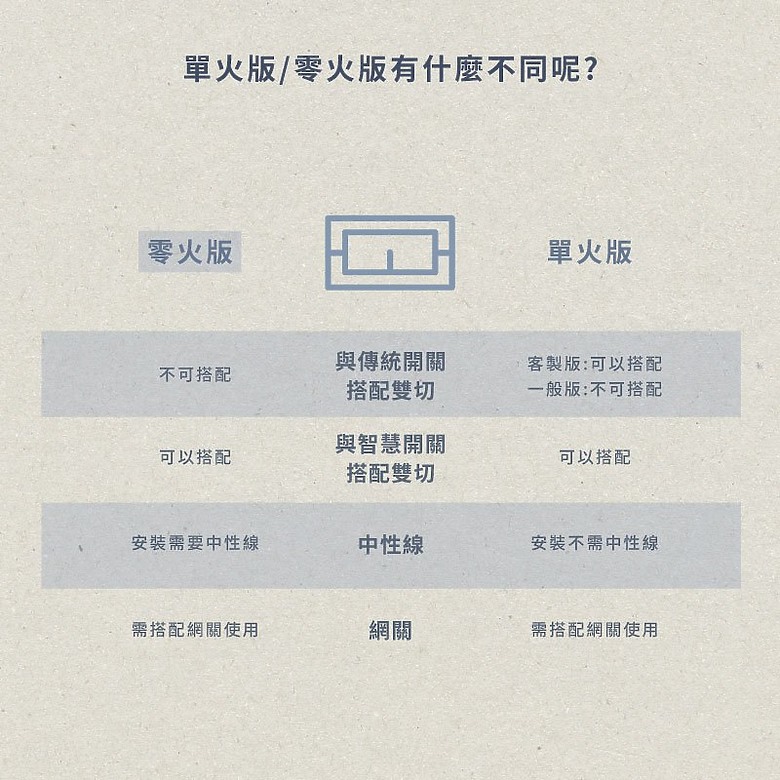

智慧開關也有分單火版本跟零火版本喔
你會不會是買錯版本了

scare99 樓主

會買單火版，感謝

2024-07-03 17:17

4132ricky

4132ricky
個人積分：118分
文章編號：89935465

118分

6樓

2024-07-03 10:35

你這開關是不是下方還有一個插座？

scare99 樓主

是的

2024-07-03 17:16

knightryn

knightryn
個人積分：71分
文章編號：89935755

71分

7樓

2024-07-03 11:12

應該是買錯了, 我猜你那個火線應該是拉給附近的插座的, 從那再拉個中性線過來吧

騎山貓甩尾

騎山貓甩尾
個人積分：922分
文章編號：89935828

922分

8樓

2024-07-03 11:21

依照你的問題建議你買智慧燈泡會比較好一點，不然你中性線（零線）也沒辦法處理

rptmarun

rptmarun
個人積分：1002分
文章編號：89937053

1002分

9樓

2024-07-03 14:31

scare99 wrote:
小弟目前想把家中傳統...(恕刪)

"作功課得知一般使用的國際牌開關，火線接在0的位置，1或3是接控制線"
這種是雙切開關，就是兩個開關來控制同一盞燈的操作方法
雙切開關不會有一個黑點在開關上做指示，就是整片白的那種

看你照片中的開關是單切開關，就是只有單純開或關一盞燈
這種開關沒有中性線，你那個智慧開關不能使用
按照片判斷，黃線是燈的控制線，兩條紅線是火線
其中一條紅線的電給這個開關控制的燈用
另外一條紅線應該有接到附近的插座或其他開關?

都拆開來了，原本電線露太多銅的部份可以剪掉一些重插
銅線維持平直插到底，不要弄得歪歪扭扭的會接觸不良產生電阻發熱造成危險
開關、插座後的電線不要露銅比較安全，減少觸電或走火的風險
就是電線露在插孔外的部份只有塑膠皮不會看到銅線部份
銅線要留的長度就比對開關旁會有一個小凹槽，那個就是銅線插進去的長度指示槽
最後就是，樓主應該是新手，切記斷電作業、斷電作業、斷電作業
花個幾十塊先去五金行買隻驗電筆吧，要動電之前務必確認自身安全

另外就是，如果想換智慧開關純粹只是想智慧控制燈光
從燈具直接下手會方便很多，我最近剛把燈源都換成飛利浦的WiZ系列
就只換換燈泡、吸頂燈、燈條，全部用手機APP+Google home控制
開關根本不用動，會省事很多
WiZ系列走wifi直連，支援matter協定
只要把路由器多設一個2.4GHz的wifi給這些燈具用就好
目前的智慧開關和燈具系列都像都只吃2.4GHz wifi

KAIKAI70

KAIKAI70
個人積分：389分
文章編號：89939099

389分

10樓

2024-07-03 20:49

你開關還沒買是吧, 山不轉路轉, 你的智慧開關不一定要從現有的電燈開關動手, 也可以做在天花板的電燈旁邊

我就是把智慧開關裝在天花板, 原來牆壁上的開關就永遠保持通電狀態
