請問電箱的規劃

sino6688

sino6688
個人積分：2分
文章編號：89880827

2分

樓主

2024-06-23 7:17

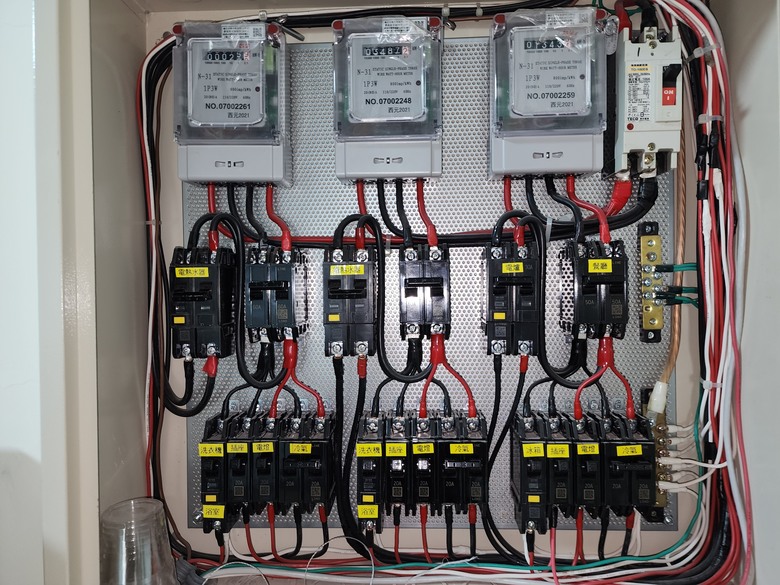

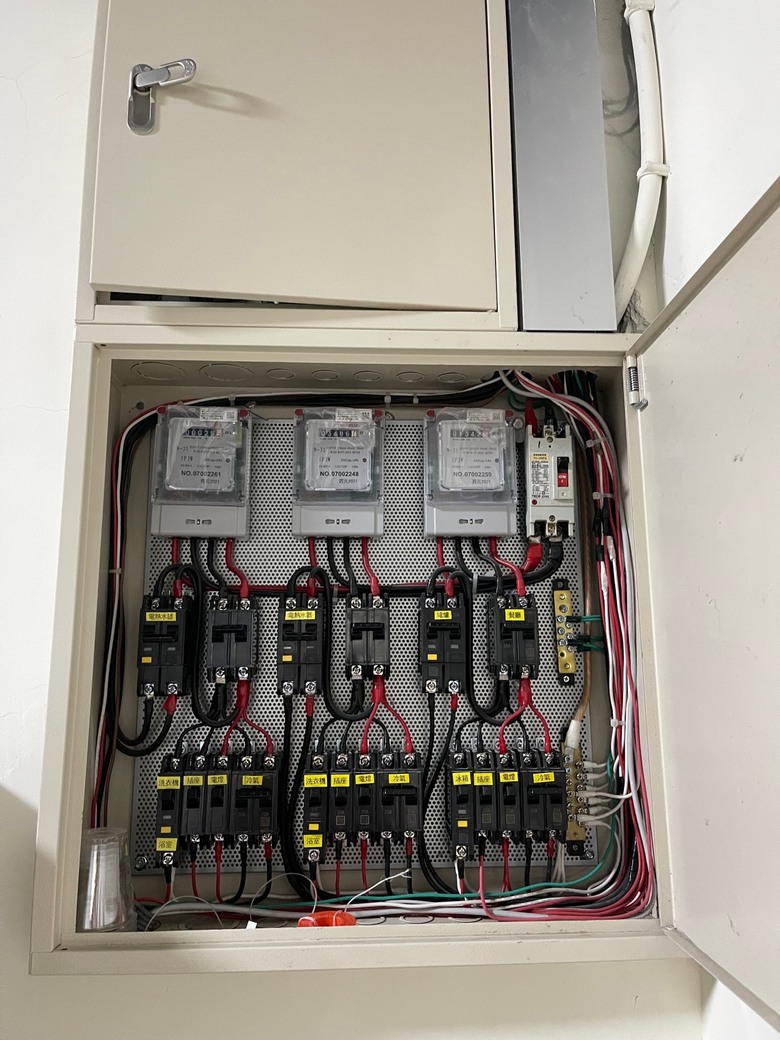

大大們，這是一個租屋的電箱，有兩間套房，一個餐廳共用空間，請問各位大大這樣的電箱迴路設計有什麼大問題嗎？這些謝謝大家的回覆。

2024-06-23 7:17 發佈

文章關鍵字電箱規劃大大們租屋電箱迴路設計大大套房餐廳空間問題回覆

黑羽斷翼

黑羽斷翼
個人積分：39417分
文章編號：89881201

39417分

2樓

2024-06-23 9:53

sino6688 wrote:

大大們，這是一個租屋的電箱，有兩間套房，一個餐廳共用空間，請問各位大大這樣的電箱迴路設計有什麼大問題嗎？這些謝謝大家的回覆。..(恕刪)

能不能換一支拍的清楚的手機在拍一次

上面數字沒有一個看的出來的

誰知道有沒有問題

如果只看配線..沒問題..(不談過不過載和線徑.因為我不會感應..感應不出來)

很多人這樣配..,旦餐廳共用空間誰付錢??

sino6688

sino6688
個人積分：2分
文章編號：89881812

2分

樓主

2024-06-23 12:21

黑羽斷翼 wrote:
能不能換一支拍的清楚...(恕刪)

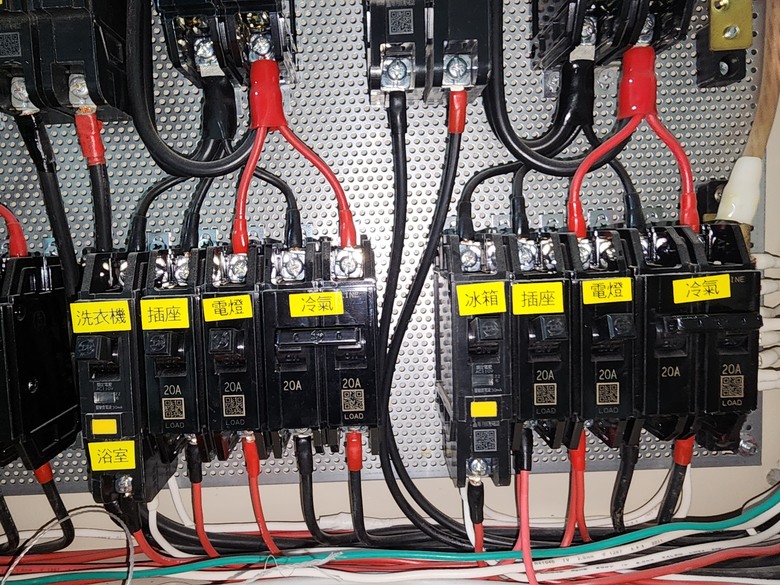

感謝大大的專業，再麻煩幫忙確認一下。
感恩！！

分身回覆

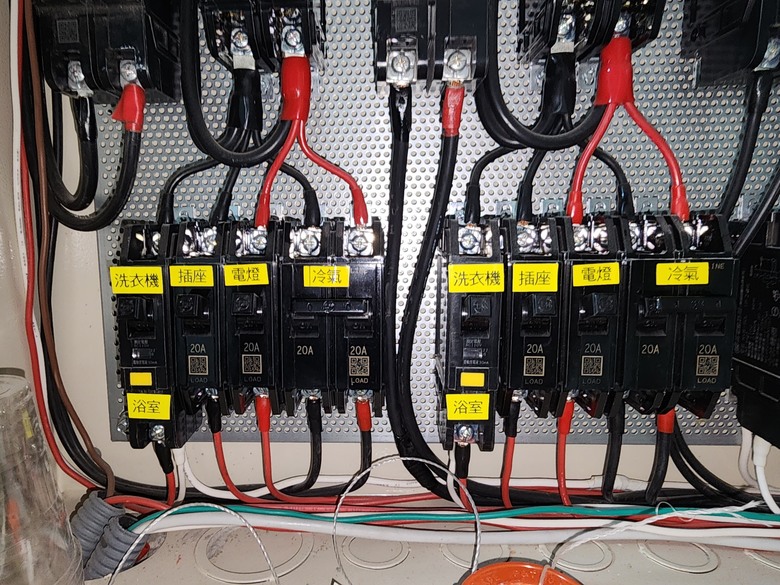

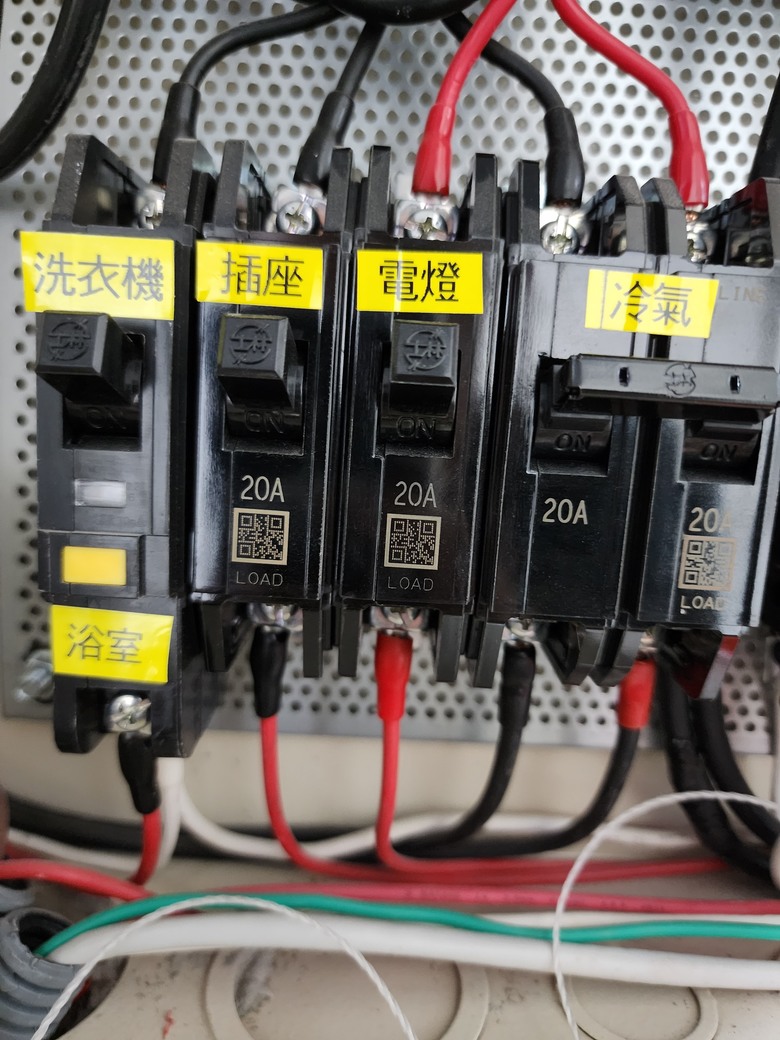

插座&電燈的線看起來像2平方線, 配20A的NFB !!

2024-06-23 19:10

sino6688 樓主

謝謝您

2024-06-23 21:26

黑羽斷翼

黑羽斷翼
個人積分：39417分
文章編號：89883269

39417分

4樓

2024-06-23 19:20

sino6688 wrote:
感謝大大的專業，再麻煩幫忙確認一下。
感恩！！

總開關)白色那個)和各路總開關和電熱水器那三個NFB一樣不清楚

感覺像各路總開關50A的NFB

如果你的線徑沒有14MM以上

那50A的NFB就有問題

sino6688

sino6688
個人積分：2分
文章編號：89883830

2分

樓主

2024-06-23 21:25

黑羽斷翼 wrote:
總開關)白色那個)和...(恕刪)

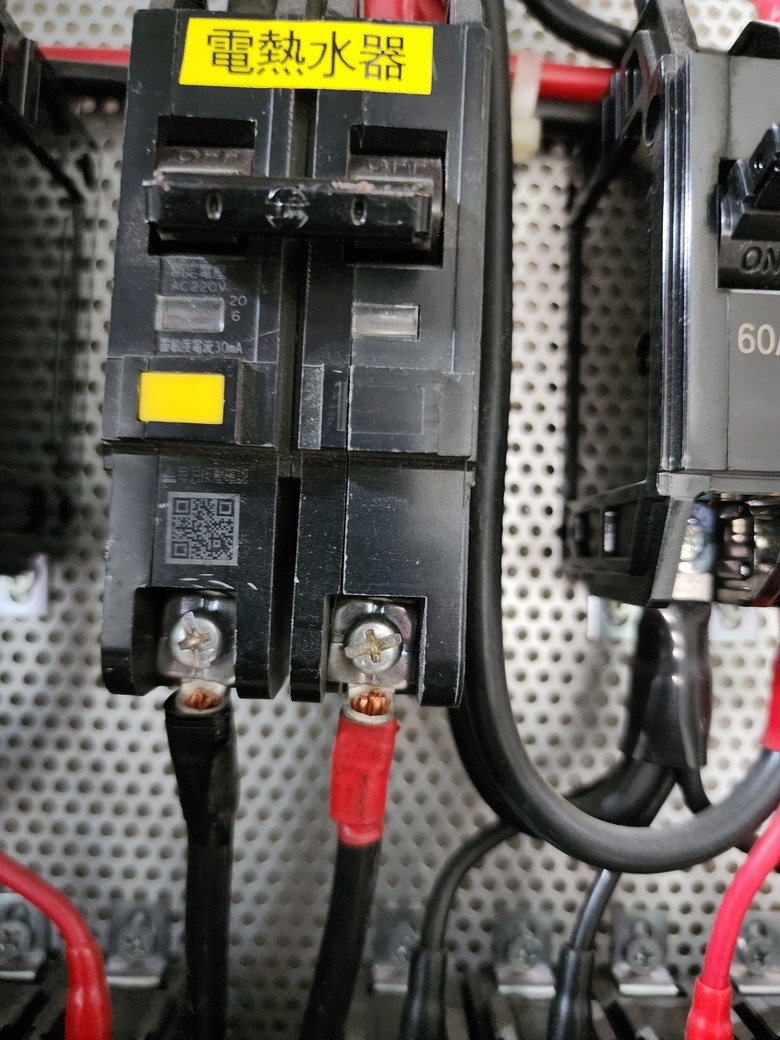

抱歉了，感覺上傳後就不清楚了，各路總開關是60A，餐廳那個總開關是50A，但電熱水器那個感覺看不出安培數，感恩。

黑羽斷翼

黑羽斷翼
個人積分：39417分
文章編號：89884235

39417分

6樓

2024-06-23 22:32

sino6688 wrote:
抱歉了，感覺上傳後就不清楚了，各路總開關是60A，餐廳那個總開關是50A，但電熱水器那個感覺看不出安培數，感恩。

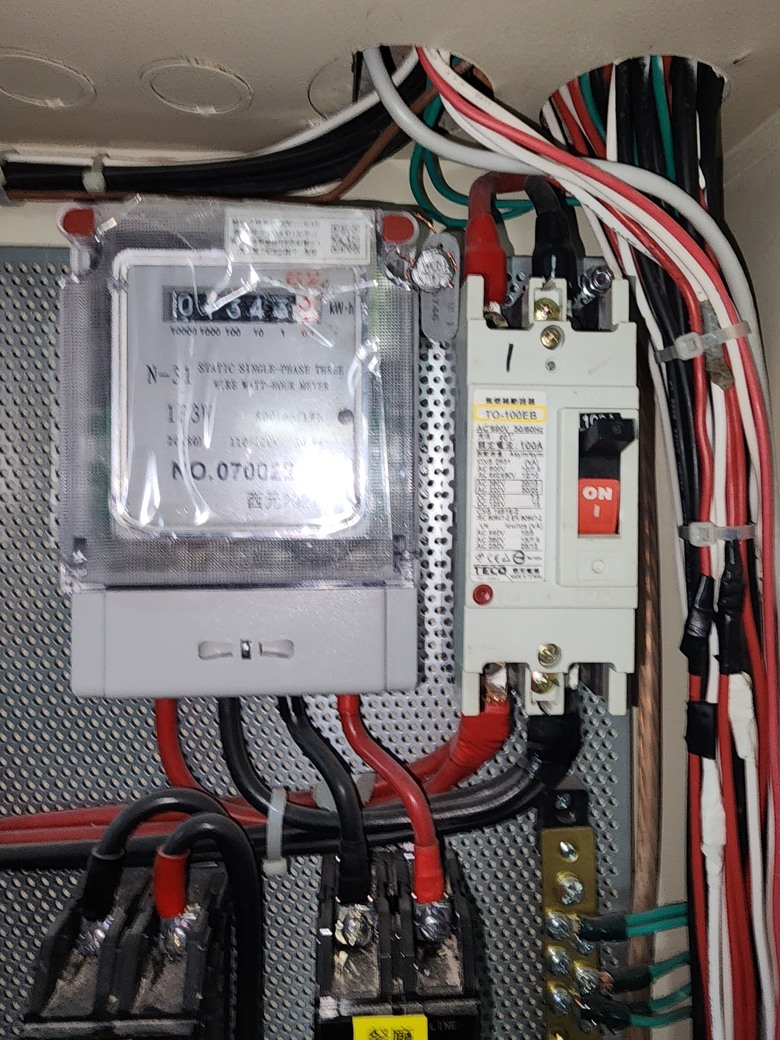

你的線徑不像能支撐你主開關的100A

所以你有問過你的主線線徑是多少嗎?

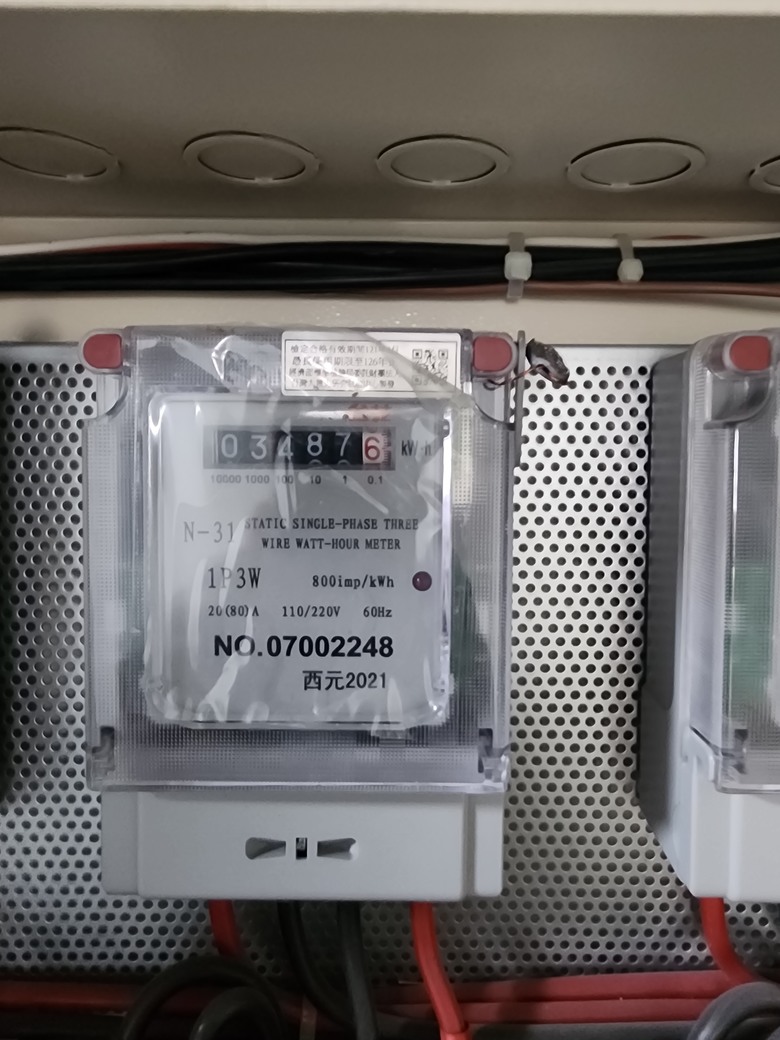

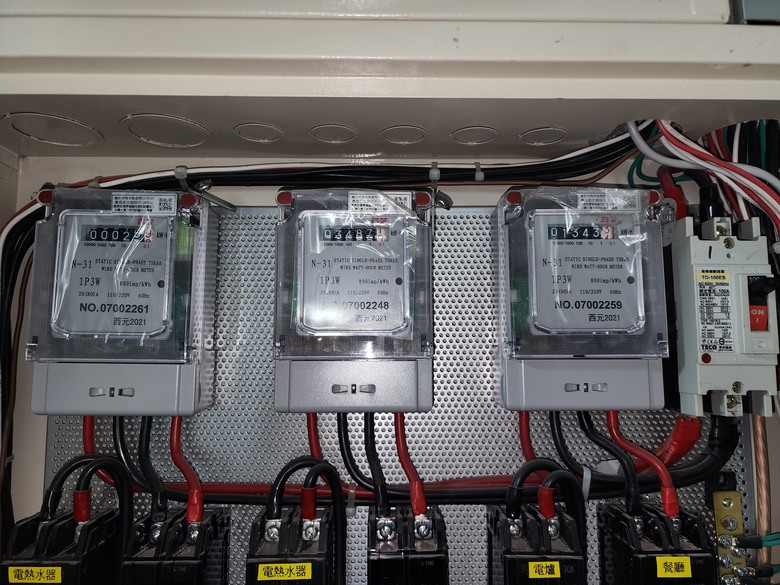

還有你的分表接線也不像22MM

當然這是照片感覺可能會有誤差

所以..你要不要去確認一下

sino6688 樓主

謝謝您的專業建議

2024-06-23 22:44
