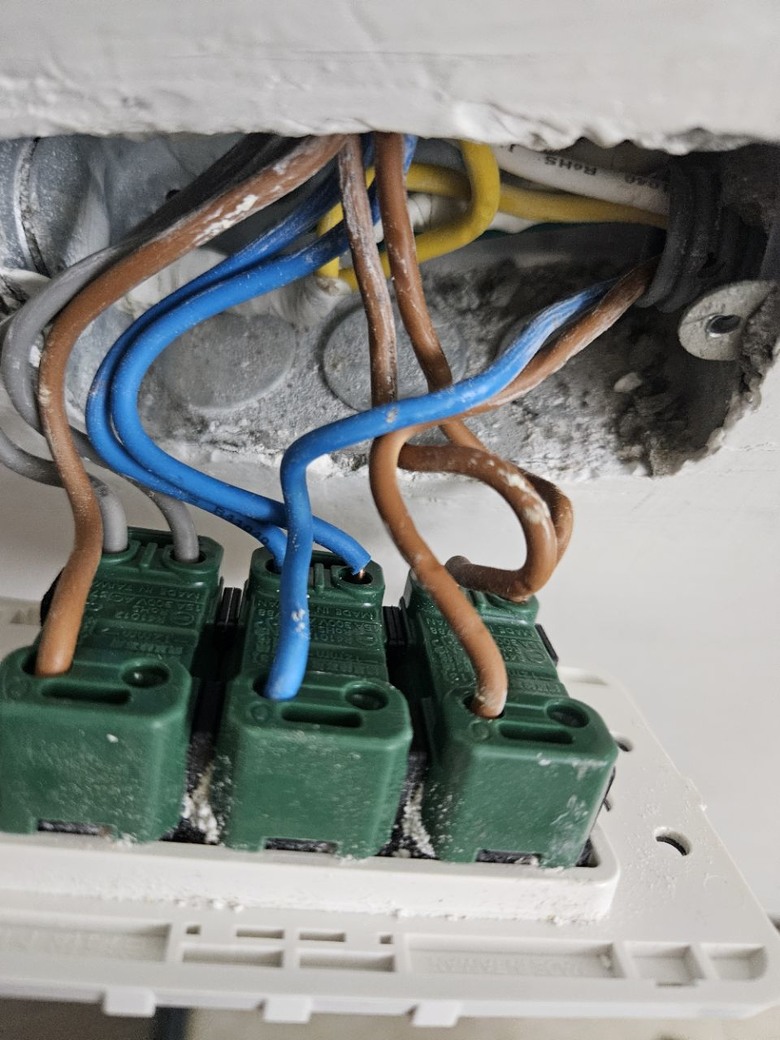

請各位有經驗的幫幫忙告訴我這要如何接下面兩張圖(圖1圖2)是開關A的原始接法圖1圖2下面圖3是開關B的原始接法下面圖4是開關A接上的每根線及在他背後沒有接在開關上預留的所有線路的電壓請問要如何接到下面這個智能開關

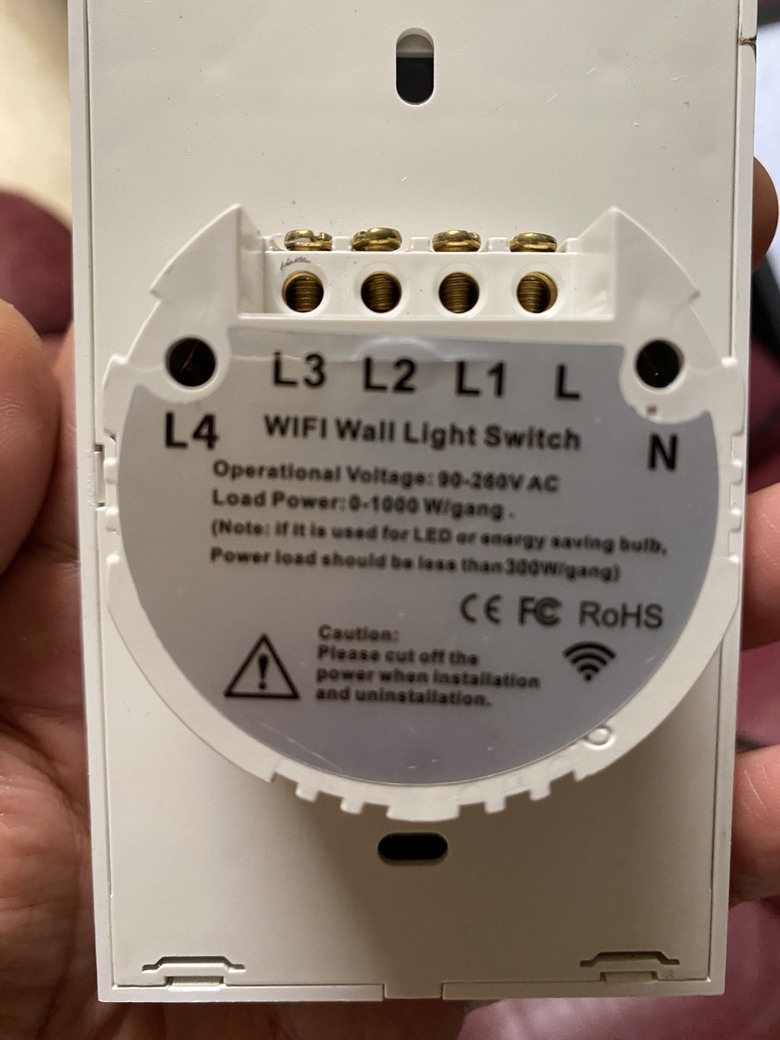

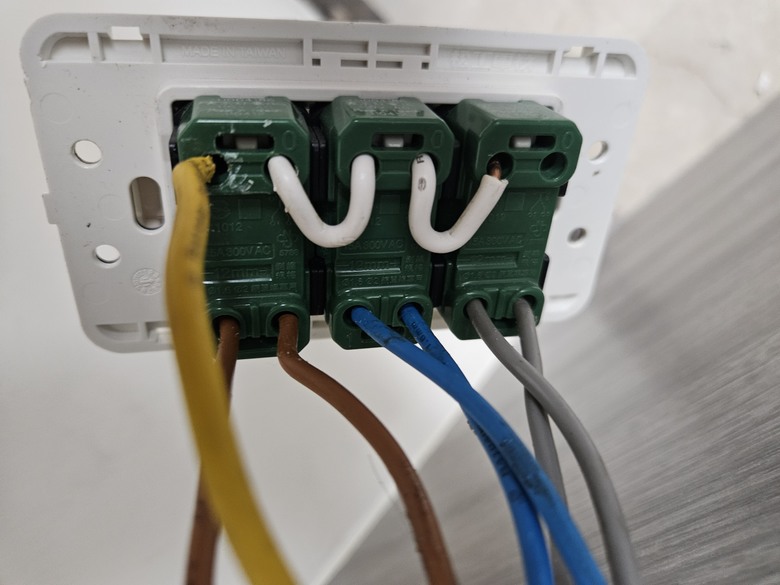

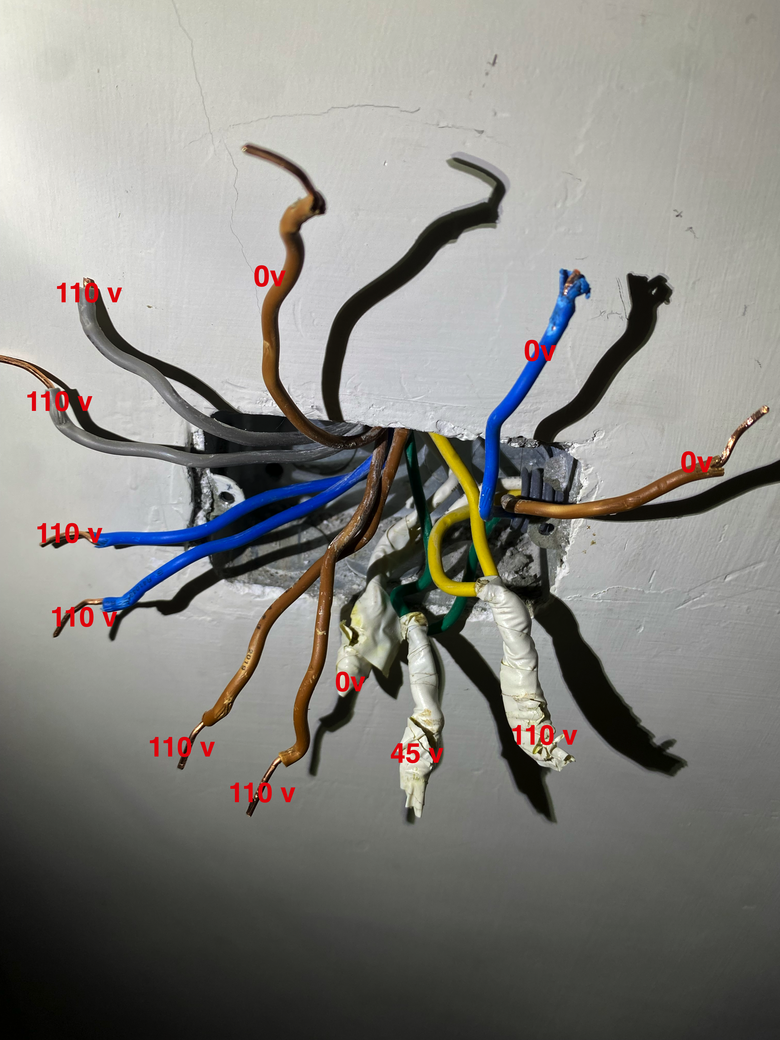

圖1 雙切去燈具圖3 是火線雙切開關去圖A雙切開關主要看你有沒有零線火線可以接圖3上雙切的0號孔,也就是白線那排其他就看你WiFi開關要接在圖1或圖3圖4 黃為火線、白為零線、綠為假接地線(沒確實接地)WiFi的L接圖4 黃線,N接圖4 白線,L1~L4接線圖4 中的3條0V色線(棕、藍、棕)圖3 的黃線取下,在纏上絕緣膠帶,圖4 的雙切6條色線就不會有110V
tda123456 wrote:圖1 雙切去燈具圖3...(恕刪) 謝謝! 唯一不太懂的地方是:“圖3 是火線雙切開關去圖A雙切開關”“火線可以接圖3上雙切的0號孔,也就是白線那排”所以圖三黃色火線拔出來接在圖三同一個開關的0號孔嗎?如果是這樣接為何會需要 --> “圖3 的黃線取下,在纏上絕緣膠帶”我也測試了一下 -> "圖3 的黃線取下,在纏上絕緣膠帶,圖4 的雙切6條色線就不會有110V"結果那六條變成37v 正卻嗎?我Wifi開關要接在開關A(圖1, 圖2, 圖4 那邊)
