當日照不足的時候，電熱水器會幫忙加熱，
其可以用 TIMER設定指定時間加熱，或是手動強制加熱(溫度需低於60度才會加熱）
最近想要將此電盤更改為用ＷIFI 手機app控制
其在網路上有看到某牌賣的wifi控制裝置 其裝置如下
1號位置為源頭電源
2號位置為負載電源(接電熱水器)
其wifi裝置就是in接源頭電源供給 220v電壓 out的部分接電磁接觸器mc的 a１ａ２控制線圈接點
於是查驗過 發現自己家的電盤是３０年前的電盤裝置
其電熱水器（接控盤負載電源那）那邊不像現在的電熱水器給一條主電源 而其他控制是在電熱水器內部

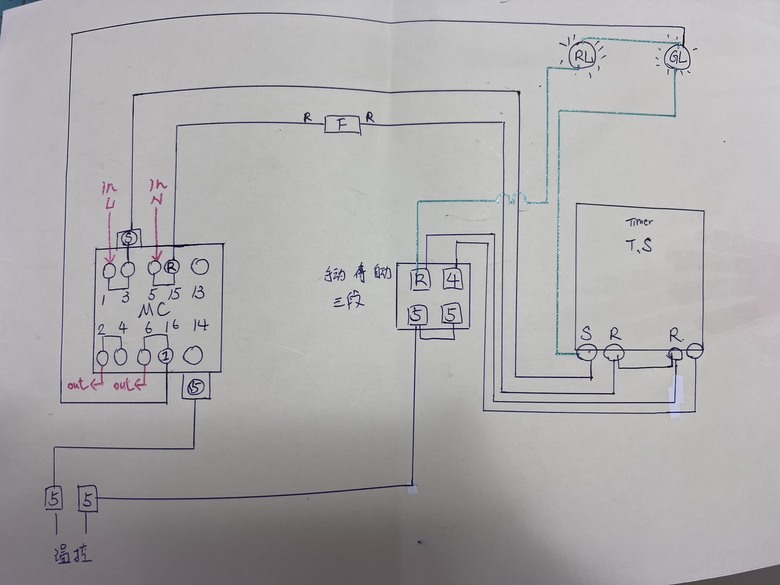

電控盤電控圖如下：
ＬＮ分別為源頭電源２２０ｖ
ＯＵＴ為接負載電源
問題在於跟著負載電源一起進去電熱水器的還有兩條溫控開關的線
(這兩條線無論我在是否強制啟動加熱(溫度低於60度時)或是自動狀態下量兩條線都沒有電壓)
問題來了 如果電盤改為wifi控制方式的電路方式 我這兩條溫度控制開關的線要怎麼接?

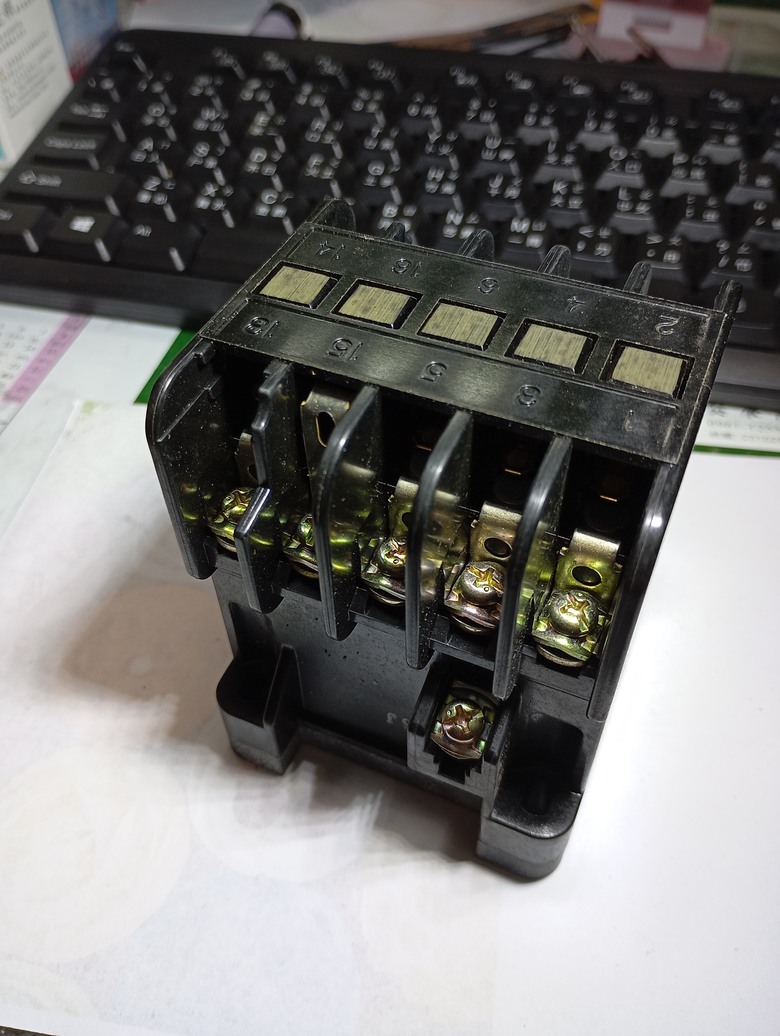

另外 此mc 我在網路上面查不到他的相關電路圖
我找不到此款mc的a1a2的接點
如果由電路圖看來 比較有可能的位置是在圖上 s 和5這兩個點
但是看整個電路好像又不合理
而且整個mc 我也找不到 ab接點 用電表量過 s 和5這個點不論有無刻意將線圈強迫吸住 都沒有導通。
上面也沒有標示
回歸到原問題
我如果用wifi控制 也就是取代了現有的timer部分
這兩條溫控開關的線 該接在新購買的裝置上面的哪兩個點?
先謝謝各位
