三開開關更換問題請教

ddtmh

ddtmh
個人積分：10分
文章編號：89433529

10分

樓主

2024-04-05 11:32

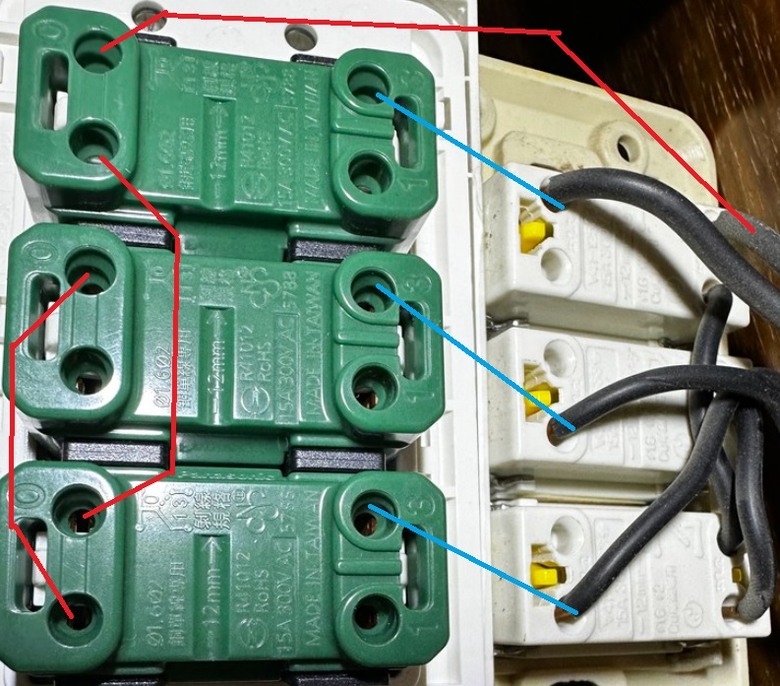

如照片，原本的三開開關接法如右，因為之前的師傅電線都是同一顏色，不確定要換成左邊國際牌星光三開開關時，正確接法為何？請假版上專家/大大們給予指導，謝謝三開開關更換問題請教

三開開關更換問題請教

2024-04-05 11:32 發佈

文章關鍵字問題照片開關接法接法師傅電線顏色左邊國際牌星光大大們版上專家

jk300

jk300
個人積分：5603分
文章編號：89433706

5603分

2樓

2024-04-05 12:16

ddtmh wrote:
如照片，原本的三開開...(恕刪)

右上角那條可能有電
diy建議關閉電箱電源,再施工

他搞得太複雜
也許只是剪太長

--
不然你就照他的方式接吧
0那邊兩洞都是相通的
只是要把火線的電
從第一個分給下一個
再分給下一個

當然如果可以的話~
請水電處理~

qoc

qoc
個人積分：40分
文章編號：89433735

40分

3樓

2024-04-05 12:27

一般來說開關後面都有圖示及數字標示，如果原本的沒問題，照著圖示參考數字接就行了；不過圖片右下的開關看圖示應該是單切開關不是三路開關，右上跟右中的圖示照的不清楚，你可以自己參考圖示看看！

Eigen

Eigen
個人積分：18864分
文章編號：89433883

18864分

4樓

2024-04-05 13:07

明顯的外行

小心省小錢花大小

EX:

ddtmh

ddtmh
個人積分：10分
文章編號：89434196

10分

樓主

2024-04-05 14:33

qoc wrote:
一般來說開關後面都有...(恕刪)

謝謝！三個都沒有標示數字，但是圖示都相同，應用上是三個獨立的單切開關控制三個不同的燈，

ddtmh

ddtmh
個人積分：10分
文章編號：89434209

10分

樓主

2024-04-05 14:36

jk300 wrote:
右上角那條可能有電d...(恕刪)

謝謝🙏！

kfc1780

kfc1780
個人積分：1327分
文章編號：89434846

1327分

7樓

2024-04-05 17:40

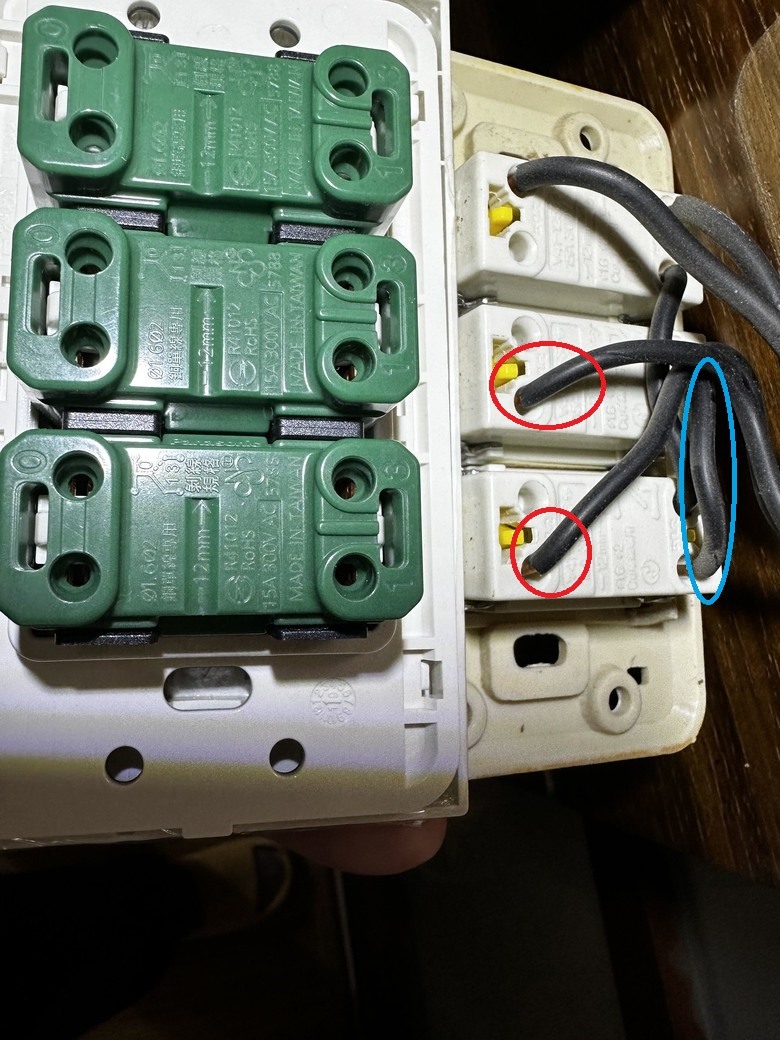

比較有疑慮的是圖中藍圈的線。

最好把紅圈的線撥開，看看藍圈的線是不是插在中間的開關，而且只有插一邊。

如果是，那就如同二樓說的，藍圈那一排都是火線，只是當初拉線的人線留太多。

ddtmh

ddtmh
個人積分：10分
文章編號：89436816

10分

樓主

2024-04-06 9:42

kfc1780 wrote:
比較有疑慮的是圖中藍...(恕刪)

感謝各位的意見！用驗電筆量一下，的確是如各位想的，是剪太長。已經完成更換！感謝各位！
