aqara T1單路模塊控制電磁開關

davidhuang1760@gmail

davidhuang1760@gmail
個人積分：0分
文章編號：89250154

0分

樓主

2024-03-01 23:08

請教各位大神
小弟買了一個單路控制模塊想要控制電磁開關，但接線上遇到問題。

1.附上說明書
aqara T1單路模塊控制電磁開關

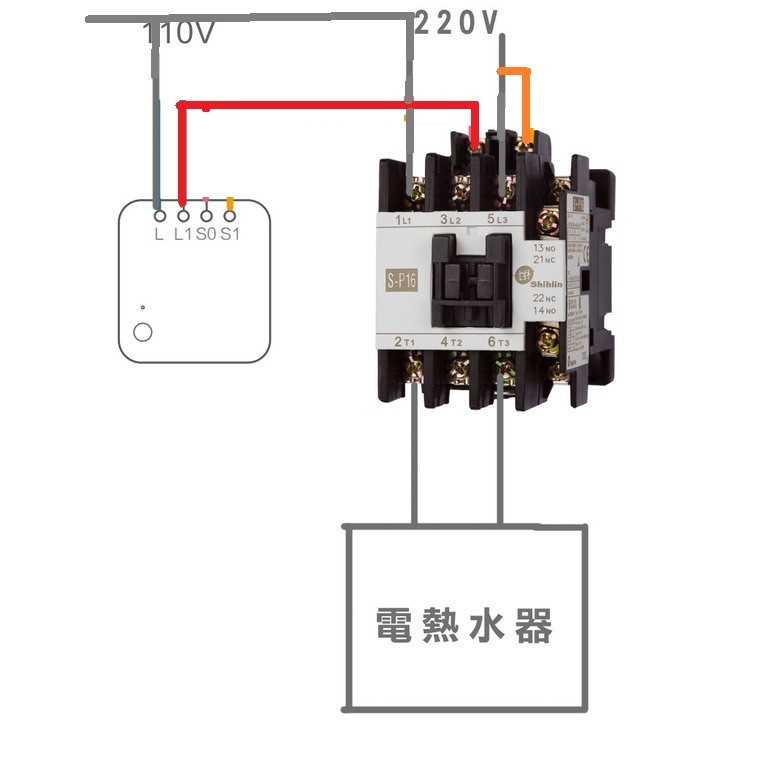

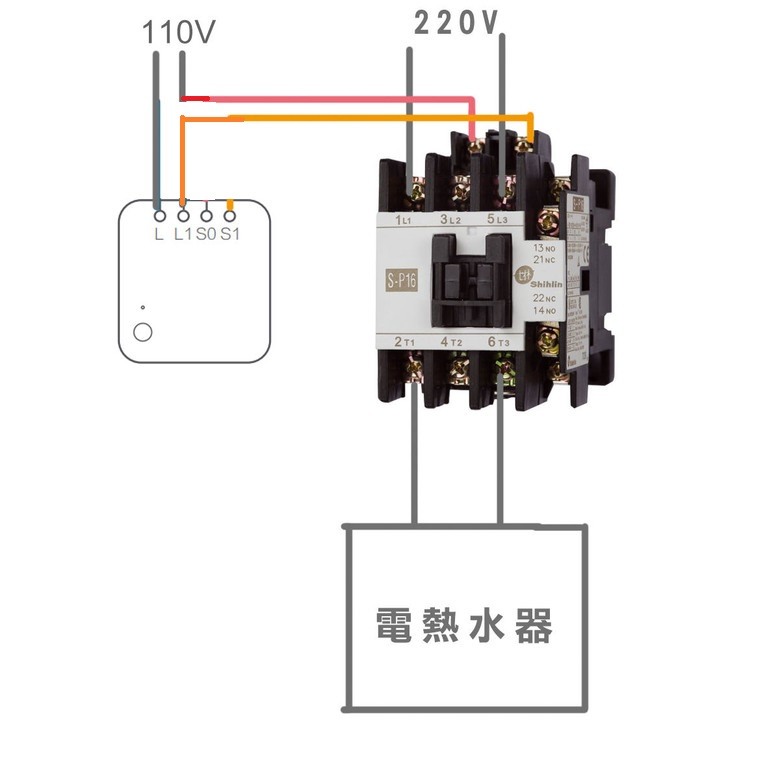

2.附上我失敗的接法

aqara T1單路模塊控制電磁開關

請教各位有經驗的版友分享正確的接法感謝。

——3/10更新——
參考4F super大神接線方式成功，感謝

2024-03-01 23:08 發佈

文章關鍵字 aqara T1單路模塊控制電磁開關模塊說明書接法感謝接法經驗版友

tom_H

tom_H
個人積分：20分
文章編號：89250291

20分

2樓

2024-03-01 23:55

Sorry! 好像不對自刪..

Tick

Tick
個人積分：119分
文章編號：89250598

119分

3樓

2024-03-02 2:45

S0/S1 是接控制開關, 屬輸入端.
電磁接觸器是負載, 要接 L1 和 N中性線 (如圖一)

用 110V 控制, 電磁接觸器要買控制電壓 110V 版

supertakuma

supertakuma
個人積分：128分
文章編號：89251314

128分

4樓

2024-03-02 10:27

沒用過你參考
電磁開關線圈設定是220V

davidhuang1760@gmail 樓主

謝謝你這樣接成功。

2024-03-10 14:02

Sweet potato

Sweet potato
個人積分：8分
文章編號：89282526

8分

5樓

2024-03-07 22:38

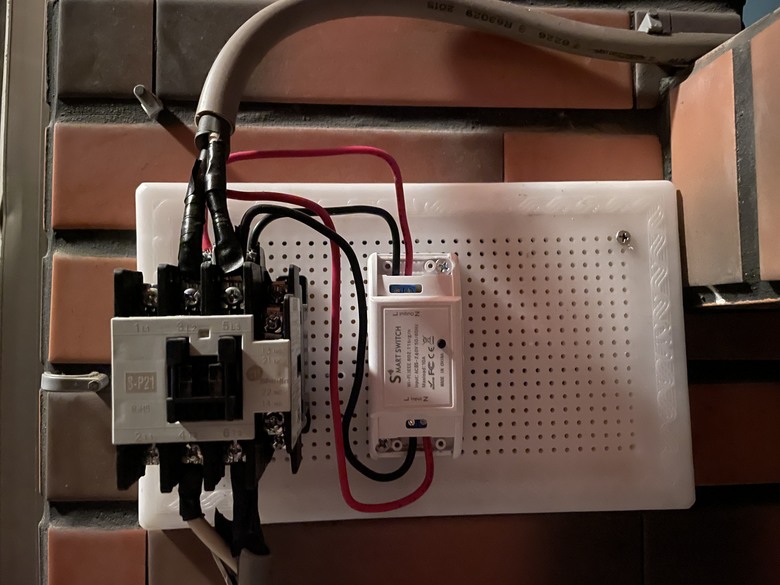

分享給你看我自己裝的。
這種我覺得這樣比較單純2進2出。
另外110的電壓是無法啟動220的電磁接觸器的喔

kfc1780

kfc1780
個人積分：1322分
文章編號：89283292

1322分

6樓

2024-03-08 7:03

由說明書內容，L、L1中間有個開關，這個開關由S0或app遠程控制。

當S0有110電壓輸入時，開關就會在on的位置(S1跟L我懷疑是互通的)。

當遠程啟動aqara T1單路模塊時，L與L1就會導通，於是110V→aqara T1 L點→aqara T1 L1點→負載(電磁接觸器控制線圈)→110V形成回路，電磁接觸器啟動。

aqara T1單路模塊 控制電磁開關

aqara T1單路模塊控制電磁開關
