淘個寶貝來玩玩--從遙控開關玩起

在社群網站上看到對幾個有關居家電路設計問題的答覆,令人想到要再建一棟新樓說個清楚
典型的問題例如:

1.新家裝潢完成已經住了兩年了,總感覺當初設計的照明不足,想多加幾盞燈又不想破壞裝潢打牆布線,有辦法嗎?
2.一個設計師應客戶要求,設計了一個"出門總切"開關,這先進設計難倒水電師傅,於是在社群網站尋求解方,解方形形色色,十之八九工程浩大,光電路設計都可能問題重重,就別說實際施工及後續的修正了

事實上,以上二個問題,若用遙控器+遙控開關來解決,易如反掌
直接切入主題,就是這兩樣東西:

淘個寶貝來玩玩--從遙控開關玩起

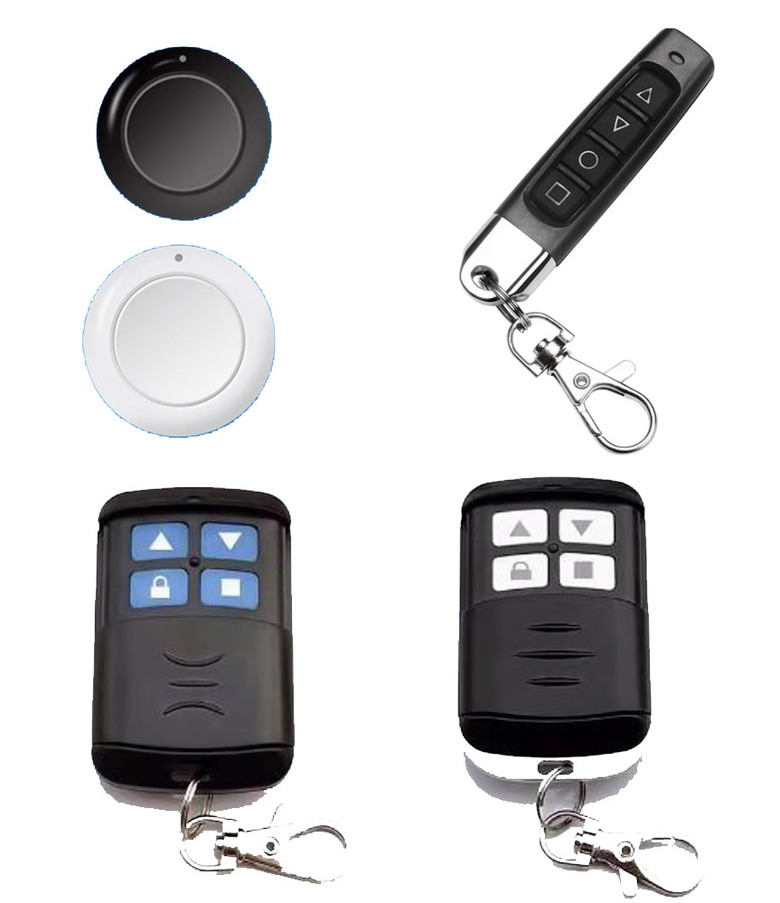

上圖中上面三個做成開關樣子的東西,其實是"遙控器",因為只是遙控器,所以它可以用雙面膠,貼在任何地方--牆上、門邊、門板....因為完全不用佈線
下面這幾個樣式,比較像"遙控器",除了小白與小黑共隨意貼外,其他都是帶身上的

淘個寶貝來玩玩--從遙控開關玩起

要強調的,是它們的功能完全一樣:按下任一鍵,會用極高頻無線電發送一個自己的編碼

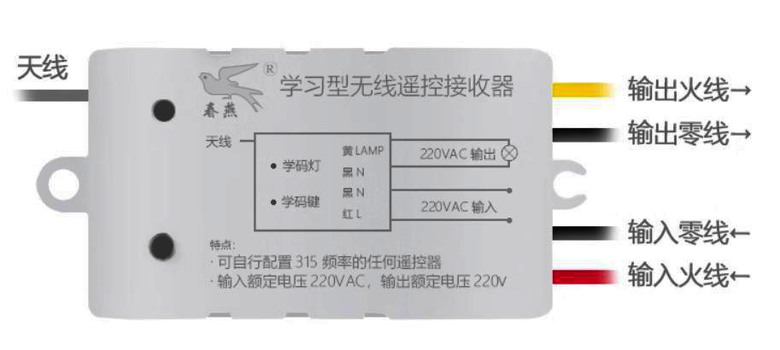

然後以下這個遙控開關收到此編碼,就會觸動內部電路驅動繼電器開或關

淘個寶貝來玩玩--從遙控開關玩起

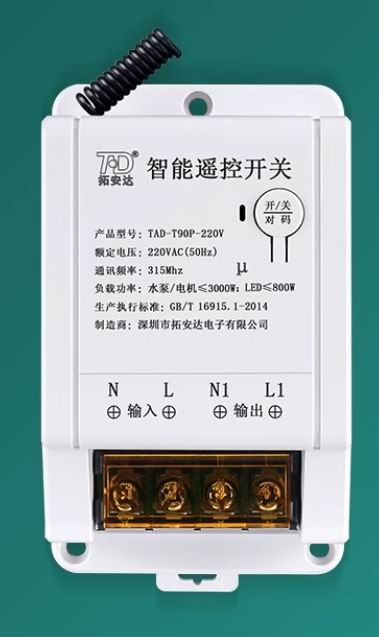

而這遙控開關其實也有許多類型,一般而言,多只供燈具使用,而像下面這個就可供控制抽水馬達用


淘個寶貝來玩玩--從遙控開關玩起

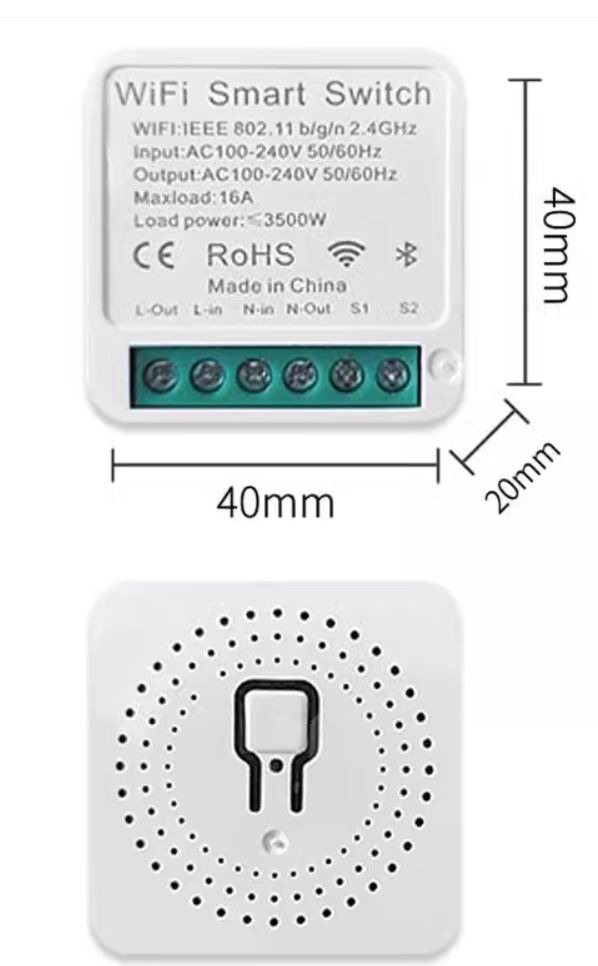

以下這個還可聯WIFI

淘個寶貝來玩玩--從遙控開關玩起

但不管它長怎麼樣,重點在它與遙控器的關係:它是採會員制的,或者像LINE一樣要"+我",被加我後,我一按下,遙控開關就會動作
請記住以下可能的關係:
1.一個遙控器可被許多(應是無限)遙控開關加為會員--也就是一個遙控按鈕可以同時控制許多遙控開關
2.一個遙控開關也可加入許多(通常是十幾或幾十個)遙控按鈕--也就是一個遙控開關可被許多遙控按鈕控制
於是,它們之間就可以發展出極度複雜的關係,不同"情境"(睡覺、吃飯、看電視、吵架中....)會有不同關係,這讓我們慢慢了解

以下就讓我們來實作一下:
遙控開關的接線
遙控開關的接線其實非常簡單,就是一邊接電源,一邊接燈具(電器)

淘個寶貝來玩玩--從遙控開關玩起

也就是說,只要有電的地方,就可以接燈,接了燈後,開與關用遙控的
以上接線補充一下:如果遙控開關是2進2出,且只接燈具,火線零線可以完全不管,就千萬別將輸入輸出接反就行了

一般而言,"電源"是比較容易隱藏的,因為它不是在高處就在低處
但"開關"一定在明顯易見易操作處,以傳統的佈線方式,裝開關一定要打牆
若用遙控,就解決裝燈至少90%的問題

線接好燈也裝上了(燈一定要會亮的),立即可以設定遙控器(確實已裝上電池):
設定方法其實也八七簡單,就按一下遙控開關上的小按鈕,然後指示燈會開始閃,在閃燈時,按一下遙控器的鈕,指示燈熄了但燈亮了,再按一下遙控器,燈熄了

BINGO!設定成功了


然後,趕快把女主人找來,問問女主人,遙控開關貼哪裡比較方便?
如果一個不夠,可貼二個或三個,隨便妳,這開關其實很便宜
大概一個便當吧!
但是這麼神奇的東西,你可以跟女主人開價:1個加1千就好,算妳便宜!
2024-01-16 11:08 發佈
淘寶上大多220V的,台灣能通用嗎,還是只能選110V的
連中選會都是綠色的,你敢信有民主!?
MOOMS wrote:
淘寶上大多220V的...(恕刪)

就遙控開關而言,早期多110/220 分開,而最近已逐漸寬電壓化全球通用
實際狀況可問線上客服,確定能用後下單

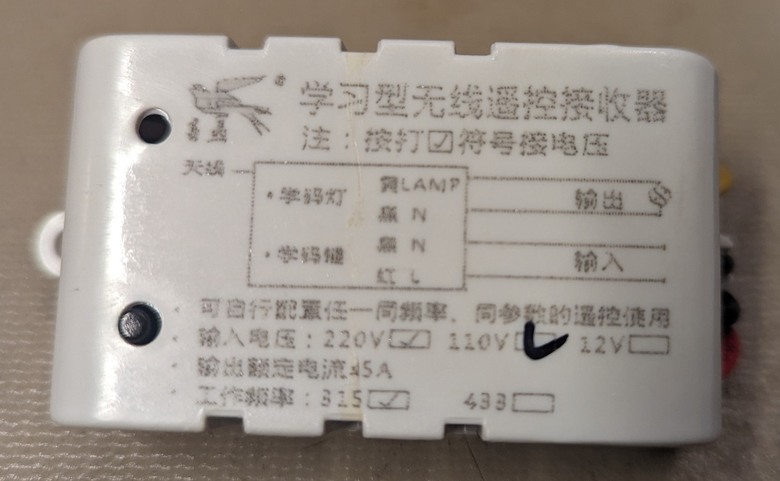

就以前貼標"春燕"220的機種而言,我手邊就有110版本,而且還有好幾個沒用


而上面那個wifi版的,已標明90~240v 可用
以上遙控功能的設定,只是基本的"+1"的設定
所有被+1的遙控器(按鈕)功能都一樣,按一次開,再按關
即使如此,也解決了水電雙切及床頭開關的挖牆拉線問題
接著,如果想將遙控功能發揮到淋漓盡致
便會用到進階功能的設定
以下是上例中,春燕學習型遙控接收器所有可設定的功能
("學習"是老共用語,跟著說有點彆扭,還是說"設定"比較習慣)
1.按鍵開與關:已如前述,設定按鍵按一次開,再按關
2.按鍵只開:按鍵後,只能將未開的燈打開
3.按鍵只關:按鍵後,只能將已開的燈關閉
4.延時關閉:按鍵後,延時40秒關燈
5.點動開關:按鍵on,鬆鍵off,使遙控器變成按鈕開關
6.來電自開:停電再來電時,燈是開的(本功能是遙控開關本身的設定,與遙控器無關)
7.來電自閉:停電再來電時,燈是關的(本功能亦是遙控開關本身的設定,與遙控器無關)
8.清除單鍵
9.清除所有鍵
至於實際設定的方法,可能各家不同,請參閱所附說明書設定即可

在以上功能中,按鍵只開按鍵只關延時關閉點動開關來電自開來電自開來電自閉對"情境設定"來說,非常重要,因為在居家生活中,常會碰到這些需求
例如說,在出門時習慣上你總會將某些燈關掉,就可以將那些燈以按鍵只關方式全部設定在此鍵,這樣一按此鍵,所有想關的燈就會被關掉了(如果只用按鍵開與關設定,原本開的會被關掉,但未開的會被打開)
相反的,在到家後習慣上你總會將某些燈打開, 就可用按鍵只開來設定
然後將雙鍵的隨意貼,貼在進門處便行了
至於你要穿鞋或脫鞋後按,那是你和家人間的問題


插播一下:
剛剛又見FB一案例 ,略謂:
若有2迴電燈迴路 須在門口做 “一鍵開關”(主人出門懶得逐一關室內開關)請問如何用 門口單開 關閉2迴電燈迴路 是要用電磁接觸器控制嗎?
直接請過來了,類此案例以後想必層出不窮,這正是老朽新築此樓用意

又自己再瀏覽一下前文,好像有些疏漏,補充如下:
1.如果你想在原來的燈迴路上改接遙控,可將遙控開關(接收器) 安裝在燈具出線處 ( 保持可設定)然後將原開關切成on,或乾脆短路封死,然後新增一個或多個遙控器

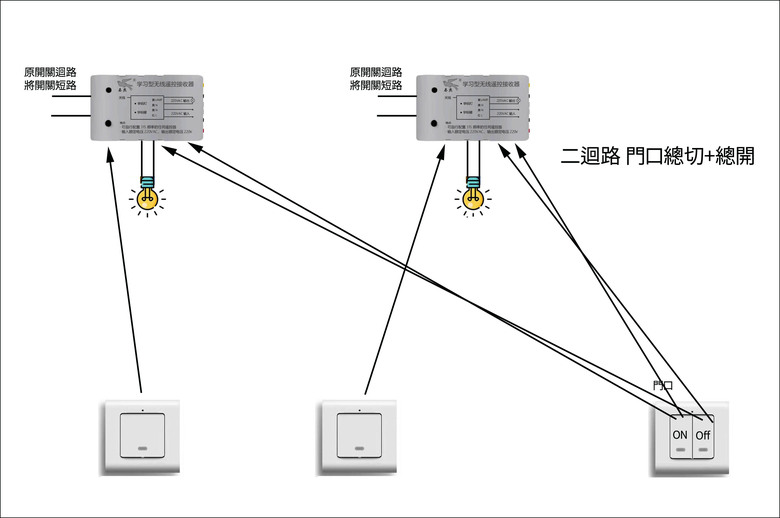

2.以本例而言,2燈可各串一遙控開關,每個遙控開關各增2個遙控器,一個設“ 按開-再按關”放原處'替代原開關,另一個設“只關” 及“只關”貼門口 ,這樣就能出門全關,進門全開了
3. 遙控開關遙控器不一定要成對買,遙控開關可看負載要求挑選遙控器則挑自己喜歡的就好,例如門口那個,可挑雙按鈕的設成一開一關。但要注意,遙控系統分二個頻率 315 及433 ,遙控器頻率一定要與遙控開關一樣



以上若有不明處,歡迎留言提問,當盡所知回答
支援HomeKit的燈具和WiFi開關已經很平價了,不在家也可以用手機遙控,或是自己定時開關,或是加上人體偵測自動啟閉,居家IoT不貴也很容易玩,更換成埋在牆裡的HomeKit開關就不破裝潢
liang909
liang909 樓主

懂了就很容易,但似乎出了插座過了開關,就是你家的事,我們寧其相信水電工聯盟所提出的電磁接觸器、SSR、總開關......的解方,只是酸人酸語--我們希望即使不會,也應知道可以有這條四通八達的路

2024-01-19 10:00
