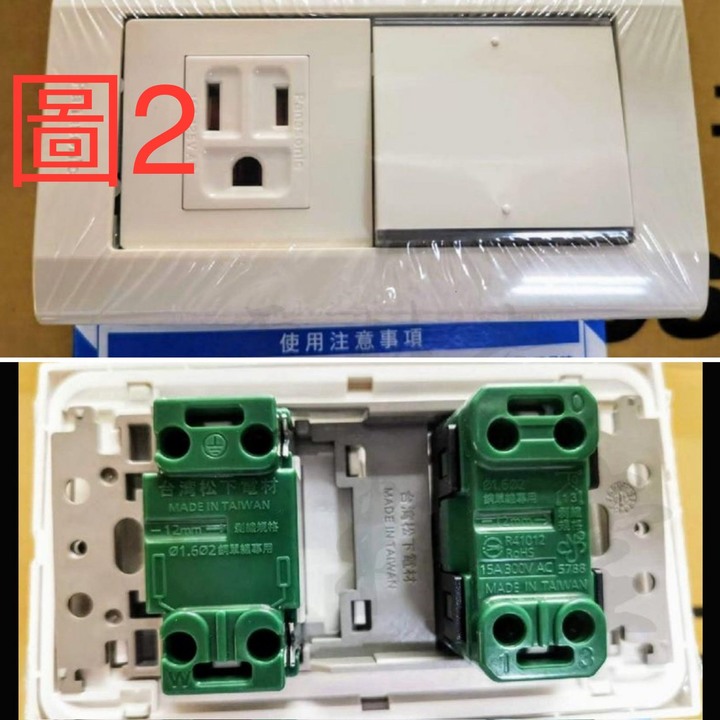

請教一下圖1想換成圖2，線該怎麼接？
我只知道w要插中性線，短棒要插火線，沒有接地線所以沒得插，控制線不會插
可否請懂水電的師傅教學

2023-10-12 2:53 發佈

文章關鍵字插座水電師傅型號師傅教學水電

leoliou

leoliou
個人積分：23560分
文章編號：88409108

23560分

2樓

2023-10-12 3:55

你沒有秀出原始配線圖,
跟你說水火線,控制線你聽的懂嗎?
沒有不敬的意思

ace ventura

這年頭連上網查都懶了, 直接伸手比較快?![挖鼻孔]

2023-10-12 12:26

律寶貝樓主

聽得懂

2023-10-12 15:43

esniader

esniader
個人積分：906分
文章編號：88410387

906分

3樓

2023-10-12 9:50

是否為 : 單一開關 => 開關+插座 ?

禾口日安

禾口日安
個人積分：1354分
文章編號：88410815

1354分

4樓

2023-10-12 10:43

假設你原本的開關是電燈開關, 你應該先打開你原本的開關. 如果裡面只有兩條線接在開關上, 沒有其他任何線. 那表示你得多拉一條線才能有電.
這費用就不只是一個開關的費用.

律寶貝樓主

抱歉，已重新附上新圖，有水、火、控制線

2023-10-12 15:45

律寶貝

律寶貝
個人積分：2分
文章編號：88413236

2分

樓主

2023-10-12 15:44

esniader wrote:
是否為 : 單一開關...(恕刪)

你好，我重新附圖了，我也不清楚什麼單切

leoliou

開關買錯了,原來是單切的,新買的是雙切,就是1個燈可以同時用2個開關控制,分別安裝在樓梯或走道頭尾用的[回報你]

2023-10-12 17:41

律寶貝樓主

leoliou 我想說蝦皮賣家寫這款是單切單插才買的😰

2023-10-12 20:34

elfwind

elfwind
個人積分：237分
文章編號：88413743

237分

6樓

2023-10-12 16:50

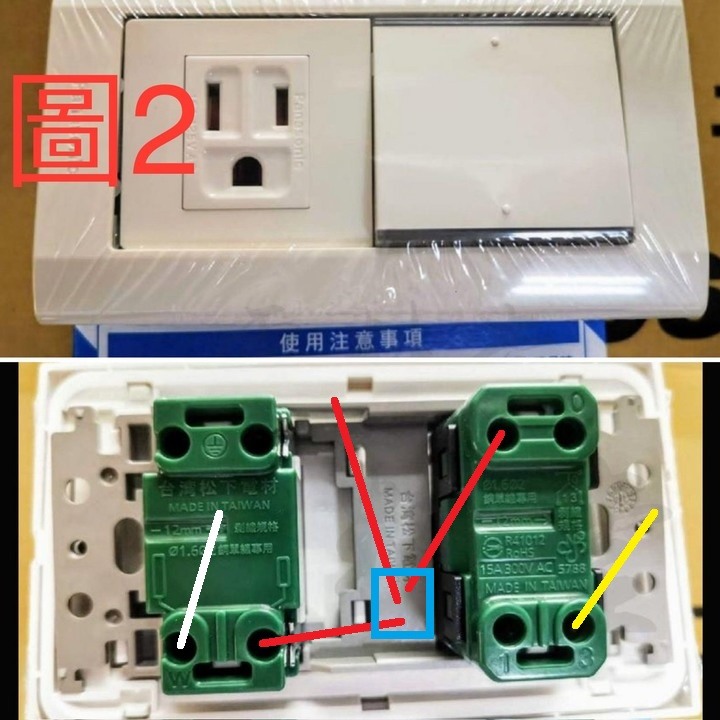

紅線的來源是你圖一的最右下那條，你要用一個３孔快接把它分接給另２個孔，就是藍框的
位置，wago有透明小型的，應該塞得進一般的接線盒，更省空間的絞線法，你會問就表示
不可能會，就不說明了

黃的左右都可，只影響你關燈時，氖氣燈在上或下亮，不喜歡就接另一個孔就可以

leoliou

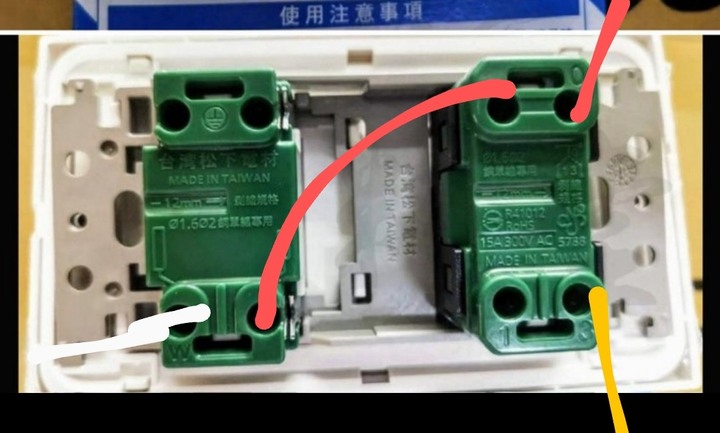

3孔快接[點點點][點點點][點點點],插座的火線明明就可以從開關0號左邊孔接過來

2023-10-12 17:49

elfwind

對喔,我太習慣從插座了,忘了開關另一端沒接

2023-10-13 18:12

todu

todu
個人積分：1202分
文章編號：88414015

1202分

7樓

2023-10-12 17:23

我不是水電師傅，錯誤不負責

律寶貝樓主

泥做裝修謝謝你😊

2023-10-13 0:36

律寶貝樓主

kfc1780 謝謝你😊

2023-10-13 0:37

律寶貝

律寶貝
個人積分：2分
文章編號：88415035

2分

樓主

2023-10-12 20:32

律寶貝 wrote:
你好，我重新附圖了，...(恕刪)

tda123456

圖一開關是單切，圖二的是雙切開關，接一或三，只是差在切上通電或切到下通電的不同。
