嵌燈接線問題請教

spume_bigold

spume_bigold
個人積分：39分
文章編號：88385365

39分

樓主

2023-10-07 18:08

嵌燈是前幾年師傅接的，現在燈不亮，買了新的，只需要插兩條線

1.舊有的驅動器似乎用不上了？是不是要拆掉？
2.如果拆掉，舊有的線路有四條線，有點看不懂怎麼接，想請教一下大家，才能插入新的兩孔

謝謝

嵌燈接線問題請教

2023-10-07 18:08 發佈

文章關鍵字嵌燈嵌燈接線問題師傅驅動器線路

winnifer

winnifer
個人積分：1分
文章編號：88385444

1分

2樓

2023-10-07 18:34

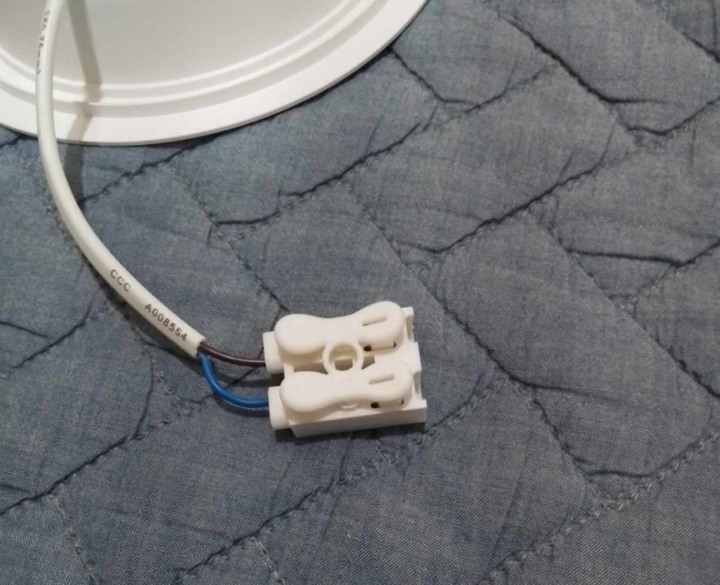

1.確認新崁燈110v可用. 2.開關關掉，避免電到. 3.從靠近驅動器那邊把1白1黑的線，分別剪斷. 4. 剛剪斷的線，前端剝皮，分別插入最底下圖的那個.

spume_bigold 樓主

謝謝你

2023-10-10 14:19

spume_bigold

spume_bigold
個人積分：39分
文章編號：88385515

39分

樓主

2023-10-07 18:53

winnifer wrote:
1.確認新崁燈110...(恕刪)

謝謝您~這樣好像是最簡單的方式
雖然線不是很長

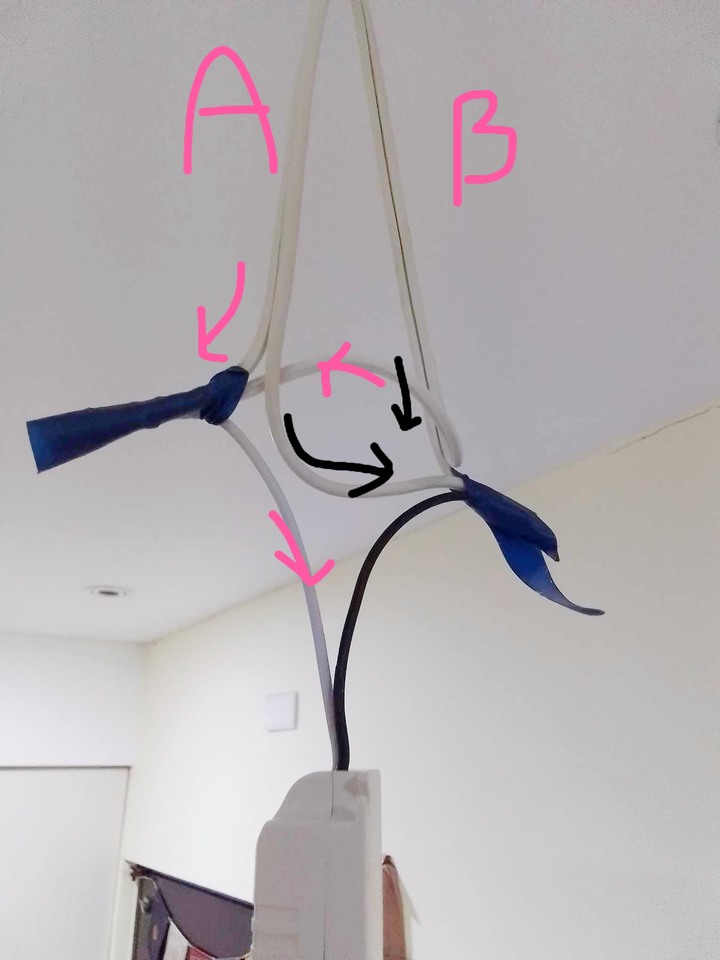

特別看不懂的是
最上方那2條粗線為何一分為二
而成四條細線而且兵分兩路（各拉一條和黑線連接，各拉一條和白線連接）
師傅怎麼辨別誰要往黑線走，誰要往白線走？
謝謝

winnifer

winnifer
個人積分：1分
文章編號：88385897

1分

4樓

2023-10-07 20:28

因為後面還有別盞燈要接，然後用同一個迴路，所以要一直延伸線往後面的燈接過去.

spume_bigold 樓主

謝謝你

2023-10-10 14:19

Kang-Wei Tzou

Kang-Wei Tzou
個人積分：13143分
文章編號：88387445

13143分

5樓

2023-10-08 8:48

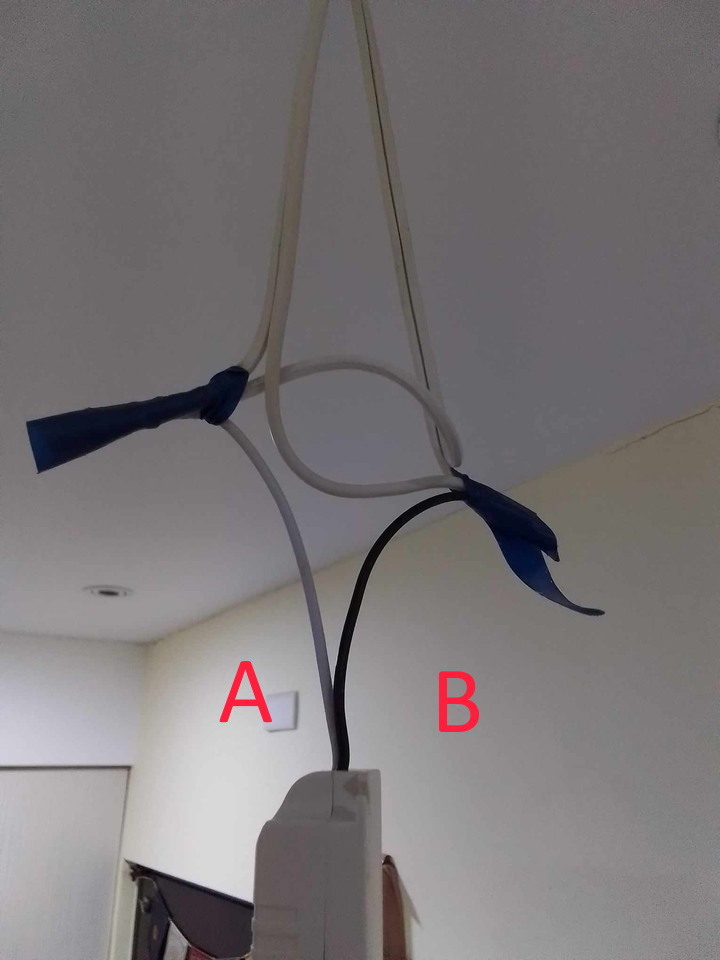

A接A、B接B

tda123456

tda123456
個人積分：8682分
文章編號：88387807

8682分

6樓

2023-10-08 10:13

spume_bigold wrote:
師傅怎麼辨別誰要往黑線走，誰要往白線走？

市電是交流電，所以接反沒差
因為LED還會過內部變壓器整流

一般燈具大多只要電壓對，正常都能使用
除非買到的是需要另購變壓器或穩壓器的舊產品

現在LED產品，大多是全電壓
全電壓只要是100V~240V市電，就都可以使用
但在安裝時，還是要看一下使用的電壓規格

spume_bigold 樓主

謝謝你

2023-10-10 14:19

spume_bigold

spume_bigold
個人積分：39分
文章編號：88392286

39分

樓主

2023-10-09 8:41

tda123456 wrote:
市電是交流電，所以接...(恕刪)

謝謝以上回覆的大家
想請問細節:

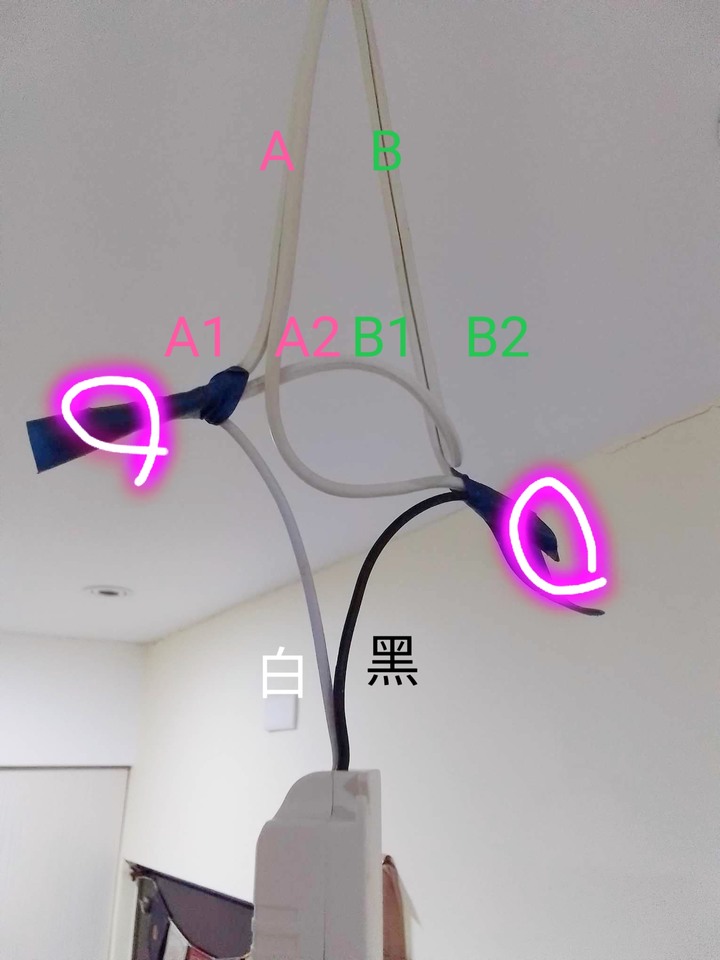

1.如圖示
最後四條線匯集為兩條
而成黑白兩條線，接到driver(驅動器/穩壓器?)
我還想請問的是，目前是
黑線：A2+B1
白線：A1+B2

如果是以下接法可以嗎？
黑線：A2+B2
白線：A1+B1

我不會去動它，但是想搞請楚師傅怎麼接的,謝謝

ace ventura

不要把很簡單的事變複雜, 剪斷最下面連電子安定器的兩根黑白線, 剝線後直接插到你買的LED崁燈快速接頭就好了. 不用倆分鐘. 最近才把家裡全部舊崁燈換掉. 真得還不懂看YT吧

2023-10-09 14:30

後藤喜一

後藤喜一
個人積分：206分
文章編號：88392405

206分

8樓

2023-10-09 9:13

只要不是A1+A2 B1+B2都可以這樣接可是會一個短路一個沒電的

這樣接法是並聯的接法只要一個開關同時開關多盞燈都是這樣接的

spume_bigold 樓主

非常謝謝你的解說，感謝！

2023-10-10 14:18
