詢問水電工程配置圖如何看？

vege1219
個人積分：97分
文章編號：87988820

97分

樓主

2023-08-06 0:14

請問開關箱出來的第一個插座是那一個？

因R1-R4無緣無故電壓掉到63V，所以開始查線路，發現R1/R3/R4都是R2接過去的

打開R2，把所有線個別分開，使用電錶還有測電筆，發現火線有通，水線沒通，

火線+水線電壓0，但火線+地線量是110V，

L1這邊是有電的，開關箱裡的無融絲關掉，L1沒電壓、R2測電筆火線也沒電

這表示同一個迴路，

我猜電視櫃這一側有一個插座又脫離了，導致L1這一側的水線沒有過去R2

詢問水電工程配置圖如何看？

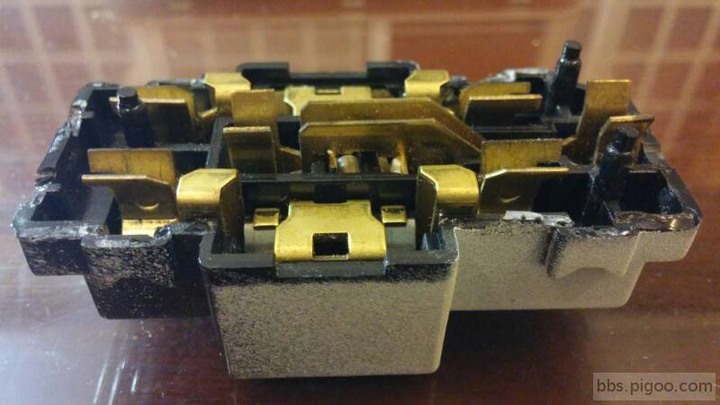

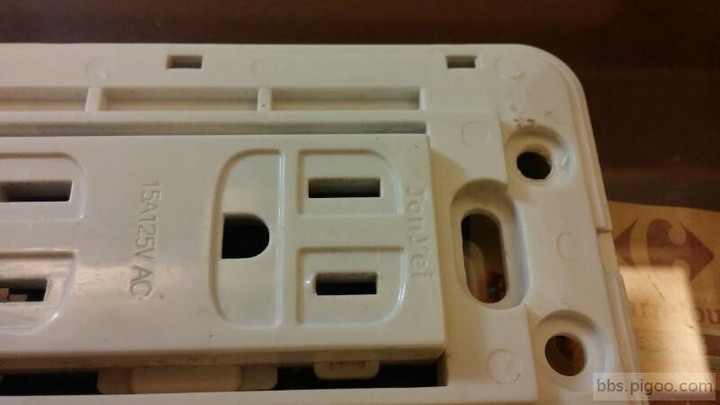

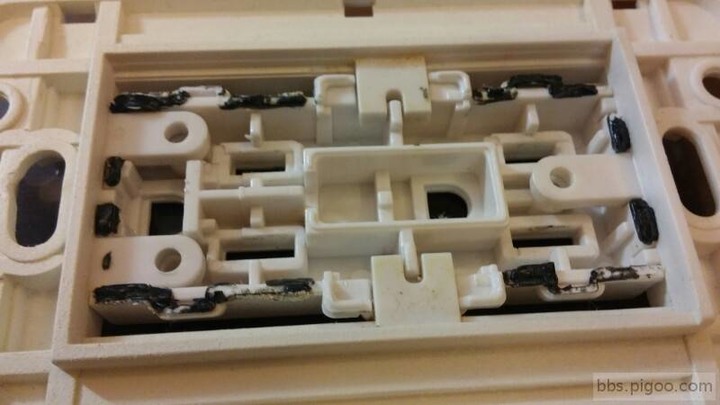

中一電工真的是有始以來最爛的牌子，當初建商為何要省這個錢？
這幾年整棟幾乎都換光了

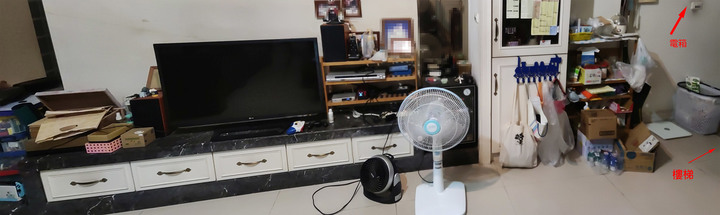

偏偏這一側的插座都被裝潢給擋住了，這一側是不是有兩個插座？

詢問水電工程配置圖如何看？

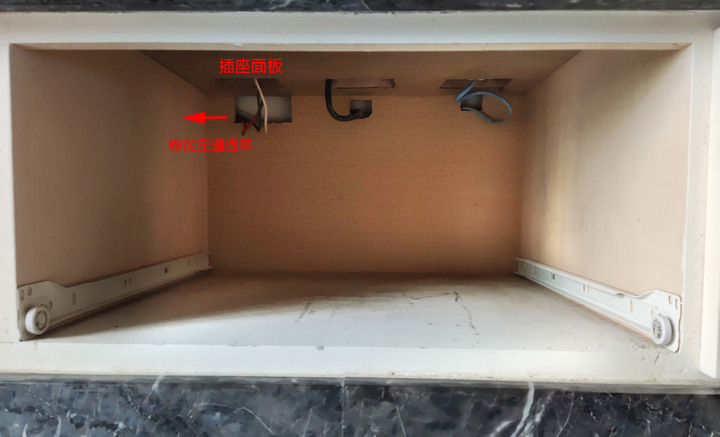

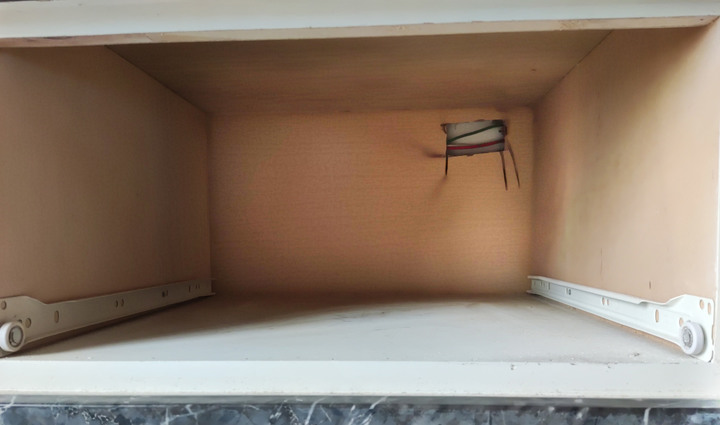

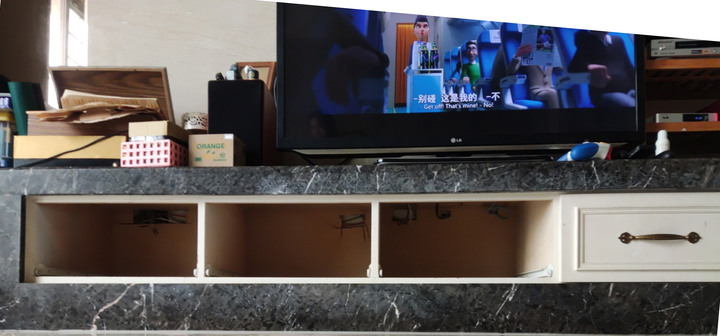

因電視櫃是黏死的，我只能開挖電視櫃抽屜後的木板找，但圖看不太懂，
我是要挖電視櫃右側？還是左側？
詢問水電工程配置圖如何看？

下面這張左側不可能有插座吧！
詢問水電工程配置圖如何看？

2023-08-06 0:14 發佈

文章關鍵字插座水電工程配置圖電壓 R2 火線開關箱 R1-R4 R1/R3/R4 線路電錶

ysc_kyy

ysc_kyy
個人積分：2514分
文章編號：87988926

2514分

2樓

2023-08-06 0:54

vege1219 wrote:
請問開關箱出來的第一...(恕刪)

圖上畫的電視櫃插座線路是從R2過去的，R2有畫弧線+箭頭表示到開關箱，所以R2是第一個插座。

但您測量的結果跟圖面似乎不符，也就是有可能圖面跟實際配管不一樣。

依正常配管習慣，這圖不太合理，應該是開關箱-->L1靠開關箱插座-->L1靠陽台插座-->R1-->R2 ，這樣配管與接線比較順，保持每個出線盒管路一進一出，圖上畫的R2位置三支管路一進兩出，接線比較麻煩。

至於L1兩個插座位置就無法判斷了，裝潢時直接以木作蓋掉沒把插座做出來？

PS：R2是到開關箱第2迴路，R3則是第3迴路，照理說不同迴路NFB應該分開，您現在關閉一個NFB，R2跟R3同時沒電，可見圖面跟實際配線差異很大。
