崁燈兩個同時亮的接法請教

herotiger1234

herotiger1234
個人積分：6分
文章編號：87940691

6分

樓主

2023-07-28 18:44

各位前輩好，小弟嚐試diy接線，但不確定是否正確，還請指教：

1.原師傅接法：一個變壓器連接兩個崁燈
崁燈兩個同時亮的接法請教

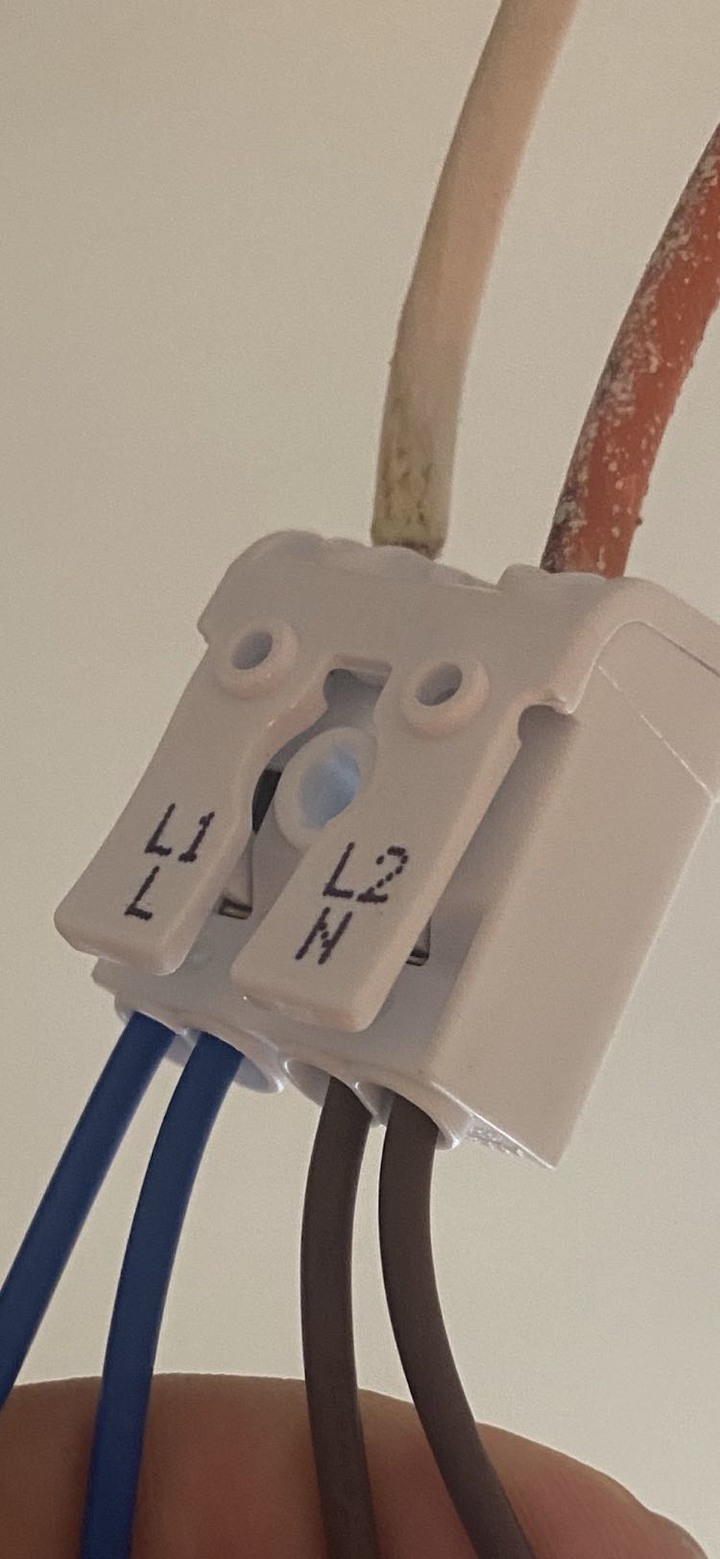

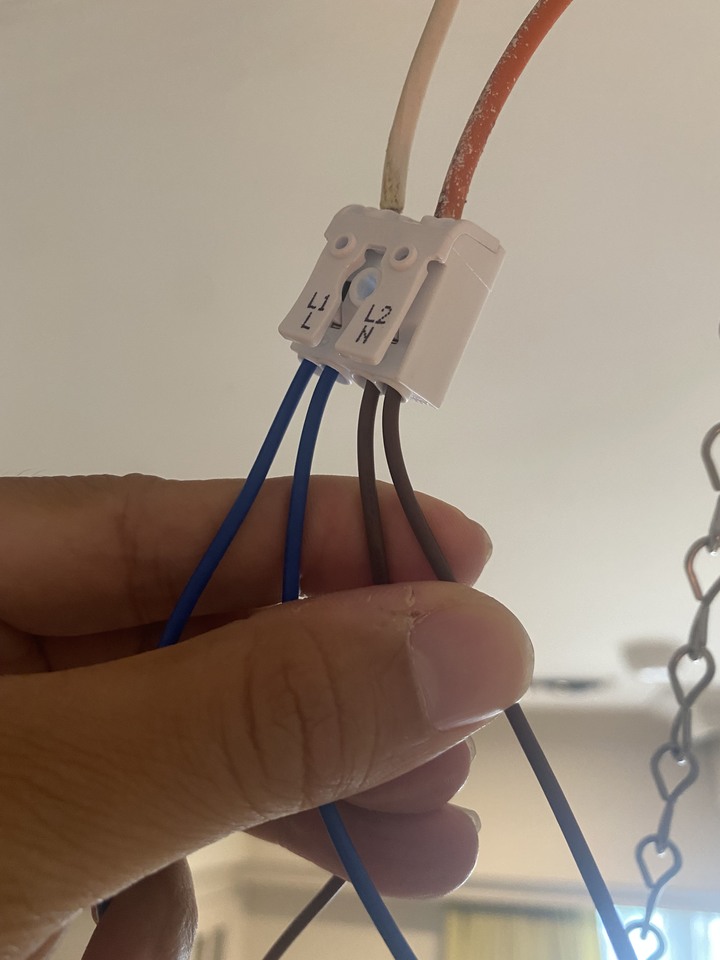

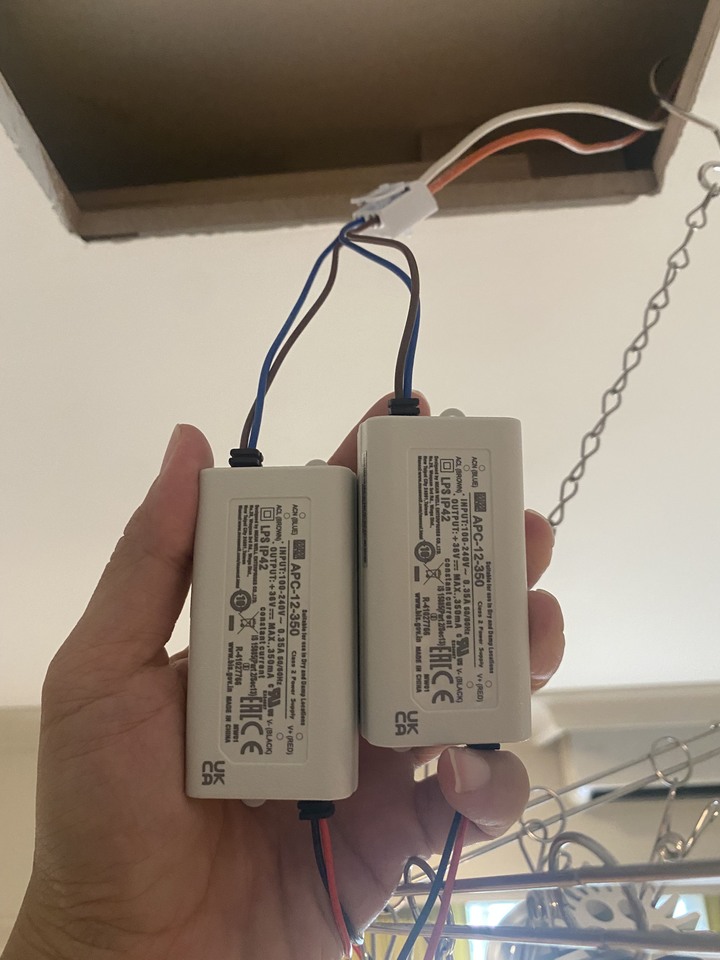

因為變壓器壞掉，廠商建議一個燈配一個變壓器，於是改成兩個崁煙各配一個變壓器

給它這樣接

崁燈兩個同時亮的接法請教

最後燈是有亮啦
但這樣的接法是對的嗎？
（有亮就是有接對嗎？）
崁燈兩個同時亮的接法請教

2023-07-28 18:44 發佈

文章關鍵字崁燈接法嚐試diy接線變壓器原師傅接法廠商最後燈燈配

jk300

jk300
個人積分：5586分
文章編號：87940762

5586分

2樓

2023-07-28 18:56

herotiger1234 wrote:
各位前輩好，小弟嚐試diy...(恕刪)

恩~
就降~

ye58024

ye58024
個人積分：858分
文章編號：87941496

858分

3樓

2023-07-28 21:52

要不然你想要怎麼接？

herotiger1234

herotiger1234
個人積分：6分
文章編號：87943114

6分

樓主

2023-07-29 10:36

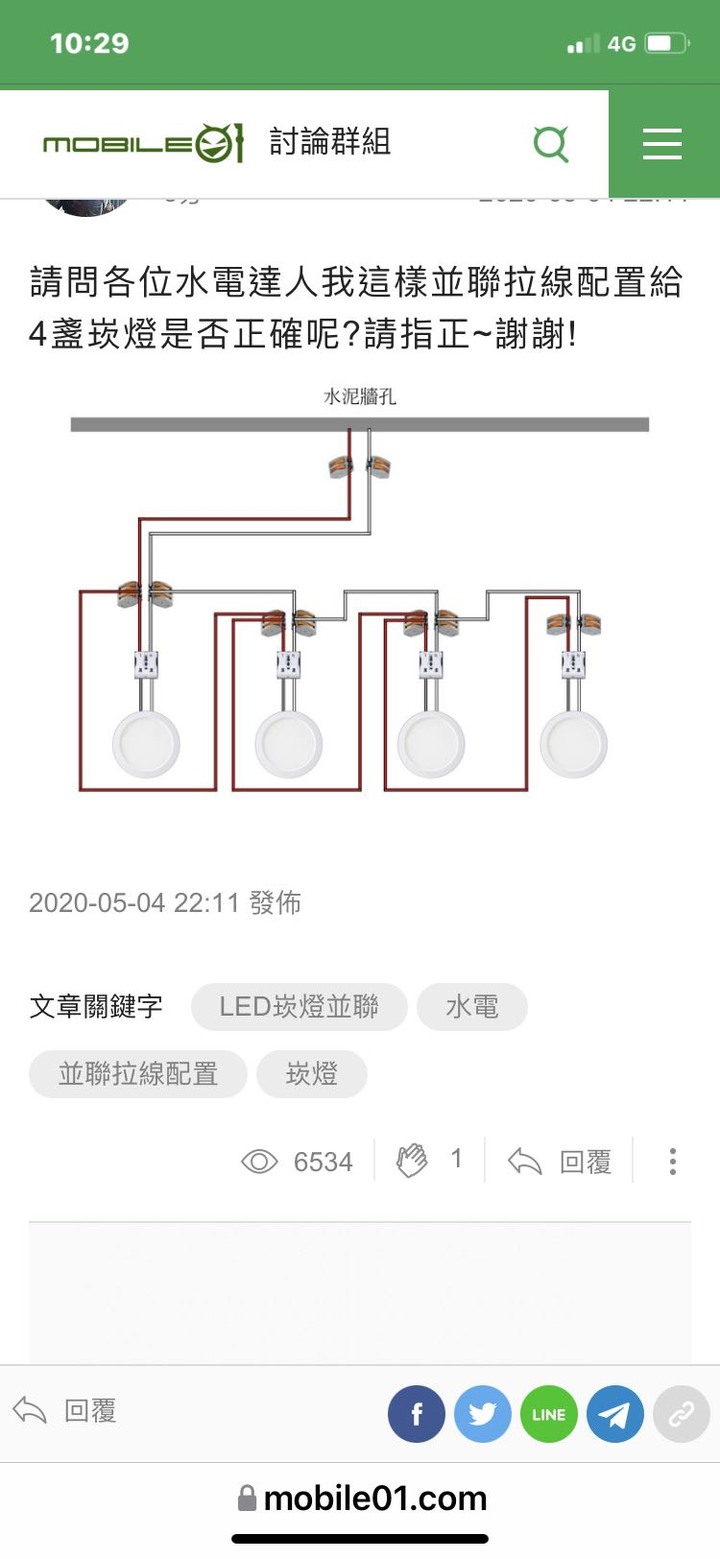

謝謝大哥們的指教，因為看了一些文章跟影片跟自己的接法不太一樣，才會如此困惑

https://youtu.be/0I5V5TuhrEE

jk300

jk300
個人積分：5586分
文章編號：87945285

5586分

5樓

2023-07-29 19:14

herotiger1234 wrote:
謝謝大哥們的指教，因...(恕刪)

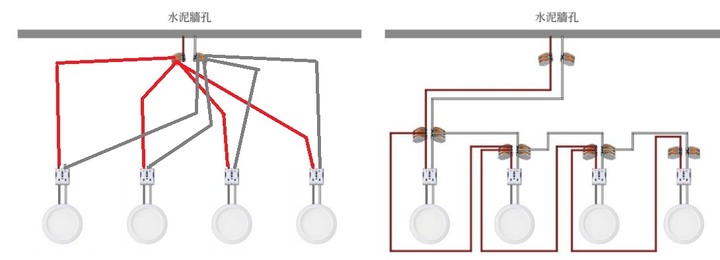

實際上就是並聯
———
他用小顆2～3孔的快接端子
看起來畫的較複雜
實際上的電線就不用拉太長
———
源頭直接用一個5孔的快接端子
畫起來也是一樣
但電線部分使用就比較多
都要從源頭拉一條長的
——
實務上
有的崁燈有附3+3孔的燈用快接端子
----
兩個是一樣的意思

---
由於變壓器輸入端沒有標誰是正負
它也是全電壓~110.220通吃
就不管咖啡.藍色誰插LN
--
真的要挑
一開始就要先用驗電筆
確認紅色是不是真的帶電
紅色去插L
白色去插N
由於咖啡藍色沒標示
只要各插LN就好

supertakuma

supertakuma
個人積分：128分
文章編號：87945443

128分

6樓

2023-07-29 19:53

電源：
L 要接紅線（火線）
Ｎ要接白線（水線）

２條咖啡色個人會接Ｌ紅線
２條藍色個人會接Ｎ白線（水線）

bannetyang

bannetyang
個人積分：820分
文章編號：87959758

820分

7樓

2023-08-01 11:16

新舊接法都對
差在變壓器輸出電流

舊變壓器的能推兩個燈
新變壓器的能推一個燈(所以接兩組)
