請教一下照片電具，一個電燈接兩個電燈要如何接？

gtrae86

gtrae86
個人積分：0分
文章編號：87697371

0分

樓主

2023-06-19 18:59

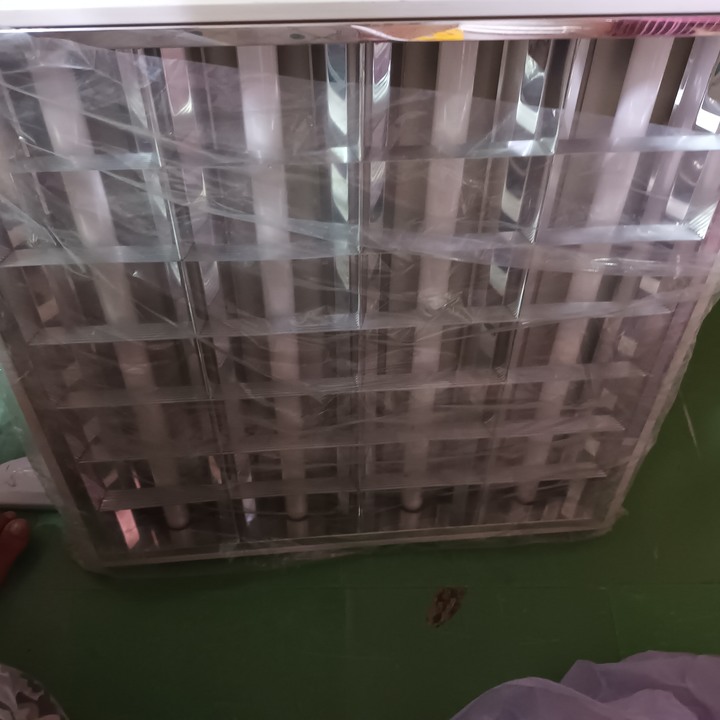

請教一下照片兩個電具一個電燈接到兩個電燈要如何接？照片是親戚公司汰換下來了燈具都是還能用希望有水電或是有照片燈具店家回答，因為怕接錯詢問一下
請教一下照片電具，一個電燈接兩個電燈要如何接？

2023-06-19 18:59 發佈

文章關鍵字電燈照片電具照片照片電燈具親戚公司

kfc1780

kfc1780
個人積分：1327分
文章編號：87711932

1327分

2樓

2023-06-21 20:31

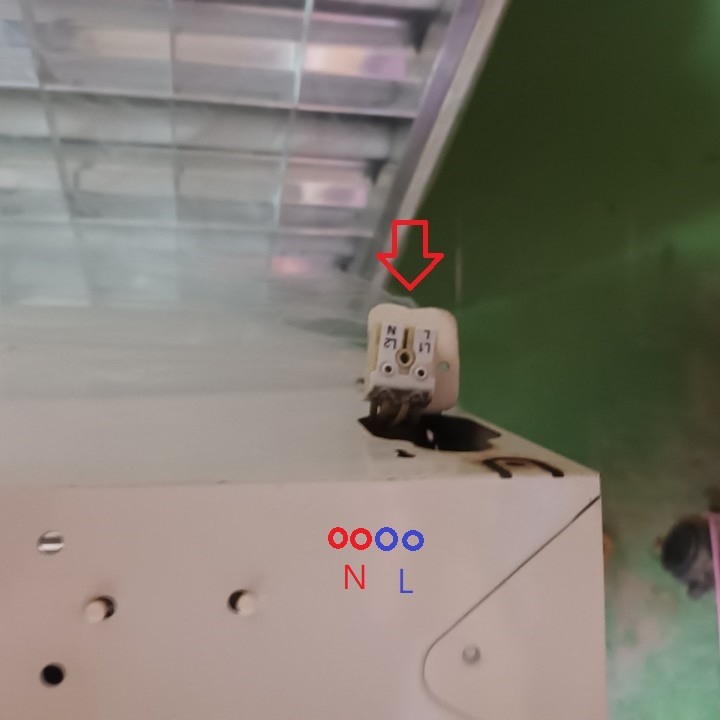

紅色箭頭角度拍一下，應該可以看得出分兩組，左右各兩個洞。
你接電源的時候一定是兩條線一條線接L，一條線接N(如下圖左上的白線)，兩條白線旁邊各多一個孔就是給你併聯到下一組燈具用的(棕藍那兩條是到燈具內部)。
下圖右上角是你裝一組燈具的時候，要裝下一組燈具就由空的那兩孔各拉一條線到下一組燈具插進去。

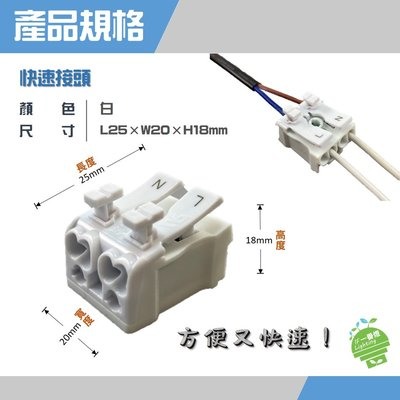

PS：早就換這種T-bar燈具換的不要不要的，一組燈具20分鐘搞定，還特地留了兩個這種電源頭(一條線插一個，免得插錯短路)，舊燈具拆線已後就插在電源頭，免得觸電，連電火布這種耗材都省下來不用。

PS2：你換下來的舊燈具都是T8燈管，耗電量比較高，沒意外應該是電子安定器，要改使用LED燈管得要會改線。

gtrae86 樓主

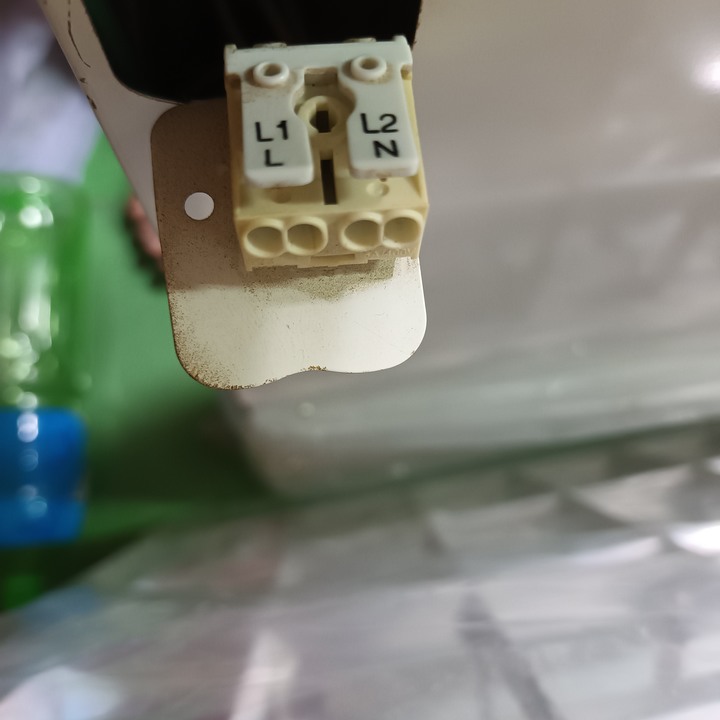

照片已拍照

2023-06-22 6:37

kfc1780

kfc1780
個人積分：1327分
文章編號：87713563

1327分

3樓

2023-06-22 7:43

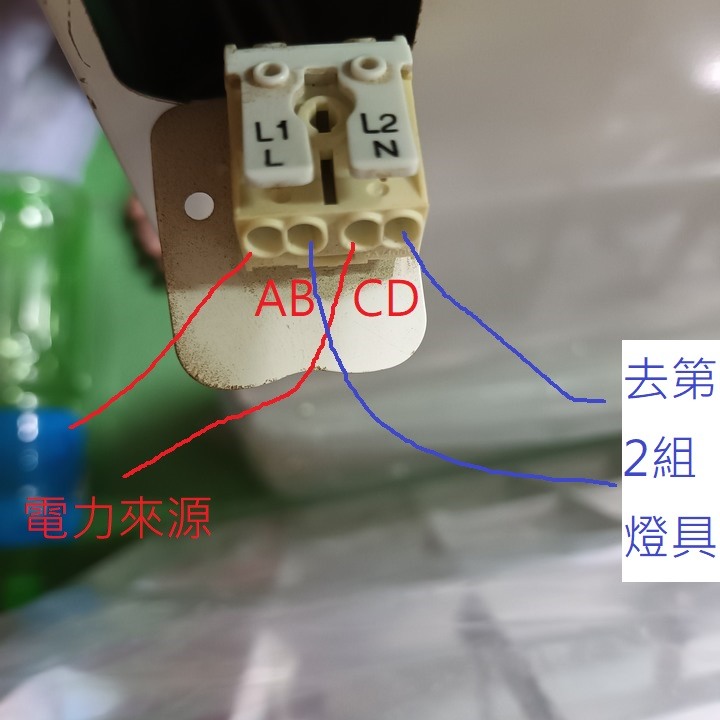

只要使用的話，照這樣接就可以了。

藍線到第二組燈具的話也是L(AB)、N(CD)兩邊各接一條線就可以了(要先剝皮再插進去，大概剝1.5cm)。
插好以後用點力往外拉，拉不出來就是接好了。

插錯要把線拔出來的話，上方印著L、N那兩塊彈片用力往下壓，就可以把線退出來了。

以燈具來說，AB是相通的，插一孔就可以了，另一孔就是給你到另一組燈具用的。
而家用電器都是兩條線，所以AB插一條，CD還要插一條。
當然，如果你把兩條線都插AB(CD)的話，那就等著NFB跳掉吧(沒跳更慘，揮修促)。
記得，沒把握的話要先關NFB再做。

gtrae86

gtrae86
個人積分：0分
文章編號：88805740

0分

樓主

2023-12-14 22:45

kfc1780 wrote:
紅色箭頭角度拍一下，...(恕刪)

我親戚之前也換照片T8傳統輕鋼架燈電燈具換T5輕鋼架燈電燈，但是接錯線紅線正白線負極全接L位置結果碰一聲整間跳電

gtrae86

gtrae86
個人積分：0分
文章編號：88805747

0分

樓主

2023-12-14 22:46

kfc1780 wrote:
只要使用的話，照這樣...(恕刪)

我親戚之前也換照片從T8傳統輕鋼架燈電燈具換T5輕鋼架燈電燈具，但是接錯線紅線正白線負極全接L位置結果碰一聲整間跳電
