請問110V Breaker 接線問題

deass
個人積分：142分
文章編號：87660530

142分

樓主

2023-06-14 8:16

小弟最近想在農地的電盤接一條延長線插座方便簡單用電,接線如圖,延長線黑色火線接到110V 的Breaker(20A),白色中性線接到N銅排,延長線上只有插了一台線鋸機,W數我忘了,線鋸電流約吃6A而已,所以應該不到1000W,但是線鋸一啟動Breaker 就跳掉,是因為啟動電流太大嗎?那這樣要怎麼解?將延長線裝到40A的總盤?請各位大大幫忙指導,感謝!!

2023-06-14 8:16 發佈

文章關鍵字 110V breaker 線插座接線問題農地電盤接線如圖白色中性線 breaker 1000W 線鋸

skycity51

skycity51
個人積分：1960分
文章編號：87660821

1960分

2樓

2023-06-14 9:01

你110V的BREAKER是漏電斷路器?
換成一般斷路器試試。
看你電箱還有空位，
直接加個一般的斷路器給延長線用。

siva01

siva01
個人積分：8447分
文章編號：87660838

8447分

3樓

2023-06-14 9:03

換成一般的斷路器。
延長線的線有點細。

deass 樓主

沒關係,延長線上用的電器不會超過額定

2023-06-14 12:40

wu1873

wu1873
個人積分：31分
文章編號：87661487

31分

4樓

2023-06-14 10:27

延長線的白線不能接在銅板上，要接在1p的漏電斷路的接點上。

deass 樓主

大大,不太懂,我延長線黑線已經接到漏電斷路器的接點了,白線要接在哪裡?

2023-06-14 12:42

tda123456

tda123456
個人積分：8682分
文章編號：87662124

8682分

5樓

2023-06-14 11:47

你接漏電斷路器,應該先了解其跳脫原理
銅排有接地,延長線不應接在銅排,會影響斷路器判讀

建議改用一般無溶絲開關

Eigen

Eigen
個人積分：18733分
文章編號：87662452

18733分

6樓

2023-06-14 12:34

九成九是你漏電斷路器的線路接錯

不會接，換一般的斷路器就好真心不騙

斷路器上的捲線是接到中性線上沒錯。

開關的兩條線則要接到斷路器上（這也是為什麼這種漏電斷路器難裝的原因）

這樣流出的電才會流回斷路器，才能判斷有沒有漏電。你沒流回，所以一流出就跳了

deass 樓主

嗯,我之前都是裝一般斷路器,漏電斷路器的還是第一次,應該有漏看接點

2023-06-15 8:13

s00701

s00701
個人積分：4029分
文章編號：87663585

4029分

7樓

2023-06-14 15:11

叫水電吧
漏電斷路器不是這樣接的

deass 樓主

原盤是水電接的,我自己是多接延長線

2023-06-15 8:11

ysc_kyy

ysc_kyy
個人積分：2514分
文章編號：87665066

2514分

8樓

2023-06-14 18:19

deass wrote:
小弟最近想在農地的電...(恕刪)

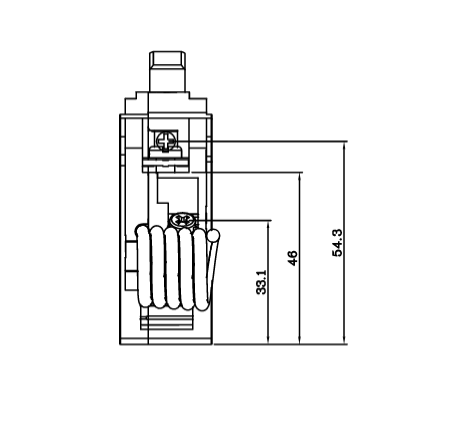

那顆NFB是帶有漏電偵測的，負載中性線要接在黑線端子下方另一顆端子上，不能直接接在中性線銅排。
請仔細觀察看看，黑線所接端子下方還有一顆端子.................

另外，要注意電源側中性線是哪裡來的？有些農業用電只供應單相兩線式220V，不一定是單相三線式。

deass 樓主

感謝,我有爬文找到了,應該是大大說的這樣,只是我還沒有去看實體,這種1P的斷路器的白線接點應該是在黑線後面,藏的很好.....XD

2023-06-15 8:12
