請教新增110V插座，可由雙切開關控制電源插座配線方式

lancer.ljc
個人積分：6分
文章編號：87659395

6分

樓主

2023-06-13 22:39

想請教各位前輩有關從電源箱無熔絲開關供給的110V(火線與中線性) 配線至接線盒

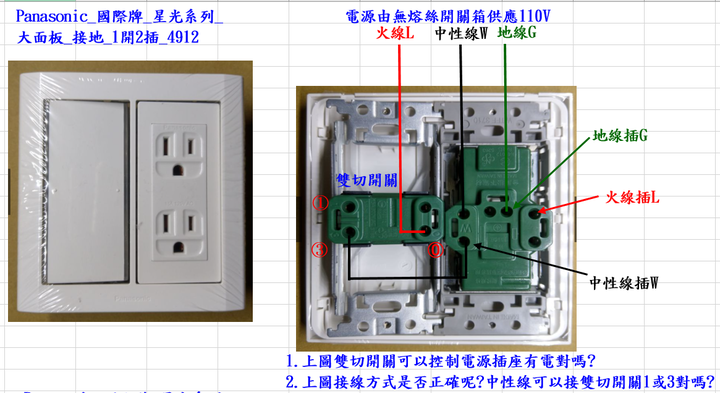

(1)此接線盒為國際牌_星光系列_大面板(接地_1開2插_4912)型式其配線方式是否與圖1方式相同可由雙切開關控制旁邊兩處電源開啟與關閉?

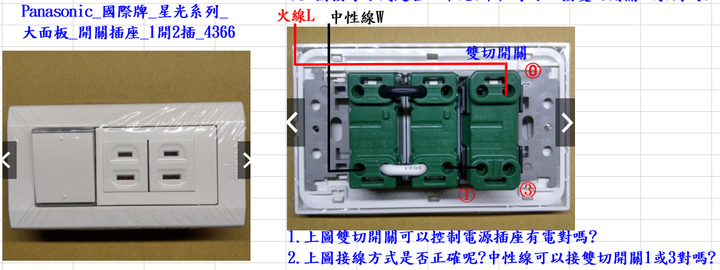

(2)此接線盒為國際牌_星光系列_大面板(開關插座_1開2插_4366)型式其配線方式是否與圖2方式相同可由雙切開關控制旁邊兩處電源開啟與關閉?
(3)上述兩處中性線接線位置在1或3 是不是都沒有關係?
先感謝各位前輩的解惑。

請教新增110V插座，可由雙切開關控制電源插座配線方式

2023-06-13 22:39 發佈

文章關鍵字電源插座配線方式配線 110V插座接線盒前輩熔絲開關供給方式配線方式火線電源箱

黑羽斷翼

黑羽斷翼
個人積分：38720分
文章編號：87659465

38720分

2樓

2023-06-13 22:49

lancer.ljc wrote:
想請教各位前輩有關從電源箱無熔絲開關供給的110V(火線與中線性) 配線至接線盒
(1)此接線盒為國際牌_星光系列_大面板(接地_1開2插_4912)型式其配線方式是否與圖1方式相同可由雙切開關控制旁邊兩處電源開啟與關閉?
(2)此接線盒為國際牌_星光系列_大面板(開關插座_1開2插_4366)型式其配線方式是否與圖2方式相同可由雙切開關控制旁邊兩處電源開啟與關閉?
(3)上述兩處中性線接線位置在1或3 是不是都沒有關係?
先感謝各位前輩的解惑。

中性線和地線照接

0火線

1或3跳線去插座的火線孔

你的圖..不管那一個..一開保證火花帶閃電

lancer.ljc 樓主

了解謝謝黑羽斷翼大哥說明

2023-06-13 23:10

tda123456

tda123456
個人積分：8682分
文章編號：87659490

8682分

3樓

2023-06-13 22:52

雙切開關主要是控制火線接通一或三
你一或三接中性線，會整個大跳電或是開關整個溶掉，也就你的線路短路了挖鼻孔

你要用雙切來控制插座電源
插座要先接好中性線
雙切出來的一或三的火線，在接到插座的火線即可

雙切可以控制開關通一或通三
要控制插座，你用一般單切就可以了
因為單切主要是切斷和導通

還有一個開關問題
就是你這樣接，你的開關是不會亮燈的挖鼻孔

所以你不用特意買會亮燈的開關

lancer.ljc 樓主

單切開關好像沒有標示編號我再找找圖看看...

2023-06-14 20:33

tda123456

蝦皮找「WTDFP 4366」有看到142元的，要免運，要等到618下單；你要的功能，只要是開關都能用，不一定要單切或雙切。

2023-06-14 20:40

阿呆徐

阿呆徐
個人積分：3351分
文章編號：87659603

3351分

4樓

2023-06-13 23:14

lancer.ljc wrote:
想請教各位前輩有關...(恕刪)

電的東西不能開玩笑....

非相關科系還是叫專業水電比較保險

DIY可以youtube上找"宅水電:或"水電老爸"都有雙切開關教學多看一下

lancer.ljc 樓主

好的謝謝撥空告知~

2023-06-14 20:32

分身回覆

分身回覆
個人積分：3478分
文章編號：87659733

3478分

5樓

2023-06-13 23:44

雙切開關可以用, 不必去換單切

lancer.ljc 樓主

另一種接線方式我備註起來感謝告知~

2023-06-14 20:32

黑羽斷翼

黑羽斷翼
個人積分：38720分
文章編號：87659815

38720分

6樓

2023-06-14 0:05

lancer.ljc wrote:

樓主
請問有圖二單切開關的接法一樣嗎?另接線後會亮嗎?

一樣

中性和接地照接

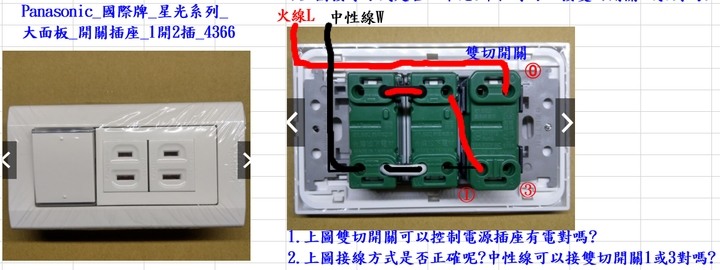

火線接開關的一邊..另一邊跳線去插座的火線孔

然後..開關不會亮

這和開關無關..而是線路的問題

你不信插個小夜燈在插座上

開時小夜燈要會亮..關時開關上的燈就會亮了

問題是這樣沒意義..

晨先生

晨先生
個人積分：151分
文章編號：87659894

151分

7樓

2023-06-14 0:27

你是要用雙邊同時能開關插座電源嗎

晨先生

雙切可當單切用只是開關的1跟3找一個洞接線就好，還是星光級的只有雙切。如果不會先用三用電錶歐姆檔測試一下

2023-06-14 20:45

lancer.ljc 樓主

嗯嗯收到謝謝晨先生大哥提醒

2023-06-14 21:47

ye58024

ye58024
個人積分：858分
文章編號：87660905

858分

8樓

2023-06-14 9:10

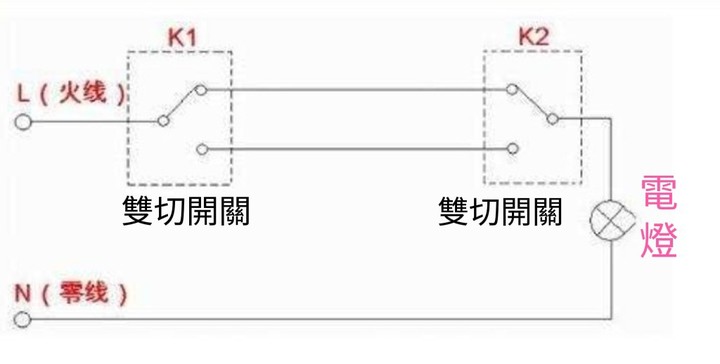

雙切用于不同位置開關同一盞燈或插座。
你需要的只是單切開關。

smd6055

smd6055
個人積分：4283分
文章編號：87661274

4283分

9樓

2023-06-14 10:01

你就記得一件事就都豁然開朗了
所謂的開關
就是把火線做斷通的動作
簡單說就是
火線剪開，剪開後的兩個頭，插到開關的兩邊
頂多就是常開或常閉的差別而已
。
然後正式一點的講法就是
牆壁出來的火線送進開關一邊，開關另一邊一樣火線（紅色）再接到插座的火線孔
此時插座的中性線跟地線都跟本來的接法一樣

lancer.ljc 樓主

感謝指點說明~

2023-06-14 20:30

伊森OP

伊森OP
個人積分：120分
文章編號：87661357

120分

10樓

2023-06-14 10:12

lancer.ljc wrote:
想請教各位前輩有關...(恕刪)

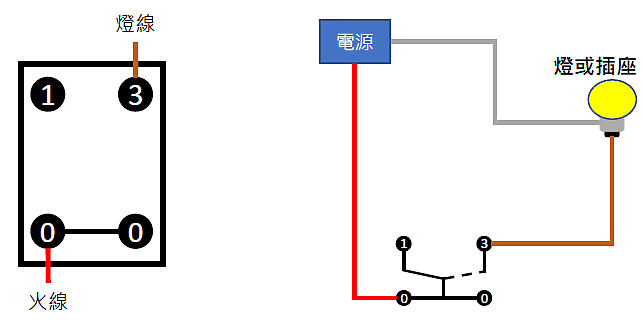

不用想得太複雜，國際雙切開關當單切用很正常，1或3其中一個孔位不要理他就好(當沒這個孔)

點我看大圖

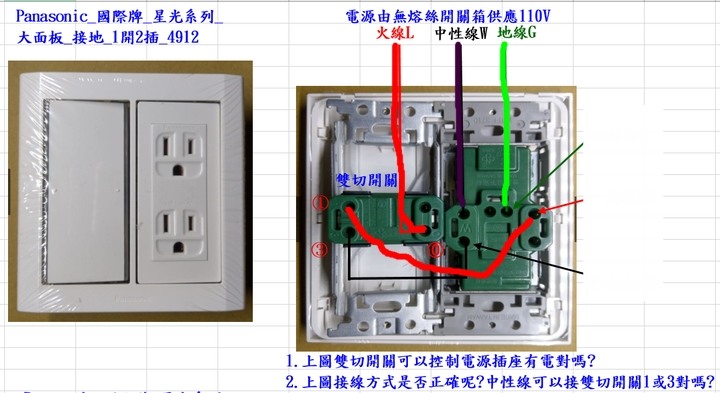

樓主第一張圖，把插座的火線拿掉就可以了，已經從開關過來一條火線了，不須再加火線，再加這條火線，如果是從電箱來，那就打開瞬間會很刺激，如果是跳到另一個開關或插座，那麼會變成圖中這個開關沒開，這個跳線的迴路也不會有電！
另外插座兩條中性線除非你要做跳線，要不然插一條就好(兩個孔是相通的)！

點我看大圖

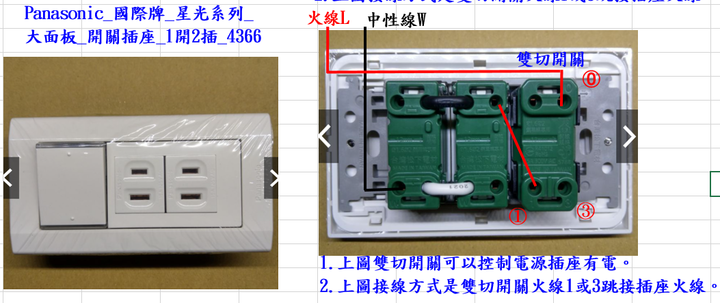

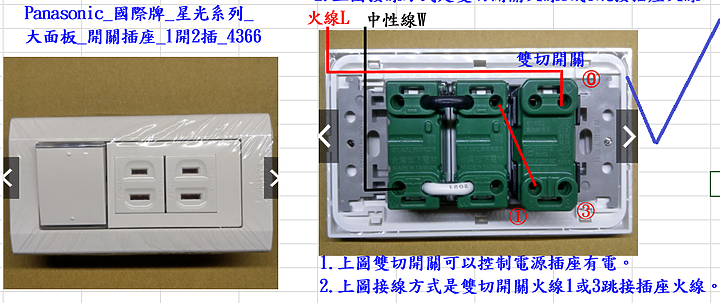

第二張圖接法沒錯~~

點我看大圖

伊森OP

單純以開關來說單切一定比雙切便宜，不過照你提供的兩個型號兩個開關都是雙切，就挑便宜適用的就可以~

2023-06-14 20:28

lancer.ljc 樓主

謝謝伊森OP前輩指點說明~

2023-06-14 20:29
