鐵捲門 與 HomeKit DIY :「Garage Door Control with Smart Plug」- Gen2

這次 2023 第二代(Gen2) DIY 的目標, 主要是想增加一個近端停止的功能, 要在 HomeKit Smart Plug 智慧插座的控制(往下)時, 按下原始的鐵捲門開關(或搖控器)的停止鍵時, 也是能停往鐵捲門的動作.

2020 第一代(Gen1) 連結

DIY 方法:

a. 準備材料,
1. 電磁開關 or Relay 兩組. (relay total NO x5, NC x2, Operation Voltage ~AC110V or 220V)
2. HomeKit 智慧插座兩個 (smart plug x2)
3. 線材/零件一些

b. Remote switch system 接好之後, 先單步測試, ok後, 再依個人需求, 自行輸入 "HomeKit 家庭 與 捷徑" 設定.

c. 新系統與原鐵捲門開關串接與接線的方法, (total line x4, black/red/green/white), 詳細請參考下面的接線圖.
1. 把原開關上的綠線拆下, 原位置串接至新系統的綠線.
2. 再把新系統的紅線, 串接回原開關剛才拆下的接點
(串接要點就是, 電源順序, 1.先過原開關. 2. 再過新系統)
(火線電源(原始的紅線)先過原開關)
3. 原開關上的黑線(up), 直接並接新系統的黑線.
4. 原開關上的白線(down), 直接並接新系統的白線.

Remote switch system 詳細接線圖與真值表:

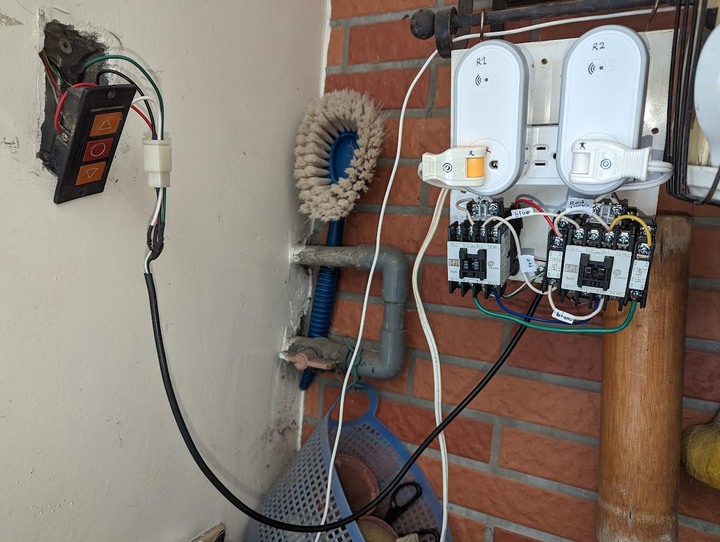

d. 完成圖:

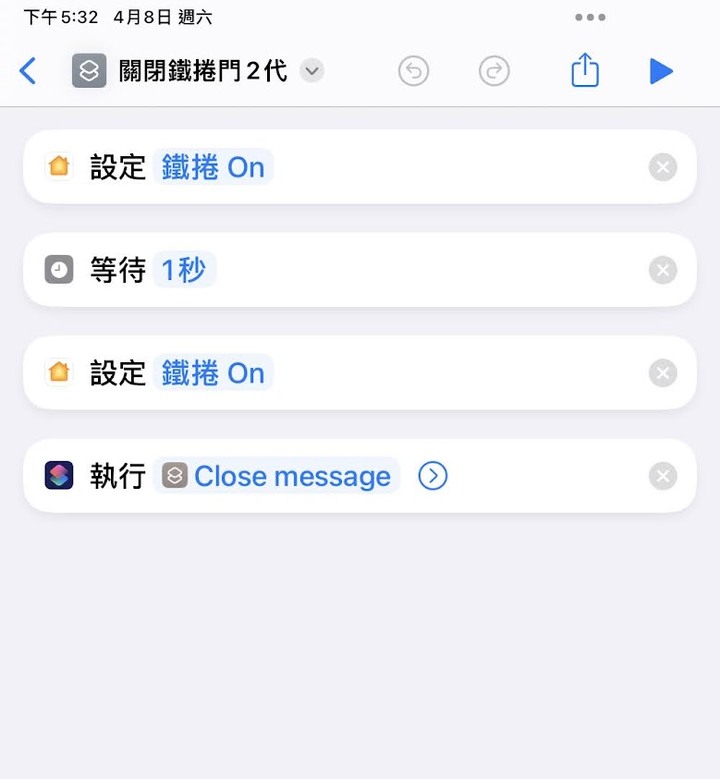

e. 捷徑設定參考:


down 測試影片:


up 測試影片:



片尾彩蛋:

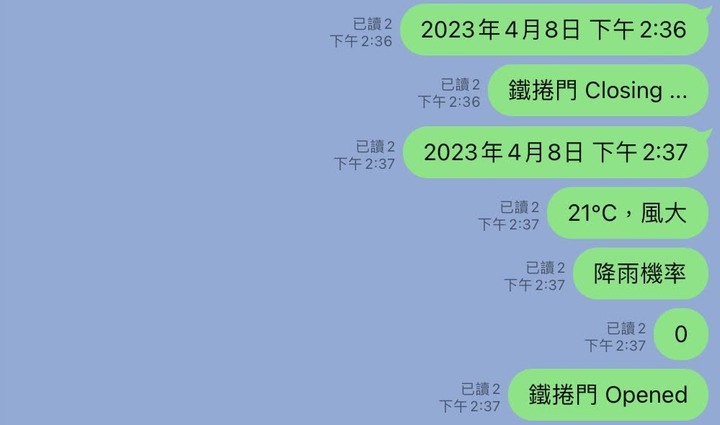

現在在 HomeKit 捷徑中, 可以再增加 line 的訊息傳送.
例如: 在打開鐵捲門後, 順便把天氣的資訊, 發 line 通知.
