易聯網接鐵捲門diy求助

不想犧牲一個遙控所以想用接主機的方式

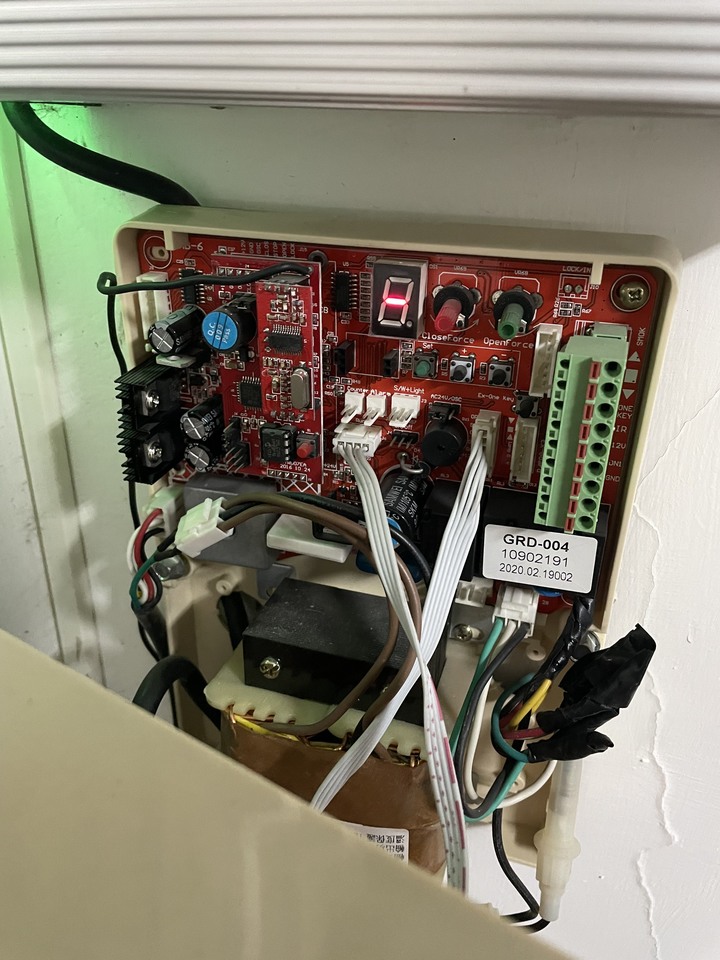

但拆開外殼看到主機板就矇了
跟版上教學的主機板對不太起來
想求助該如何下手呢

易聯網接鐵捲門diy求助

2023-03-30 7:24 發佈

文章關鍵字 DIY 版上文章教學易聯網鐵捲門主機板主機方式遙控版上教學

禾口日安

禾口日安
個人積分：1337分
文章編號：87161512

1337分

2樓

2023-03-30 7:46

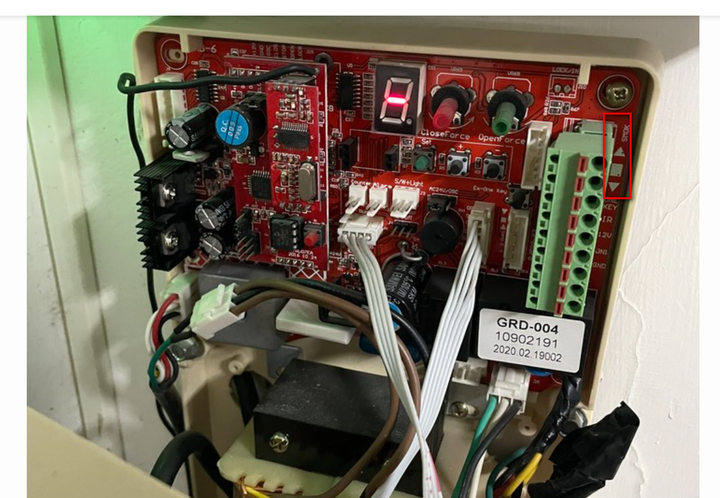

沒看錯的話應該是接這附近的pin . 因為沒看到com 位置. 不是太確定. 建議用杜邦線先測試一下. 我之前是付錢請原廠來看一下, 配個遙控器順便告訴我接線的位置. 原廠工程人員整天在弄這些設備, 更清楚接線位置.

分身回覆

再往下一點有一個GND 就是了

2023-03-30 9:49

摳囉摳囉樓主

分身回覆想請教後續該怎麼處理呢

2023-03-30 12:25

todu

todu
個人積分：915分
文章編號：87162184

915分

3樓

2023-03-30 9:18

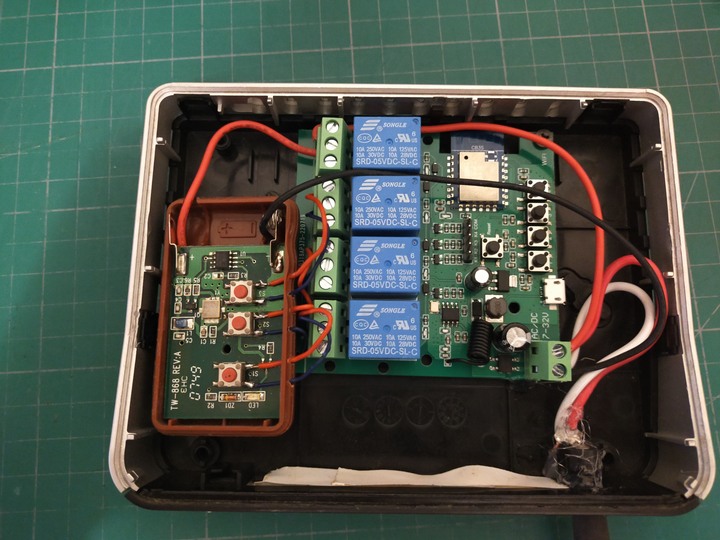

還是接搖控器方便，也不會不小心把主機弄壞，網拍找看看有沒有便宜的二手搖控器

摳囉摳囉樓主

我沒有焊接工具跟技術所以比較沒辦法

2023-03-30 9:49

subwork

subwork
個人積分：37分
文章編號：87164093

37分

4樓

2023-03-30 12:49

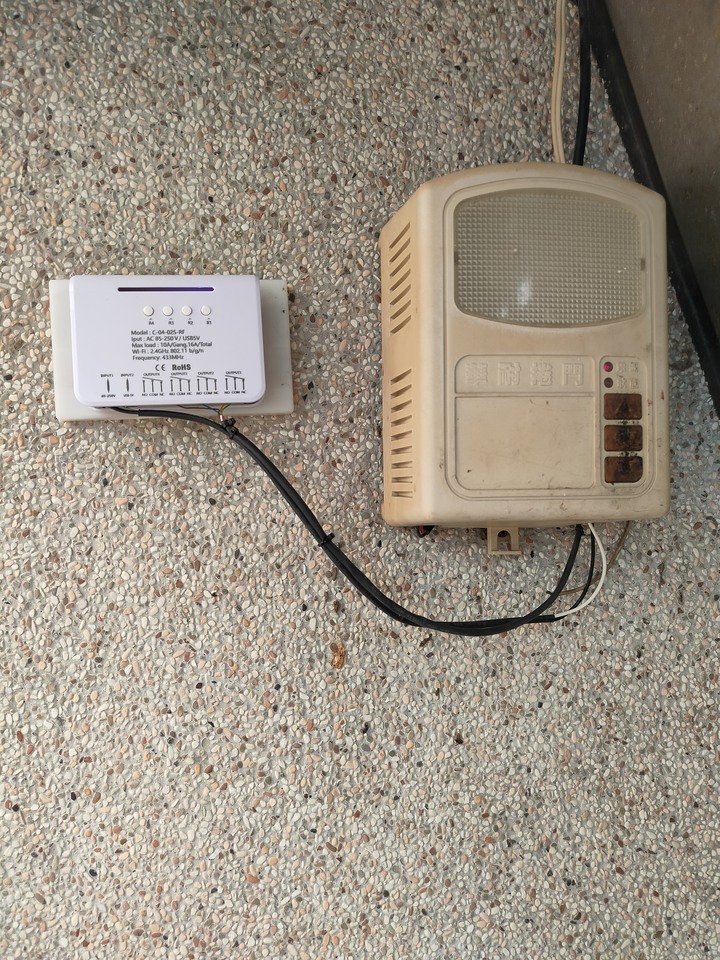

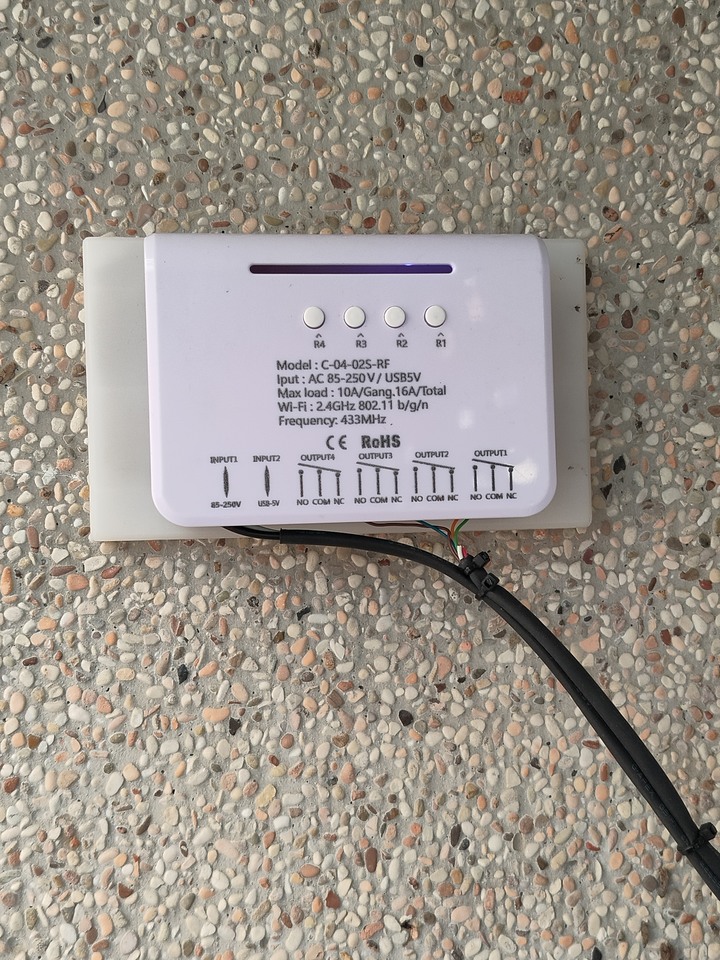

請參考

分身回覆

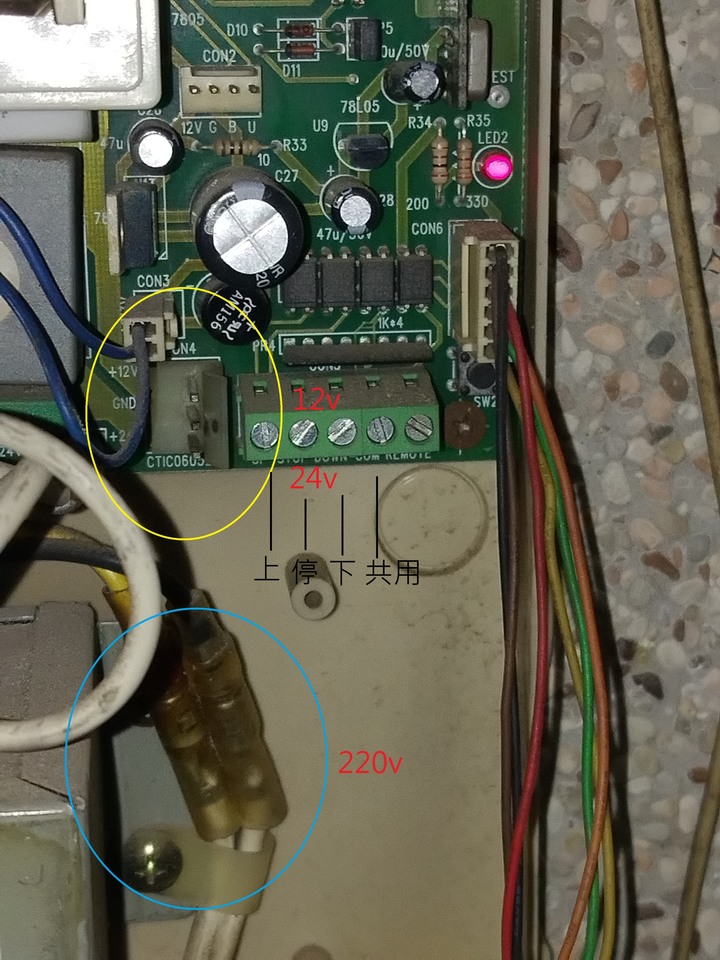

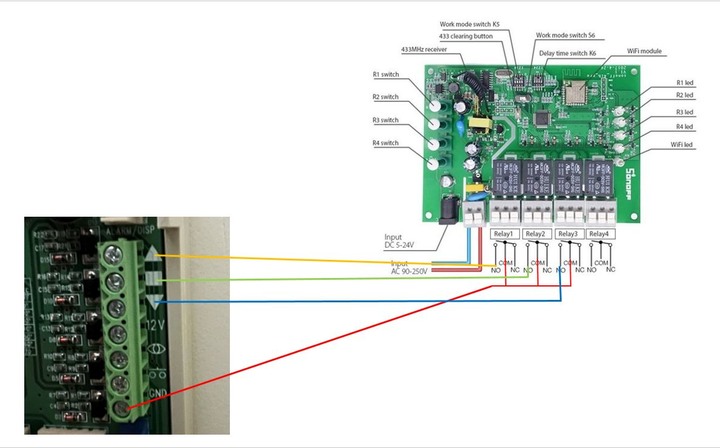

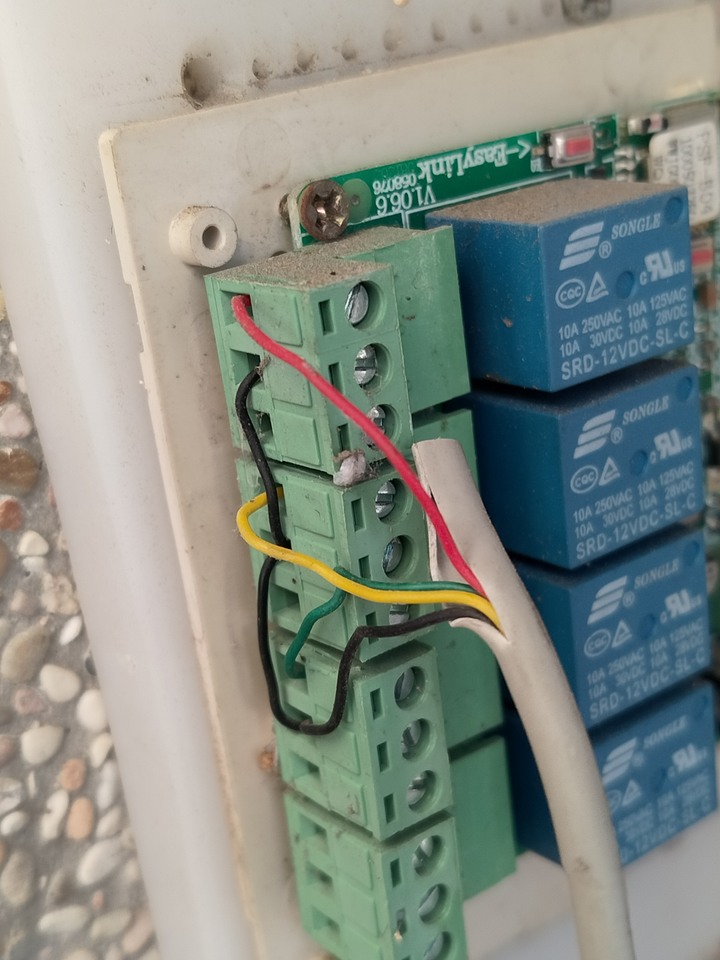

不用管7個點還是9個點都是一樣的意思, 圓孔對應PCB上的圖示插線即可以, 你的主板不須鎖螺絲, 電線直接進孔內, 要退線時, 用一字起插圓孔旁邊咖啡色, 壓一下就可退線

2023-03-30 13:15

禾口日安

您真是太佛心了. 連接線方式都畫好. 造福很多想碰卻不知道該如何下手的苦手. 感恩. 五分送上

2023-04-19 16:06

Eigen

Eigen
個人積分：18743分
文章編號：87164812

18743分

5樓

2023-03-30 14:15

※從主機下手會比從搖控器下手簡單/正常。

一、你要先知道『按鍵』的運作方式。

是和傳統鐵門一樣的開關（上 NO 下NO 停NC）

還是自定義的開關。

要有先開關線路的接法，才知道外掛WIFI 控器的要怎麼接

二、只有要三組以上 RELAY 同時有 NC /NO 功能的控制器就能操作

APP 的方便性還比較重要。

因為一般都是 ALWAY ON/ ALWAYS OFF ，不一定有按壓的功能，這變成你在操作時，要按兩下，RELAY 才會按下、再釋放。

網路上有專門FOR 鐵捲門用的，幾百元就有了
