這一次我要加上一個, 鐵捲門防壓的DIY, 是利用超聲波感應, 實現無接觸式的偵測, 再來控制遙控器的停止鍵而作動,
簡單的說, 就是超聲波感應(就像倒車雷達的原理), 若進入了我們設定的安全距離(例如10~30cm), 就立刻停止鐵捲門.
DIY 方法:
a. 準備材料, total cost 約 NT$500

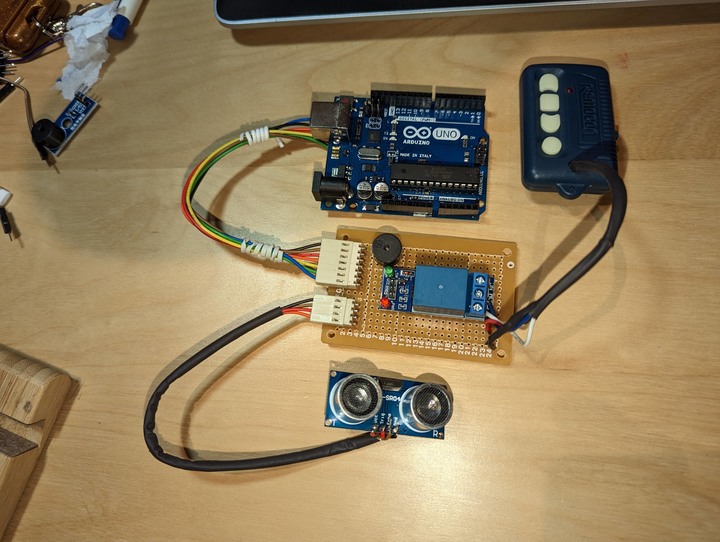

1. Arduino UNO board x1
2. Relay x1. (relay, 5V control NO/COM)
3. 無源蜂鳴器 x1
4. HC-SR04 Arduino x1 (超音波感測器)
5. 原來的鐵門遙控器 x1
6. 線材/零件一些
7. 7V~12V DC adapter x1 (100~200mA)
b. 連接電路圖
c. 使用 Arduino 原廠的免費環境, Arduino IDE download control code
about reference code, if need it please tell me feel free
1. main.c
2. audio.h

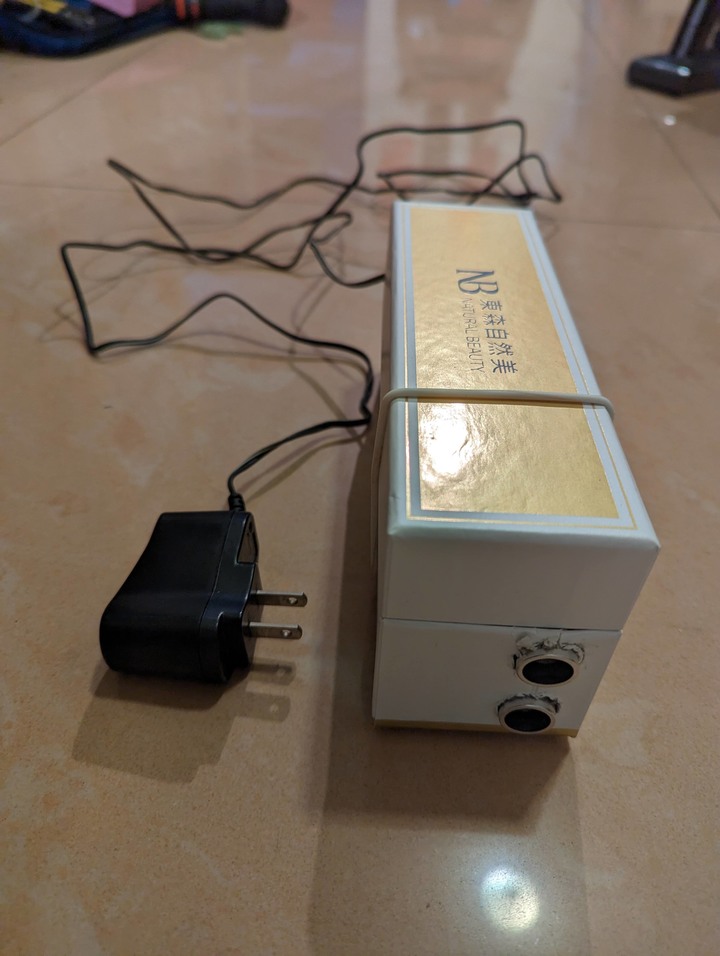

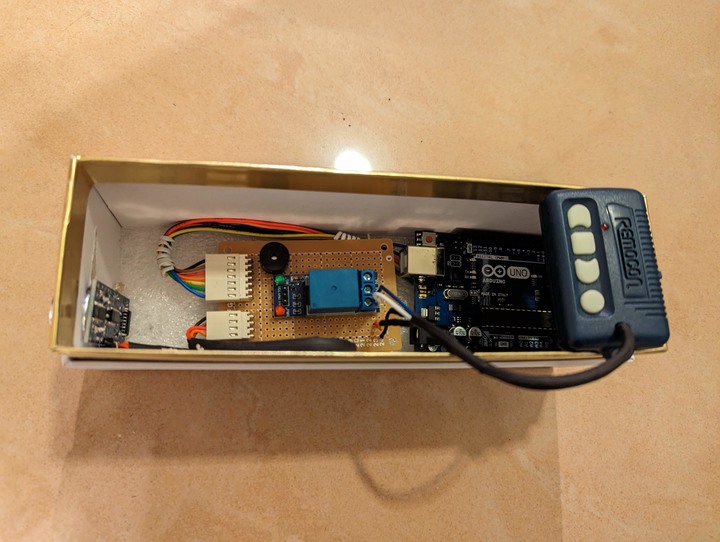

d. 組裝
e.測試影片
