電熱器無熱風有冷風bug,請教如何下手呢?

電熱器無熱風有冷風bug,請教如何下手呢?

電熱器無熱風有冷風bug,請教如何下手呢?

電熱器無熱風有冷風bug,請教如何下手呢?

電熱器無熱風有冷風bug,請教如何下手呢?
電熱器無熱風有冷風bug,請教高手如何下手呢?


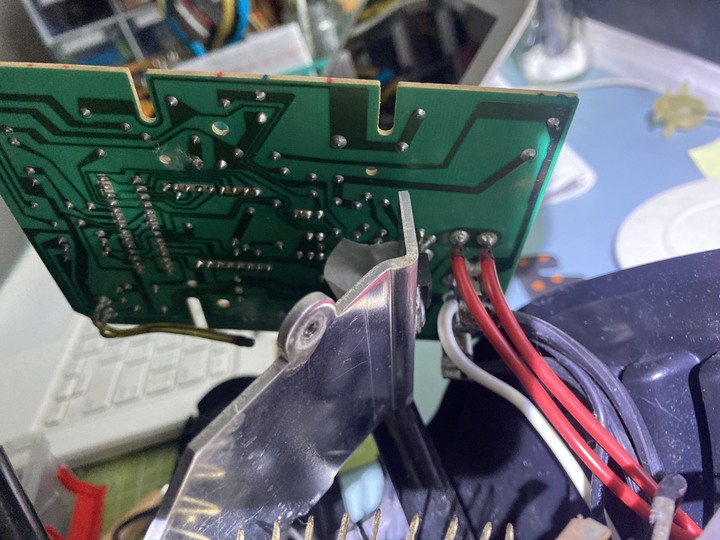

目前 問題應該就在 溫度偵測 到 CPU 到 TRIAC 一路

已知
1. bapass TRIAC, 熱風OK
2.
TRIAC不拆板的情況下(AC110 未插電),
我曾用兩台電表測試,一台觸發一台量測T1T2間電阻值為0,交換電表甚至為負阻值(我還搞不懂)
T2和Gate間電阻值約1500歐姆
以上合理嗎? TRIAC還正常嗎?

請問
1.TRIAC需要拆下測試嗎?怎樣測試可確保TRIAC 正常?因不知CPU如何觸發TRIAC(4種中的哪一種?)
2.示波器才能抓TRIGER信號嗎?
3.溫度偵測會影響CPU啟動TRIAC導通加熱嗎?因這會讓debug更複雜(我沒程式和硬體線路)
4.目前面板顯示器有點錯亂或不完整,但四個按鍵都能正常detec,溫度迴路是怎麼偵測的?
先說聲謝謝囉!
2023-01-30 12:04 發佈

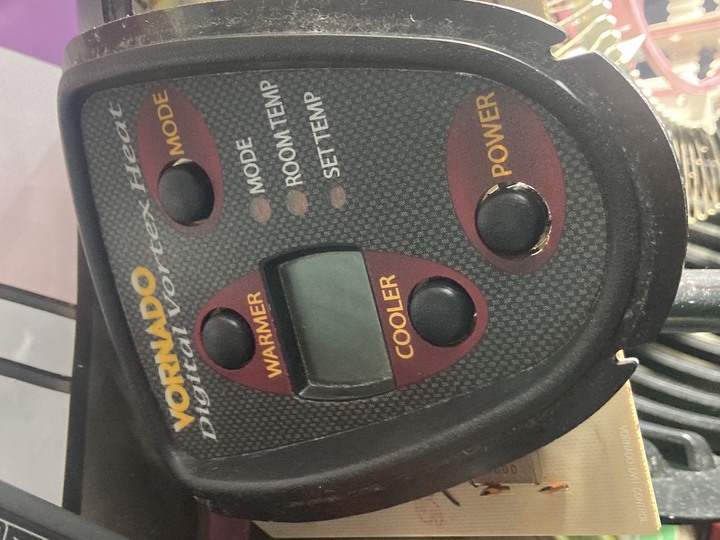

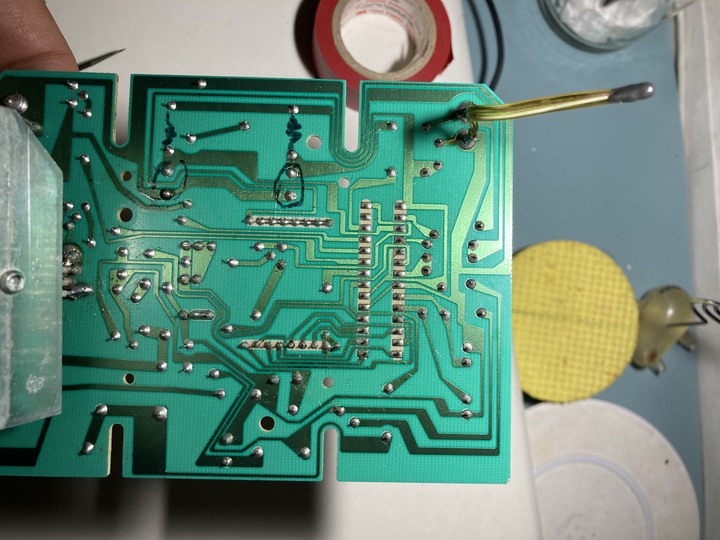

溫度就是你圖 3 pcb 下方,鍵盤那兒,有一個 NTC 電阻!

可能是那一個電阻錯亂了! 使系統認為目前的溫度偏高,所以不開啟加熱!

只是 ntc 的規格範圍很大! 若是你那元件沒有特定的編號,可能找不出對應的值!

若是你的 LCD 面版可以顯示環境溫度的話! 你可以試著用 5k , 10k , 20k , 50k , 100k 電阻取代那一個電阻!
看看那一個會使顯示 25 度 (因為常用的 ntc 是以 25度為測試標的)

找到對應的電阻值,就可以找相近的 ntc 來測 例如 50k B3950 看看

=============================================
另外你說 LCD 亂點,除非有冷銲! 要不然這個應該不會有 "亂點" 的情況! 也許那一個 mcu 內的 rom 有錯亂。若是這樣這東西建議你放棄吧!
傻綠班的鴿 8:17 ━━━━━━━━●━━━ 14:50 ⇆ㅤㅤㅤㅤ◁ㅤㅤ❚❚ㅤㅤ▷ㅤㅤㅤㅤ↻
禮誠工作室 wrote:
溫度就是你圖 3 pcb...(恕刪)

太棒了!太感謝了!
大大給了我測試靈感,
有空用吹風機加熱NTC來檢視 ROOM TEMP,若是隨其起舞,這一部分應該正常,
若不變,就是問題。應該能排除一些虞慮!
另外,如大大所言,用100K可調電阻應該有機會找到相近規格的元件

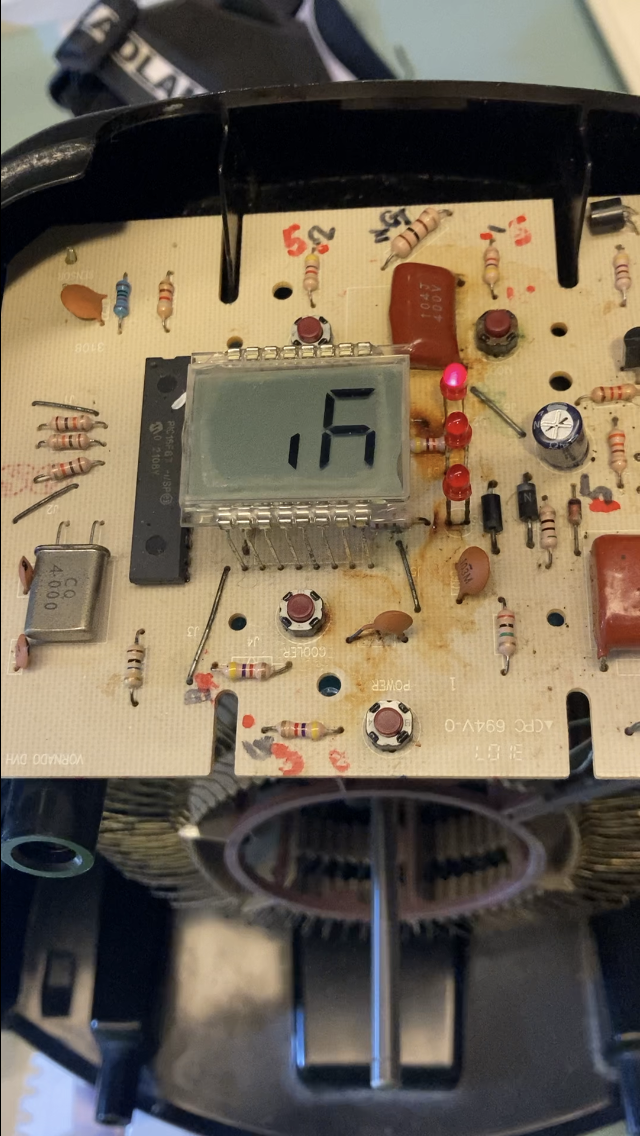

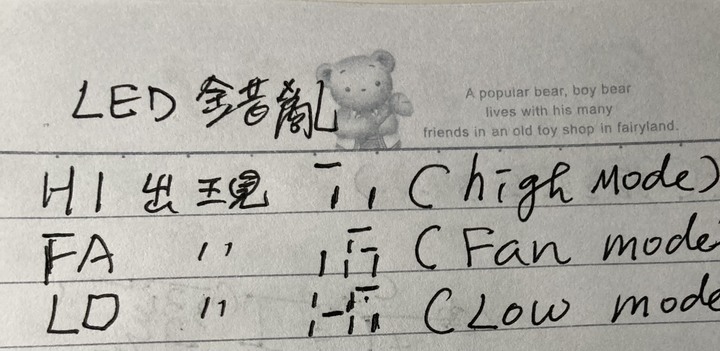

另LED錯亂如下圖,我以為只是LED元件問題,沒想過是ROM問題說



feynman3688 wrote:
太棒了!太感謝了!大...(恕刪)


用你那一些顯示的段,推不出來 ic 是否還在正常!

建議先把 ic 和 lcd 的接腳,先重新補銲一下! 看看能否正常! 因為 lcd 的引腳是和 ic 直接連的! 所以若是連接正常,但是顯示還是不對! 那就考慮是否要接著修了!
傻綠班的鴿 8:17 ━━━━━━━━●━━━ 14:50 ⇆ㅤㅤㅤㅤ◁ㅤㅤ❚❚ㅤㅤ▷ㅤㅤㅤㅤ↻
禮誠工作室 wrote:
用你那一些顯示的段,...(恕刪)

你的判別點很棒!只是要動烙鐵就覺得累,要拆解更多,怕拆壞了難交代,東西不是我的,哈哈!
對了,我看PCB上有黃色水痕,有些腳還好像生鏽了,應該遭過水患,是否可能受損?

4 個按鍵都能正常detect且輸出正確的紅色LED,我猜是LED面板壞了(串或並聯到CPU我還沒搞清楚硬體,我看LED面板有16 pin應該是並聯到cpu,類似兩個LED七節燈管)

請問大大,PIC16F872憑藉NTC如何得知目前溫度(ROOM TEMP)的?
是透過量測分壓電路經ADC,然後查表(放在EEPROM或程式內建)嗎?

查表後顯示在面板上的ROOM TEMP,同時比較ROOM TEMP and SET TEMP
若ROOM>SET TEMP ,CPU 啟動 BTA16(TRIAC)即加熱電熱絲,
反之,斷電
所以若能讀出SET TEMP /ROOM TEMP應該有機會釐清一些狀況
對了,目前按WARMER/COOLER key,面板會顯示對應的數字變化

綜合以上,猜可能是
1.溫度量錯了(check元件及其迴路)
2.溫度查表錯誤
3.CPU/對應的加熱pin/電路 故障
4.BTA16掛了

feynman3688 wrote:
你的判別點很棒!只是...(恕刪)

feynman3688 wrote:
你的判別點很棒!只是...(恕刪)


NTC 使用分壓電路,來產生不同的電壓 (例如 10 度 2.8v , 30 度 1.0v ....) , 這個要看其電路上元件去反推!

然後 mcu 抓取 adc 的值,反算目前的溫度如何!

這個除非廠家才知他們的推論函數計算為何! 因為 pic 自帶 rom , 所以若是出錯也是有可能!
傻綠班的鴿 8:17 ━━━━━━━━●━━━ 14:50 ⇆ㅤㅤㅤㅤ◁ㅤㅤ❚❚ㅤㅤ▷ㅤㅤㅤㅤ↻
禮誠工作室 wrote:
NTC 使用分壓電路...(恕刪)

謝謝!大大一定遇過pic出過類似的問題才會這麼猜測

如果能把顯示面板修好(或外接2個七節燈管)就好了(3個紅色LED燈是正常的),就可看到系統信息了,是否因為這樣,你才猜測pic出問題呢?
可我還真不知如何下手最快呢?也不知道顯示面板型號 (我上網找不到,先另外發文問問)

也就是說,display看起來和加熱無關,卻可一窺pic及溫度感測器正常與否

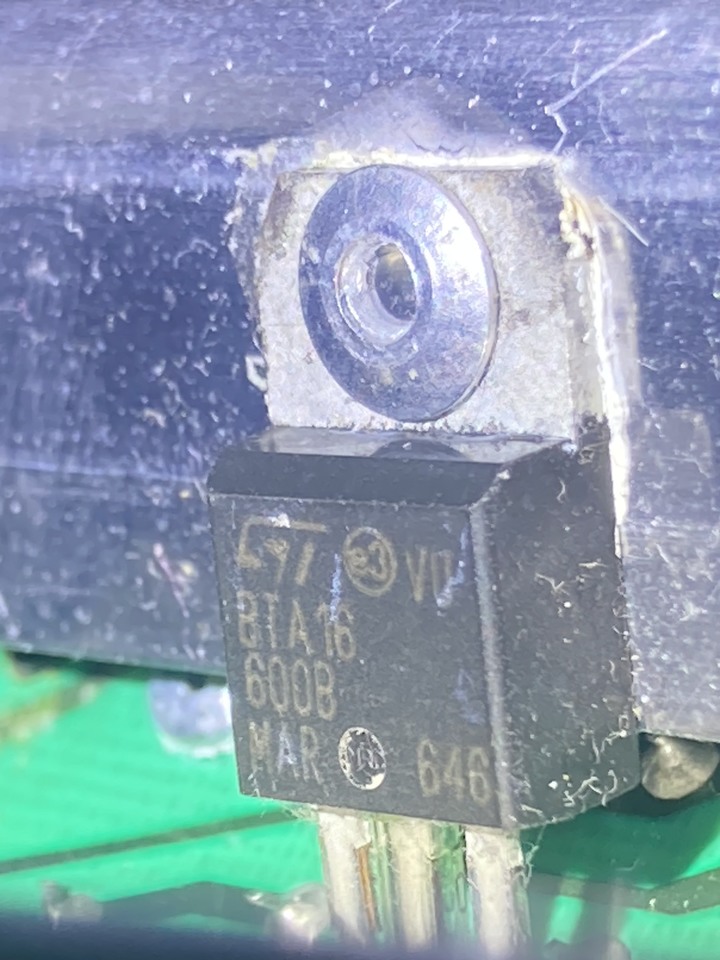

既然好不容易拆下主機板,我應該會改用燈泡測試BTA16(亮不亮一看就了,熱不熱難判別),必要時再切割PCB獨立BTA16(解焊太累了)
....
看哪個容易做測試
就怕壞掉的不是單一零件,而是一整串,或PIC亂成一通,哈哈
禮誠工作室 wrote:
NTC 使用分壓電路...(恕刪)

大大,有更新進度了,請看
https://www.mobile01.com/topicdetail.php?f=335&t=6735127&p=2#86794144
