開關想改回雙切,但看不懂目前的配線。

開關想改回雙切,但看不懂目前的配線。
想請教各位,這陣子因為想換成panasonic advance的開關,
想起之前裝修時,因為玄關雙切有問題改為單切,
但住了這幾年的經驗,實在發現很不方便,想這次改回來,
打開開關盒後,發現接法真的很怪。

1.原本編號3的開關盒裡是二個3路開關,各別為玄關燈及客廳燈的雙切。
裝修近完成時才發現,編號1開到某一檔次時,編號3那邊控制玄關燈無效,
當初師傅搞不定,後來就想說算了,編號3改為只與客廳燈雙切即可,
故拿掉一個3路開關,編號3目前僅有一個開關。
但最近看了某YT影片才發現,當時有可能根本就是編號1的開關是故障的。
(印象當初師傅沒有換其他開關交叉測試)。
2.編號2跟編號3雙切客廳燈目前是正常運作的。
3.編號1有確認,藍線是通電。

研究了老半天,看不懂編號1跟編號3的配線方式,
目前預計全室所有的開關都會更換,編號3也會再增加開關,
請問有人知道編號1跟編號3要如何配線才能達成原有的規劃,
也就是編號3二個開關可以各自負責玄關燈跟客廳燈的雙切。
再幫忙解惑,感謝。

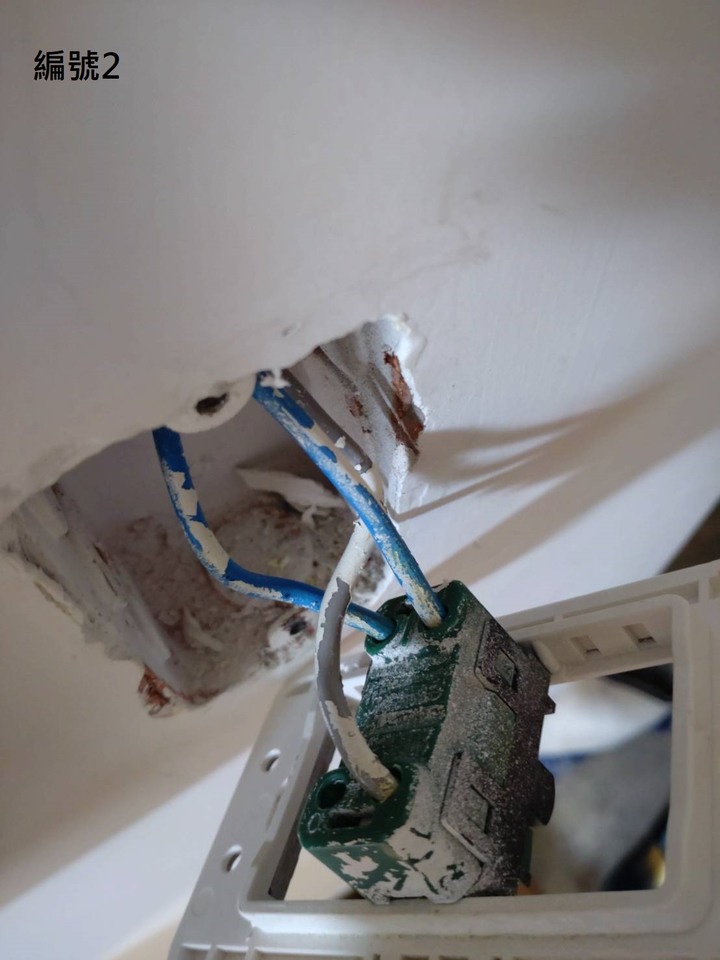

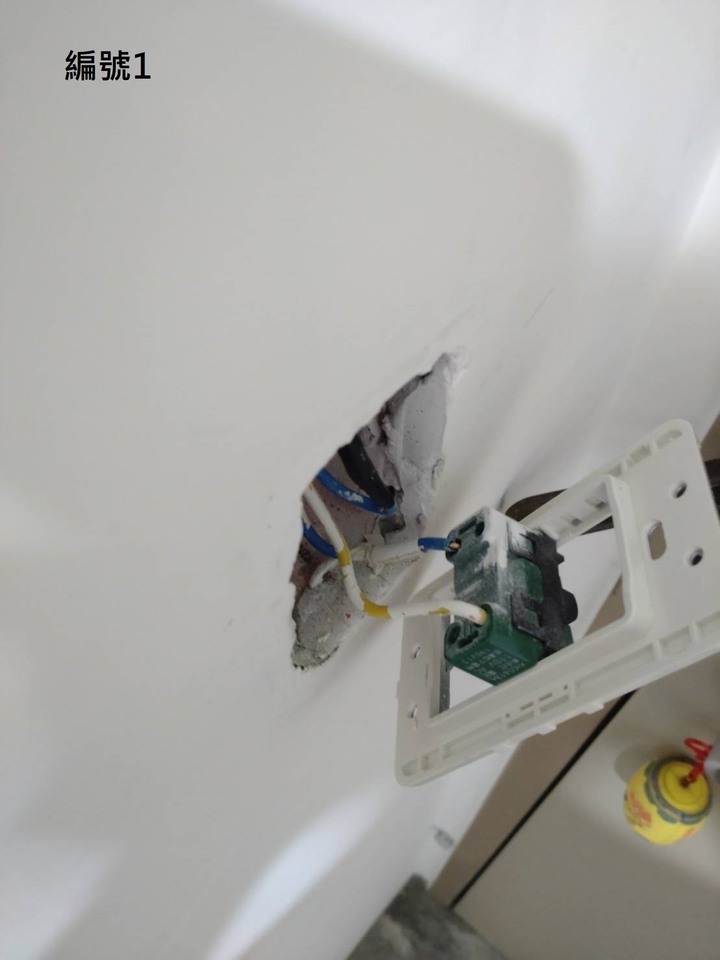

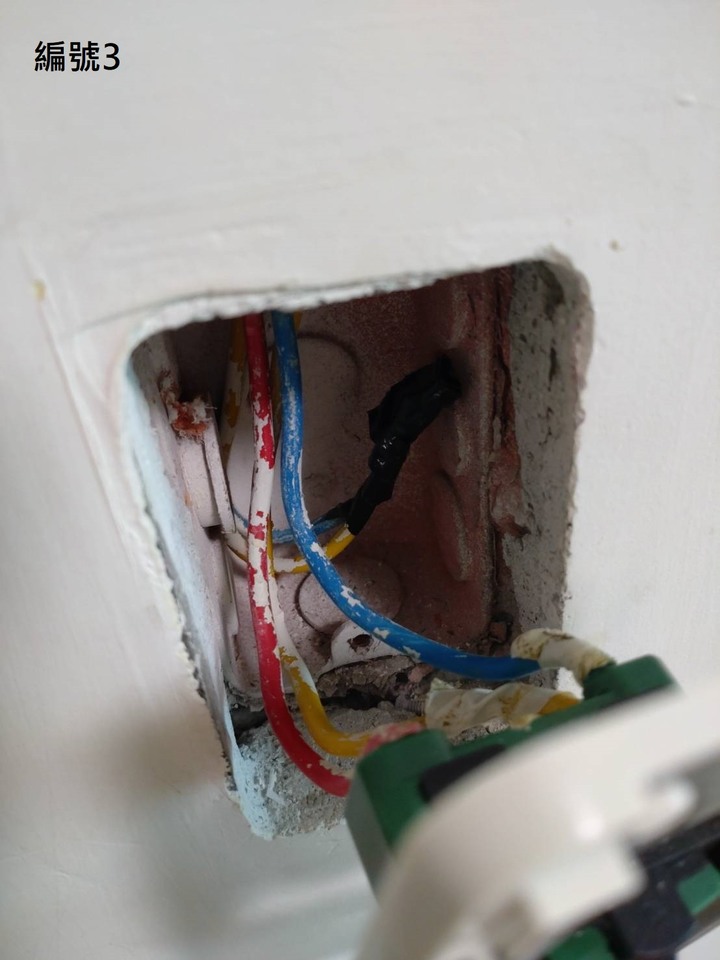

補充編號1至編號3照片
開關想改回雙切,但看不懂目前的配線。開關想改回雙切,但看不懂目前的配線。開關想改回雙切,但看不懂目前的配線。
2022-11-21 12:10 發佈
第1點所說,編號一開到某檔次??兩個雙切開關就最多4個組態。 還是他用非正統配法(kz阿斯)

這兩點怪怪的
2.編號2跟編號3雙切客廳燈目前是正常運作的。
Ans:但這兩個開關所用控制線顏色卻不一樣? 2是藍藍,3卻是藍黃?要查看看或是拍照看看,不然有可能就如上面說的師傅用kz阿斯(非正規配線)

3.編號1有確認,藍線是通電。
Ans:使用工具是驗電筆嗎? 若可以使用三用電表量線會比較準,管路中電線太密集,驗電筆都會叫。
tyleryeh2002
tyleryeh2002 樓主

補充第1點,當初的情況印象就是編號1,若是開的狀態,編號3的開關都OK;但若編號1是關的狀態,燈就關掉,編號3開關無論如何開關,燈都不會亮。補充第2點,編號1藍線,我只是手頭有驗電筆驗一下,謝謝。

2022-11-21 13:54
看了你補充上面回文,

編號一,洞裡應該還有一條線,

三條才能是雙切的功能!


(我有做三切功能,第三切是手機開關!)
等那一天,利益不是人的主要目的,那麼我才會被別人說服....................
線色目前與樓主提供的資訊以及接線狀態是對不上的,不是控制線被中間接過(先前的異常也有可能是某一條控制線中間接頭鬆脫),就是還有一個開關被藏起來了,所以還是得把開關盒內的線一根一根量清楚,找一個三用電錶來量會比較準,不然依照現有條件只能用模擬、猜想的,沒有絕對的答案。

盒內的哪幾根線是互通的要先量出來,再來量火線是從開關3的方向來還是從開關1、2的方向過來也要量好,一切清楚之後,那接線就是5分鐘之內的作業了。
tyleryeh2002
tyleryeh2002 樓主

感謝建議,我也是看了覺得接線狀態跟線色都搭不起來,整個看不懂。看來還是要找專業的水電來處理了,這已經超出我DIY的範圍了。

2022-11-22 8:22
