家用透天電熱器手機遠端遙控及定時開關安裝經驗分享

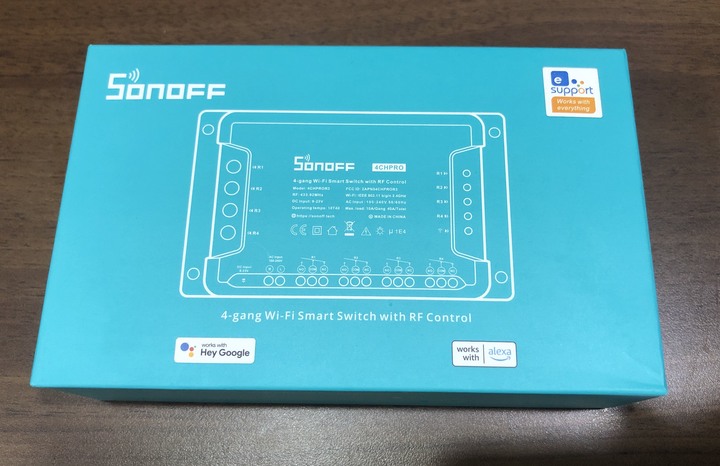

1)購買SONOFF 4CHPRO WiFI版遠端控制器

家用透天電熱器手機遠端遙控及定時開關安裝經驗分享

家用透天電熱器手機遠端遙控及定時開關安裝經驗分享

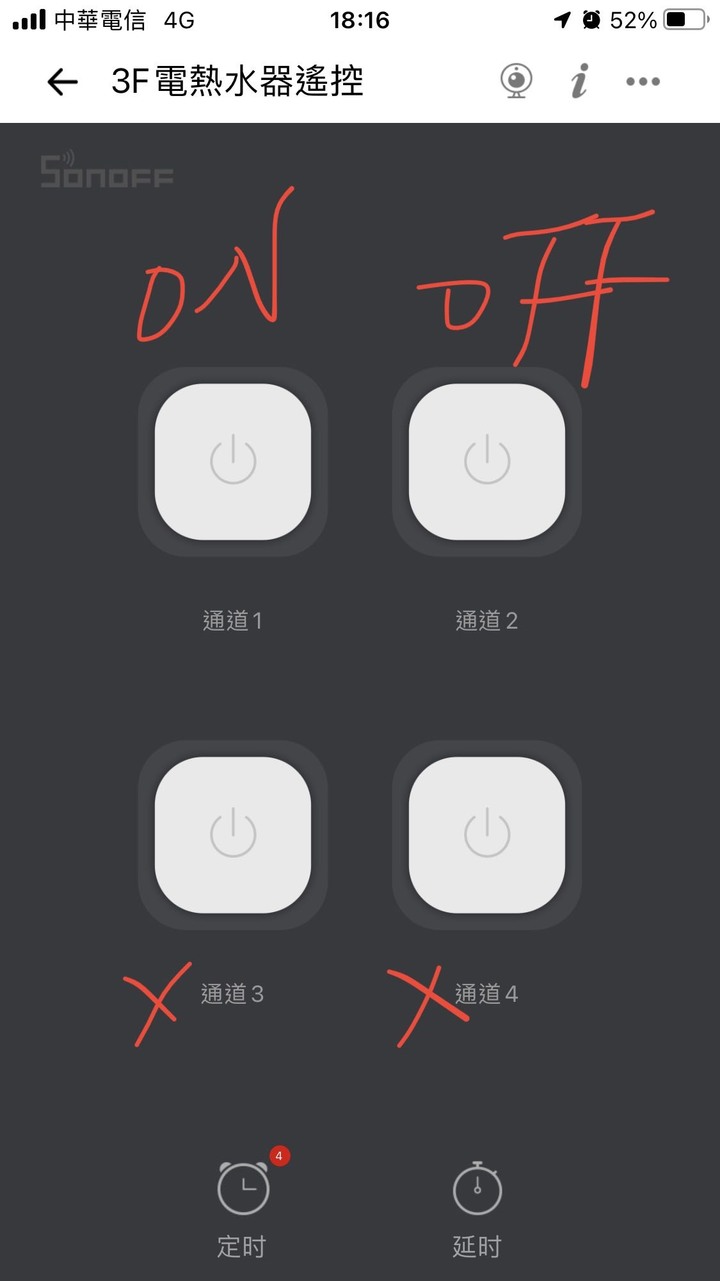

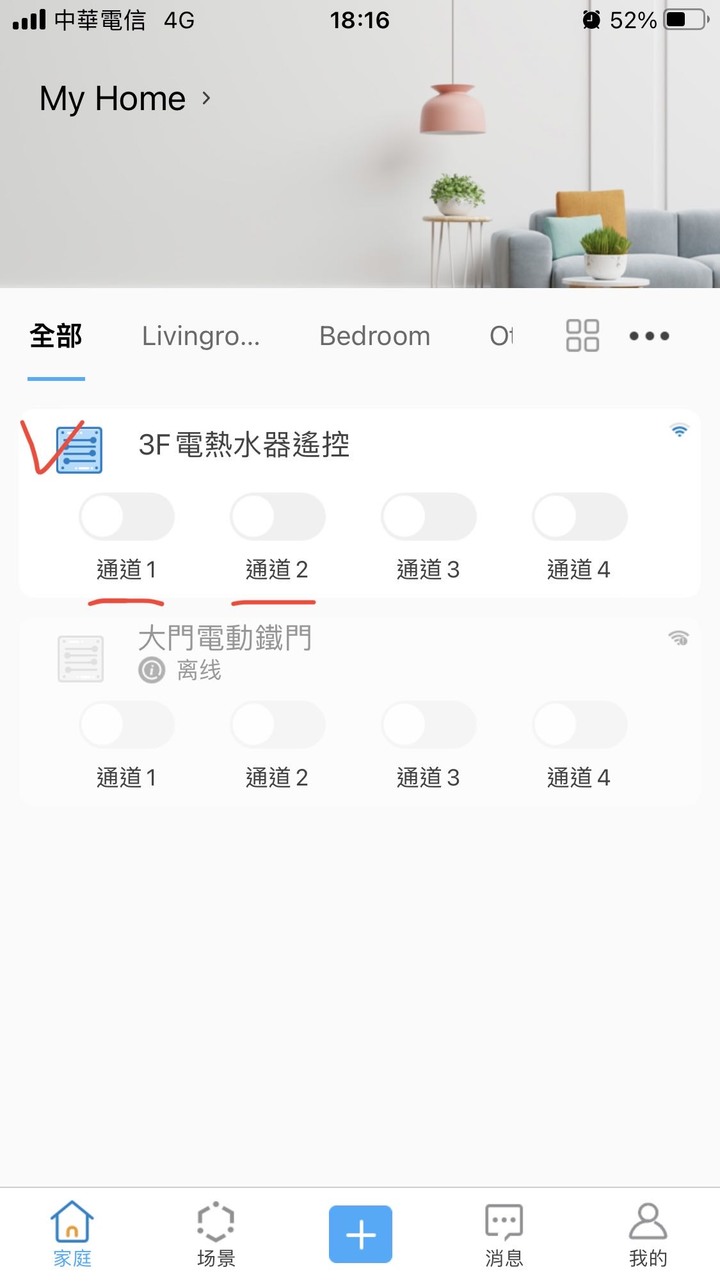

2)下載易微聯app進行手機遠端遙控測試
家用透天電熱器手機遠端遙控及定時開關安裝經驗分享

家用透天電熱器手機遠端遙控及定時開關安裝經驗分享
3)確認家用熱水器迴路圖,這由老弟提供的
家用透天電熱器手機遠端遙控及定時開關安裝經驗分享

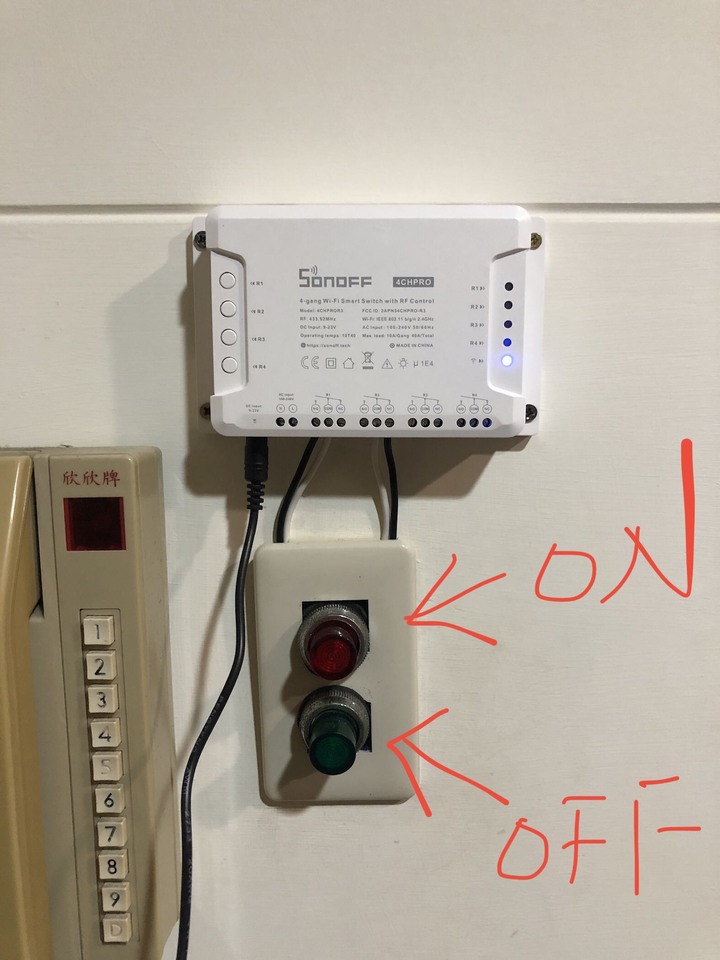

4)進行3F 熱水器開關迴路修改作業,要記得先去樓頂將電熱器總開關NFB關閉,以免改迴路時觸電

家用透天電熱器手機遠端遙控及定時開關安裝經驗分享
將通道1(ON開關)併連a接點迴路,通道2(OFF開關)串連b接點迴路,施工完成先將4CHPRO 插上電源,與家內的WiFi基地台連線妥當
5)上去樓頂將熱水器總開關送電後,進行4CHORO開關測試,總算大功告成!

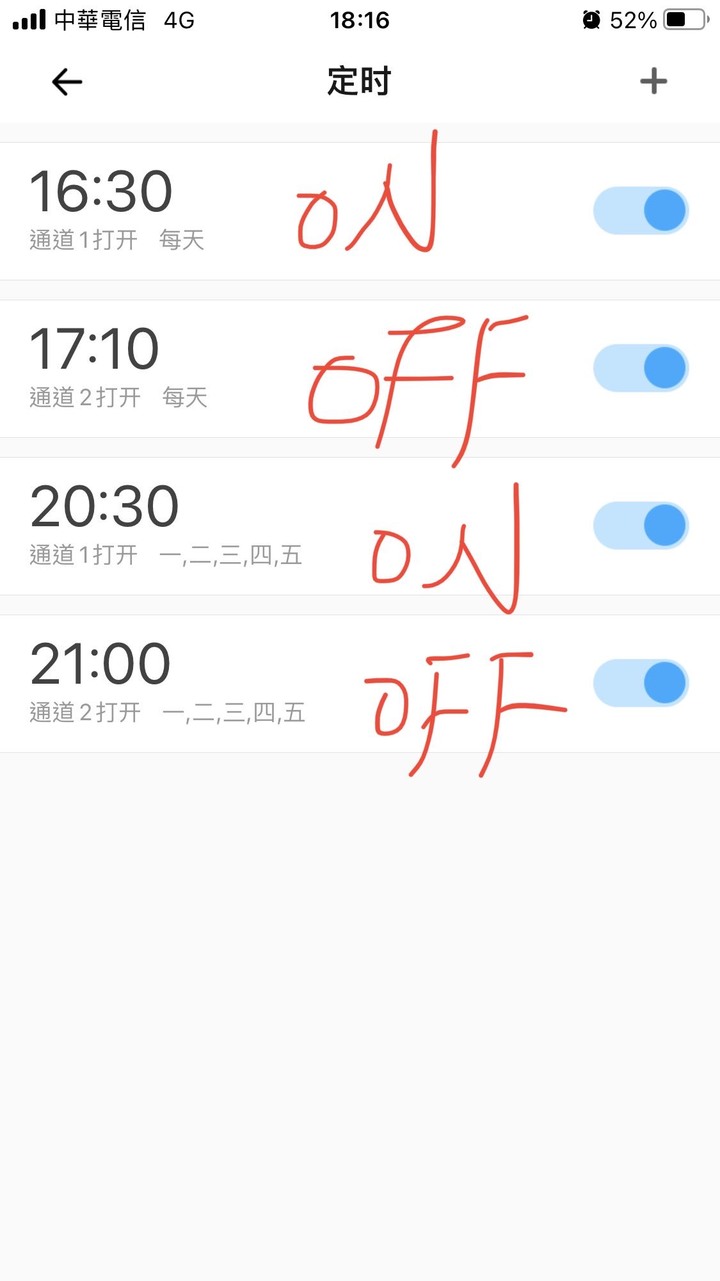

6)設定定時開與關的時間共2組
16:30-ON,17:10-OFF
20:30-ON,21:00-OFF

家用透天電熱器手機遠端遙控及定時開關安裝經驗分享
2022-08-28 19:53 發佈
