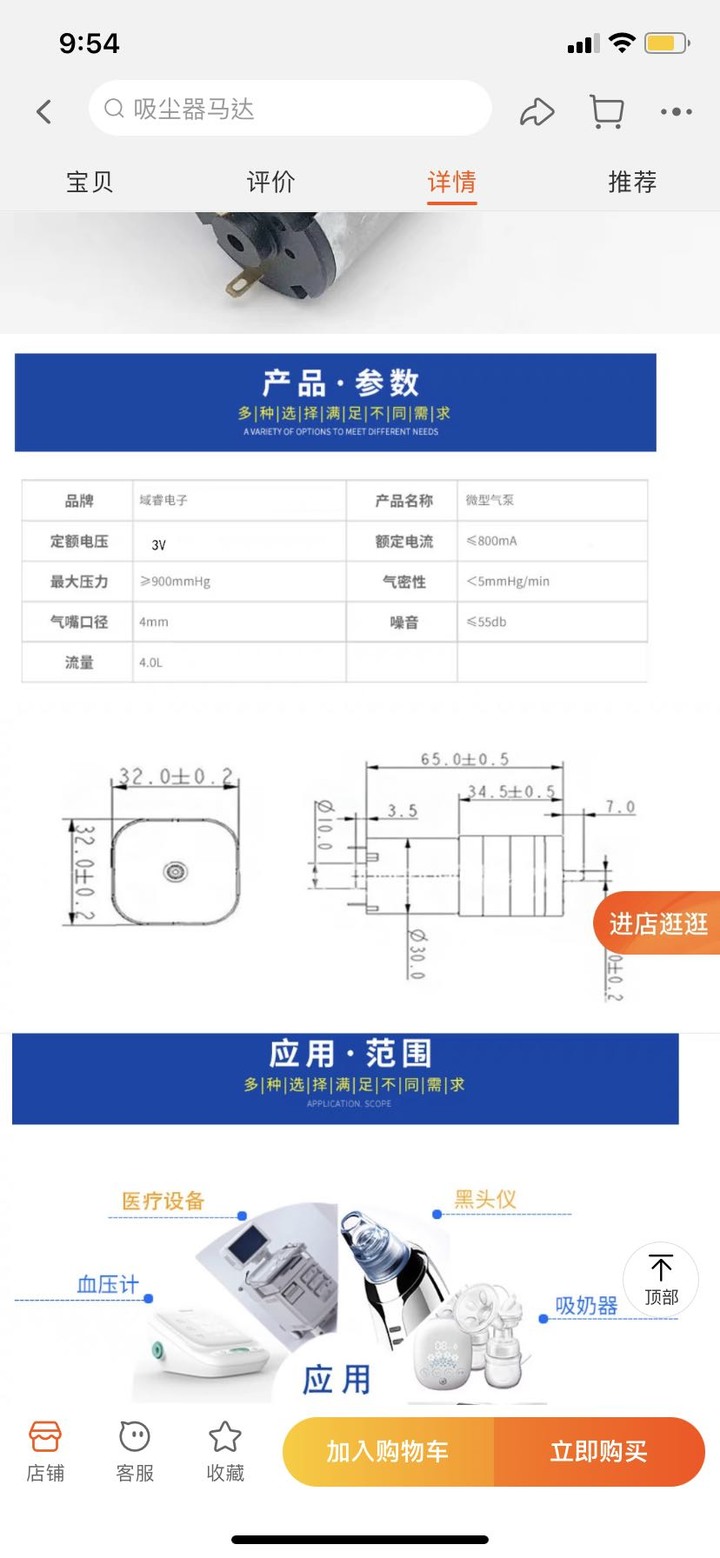

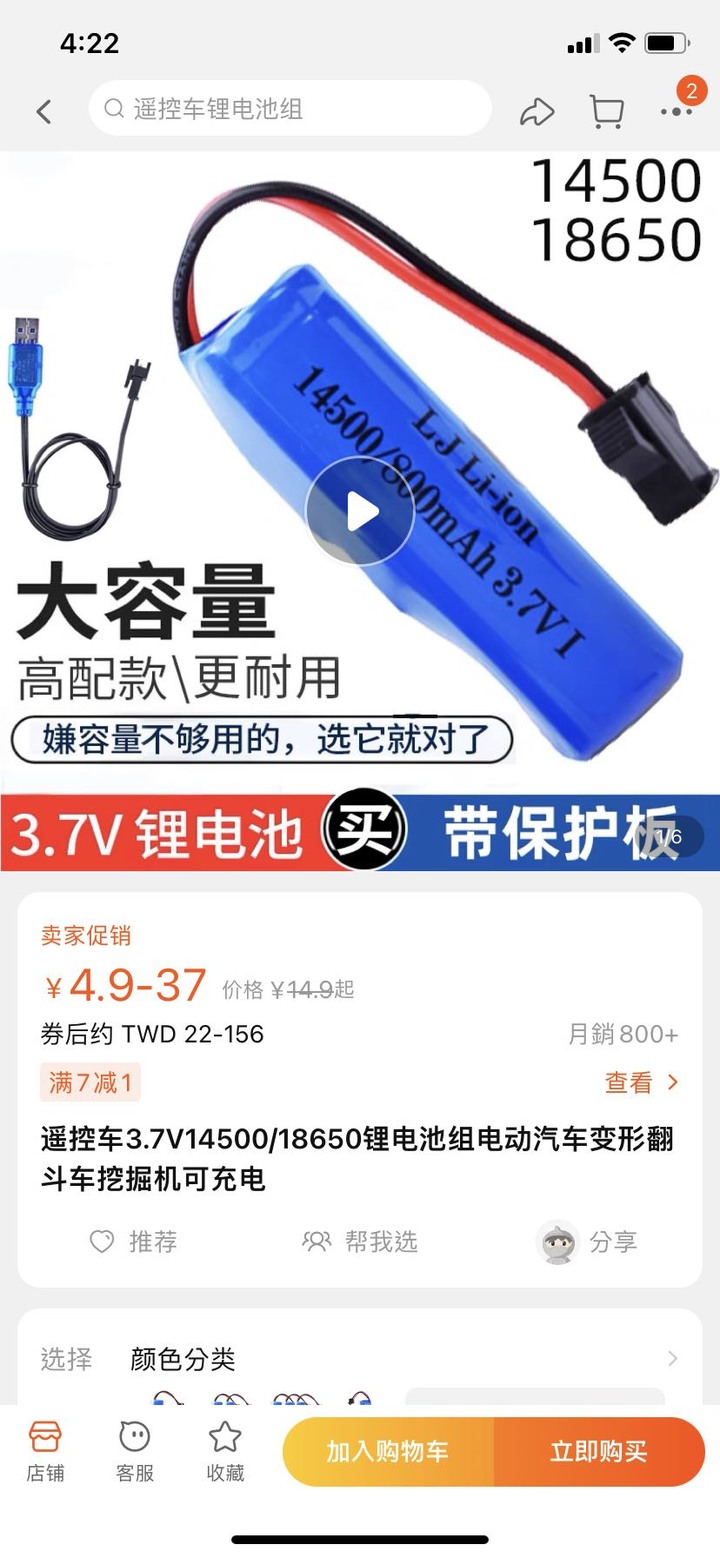

如題，想用這種馬達自己做不斷電打氣機，電池如圖二，但一直找不到能將DC3.7V轉成AC3.7V的板子，也沒有辦法邊充電邊用，想請問有什麼板子嗎？或是什麼方法，我手邊還有12v的航模電池，有什麼辦法嗎？想做雙出氣也就是要兩顆馬達，如果沒辦法要做純110v的無電池有什麼建議呢？
電路板尋找打氣機diy

2022-07-25 16:32 發佈

文章關鍵字電池打氣機電路板機diy 馬達辦法板子航模電池 DC3.7V AC3.7V

ericsac

ericsac
個人積分：1330分
文章編號：85413275

1330分

2樓

2022-07-25 17:20

樓主馬達為DC3.7的，為何你要轉成AC3.7,你應該買一片鋰電池的充放電保護板就可以了,找有micro usb充電的就可以，上面的建議最少用18650的電池含充電線路也行(14500容量太少了）18650可能也要2P或4P才夠，不需要改成110V的，因為110,還是要經過變壓成5v給保護板

fish_gai 樓主

抱歉抱歉一直沒主意看誒我煩惱好久

2022-07-25 19:46

RentHA

RentHA
個人積分：8798分
文章編號：85424601

8798分

3樓

2022-07-27 1:43

你都會淘了，要不要買現成的？

一般車用打氣機都是DC 12V，就只要1顆12V鉛酸或鋰鐵電池就能不斷電。

用3.6 v鋰電池、交流110V只是搞給自己亂！

不管機車汽車都有電池+油箱+發電機，有油就能發電。除非你的打氣機不是用來充輪胎的…根本沒必要搞這東西。

汽車機車若連點油都沒了，輪胎打飽也不能騎。

若水族箱要用的，買現成的就好，更便宜！

ria.ru dzen.ru 瀏覽器全頁翻譯沒被歐美改編的俄文吧!

fish_gai 樓主

因為現成的規格都看不太上🥲🥲🥲

2022-07-28 15:49

fish_gai

fish_gai
個人積分：49分
文章編號：85439021

49分

樓主

2022-07-28 15:50

ericsac wrote:
樓主馬達為DC3.7...(恕刪)

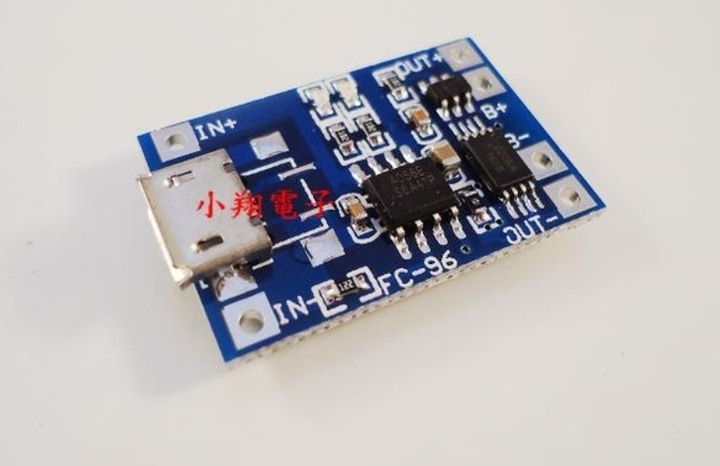

不好意思是直接用這種充電板就可以嗎？因為這種還可以接負載

kfc1780

kfc1780
個人積分：1322分
文章編號：85440643

1322分

5樓

2022-07-28 19:00

想太多了，沒用。

充電電路板編號TP4056，已經進化到有Type C插槽的了，一塊網拍不到20元。

但，重點來了，馬達工作電流就0.9A了，請問啟動電流又多大？

無論電池或是4056電路板都有保護電路，結果就是啟動電流過大，保護電路介入，於是馬達連啟動都沒辦法。

要做，只能『無保護板電池』直接接到馬達上(串接開關)，或是找一塊電流值較大的保護板(3A？5A？通常這種保護板只有放電保護，不帶充電保護功能)。

另外，100KPa換算起來也才12還不到13psi，替輪胎充氣夠用嗎？1分鐘5L，很慢耶。

fish_gai

fish_gai
個人積分：49分
文章編號：85441486

49分

樓主

2022-07-28 21:24

kfc1780 wrote:
想太多了，沒用。充電...(恕刪)

這樣大概要怎麼做呢？？是打算做來魚缸打氣的

RentHA

RentHA
個人積分：8798分
文章編號：85441525

8798分

7樓

2022-07-28 21:30

fish_gai wrote:
這樣大概要怎麼做呢？(恕刪)

淘寶淘接變壓器吃直流電，現成的泵浦就好。

變壓器(適配器)大多110/220V都可以

看起來你還想要充電，關鍵字：魚缸水泵 USB 查一查。

ria.ru dzen.ru 瀏覽器全頁翻譯沒被歐美改編的俄文吧!

fish_gai 樓主

感謝但目前還想自己做

2022-07-28 21:55

fish_gai

fish_gai
個人積分：49分
文章編號：85441684

49分

樓主

2022-07-28 21:55

kfc1780 wrote:
想太多了，沒用。充電...(恕刪)

打算換成這種

kfc1780

kfc1780
個人積分：1322分
文章編號：85449310

1322分

9樓

2022-07-29 18:10

用途？講真的，打汽機車輪胎的話，每分鐘破百公升的充氣量剛好而已，甚至還會偏低。

你第二選擇的那顆馬達壓力也是比17.4psi大而已.......

cruiser58478

樓主在六樓不就說了，要做魚缸打氣用的了嗎？

2022-07-29 23:49

kfc1780

kfc1780
個人積分：1322分
文章編號：85452782

1322分

10樓

2022-07-30 9:55

我錯了。

樓主假如只是沒電的時候給魚缸打氣，有幾種方式可以考慮。

1.用鋰電池的話，可以找1串3A左右的保護板(啟動電流抓工作電流3倍)，比如說下面這種。
https://www.jin-hua.com.tw/webc/html/product/show.aspx?num=31944&kind=3022

2.如果有不用的汽機車電瓶，也可以考慮用LM2596這塊電路板，只是輸出電壓要調整一下。
這塊電路板用途是將輸入的DC電壓降壓，所以即使是12V的汽機車電瓶也能用，電流也可以到3A。
題外話，我就拿不用的筆電電源供應器(固定DC 19V3A輸出)接這塊電路板當電源供應器用(0~17V可調整。)

但這兩種方法都需要人工切換，要想自動切換的話，我建議你直上UPS算了。

fish_gai 樓主

萬分感激想請問方案1的保護版是電池充飽後才會從輸出端輸出嗎？手動切切換是如何呢？

2022-07-31 14:29
